ProRock LCD2004 IIC/I2C Blue Backlight 20x4 Character LCD 5V DC Arduino

Wyświetlacz LCD 20×4 z interfejsem IIC/I2C i niebieskim podświetleniem 5V Arduino

20 znaków × 4 linie | interfejs IIC/I2C | podświetlenie LED niebieskie | zasilanie 5V DC | regulacja kontrastu | wymiary 123,5 × 43 mm

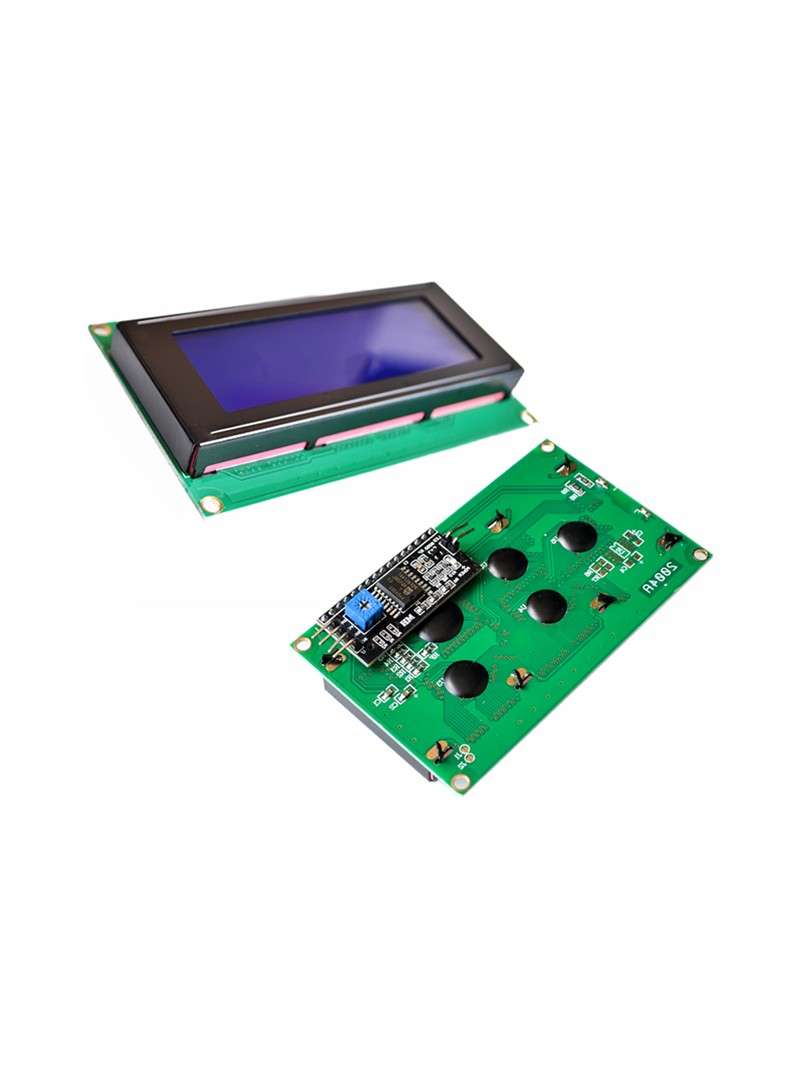

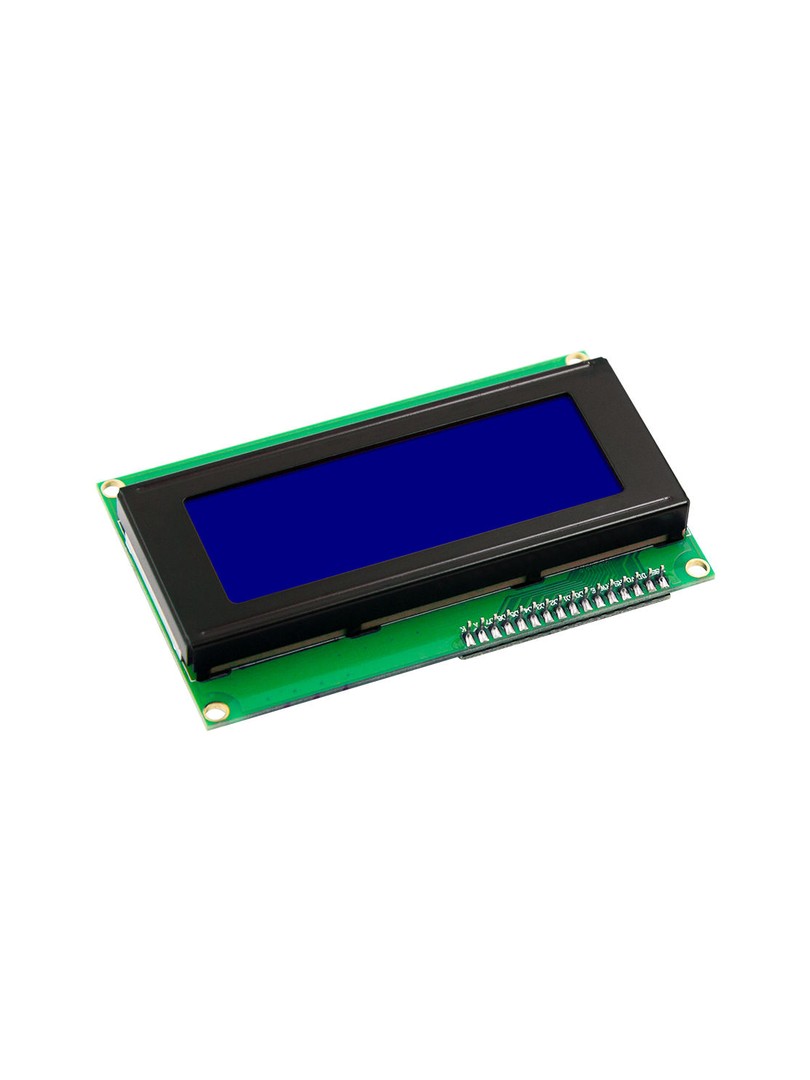

Moduł wyświetlacza znakowego LCD2004 z interfejsem IIC/I2C przeznaczony jest do zastosowań wymagających wyświetlania większej ilości tekstu przy jednoczesnym uproszczeniu okablowania. Wyświetlacz obsługuje cztery linie po dwadzieścia znaków każda, co pozwala na jednoczesne wyświetlenie osiemdziesięciu znaków. Dzięki dwuprzewodowej komunikacji IIC/I2C moduł wymaga tylko połączeń SDA i SCL z mikrokontrolerem, znacząco redukując złożoność okablowania.

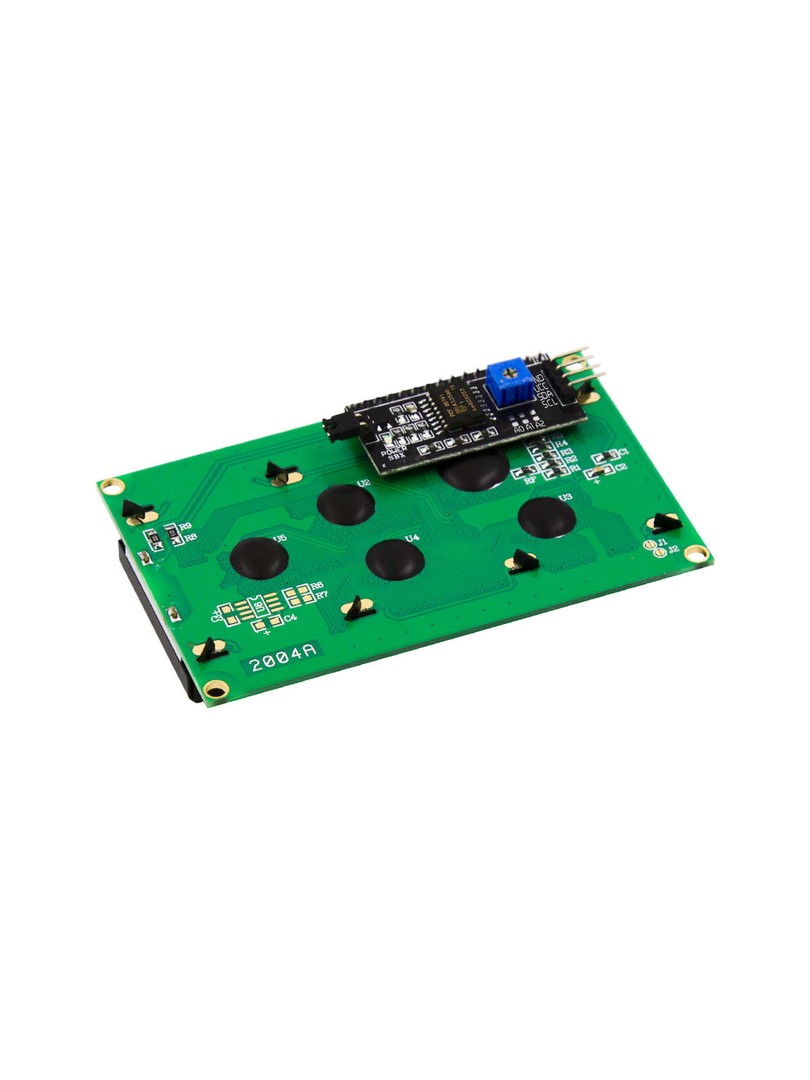

Niebieskie podświetlenie LED z białymi znakami zapewnia wysoką czytelność. Moduł wyposażony jest w potencjometr do regulacji kontrastu oraz zworkę sterującą podświetleniem. Fabrycznie przygotowane otwory montażowe ułatwiają instalację w obudowach. Produkt jest kompatybilny z platformą Arduino oraz innymi mikrokontrolerami obsługującymi protokół I2C.

Główne cechy

• Układ znakowy: wyświetlacz obsługuje cztery linie po dwadzieścia znaków w każdej, umożliwiając prezentację rozbudowanych menu i danych
• Interfejs IIC/I2C: dwuprzewodowa komunikacja redukuje liczbę wymaganych połączeń do dwóch linii sygnałowych
• Niebieskie podświetlenie LED: białe znaki na niebieskim tle zapewniają wysoką widoczność w różnych warunkach oświetleniowych
• Regulacja kontrastu: wbudowany potencjometr umożliwia dostosowanie czytelności wyświetlacza
• Sterowanie podświetleniem: zworka pozwala na włączenie lub wyłączenie oświetlenia modułu
• Otwory montażowe: fabrycznie przygotowane punkty mocowania ułatwiają integrację z obudowami projektowymi
• Niska pobór mocy: projekt zoptymalizowany pod kątem zastosowań wbudowanych

Zasada działania

Moduł wykorzystuje protokół komunikacyjny I2C do przesyłania danych za pośrednictwem linii SDA i SCL. Wewnętrzny kontroler LCD renderuje znaki na podstawie otrzymanych kodów ASCII. Potencjometr umożliwia regulację napięcia kontrastu, co bezpośrednio wpływa na widoczność wyświetlanych znaków. Obwód podświetlenia LED jest sterowany przez układ zworkowy, pozwalając na wybór trybu ciągłego lub wyłączonego oświetlenia.

Specyfikacja techniczna

• Typ produktu: Moduł wyświetlacza znakowego LCD z interfejsem IIC/I2C
• Model: LCD2004C
• Format wyświetlacza: 20 znaków × 4 linie
• Całkowita pojemność: 80 znaków
• Typ ekranu: STN / FSTN
• Napięcie zasilania: 5V DC
• Domyślne adresy I2C: 0x27 lub 0x3F
• Typ podświetlenia: LED niebieskie, znaki białe
• Regulacja kontrastu: Potencjometr wbudowany
• Regulacja podświetlenia: Sterowanie zworkowe
• Wymiary modułu: 123,5 × 43 mm

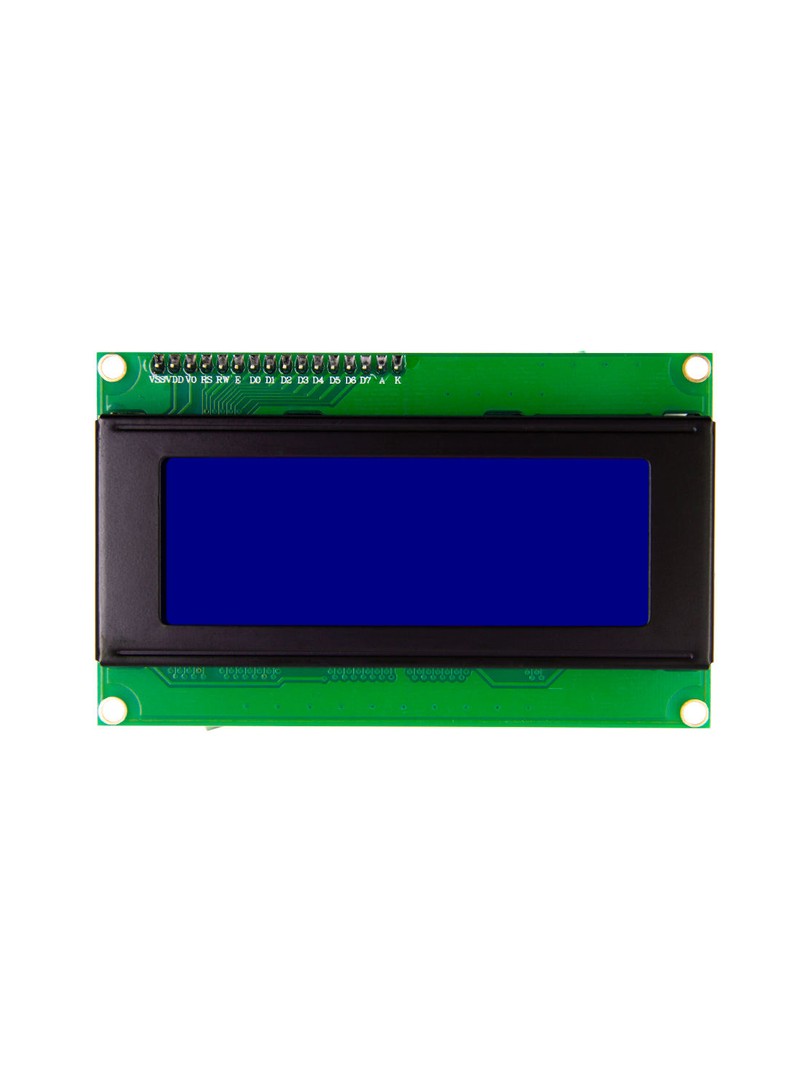

• Typ złącza: 16-pinowy rząd pinów
• Typ interfejsu: IIC/I2C dwuprzewodowy
• Kompatybilność: Arduino oraz inne platformy mikrokontrolerowe

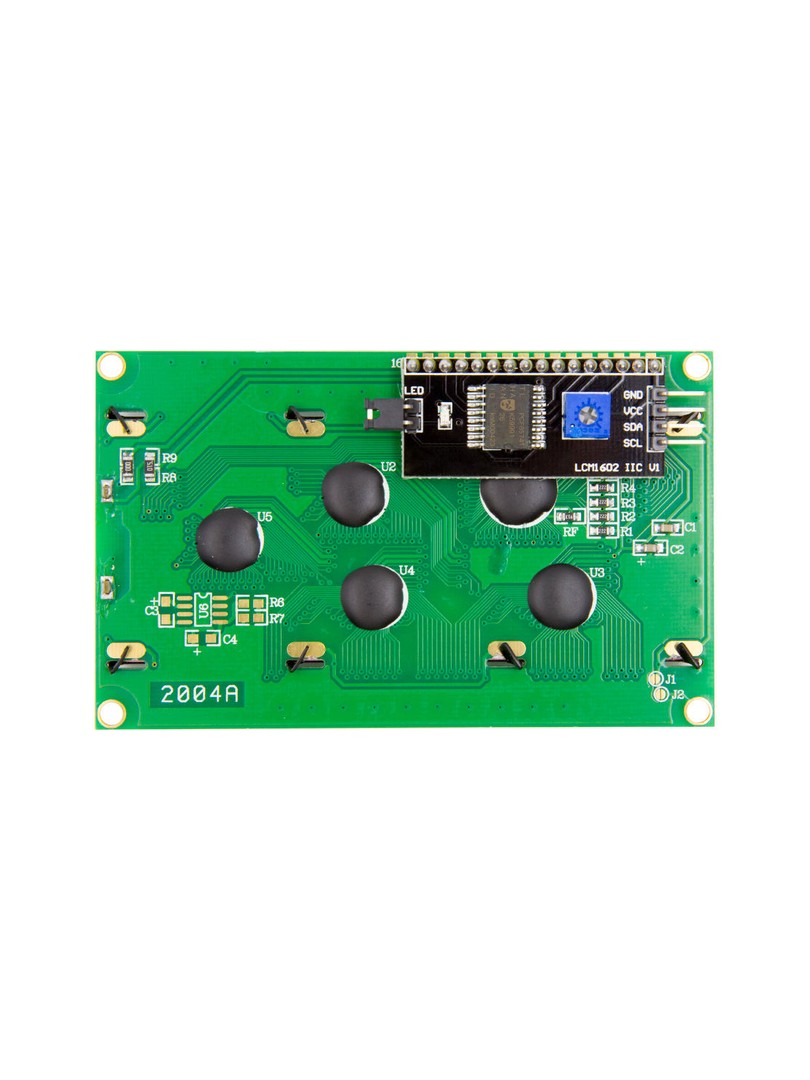

Wyprowadzenia (Pinout)

• VCC: zasilanie +5V
• GND: masa
• SDA: linia danych I2C
• SCL: linia zegarowa I2C

Uwagi

• Jeśli wyświetlacz nie odpowiada, należy przeprowadzić skanowanie magistrali I2C w celu weryfikacji adresu.
• Kontrast powinien zostać wyregulowany po włączeniu zasilania w celu uzyskania optymalnej czytelności.
• Należy zapewnić prawidłowe okablowanie: GND do GND, VCC do VCC, SDA do SDA, SCL do SCL.

Typowe zastosowania

• Systemy menu i panele sterujące Arduino
• Wyświetlacze monitorujące w systemach wbudowanych
• Panele instrumentacji przemysłowej
• Ekrany statusu urządzeń IoT
• Projekty edukacyjne z zakresu elektroniki

Zawartość zestawu

• 1 × Moduł wyświetlacza ProRock LCD2004 IIC/I2C z niebieskim podświetleniem

Wyświetlacz ProRock LCD2004 IIC/I2C z niebieskim podświetleniem oferuje rozszerzoną pojemność wyświetlania, uproszczoną komunikację dwuprzewodową oraz stałe pracę przy zasilaniu 5V, stanowiąc praktyczne i efektywne rozwiązanie dla rozbudowanych projektów wyświetlaczy wbudowanych.
