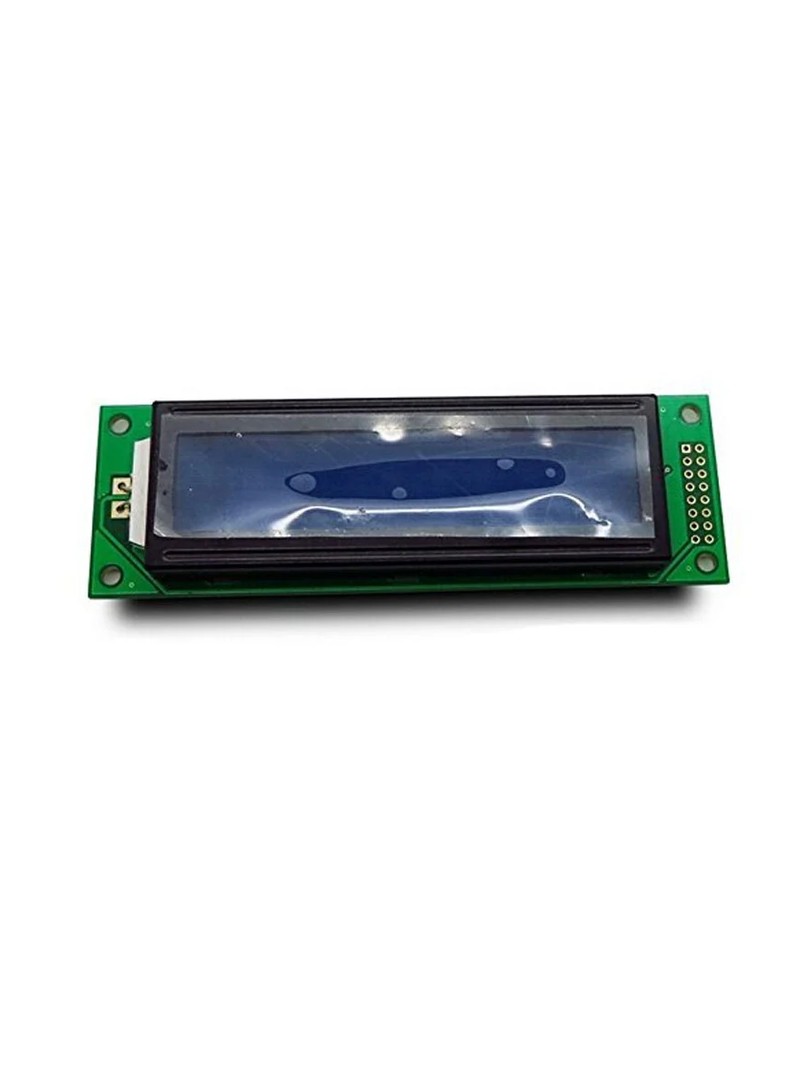

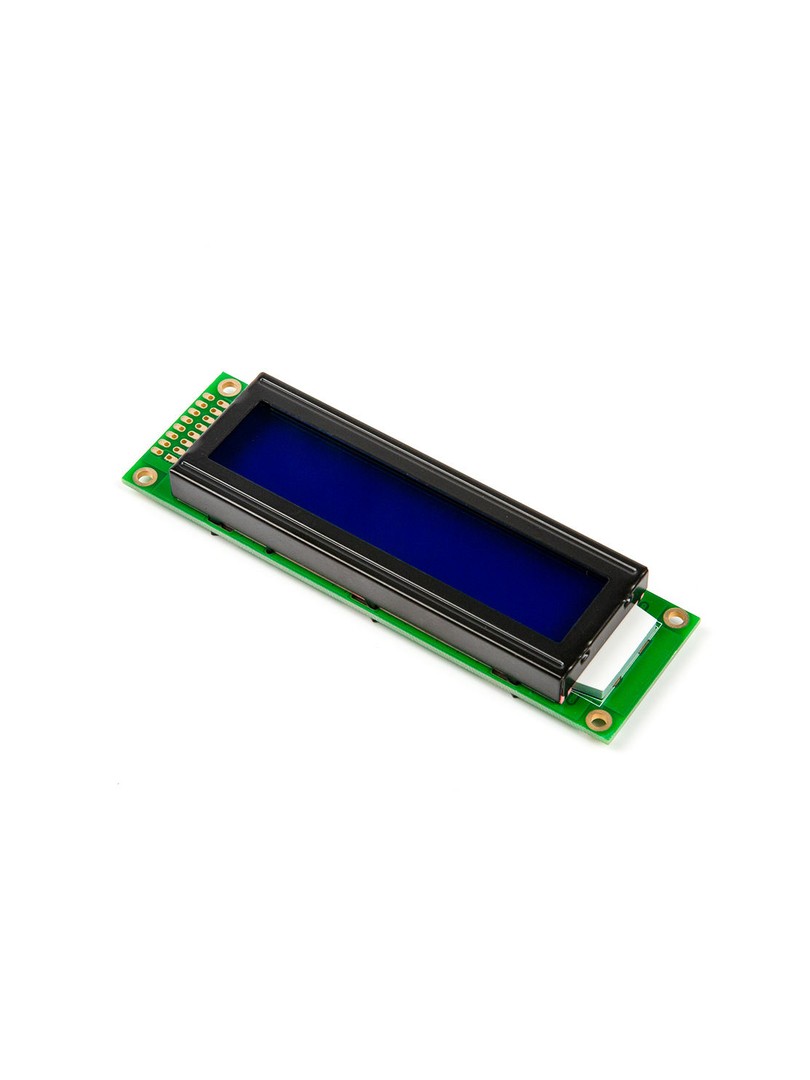

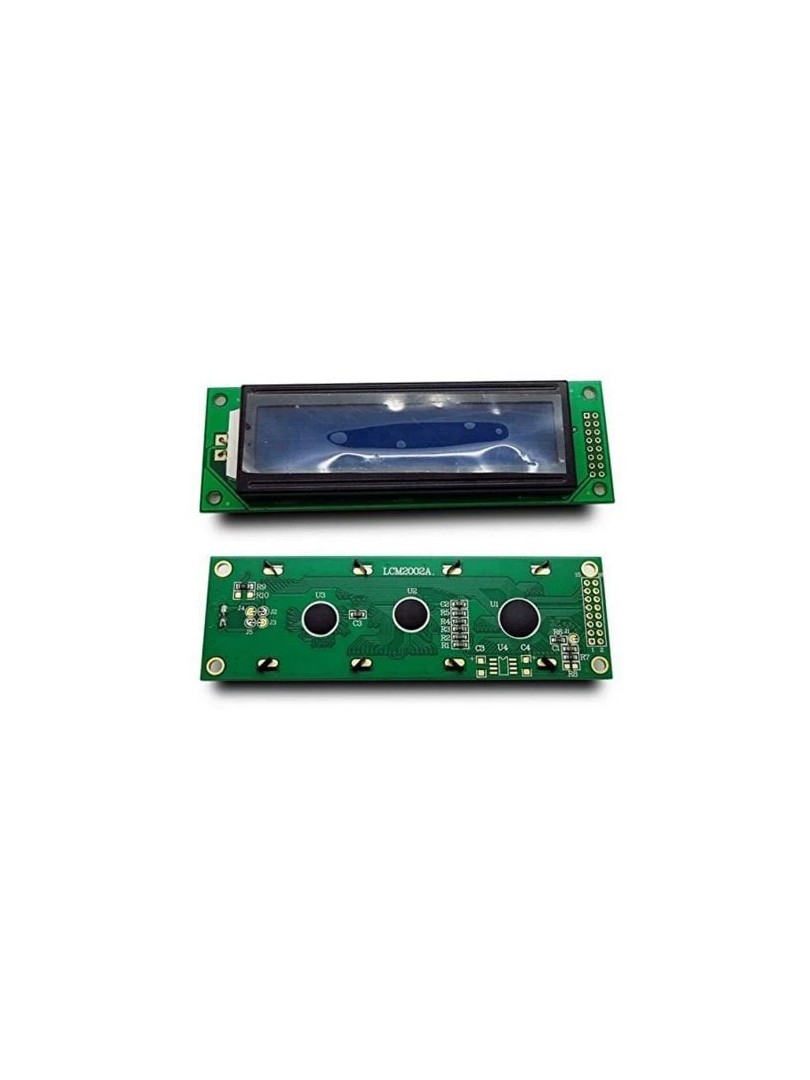

Moduł LCD2002 to wyświetlacz znakowy przeznaczony do zastosowań w systemach wbudowanych, sprzęcie przemysłowym oraz projektach opartych na mikrokontrolerach. Wyświetla dwadzieścia znaków w każdej linii na dwóch wierszach, oferując większą przestrzeń tekstową niż standardowe wyświetlacze szesnasto-znakowe. Moduł komunikuje się z popularnymi mikrokontrolerami takimi jak Arduino i Raspberry Pi za pomocą standardowego szesnasto-pinowego interfejsu równoległego.

Wyświetlacz wykorzystuje czarne znaki na niebieskim tle z podświetleniem LED, zapewniając wysoki kontrast oraz szerokie kąty widzenia. Moduł jest kompatybilny z zestawem poleceń HD44780 i współpracuje ze standardową biblioteką LiquidCrystal dla Arduino.

Główne cechy

Układ znakowy dwuwierszowy: wyświetla dwa wiersze po dwadzieścia znaków każdy

Niebieskie podświetlenie LED: zapewnia wysoką czytelność czarnych znaków na niebieskim tle

Szeroki kąt widzenia: umożliwia odczyt w różnych warunkach oświetleniowych

Niskie zużycie energii: odpowiedni do systemów wbudowanych i przenośnych

Standardowy interfejs równoległy: ułatwia integrację z mikrokontrolerami

Kompatybilność z HD44780: obsługuje powszechnie stosowane zestawy poleceń LCD

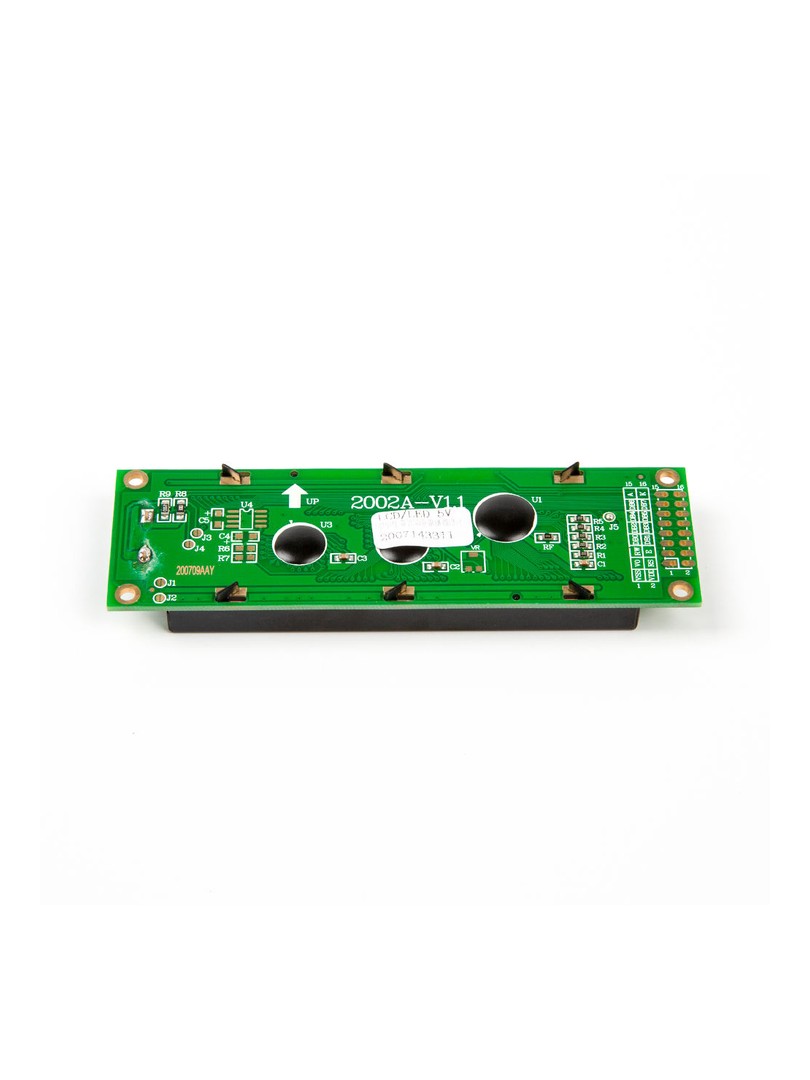

Regulacja kontrastu: za pomocą potencjometru umieszczonego na tylnej stronie modułu

Zasada działania

Wewnętrzny kontroler renderuje znaki ASCII na podstawie otrzymanych danych i poleceń przesyłanych przez linie sterujące i magistralę danych interfejsu równoległego. Kontrast wyświetlacza dostosowuje się poprzez regulację napięcia na wejściu V0 za pomocą potencjometru. Podświetlenie LED może być przyciemniane przez rezystor szeregowy lub sygnał PWM w ścieżce zasilania.

Specyfikacja techniczna

Typ produktu: Moduł wyświetlacza znakowego LCD

Typ LCM: Znakowy

Format wyświetlania: 20 znaków × 2 linie

Napięcie zasilania: 5 V DC

Kolor podświetlenia: Niebieski

Wymiar obszaru wyświetlania: 83 × 18,6 mm

Wymiary modułu: 116 × 37 × 13 mm

Interfejs: Równoległy

Układ kontrolera: Kompatybilny z HD44780

Liczba pinów: 16

Wyprowadzenia (Pinout)

VSS: Masa

VDD: Zasilanie +5 V

V0: Regulacja kontrastu

RS: Wybór rejestru

R/W: Sterowanie odczyt/zapis

E: Enable

D0–D7: Linie magistrali danych

A: Anoda podświetlenia (+)

K: Katoda podświetlenia (−)

Uwagi

Należy prawidłowo wyregulować kontrast, aby uniknąć pustego lub zbyt ciemnego wyświetlacza.

Jasność podświetlenia można regulować za pomocą rezystora lub sygnału PWM w ścieżce zasilania.

Moduł jest kompatybilny ze standardową biblioteką LiquidCrystal dla Arduino.

Typowe zastosowania

Kopiarki, faksy i drukarki laserowe

Przemysłowe urządzenia testujące

Routery i urządzenia sieciowe

Urządzenia pamięci masowej

Panele statusu sprzętu sieciowego

Interfejsy menu w systemach wbudowanych

Systemy monitorowania i sterowania

Projekty edukacyjne i hobbystyczne

Zawartość zestawu

1 × Moduł LCD2002 z niebieskim podświetleniem 5 V

Wyświetlacz LCD2002 z niebieskim podświetleniem oferuje rozszerzoną pojemność znakową, stałe pracę przy zasilaniu pięcio-woltowym oraz wyraźną widoczność dzięki podświetleniu LED. Stanowi praktyczne rozwiązanie do rozbudowanych tekstowych interfejsów w systemach wbudowanych.
