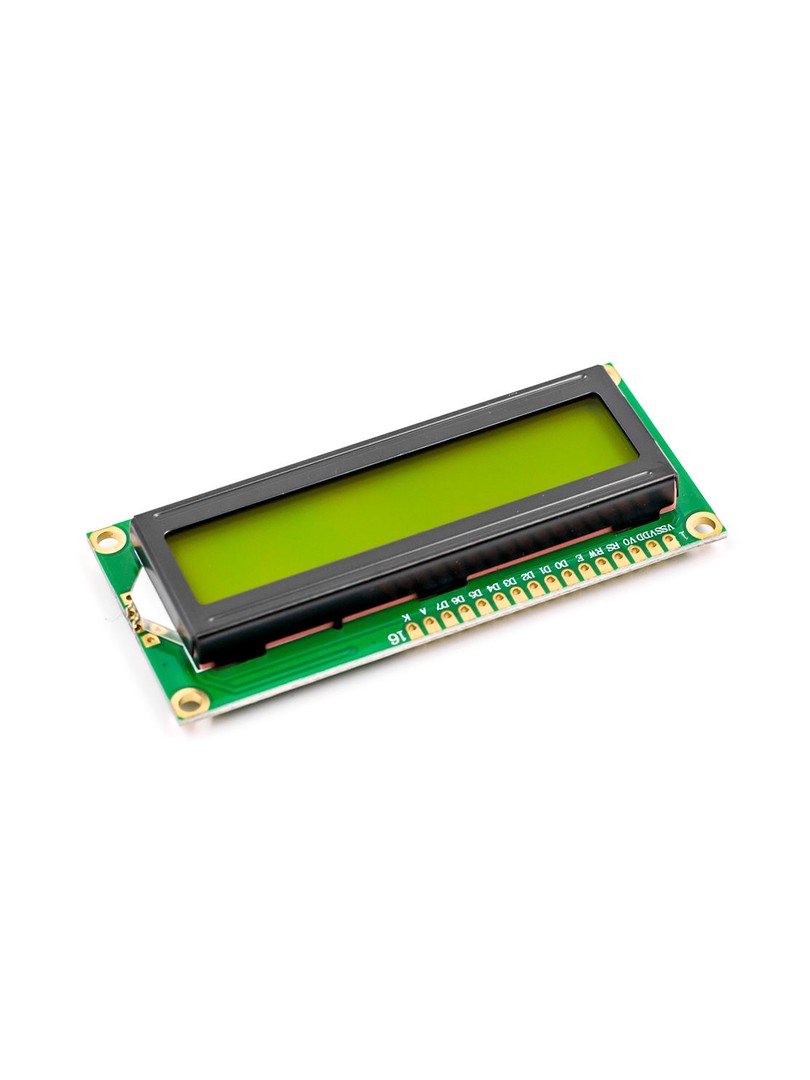

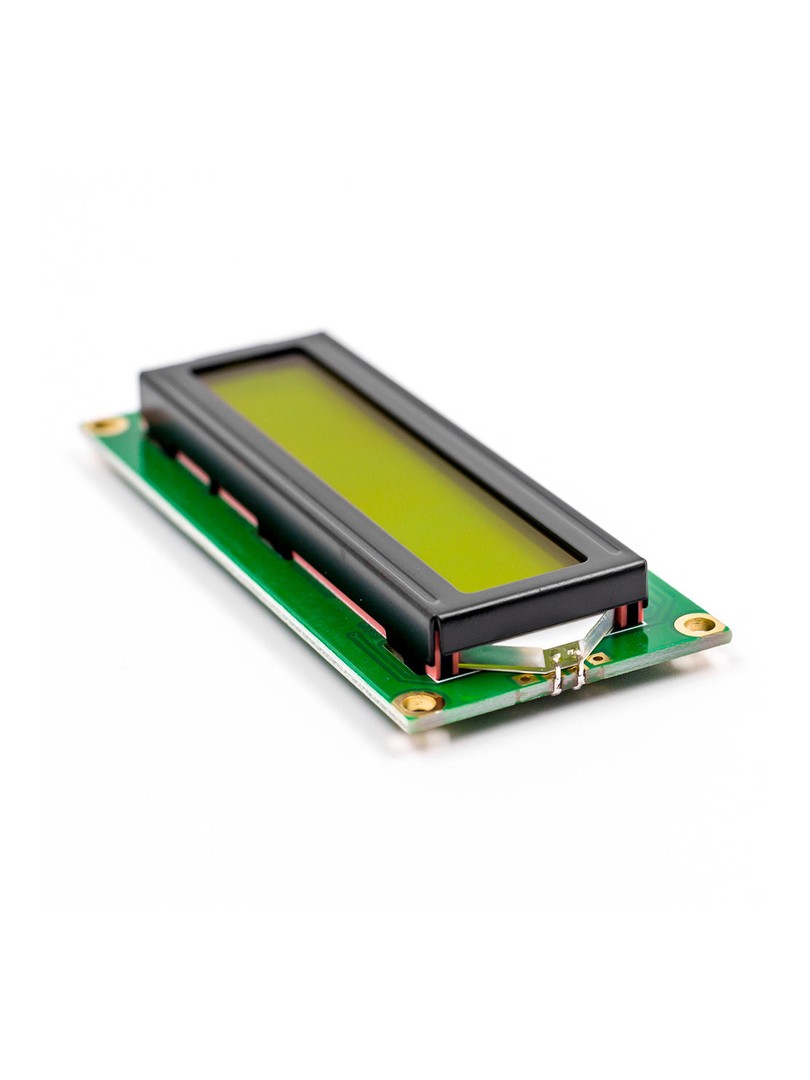

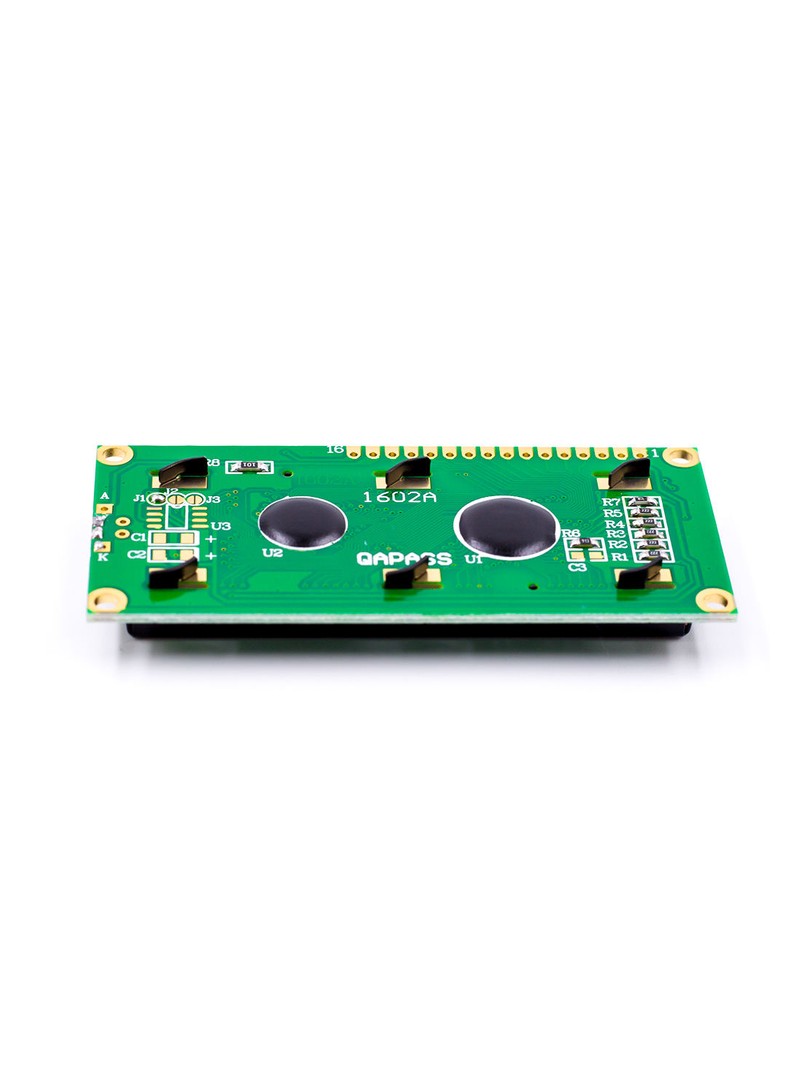

Moduł wyświetlacza znakowego LCD1602 to rozwiązanie przeznaczone do zastosowań z mikrokontrolerami Arduino oraz innymi platformami opartymi na napięciu 5V. Wyświetlacz prezentuje zielone znaki na żółto-zielonym tle, co zapewnia czytelność w różnych warunkach oświetleniowych. Moduł wykorzystuje kontroler kompatybilny z HD44780, co gwarantuje wsparcie popularnych bibliotek programistycznych.

Urządzenie może pracować w trybie równoległym oraz z opcjonalnym interfejsem I2C, co umożliwia redukcję liczby wykorzystywanych linii wejścia-wyjścia mikrokontrolera. Wyświetlacz nadaje się do budowy interfejsów użytkownika, systemów monitoringu oraz projektów edukacyjnych.

Główne cechy

Wyświetlacz znakowy: umożliwia prezentację tekstu w formacie dwóch wierszy po szesnaście znaków każdy

Kontroler HD44780: zapewnia zgodność ze standardowymi zestawami instrukcji i bibliotekami

Podświetlenie LED: zintegrowany system oświetlenia poprawia widoczność wyświetlanych informacji

Interfejs równoległy: obsługuje komunikację w trybie cztero- oraz ośmiobitowym

Wsparcie I2C: możliwość rozszerzenia o moduł interfejsu I2C redukujący liczbę wymaganych pinów do dwóch linii

Szeroki kąt widzenia: czytelność tekstu z różnych kierunków obserwacji

Zasada działania

Generator znaków oparty na wewnętrznej pamięci ROM renderuje znaki ASCII na matrycy wyświetlacza. Mikrokontroler przekazuje dane oraz sygnały sterujące przez interfejs równoległy. Zintegrowany system podświetlenia LED zwiększa kontrast i czytelność prezentowanych informacji. Opcjonalny moduł I2C bazujący na układzie PCF8574 umożliwia komunikację z wykorzystaniem tylko dwóch linii sygnałowych.

Specyfikacja techniczna

Typ produktu: Moduł wyświetlacza znakowego LCD

Format wyświetlacza: 16 znaków × 2 wiersze

Kontroler: Kompatybilny z HD44780

Napięcie zasilania: 5 V DC

Kolor wyświetlacza: Zielone znaki na żółto-zielonym tle

Wymiary modułu: 80 × 36 × 11 mm

Obszar wyświetlania: 66 × 16 mm

Typ interfejsu: Równoległy (4-bit / 8-bit), opcjonalnie I2C

Liczba pinów: 16

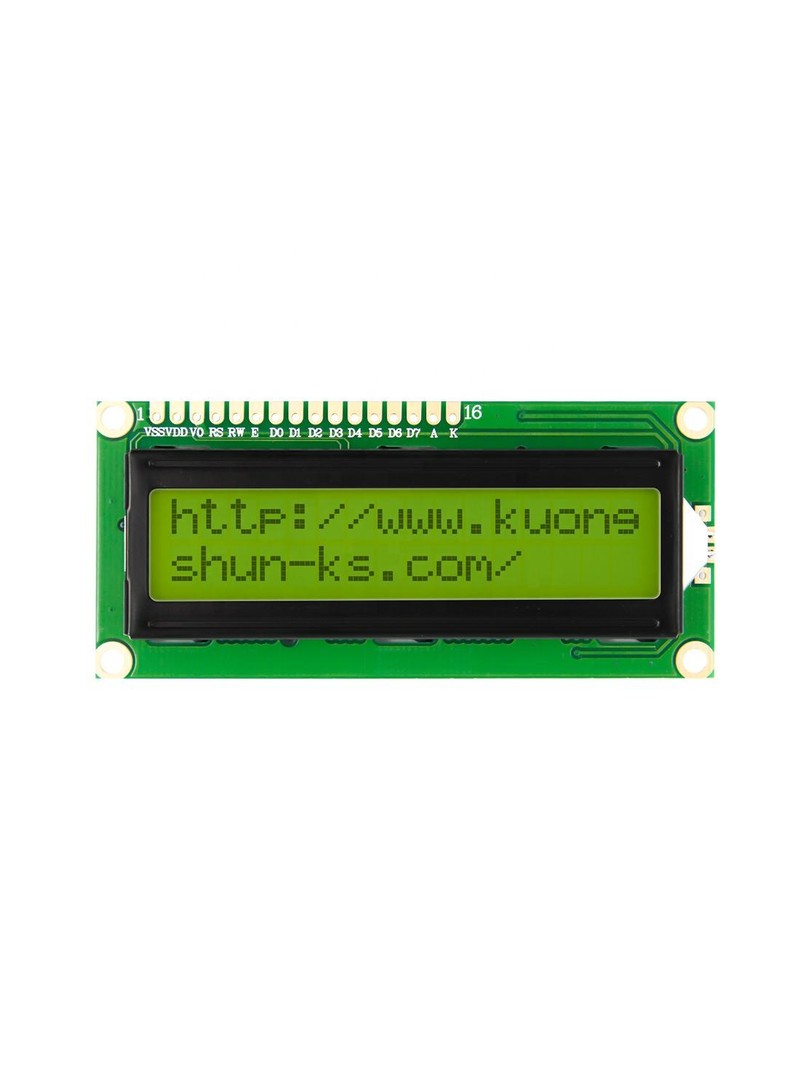

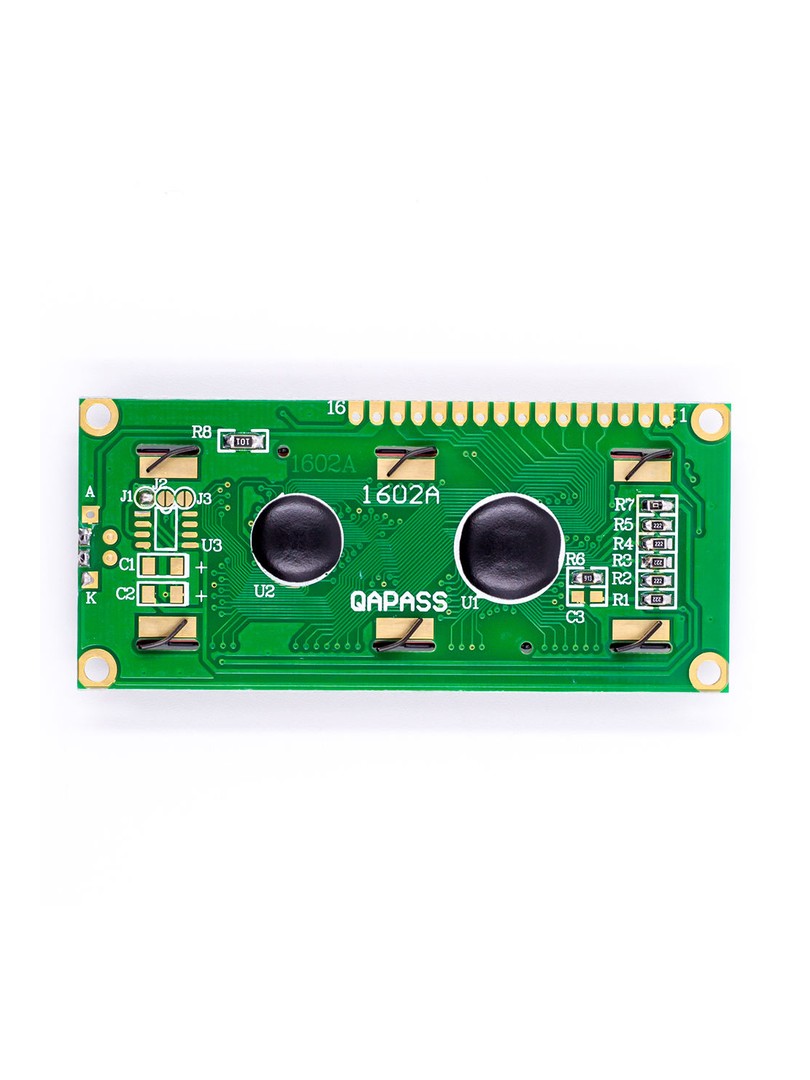

Wyprowadzenia (Pinout)

VSS: Masa

VDD: Zasilanie 5V

VO: Regulacja kontrastu

RS: Wybór rejestru

R/W: Sterowanie odczyt/zapis

E: Sygnał Enable

D0–D7: Linie danych

A: Anoda podświetlenia (+)

K: Katoda podświetlenia (GND)

Uwagi

Kontrast wyświetlacza należy regulować za pomocą potencjometru podłączonego do pinu VO.

W trybie I2C wymagany jest kompatybilny adapter oparty na układzie PCF8574.

Należy zachować poprawne podłączenie pinów podświetlenia w celu uniknięcia uszkodzenia modułu.

Typowe zastosowania

Monitory temperatury i wilgotności

Wyświetlacze czasu i zegary

Interfejsy menu w systemach wbudowanych

Systemy monitorowania napięcia i stanu baterii

Projekty oparte na Arduino i ESP

Zawartość zestawu

1 × Wyświetlacz LCD1602 żółto-zielone podświetlenie 5V

Moduł wyświetlacza LCD1602 stanowi praktyczne rozwiązanie do budowy tekstowych interfejsów użytkownika oraz aplikacji monitorujących w systemach embedded zasilanych napięciem pięciu woltów.
