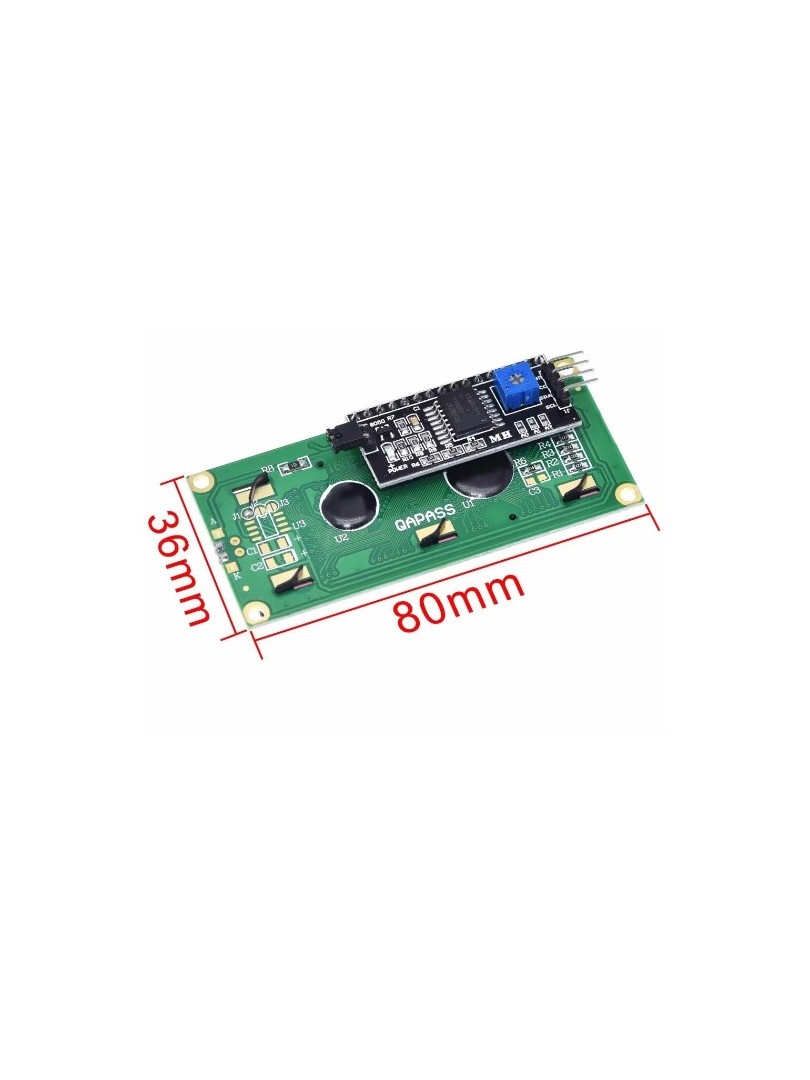

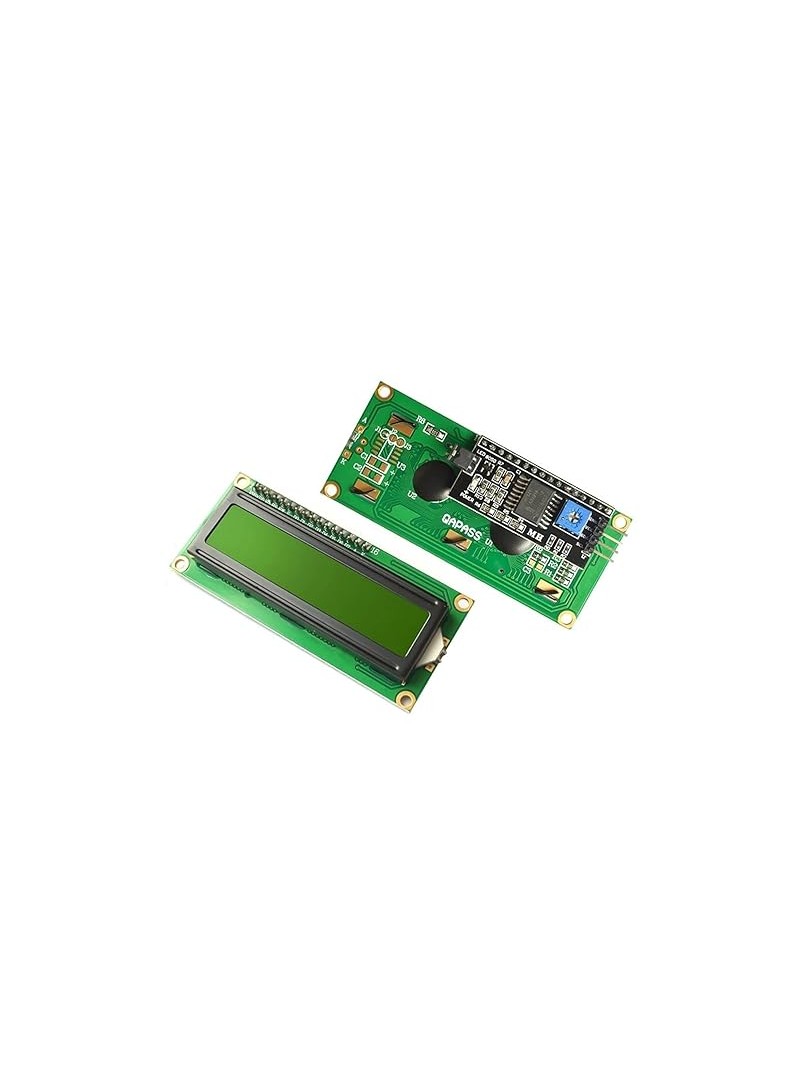

ProRock LCD1602 IIC/I2C Green Backlight to modułowy wyświetlacz znakowy wyposażony w zintegrowany adapter I2C PCF8574, który upraszcza okablowanie i redukuje liczbę wymaganych pinów mikrokontrolera. Wyświetlacz renderuje zielone znaki na podświetlanym tle, zapewniając czytelność w różnych warunkach oświetleniowych.

Moduł zawiera wewnętrzny generator znaków CGROM przechowujący sto sześćdziesiąt predefiniowanych wzorców znaków, obejmujących cyfry, litery wielkie i małe oraz symbole. Mikrokontroler komunikuje się z wyświetlaczem za pomocą interfejsu I2C, przesyłając kody binarne odpowiadające konkretnym znakom bez konieczności ręcznej obsługi grafiki bitowej.

Główne cechy

Format znakowy: wyświetla dwie linie po szesnaście znaków każda

Zintegrowany konwerter I2C: adapter PCF8574 konwertuje sygnały I2C na równoległe linie sterujące wyświetlacza LCD

Wbudowana pamięć znaków: generator CGROM przechowuje wzorce znaków alfanumerycznych i symboli w standardzie HD44780

Interfejs dwuprzewodowy: komunikacja odbywa się wyłącznie za pomocą linii SDA i SCL

Podświetlenie LED: zielone tło zwiększa kontrast i czytelność w słabym oświetleniu

Kompatybilność: współpracuje z popularnymi platformami mikrokontrolerów obsługującymi protokół I2C

Zasada działania

Mikrokontroler wysyła dane przez linie SDA i SCL zgodnie z protokołem I2C. Układ PCF8574 zamontowany na płytce adaptera odbiera te sygnały i konwertuje je na równoległe sygnały sterujące kompatybilne ze standardem HD44780. Kontroler wyświetlacza odczytuje kody binarne i odwzorowuje je na znaki przechowywane w pamięci CGROM. Diody LED wbudowane w moduł zapewniają równomierne podświetlenie całej powierzchni wyświetlacza.

Specyfikacja techniczna

Typ produktu: moduł wyświetlacza znakowego z interfejsem I2C

Format wyświetlania: 16 znaków × 2 linie

Pamięć znaków: 160 predefiniowanych wzorców znaków

Kompatybilny kontroler: HD44780

Układ adaptera I2C: PCF8574

Napięcie zasilania: 5 V

Interfejs: I2C / IIC

Liczba pinów (podstawa LCD): 16

Kompatybilne płytki: Arduino UNO R3, Mega 2560

Wyprowadzenia (Pinout)

VSS: masa

VDD: zasilanie 5 V

VO: regulacja kontrastu

RS: wybór rejestru

R/W: sterowanie odczyt/zapis

E: sygnał Enable

D0–D7: linie danych

A: zasilanie podświetlenia (plus)

K: zasilanie podświetlenia (minus)

Uwagi

Kontrast można regulować za pomocą potencjometru zamontowanego na płytce adaptera I2C.

Adres I2C może się różnić; w przypadku braku odpowiedzi wyświetlacza należy wykonać skanowanie magistrali I2C.

Należy używać bibliotek LCD I2C kompatybilnych z układem PCF8574.

Typowe zastosowania

Odczyt danych z czujników

Wyświetlacze statusu systemów wbudowanych

Interfejsy menu w projektach elektronicznych

Panele monitorujące w zastosowaniach przemysłowych

Projekty DIY oparte na platformach Arduino i innych mikrokontrolerach

Zawartość zestawu

1 × Moduł wyświetlacza ProRock LCD1602 IIC/I2C Green Backlight

ProRock LCD1602 IIC/I2C Green Backlight stanowi rozwiązanie wyświetlające o niskim zapotrzebowaniu na linie sterujące, ze zintegrowaną konwersją I2C, przeznaczone do kompaktowych i efektywnych aplikacji wbudowanych.
