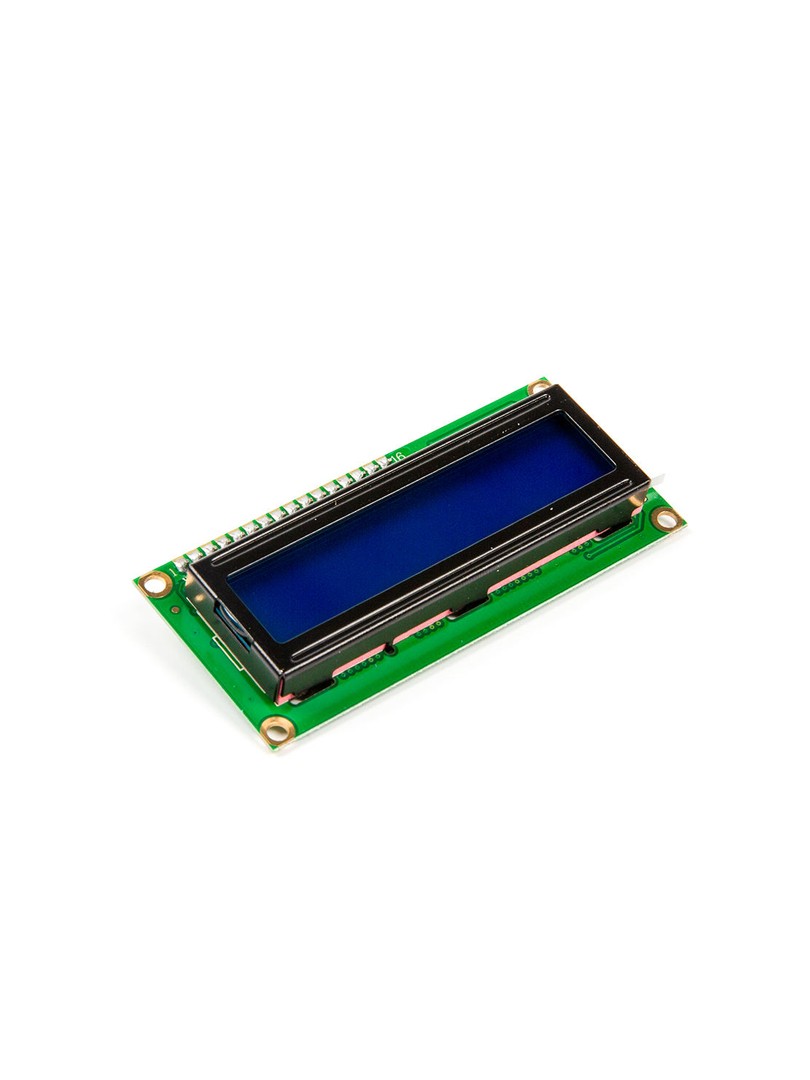

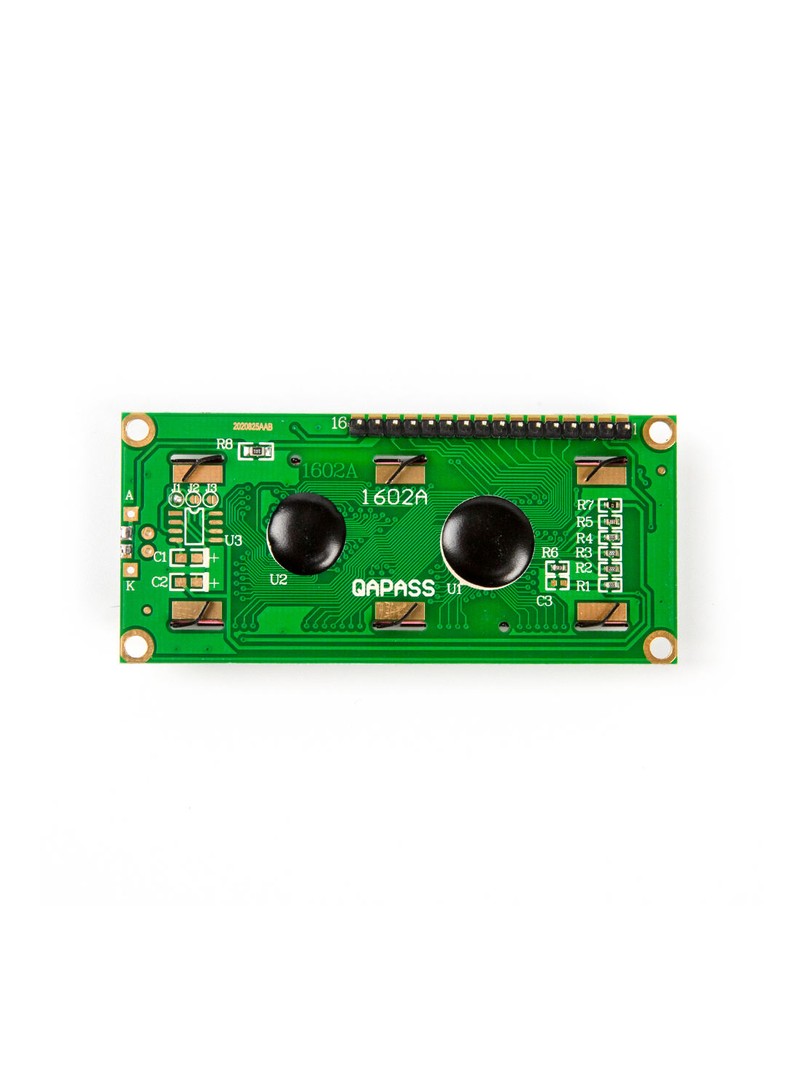

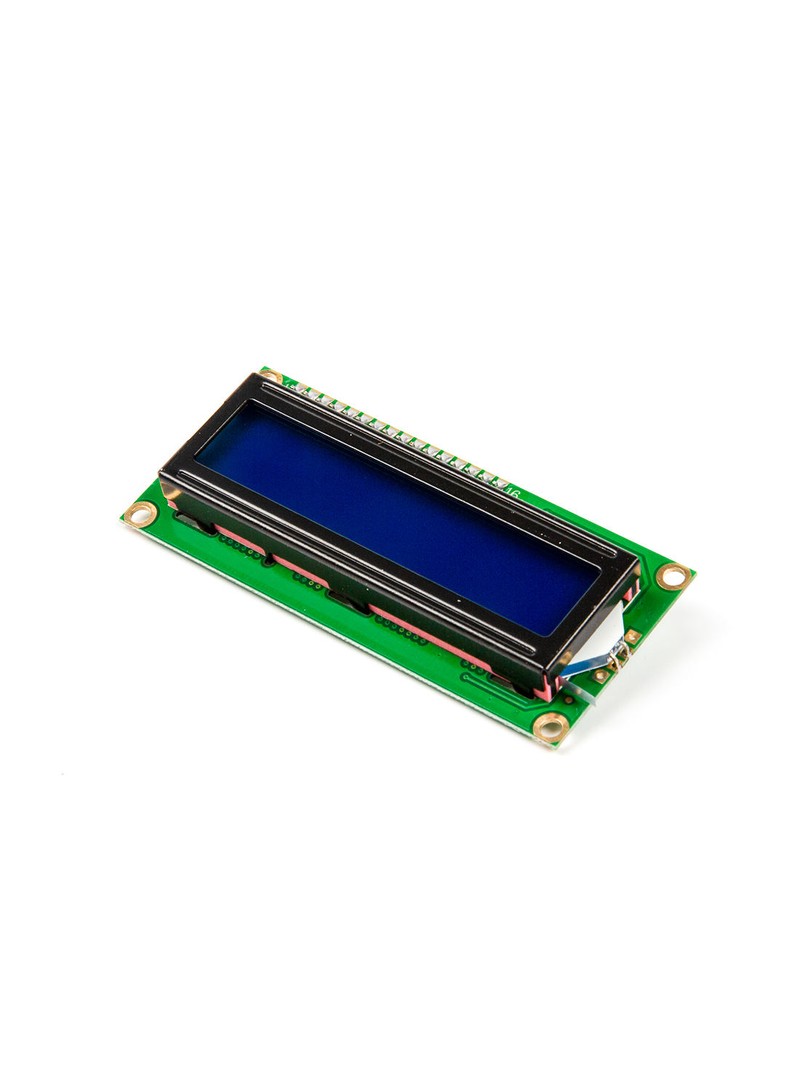

ProRock LCD1602 16x2 Character Blue Backlight HD44780 Arduino Ready

Wyświetlacz znakowy LCD1602 16×2 niebieski HD44780 z goldpinami do lutowania Arduino

16 znaków × 2 linie | podświetlenie niebieskie | napięcie zasilania 5 V | kontroler HD44780 | wymiary modułu 80 × 36 × 12 mm | obszar wyświetlania 64,5 × 16 mm

Wyświetlacz znakowy LCD1602 ProRock to klasyczny moduł znakowy z matrycą punktową przeznaczony do pracy z mikrokontrolerami Arduino oraz systemami wbudowanymi. Moduł wyświetla litery, cyfry i symbole jako białe znaki na niebieskim tle podświetlenia. Dostarczany jest z goldpinami przeznaczonymi do samodzielnego przylutowania, co pozwala na montaż w płytkach stykowych lub instalacjach z tworzywa. Sterownik HD44780 zapewnia kompatybilność z popularnymi bibliotekami Arduino i umożliwia kontrolę za pomocą niewielkiej liczby linii wejścia-wyjścia mikrokontrolera w trybie czterobitowyym.

Moduł jest przeznaczony dla twórców projektów edukacyjnych, hobbystów oraz inżynierów rozwijających interfejsy użytkownika w systemach wbudowanych wymagających tekstowego wyświetlania informacji.

Główne cechy

• Format znakowy: wyświetla dwie linie tekstu do prezentacji menu, statusu i odczytów
• Podświetlenie niebieskie: białe znaki wyświetlane na jasnym niebieskim tle zapewniają wysoki kontrast
• Interfejs równoległy: przesyłanie danych i poleceń przez linie sterujące i magistralę danych
• Regulacja kontrastu: możliwość dostrojenia kontrastu za pomocą wyprowadzenia VO
• Kompatybilność z bibliotekami: współpracuje z biblioteką LiquidCrystal oraz standardowymi przepływami pracy Arduino IDE

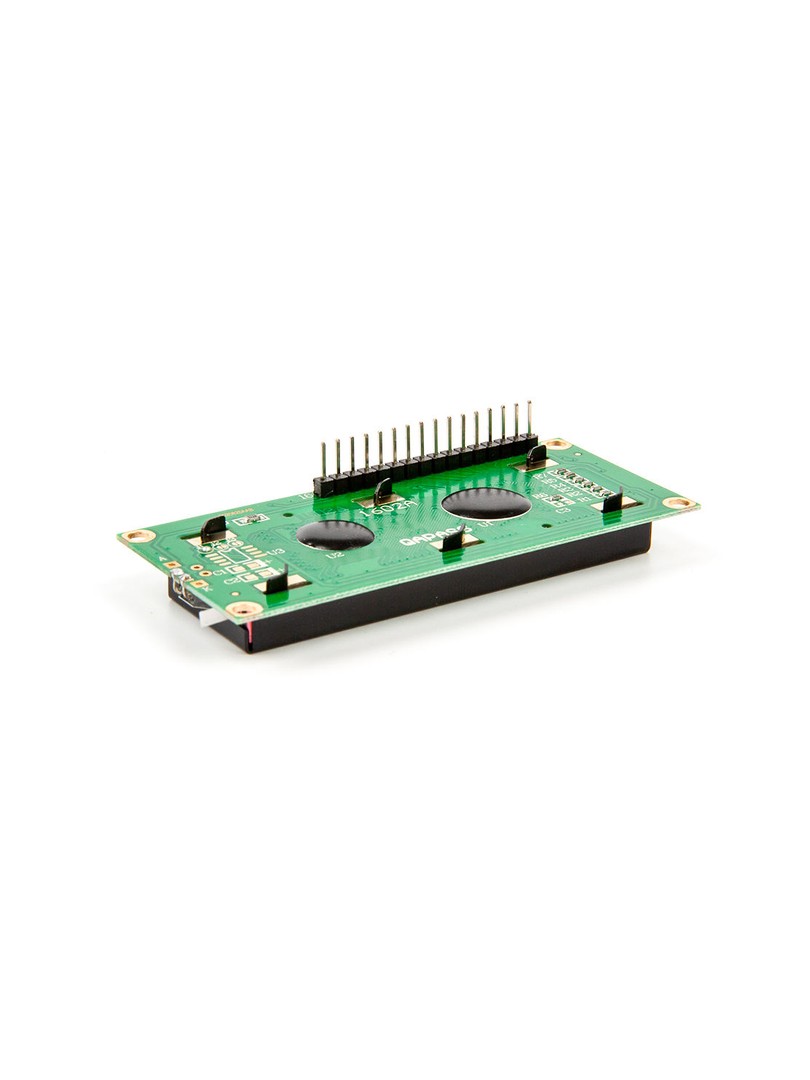

• Goldpiny w zestawie: przeznaczone do przylutowania przez użytkownika przed montażem

Zasada działania

Generator znaków wykorzystuje wewnętrzną pamięć ROM przechowującą standardowe znaki w formacie matrycowym. Dane i polecenia są przesyłane przez interfejs równoległy za pomocą pinów sterujących i linii danych. Podświetlenie LED może być zasilane bezpośrednio lub sterowane z użyciem rezystora albo modulacji PWM w celu regulacji jasności.

Specyfikacja techniczna

• Typ produktu: moduł wyświetlacza znakowego LCD z goldpinami do lutowania
• Format wyświetlacza: 16 znaków × 2 linie
• Zestaw znaków: 160 predefiniowanych znaków w matrycy punktowej
• Napięcie zasilania: 5 V
• Wymiary modułu: 80 × 36 × 12 mm
• Wymiary obszaru widocznego: 64,5 × 16 mm
• Typ podświetlenia: pojedyncze podświetlenie LED
• Tryb sterowania: interfejs równoległy (4-bitowy / 8-bitowy)
• Kompatybilność: biblioteka LiquidCrystal Arduino IDE
• Regulator kontrastu: pin VO (zazwyczaj potencjometr)

Wyprowadzenia (Pinout)

• VSS: masa
• VDD: zasilanie +5 V
• VO: regulacja kontrastu
• RS: wybór rejestru
• R/W: wybór operacji odczytu/zapisu
• E: sygnał Enable
• D0–D7: linie danych
• A: anoda podświetlenia
• K: katoda podświetlenia

Uwagi

• Przed zastosowaniem konieczne jest przylutowanie goldpinów do modułu.
• Kontrast ustawiany jest zazwyczaj za pomocą potencjometru podłączonego do wyprowadzenia VO.
• Podświetlenie można przyciemniać poprzez zastosowanie rezystora lub sterowanie PWM w obwodzie zasilania.

Typowe zastosowania

• Wyświetlanie statusu i diagnostyki w projektach Arduino
• Panele odczytu danych z czujników
• Interfejsy menu obsługiwane przyciskami
• Projekty edukacyjne z zakresu elektroniki
• Wyświetlacze w oprzyrządowaniu systemów wbudowanych

Zawartość zestawu

• 1 × Moduł LCD ProRock LCD1602 z niebieskim podświetleniem
• 16 × Goldpiny

Wyświetlacz LCD1602 ProRock z niebieskim podświetleniem łączy czytelną prezentację informacji z prostym okablowaniem i elastyczną integracją w systemach wbudowanych zasilanych napięciem pięciu woltów, stanowiąc działający rozwiązanie dla początkujących oraz rozbudowanych twórców.
