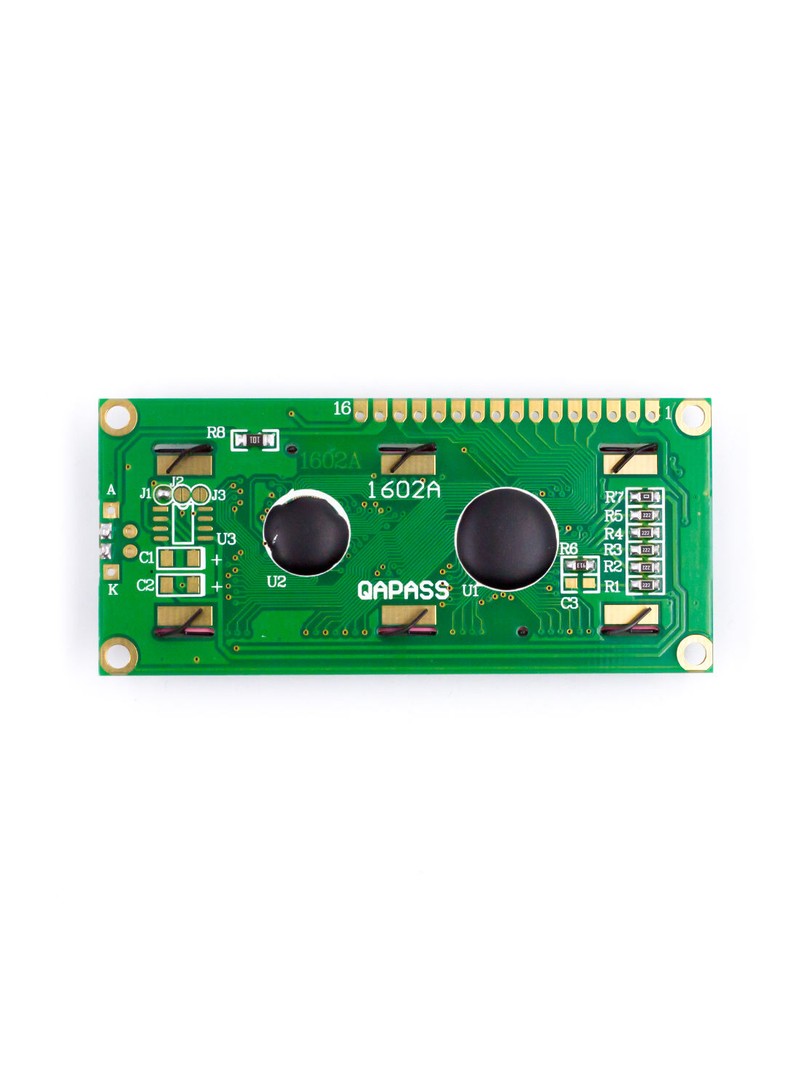

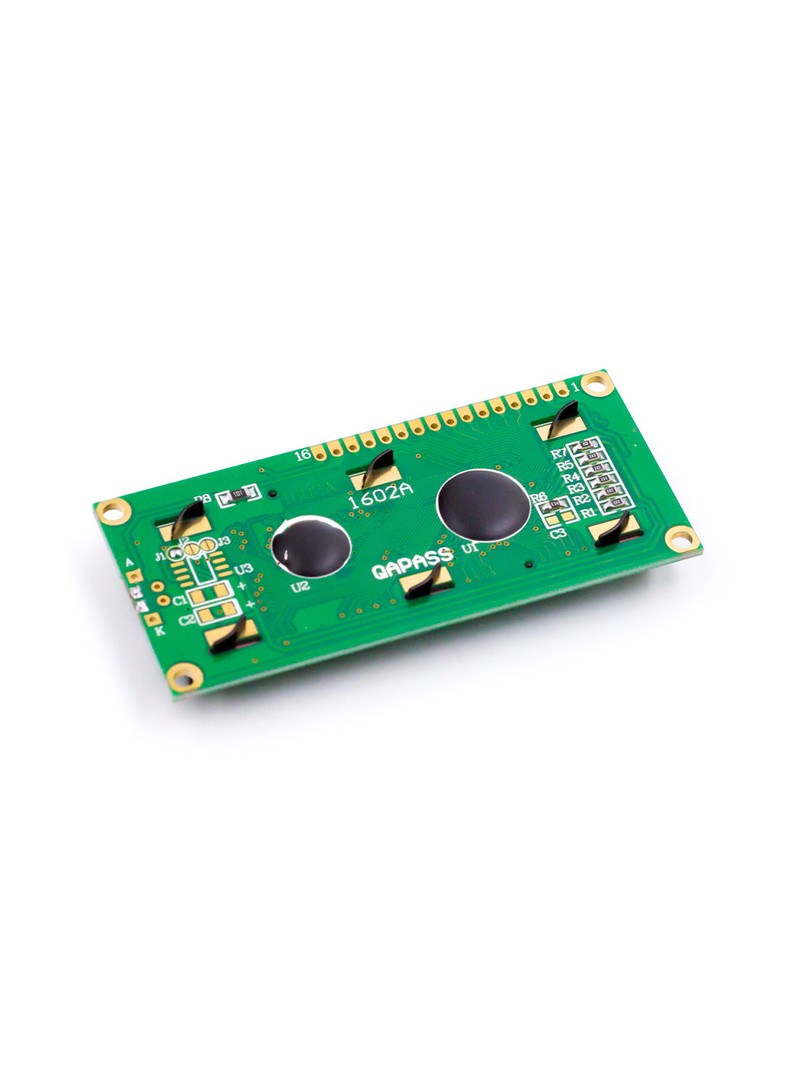

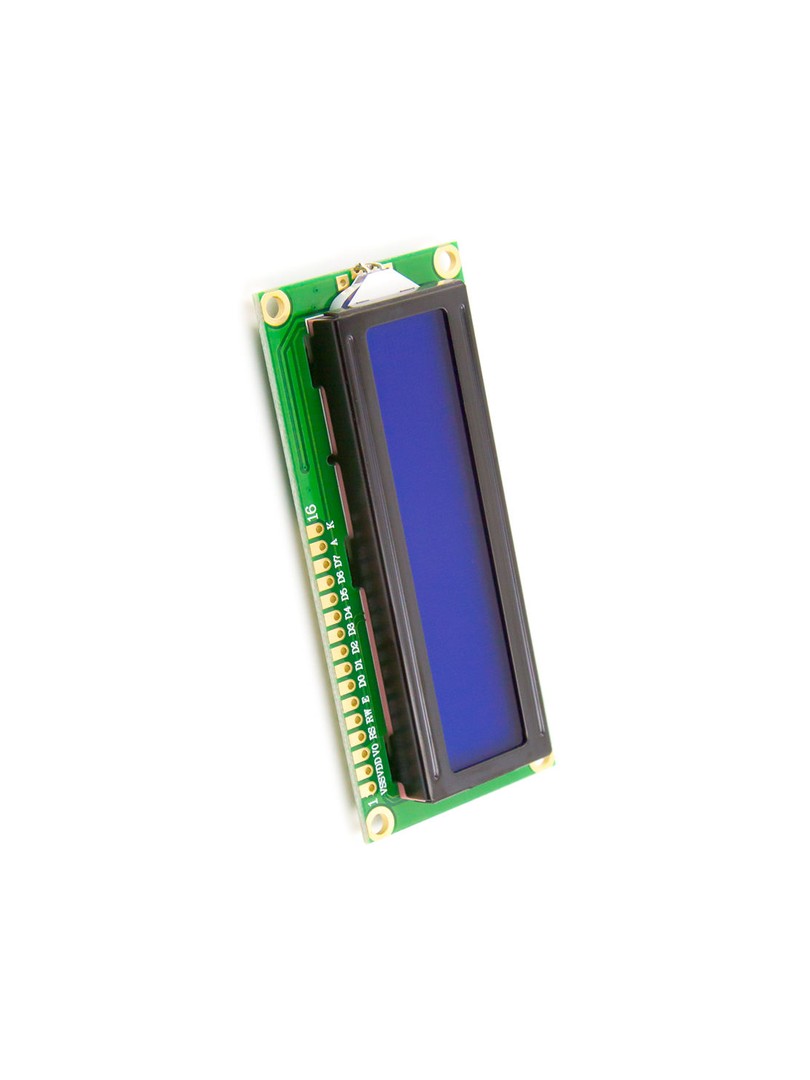

Wyświetlacz znakowy LCD1602 to klasyczny moduł przeznaczony do zastosowań w systemach wbudowanych, projektach opartych na Arduino oraz urządzeniach przemysłowych. Wyświetla białe znaki na niebieskim tle z wbudowanym podświetleniem zwiększającym czytelność w różnych warunkach oświetleniowych.

Moduł bazuje na kontrolerze AIP31066 kompatybilnym ze standardem HD44780, co umożliwia bezproblemową integrację z popularnymi bibliotekami Arduino oraz mikrokontrolerami. Znajduje zastosowanie w panelach sterujących, urządzeniach testowych oraz interfejsach IoT.

Główne cechy

Wyświetlacz znakowy: umożliwia wyświetlanie tekstu w formacie dwóch linii

Niebieskie podświetlenie: zapewnia wysoki kontrast białych znaków na niebieskim tle

Kontroler zgodny z HD44780: umożliwia łatwą integrację z popularnymi bibliotekami programistycznymi

Szeroki kąt widzenia: zapewnia czytelność z różnych kierunków obserwacji

Standardowy interfejs równoległy: współpracuje z płytkami Arduino oraz innymi mikrokontrolerami

Specyfikacja techniczna

Typ produktu: moduł wyświetlacza znakowego LCD

Format wyświetlacza: 16 znaków × 2 linie

Układ kontrolera: AIP31066 (kompatybilny z HD44780)

Napięcie zasilania: 5 V DC

Kolor wyświetlacza: białe znaki na niebieskim tle

Wymiary modułu: 80 × 35 × 11 mm

Rozmiar obszaru roboczego: 64,5 × 16 mm

Waga: 35 g

Typ interfejsu: równoległy (obsługa trybu 4-bitowego i 8-bitowego)

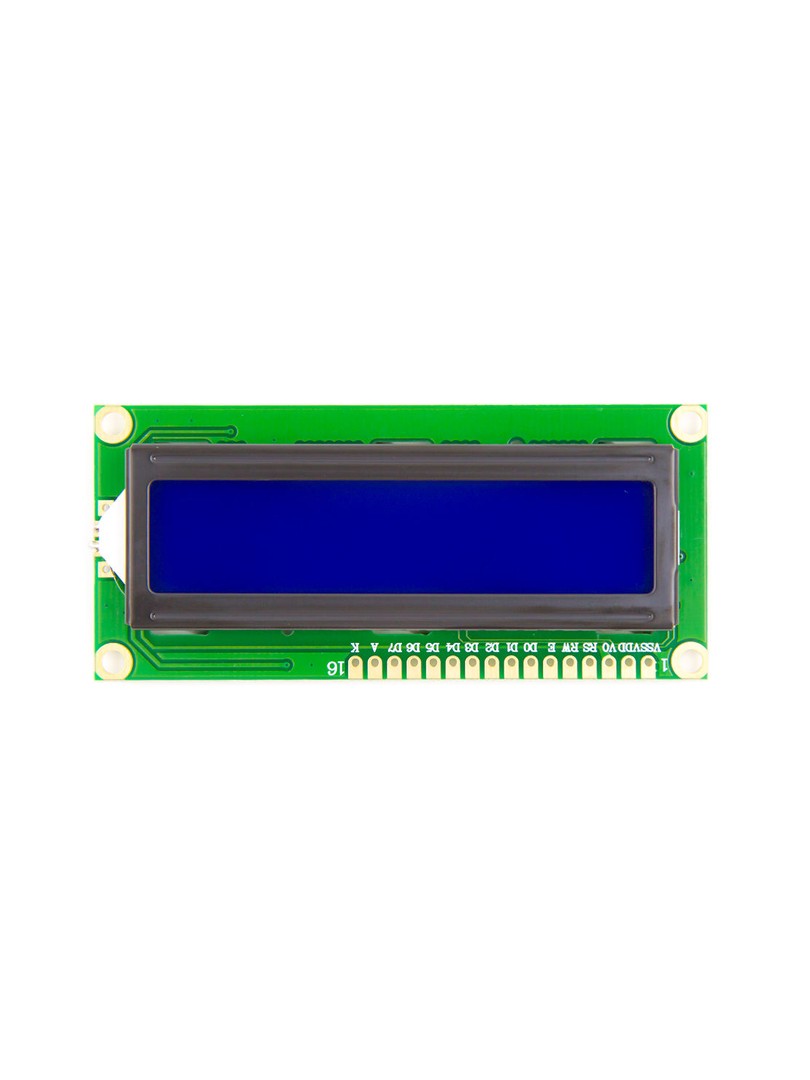

Wyprowadzenia (Pinout)

VSS: masa

VDD: zasilanie 5 V

VO: regulacja kontrastu

RS: wybór rejestru

RW: odczyt/zapis

E: sygnał aktywacji

D0–D7: linie danych

A/K: anoda/katoda podświetlenia

Uwagi

Kontrast wyświetlacza wymaga regulacji za pomocą potencjometru podłączonego do wyprowadzenia VO.

W zależności od projektu płytki może być wymagane ograniczenie prądu podświetlenia.

Moduł jest kompatybilny z biblioteką LiquidCrystal dla Arduino.

Typowe zastosowania

Interfejsy użytkownika w projektach Arduino

Wyświetlacze urządzeń testowych i przemysłowych

Wskaźniki w routerach i urządzeniach sieciowych

Panele sterujące systemów wbudowanych

Projekty edukacyjne z zakresu elektroniki

Zawartość zestawu

1 × Wyświetlacz znakowy LCD1602 16×2 z niebieskim podświetleniem 5V (układ AIP31066)

Wyświetlacz LCD1602 stanowi działający rozwiązanie dla systemów pracujących pod napięciem pięciu woltów, łącząc kompatybilność ze standardami przemysłowymi z przejrzystym wyjściem wizualnym.

ProRock LCD1602 16x2 Character Blue Backlight 5V HD44780

Wyświetlacz znakowy LCD1602 16×2 z niebieskim podświetleniem 5V HD44780

16 znaków × 2 linie | 5 V | kontroler AIP31066 kompatybilny z HD44780 | interfejs równoległy | 80 × 35 × 11 mm
