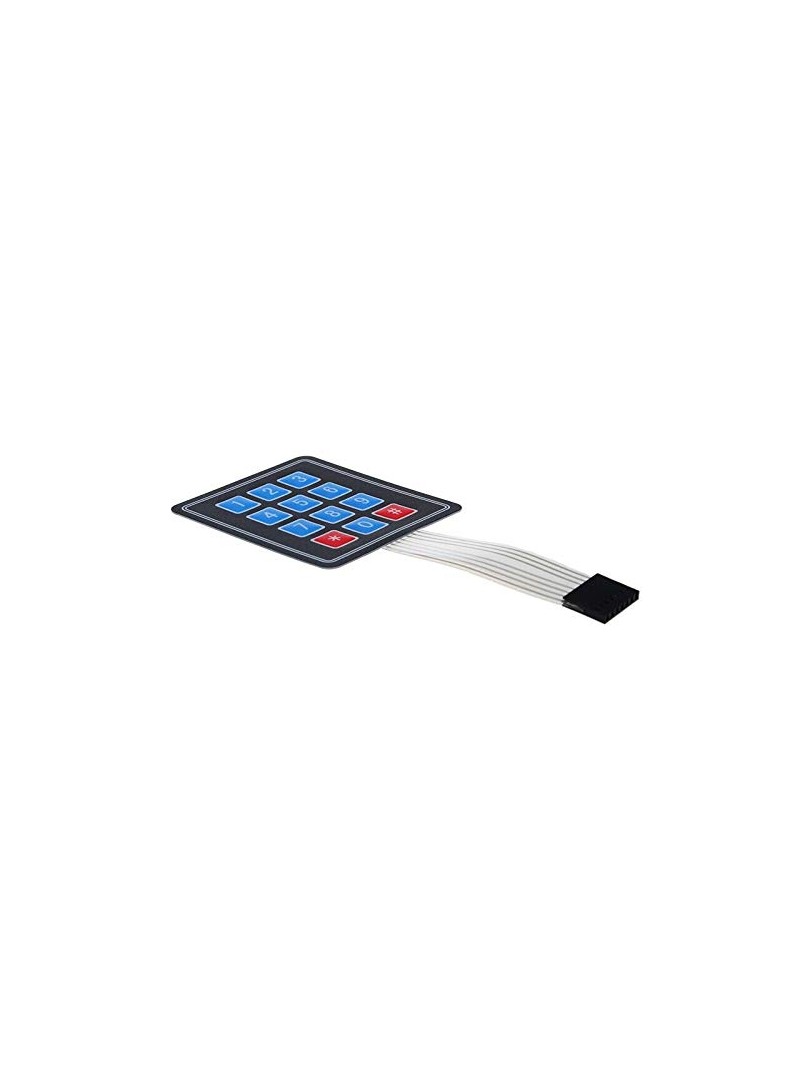

Klawiatura membranowa ProRock 4×3 Matrix to kompaktowe urządzenie wejściowe przeznaczone do współpracy z płytkami Arduino, mikrokontrolerami i systemami wbudowanymi. Wykorzystuje standardową konfigurację matrycową cztery na trzy, która umożliwia efektywne skanowanie klawiszy przy ograniczonej liczbie portów GPIO. Lekkość i elastyczność membrany ułatwia montaż w obudowach oraz prototypach urządzeń.

Klawiatura posiada delikatnie wypukłe klawisze membranowe, które zapewniają wyraźne potwierdzenie naciśnięcia. Samoprzylepna warstwa montażowa umożliwia szybkie i z tworzywa zamocowanie na panelach, płaskich powierzchniach lub obudowach projektów elektronicznych.

Główne cechy

Układ matrycowy: układ cztery na trzy redukuje liczbę wymaganych pinów GPIO podczas skanowania klawiszy

Klawisze membranowe: zapewniają wyraźne potwierdzenie naciśnięcia dzięki delikatnie wypukłej konstrukcji

Kompatybilność z Arduino: współpracuje z popularnymi bibliotekami do obsługi klawiatur matrycowych

Warstwa samoprzylepna: umożliwia szybki montaż bez konieczności stosowania dodatkowych elementów mocujących

Niska moc poboru: nadaje się do zastosowań wbudowanych i projektów zasilanych bateryjnie

Zasada działania

Klawiatura wykorzystuje matrycę cztery kolumny na trzy wiersze, w której każdy klawisz znajduje się na przecięciu linii wiersza i kolumny. Podczas skanowania mikrokontroler sekwencyjnie aktywuje kolejne wiersze i odczytuje stan kolumn, identyfikując naciśnięty klawisz na podstawie kombinacji aktywnego wiersza i kolumny. Metoda ta redukuje liczbę wymaganych pinów GPIO z dwunastu do siedmiu, co zwiększa efektywność wykorzystania portów mikrokontrolera.

Specyfikacja techniczna

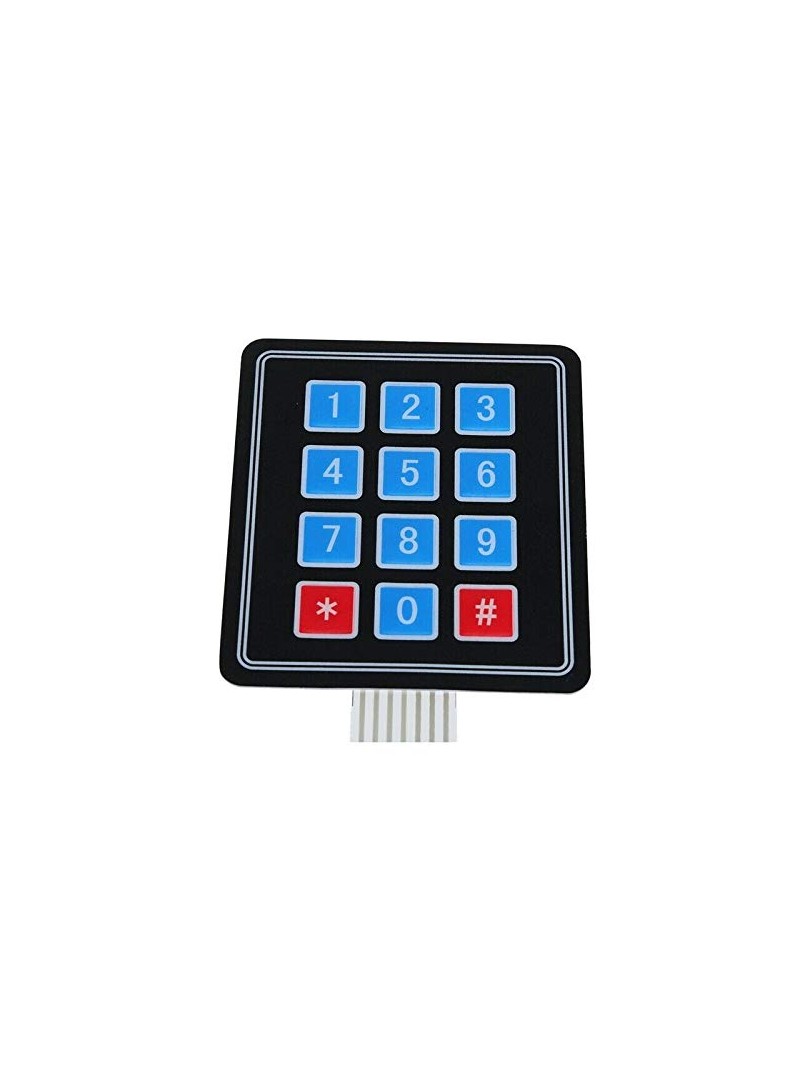

Układ klawiszy: matryca 4×3 (12 klawiszy)

Maksymalne napięcie obwodu: 35 V DC

Maksymalny prąd obwodu: 100 mA

Rezystancja izolacji: ≥ 100 MΩ przy 100 V

Z tworzywa dielektryczna: 250 V RMS (60 Hz, 1 minuta)

Drgania styków: ≤ 5 ms

Zakres temperatur pracy: −20 °C do +40 °C

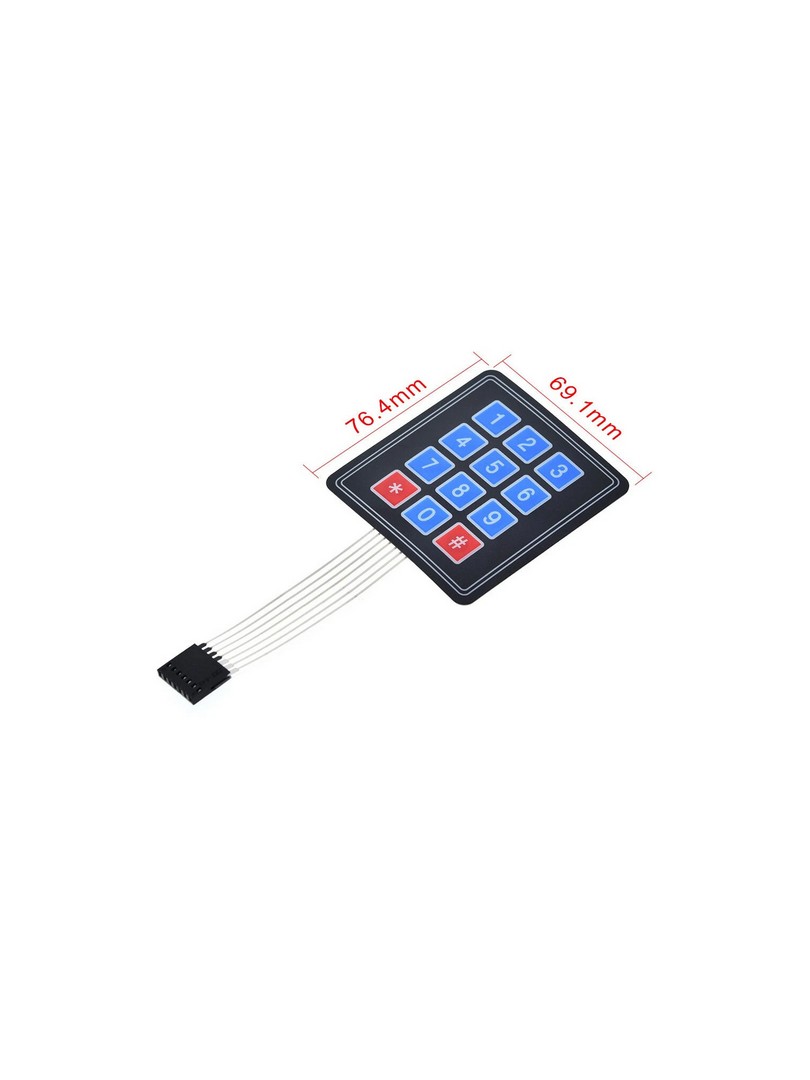

Wymiar pola klawiatury: 76 × 69 mm

Wymiar pojedynczego klawisza: 12 × 12 mm

Długość taśmy przyłączeniowej: około 80 mm

Złącze: 7-pin Dupont, rozstaw 2,54 mm

Wyprowadzenia

Pin 1–4: linie kolumn matrycy

Pin 5–7: linie wierszy matrycy

Uwagi

Klawiatura przeznaczona wyłącznie do zastosowań niskonapięciowych sygnałowych.

Wymagane jest programowe skanowanie matrycy przez mikrokontroler.

Typowe zastosowania

Interfejsy wejściowe dla płytek Arduino i mikrokontrolerów

Systemy kontroli dostępu i wprowadzania kodów PIN

Projekty elektroniki DIY i robotyki

Wbudowane panele sterowania użytkownika

Zawartość zestawu

1 × Klawiatura membranowa ProRock 4×3 Matrix

Klawiatura membranowa ProRock 4×3 Matrix stanowi proste i działający rozwiązanie dla projektów wymagających kompaktowego interfejsu numerycznego lub funkcyjnego. Dzięki konfiguracji matrycowej i kompatybilności z popularnymi bibliotekami Arduino zapewnia łatwą integrację z systemami wbudowanymi przy efektywnym wykorzystaniu dostępnych portów GPIO.
