ProRock GY-273 3-Axis Magnetic Field Sensor DB5883 I2C

Moduł czujnika magnetycznego GY-273 DB5883 z interfejsem I2C – magnetometr trzyosiowy

Chip DB5883 | Zakres pomiaru ±1,3–8 Gausów | Rozdzielczość 12-bit | Interfejs I2C | Zasilanie DC 3–5 V | Wymiary PCB 13,9 × 18,5 mm

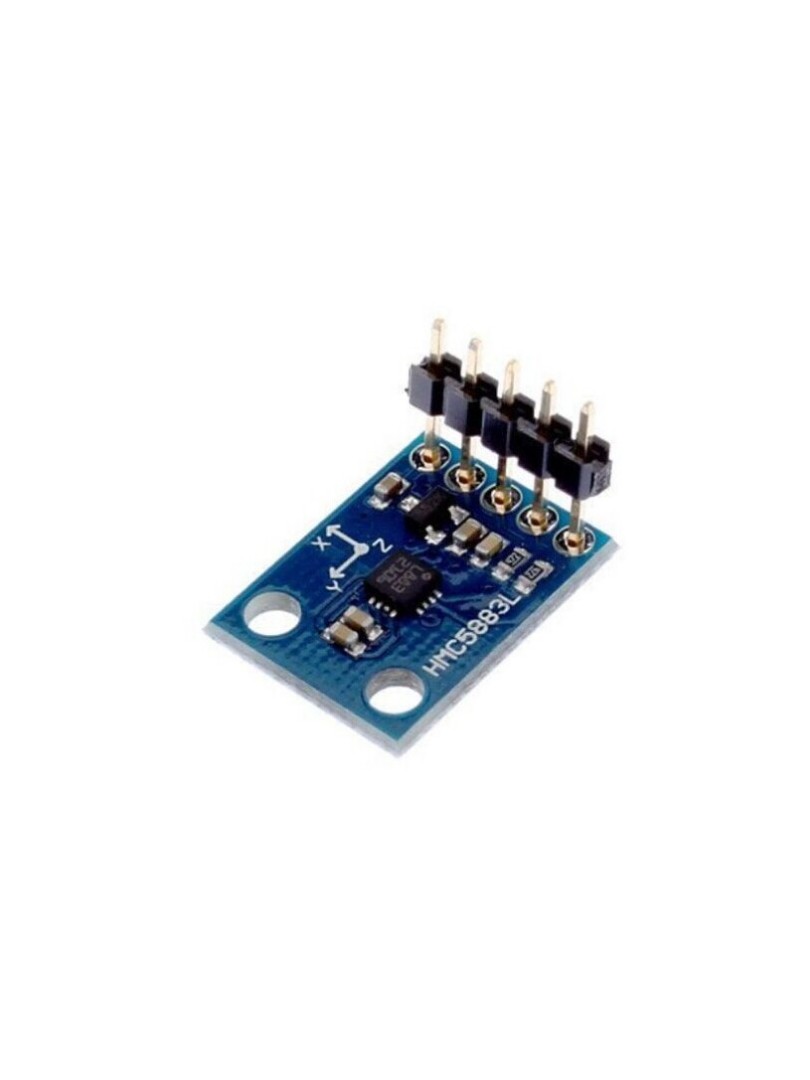

Moduł GY-273 to kompaktowy cyfrowy magnetometr przeznaczony do pomiaru pola magnetycznego oraz wyznaczania kierunku geograficznego. Wykorzystuje układ DB5883 produkcji chińskiej, stanowiący funkcjonalny odpowiednik kompatybilny z HMC5883L i QMC5883L. Komunikacja odbywa się za pomocą interfejsu szeregowego I2C, a pomiar obejmuje natężenie pola magnetycznego wzdłuż trzech prostopadłych osi.

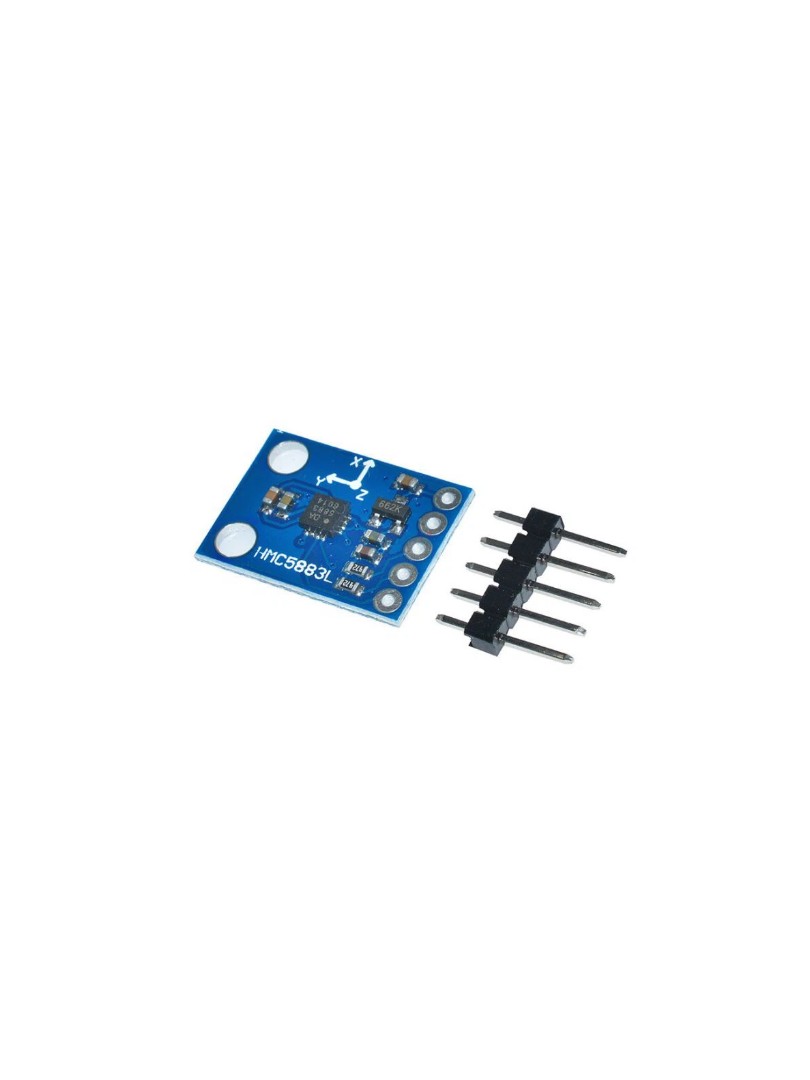

Moduł dostarczany jest w wersji nielutowanej, co umożliwia elastyczny montaż oraz dopasowanie do indywidualnych projektów sprzętowych. Przeznaczony dla entuzjastów elektroniki, projektantów systemów nawigacyjnych oraz konstruktorów robotów mobilnych i dronów.

Główne cechy

• Pomiar trzyosiowy: rejestracja składowych pola magnetycznego wzdłuż osi X, Y i Z
• Chip DB5883: kompatybilny zamiennik dla układów HMC5883L i QMC5883L
• Interfejs cyfrowy I2C: uproszczone okablowanie oraz szeroka zgodność z mikrokontrolerami
• Niski pobór mocy: odpowiedni do zastosowań przenośnych zasilanych bateryjnie
• Kompaktowa płytka PCB: łatwa integracja w projektach o ograniczonej przestrzeni
• Wersja nielutowana: możliwość dostosowania montażu pinów i wyboru sposobu podłączenia

Zasada działania

Czujnik wykrywa gęstość strumienia magnetycznego wzdłuż trzech prostopadłych osi przestrzennych. Zmiany pola magnetycznego są konwertowane wewnętrznie na wartości cyfrowe. Przetworzone dane są przesyłane do kontrolera hosta za pośrednictwem magistrali I2C. Kontroler oblicza na ich podstawie kierunek geograficzny lub wielkość natężenia pola magnetycznego.

Specyfikacja techniczna

• Typ produktu: trzyosiowy magnetometr cyfrowy / moduł kompasu
• Model modułu: GY-273
• Układ główny: DB5883 (produkcja chińska, kompatybilny z HMC5883L/QMC5883L)
• Osie pomiarowe: X, Y, Z
• Zakres pomiaru: ±1,3 do ±8 Gausów
• Rozdzielczość: 12-bit (typowa)
• Interfejs komunikacyjny: I2C (IIC)
• Napięcie zasilania: DC 3–5 V
• Wymiary płytki PCB: ok. 13,9 × 18,5 mm

Wyprowadzenia (Pinout)

• VCC: wejście zasilania
• GND: masa
• SCL: linia zegarowa I2C
• SDA: linia danych I2C
• DRDY: wyjście sygnału gotowości danych (jeśli obecne)

Uwagi

• Moduł wykorzystuje układ DB5883; mapa rejestrów może nieznacznie różnić się od oryginalnego HMC5883L.
• Niektóre biblioteki wymagają konfiguracji dla kompatybilności z układami typu QMC/DB.
• Nielutowane piny umożliwiają bezpośrednie lutowanie lub zastosowanie wybranego rodzaju złącza.

Typowe zastosowania

• Kompas elektroniczny oraz wykrywanie kierunku geograficznego
• Systemy nawigacyjne i orientacji przestrzennej
• Projekty robotyczne oraz bezzałogowe statki powietrzne (UAV)
• Pomiar i mapowanie pola magnetycznego
• Edukacja oraz elektronika hobbystyczna DIY

Zawartość zestawu

• 1 × Moduł czujnika magnetycznego ProRock GY-273 trzyosiowy (nielutowany)

Moduł czujnika magnetycznego GY-273 z układem DB5883 zapewnia działający trzyosiowy pomiar pola magnetycznego, oferując elastyczne i ekonomiczne rozwiązanie dla zastosowań kompasowych oraz nawigacyjnych.
