Moduł ProRock GY-271 to kompaktowy cyfrowy magnetometr przeznaczony do pomiaru natężenia pola magnetycznego, budowy elektronicznych kompasów oraz systemów detekcji kierunku. Wykorzystuje układ DB5883 produkcji chińskiej, funkcjonalnie kompatybilny z popularnymi czujnikami HMC5883L i QMC5883L. Komunikacja odbywa się poprzez interfejs I2C, umożliwiając prostą integrację z mikrokontrolerem.

Moduł dostarczany jest bez wlutowanych goldpinów, co pozwala na elastyczne dostosowanie sposobu montażu do wymagań konkretnego projektu. Znajduje zastosowanie w systemach nawigacyjnych, robotyce, dronach oraz w zastosowaniach edukacyjnych i hobbystycznych wymagających trójwymiarowego pomiaru pola magnetycznego.

Główne cechy

Trójwymiarowy pomiar pola magnetycznego: czujnik mierzy natężenie pola wzdłuż trzech prostopadłych osi X, Y i Z

Układ DB5883: chiński zamiennik kompatybilny funkcjonalnie z HMC5883L oraz QMC5883L

Interfejs I2C: umożliwia łatwą komunikację z mikrokontrolerem poprzez dwuprzewodową magistralę

Niskie pobór prądu: pozwala na zastosowanie w urządzeniach przenośnych zasilanych bateryjnie

Kompaktowa konstrukcja: niewielkie wymiary płytki umożliwiają montaż w ograniczonej przestrzeni

Wersja bez goldpinów: możliwość indywidualnego doboru sposobu montażu poprzez lutowanie przewodów lub kołków według potrzeb

Zasada działania

Czujnik wykrywa gęstość strumienia magnetycznego wzdłuż trzech prostopadłych osi przestrzennych. Zmienne pole magnetyczne oddziałujące na element pomiarowy jest konwertowane wewnętrznie na wartości cyfrowe. Dane są przesyłane do mikrokontrolera za pośrednictwem magistrali I2C. Mikrokontroler przetwarza otrzymane wartości w celu wyznaczenia kierunku lub natężenia pola magnetycznego w przestrzeni trójwymiarowej.

Specyfikacja techniczna

Typ produktu: trójwymiarowy cyfrowy magnetometr

Model modułu: GY-271

Układ główny: DB5883 (produkcja chińska, kompatybilny z HMC5883L/QMC5883L)

Liczba osi pomiarowych: 3 osie (X, Y, Z)

Interfejs komunikacyjny: I2C

Napięcie zasilania: DC 3–5 V

Zakres pomiaru pola magnetycznego: ±1,3 do ±8 Gauss

Wymiary płytki PCB: około 15 × 13 × 4 mm

Wyprowadzenia (Pinout)

VCC: wejście zasilania

GND: masa

SCL: linia zegarowa I2C

SDA: linia danych I2C

DRDY: wyjście sygnału gotowości danych (jeśli dostępne)

Uwagi

Moduł wykorzystuje układ DB5883; zachowanie rejestrów może nieznacznie różnić się od oryginalnego HMC5883L.

Biblioteki programowe mogą wymagać konfiguracji zgodności z typem QMC/DB.

Brak wlutowanych goldpinów umożliwia lutowanie niestandardowe lub bezpośrednie przyłączenie przewodów.

Typowe zastosowania

Elektroniczne kompasy i systemy detekcji kierunku

Systemy nawigacyjne i orientacyjne

Projekty robotyczne i drony UAV

Pomiary i mapowanie pola magnetycznego

Projekty edukacyjne i hobbystyczne

Zawartość zestawu

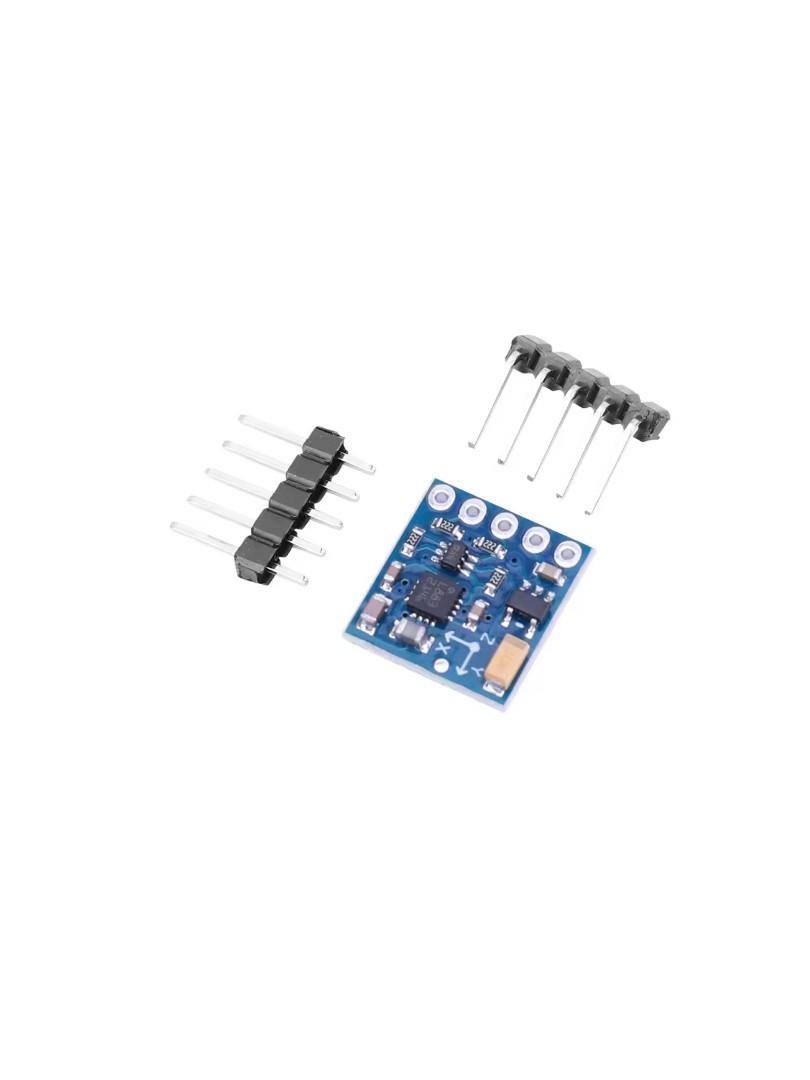

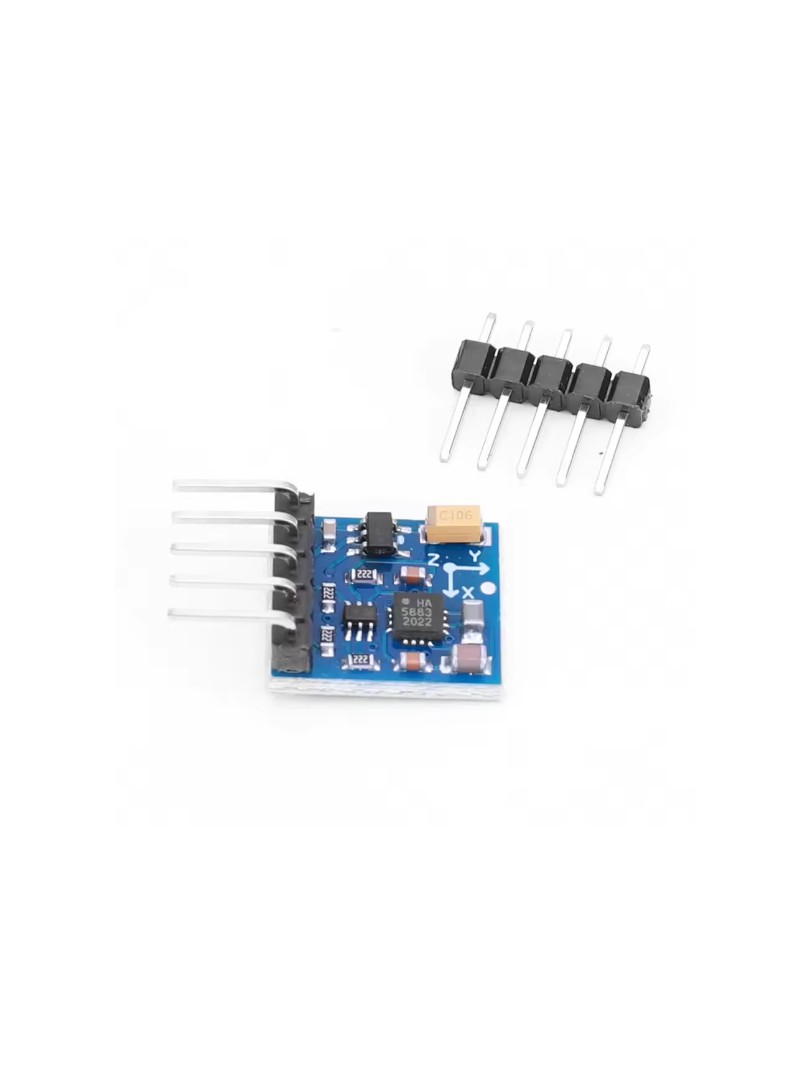

1 × moduł czujnika pola magnetycznego ProRock GY-271 3-osiowy (bez goldpinów)

Moduł czujnika pola magnetycznego ProRock GY-271 stanowi działający rozwiązanie do trójwymiarowego pomiaru pola magnetycznego w kompaktowej formie, oferując ekonomiczne i elastyczne narzędzie do zastosowań kompasowych i nawigacyjnych w projektach elektroniki wbudowanej.
