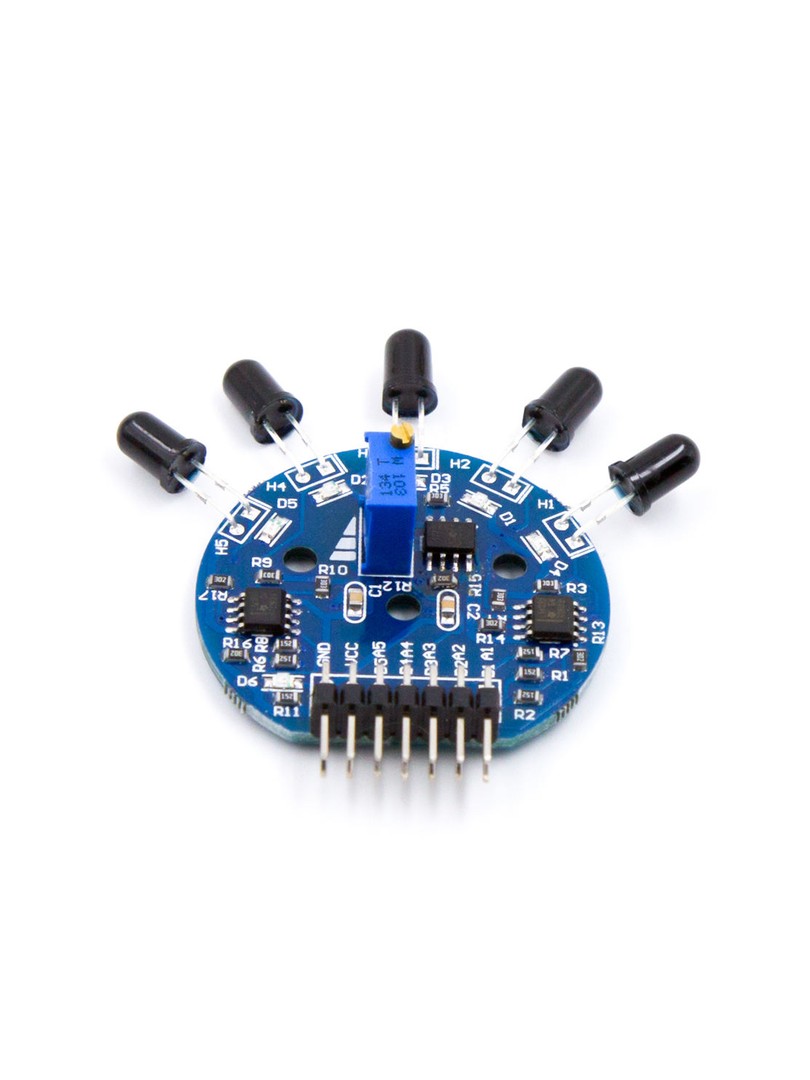

Moduł ProRock Five Channel Flame Sensor to wielokierunkowy system detekcji płomieni wykorzystujący promieniowanie podczerwone. Zawiera pięć niezależnych czujników IR rozmieszczonych w konfiguracji zapewniającej szeroki kąt obserwacji, co umożliwia monitorowanie przestrzeni w zakresie przekraczającym sto dwadzieścia stopni. Urządzenie przeznaczone jest do zastosowań w robotyce mobilnej, systemach bezpieczeństwa przemysłowego oraz projektach automatyki uczących się.

Moduł wykrywa krótkofalowe promieniowanie bliskiej podczerwieni emitowane przez płomienie i przekształca je na sygnały cyfrowe oraz analogowe. Umożliwia to zarówno prostą detekcję progową, jak i dokładny pomiar intensywności źródła ognia. Konstrukcja SMT gwarantuje powtarzalność parametrów, a regulatory czułości pozwalają na dostosowanie modułu do specyficznych wymagań aplikacji.

Główne cechy

Pięciokanałowa architektura: niezależne czujniki zwiększają pole obserwacji i umożliwiają określenie kierunku źródła płomienia

Szeroki kąt detekcji: rozmieszczenie sensorów zapewnia pokrycie przestrzeni w zakresie przekraczającym typowe rozwiązania jednokanałowe

Podwójne wyjście: równoczesny dostęp do sygnału cyfrowego przełączanego progowo oraz analogowego proporcjonalnego do intensywności

Wizualizacja stanu: diody LED sygnalizują aktywność każdego z pięciu kanałów pomiarowych

Regulacja parametrów: niezależna kalibracja progu detekcji cyfrowej oraz czułości wyjścia analogowego

Dokładny konstrukcja: zastosowanie rezystorów o tolerancji jednoprocentowej zapewnia lepszą stałe pomiarów

Technologia SMT: automatyczny proces montażu powierzchniowego gwarantuje działający połączeń

Mechaniczne mocowanie: otwory montażowe umożliwiają instalację w obudowach i konstrukcjach mechanicznych

Zasada działania

Czujniki reagują na krótkofalowe promieniowanie bliskiej podczerwieni charakterystyczne dla płomieni. Detekcja opiera się na pomiarze intensywności promieniowania w paśmie spektralnym typowym dla procesów spalania. Każdy z pięciu sensorów generuje niezależny sygnał cyfrowy oraz wspólny sygnał analogowy proporcjonalny do sumarycznej intensywności. Rozmieszczenie czujników w geometrii szerokokątnej pozwala na wykrywanie źródła ognia niezależnie od jego położenia względem modułu, co znajduje zastosowanie w robotach śledzących płomień oraz systemach alarmowych wymagających przestrzennej lokalizacji zagrożenia.

Specyfikacja techniczna

Typ sensora: macierz pięciu czujników płomienia IR

Zakres detekcji spektralnej: 700–1100 nm (krótkofalowa bliska podczerwień)

Kąt detekcji: >120°

Napięcie zasilania: 3,3–9 V DC

Typ wyjścia cyfrowego: poziomy HIGH / LOW na każdym z pięciu kanałów

Typ wyjścia analogowego: napięcie proporcjonalne do intensywności płomienia

Regulacja odległości detekcji: tak (wyjście cyfrowe)

Regulacja czułości: tak (wyjście analogowe)

Wskaźniki LED: 5 diod statusu kanałów

Otwory montażowe: 3 × M3

Wymiary PCB: 50 × 50 × 10 mm

Masa: ok. 8 g

Tolerancja rezystorów: 1%

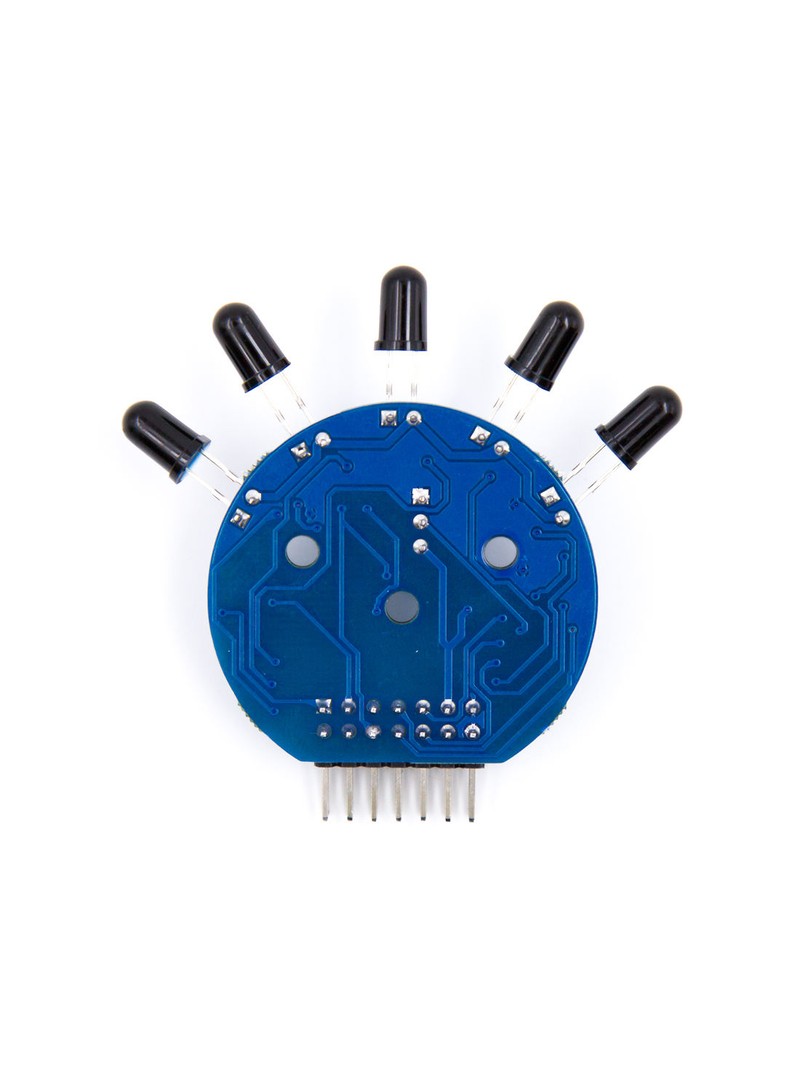

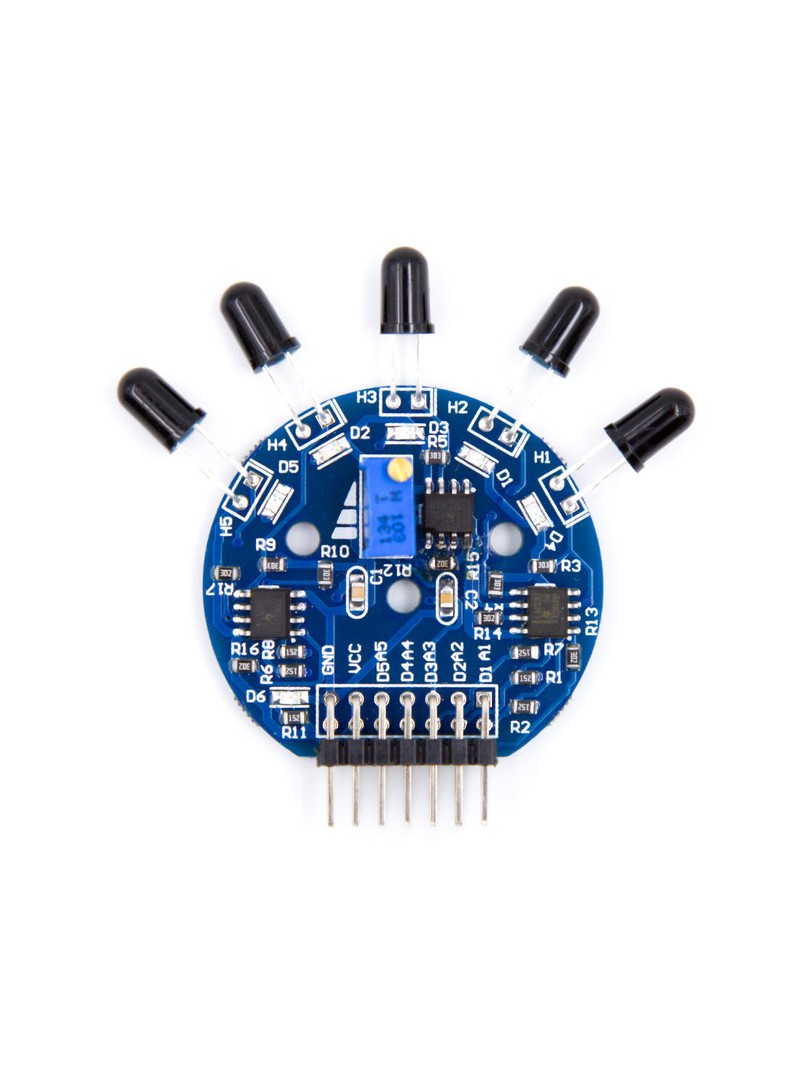

Wyprowadzenia

VCC: zasilanie 3,3–9 V

GND: masa

D1–D5: cyfrowe wyjścia kanałów (jedno na każdy czujnik)

AO: wyjście analogowe (intensywność płomienia)

Typowe zastosowania

Systemy alarmowe wykrywające pożar i płomień

Roboty gaśnicze i śledzące źródło ognia

Przemysłowe i laboratoryjne monitorowanie zagrożenia pożarowego

Inteligentne systemy bezpieczeństwa i automatyki

Edukacyjne eksperymenty z detekcją płomieni

Zawartość zestawu

1 × moduł ProRock Five Channel Flame Sensor

Moduł ProRock Five Channel Flame Sensor łączy rozbudowaną architekturę wielokanałową z elastycznością interfejsów cyfrowych i analogowych, stanowiąc rozbudowane narzędzie do projektów wymagających dokładny detekcji płomieni, lokalizacji przestrzennej źródła ognia oraz integracji z systemami robotyki mobilnej i bezpieczeństwa przemysłowego.
