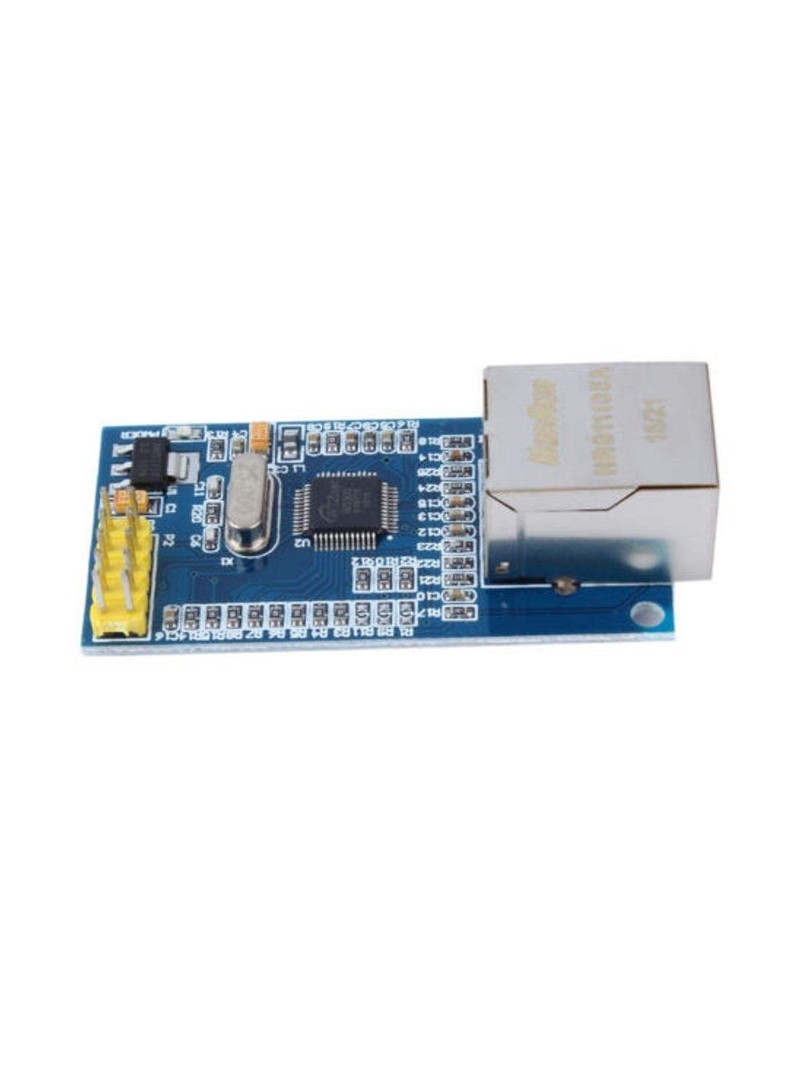

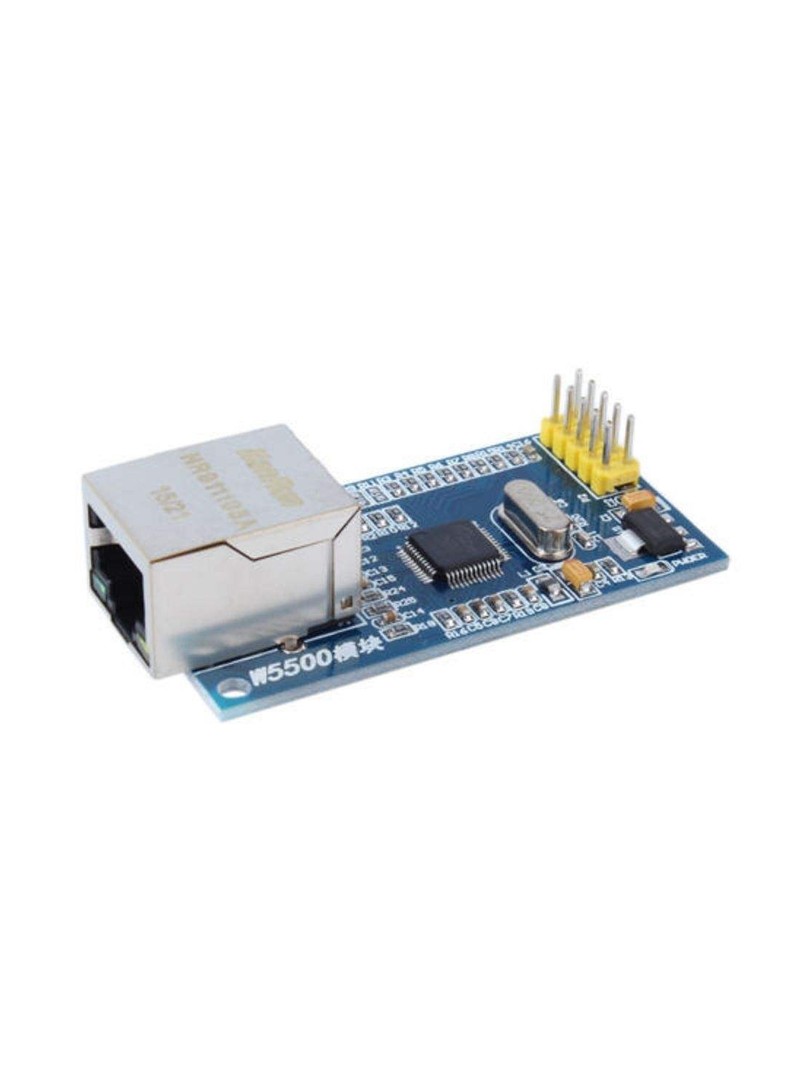

Moduł Ethernet W5500 SPI – hardwarowy TCP/IP | 8 gniazd | 32KB bufora | 3.3V TTL
W5500 | SPI do 80 MHz | 10/100 Ethernet PHY | 8 gniazd sprzętowych | bufor 32 KB | zasilanie 3.3 V
Moduł Ethernet W5500 to kompaktowy kontroler sieciowy z hardwarową implementacją stosu TCP/IP przeznaczony dla systemów wbudowanych wymagających stałe połączenia przewodowego z minimalnymi wymaganiami obliczeniowymi mikrokontrolera. Rozwiązanie oparte na zaawansowanym układzie W5500 firmy Wiznet integruje kontroler MAC, interfejs PHY oraz gotowy stos protokołów TCP/IP w pojedynczym komponencie.
W porównaniu do starszych rozwiązań wykorzystujących układy W5100 oraz W5200 moduł oferuje większy rozmiar bufora, wyższą przepustowość interfejsu SPI oraz obsługę większej liczby jednoczesnych połączeń gniazd sieciowych. Przeznaczony jest dla zastosowań w automatyce przemysłowej, urządzeniach inteligentnego domu, bramkach IoT oraz systemach zdalnego monitoringu.
Główne cechy
- Hardwarowy stos TCP/IP: odciąża mikrokontroler gospodarza od złożonych operacji sieciowych poprzez wykonywanie ich bezpośrednio w układzie W5500
- Wysokoprzepustowy interfejs SPI: umożliwia szybką wymianę danych pomiędzy mikrokontrolerem a kontrolerem sieciowym
- Obsługa ośmiu gniazd sprzętowych: pozwala na prowadzenie wielu niezależnych sesji sieciowych jednocześnie
- Zintegrowany kontroler MAC i PHY: zapewnia kompaktowe oraz sprawny rozwiązanie sieciowe w pojedynczym układzie scalonym
- Diody statusowe: sygnalizują stan trybu duplex, obecność łącza, prędkość transmisji oraz aktywność sieciową
- Funkcja Wake-on-LAN: umożliwia zdalne budzenie urządzenia za pomocą pakietów UDP
- Kompaktowa płytka PCB: nadaje się do zastosowań wbudowanych o ograniczonej przestrzeni montażowej
Zasada działania
Układ W5500 przetwarza wewnętrznie protokoły TCP, UDP oraz ramkowanie Ethernet bez konieczności implementacji stosu sieciowego w oprogramowaniu mikrokontrolera. Mikrokontroler komunikuje się z modułem poprzez interfejs SPI w trybie Mode 0 lub Mode 3, konfigurując parametry połączeń oraz wymieniając dane sieciowe. Wewnętrzne bufory nadawcze i odbiorcze poprawiają stałe transmisji danych, a sprzętowy silnik gniazd zarządza wieloma niezależnymi sesjami sieciowymi jednocześnie.
Specyfikacja techniczna
- Typ produktu: moduł Ethernet SPI
- Układ kontrolera: W5500
- Obsługiwane protokoły: TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE
- Częstotliwość SPI: do 80 MHz
- Tryby SPI: Mode 0 oraz Mode 3
- Liczba jednoczesnych gniazd: 8
- Rozmiar bufora wewnętrznego: 32 KB (TX/RX)
- Standard Ethernet: 10BaseT / 100BaseTX
- Autonegocjacja: full-duplex / half-duplex dla 10/100 Mb/s
- Napięcie zasilania: 3.3 V
- Poziom logiczny I/O: 3.3 V TTL (tolerancja sygnałów 5 V)
- Wymagany prąd zasilania: minimum 200 mA

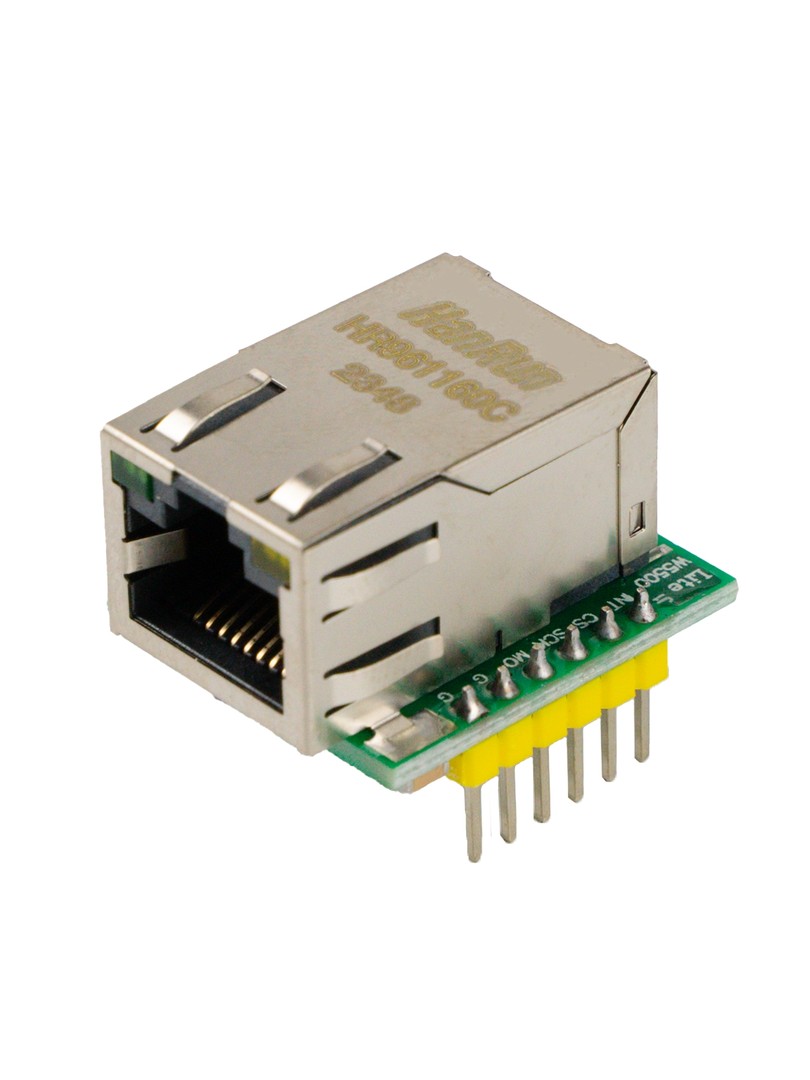

- Wymiary PCB: 23 × 25 mm
- Wymiary mechaniczne: 28.5 × 23 × 24 mm
- Fragmentacja IP: niewspierana
Wyprowadzenia (Pinout)
- VCC: wejście zasilania 3.3 V
- GND: masa
- MOSI: wejście danych SPI
- MISO: wyjście danych SPI
- SCK: zegar SPI
- CS: wybór układu
- RST: reset
- INT: wyjście przerwania
Uwagi
- Wymagane jest stałe zasilanie 3.3 V zdolne do dostarczenia co najmniej 200 mA.
- Należy prawidłowo skonfigurować tryb SPI w oprogramowaniu (Mode 0 lub Mode 3).
- W przypadku współdzielenia magistrali SPI przez wiele urządzeń należy zwrócić uwagę na poprawną obsługę linii wyboru układu (CS).
Typowe zastosowania
- Wbudowane interfejsy Ethernet w systemach mikroprocesorowych
- Urządzenia IoT wymagające przewodowego dostępu do sieci
- Kontrolery automatyki przemysłowej
- Węzły sieciowe w inteligentnych instalacjach domowych
- Systemy zdalnego monitoringu oraz telemetrii
- Serwery WWW oparte na mikrokontrolerach
Zawartość zestawu
- 1 × Moduł Ethernet W5500 z interfejsem SPI
Moduł Ethernet W5500 stanowi rozbudowane oraz sprawny rozwiązanie do przewodowej komunikacji sieciowej w systemach wbudowanych. Dzięki hardwarowej implementacji stosu TCP/IP, ulepszonej sprawny w stosunku do starszych projektów W5100 oraz W5200, a także możliwości obsługi wielu jednoczesnych gniazd sieciowych, moduł spełnia wymagania nowoczesnych aplikacji embedded.
