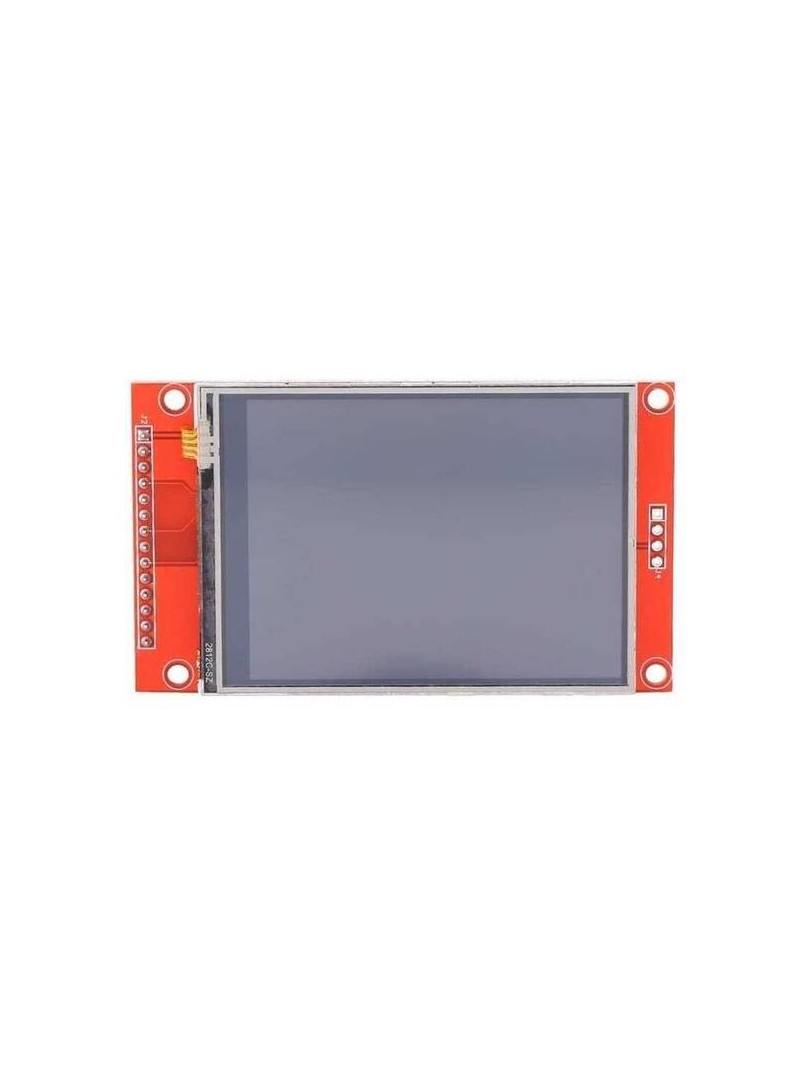

Moduł ProRock to kompaktowy wyświetlacz kolorowy TFT LCD o przekątnej 2.4 cala, przeznaczony do zastosowań w projektach mikrokontrolerowych i systemach wbudowanych. Wykorzystuje sterownik ILI9341 oraz interfejs szeregowy SPI, który minimalizuje liczbę wymaganych linii komunikacyjnych. Wersja bez panelu dotykowego przeznaczona jest do projektów wymagających wyłącznie funkcji wyświetlania obrazu.

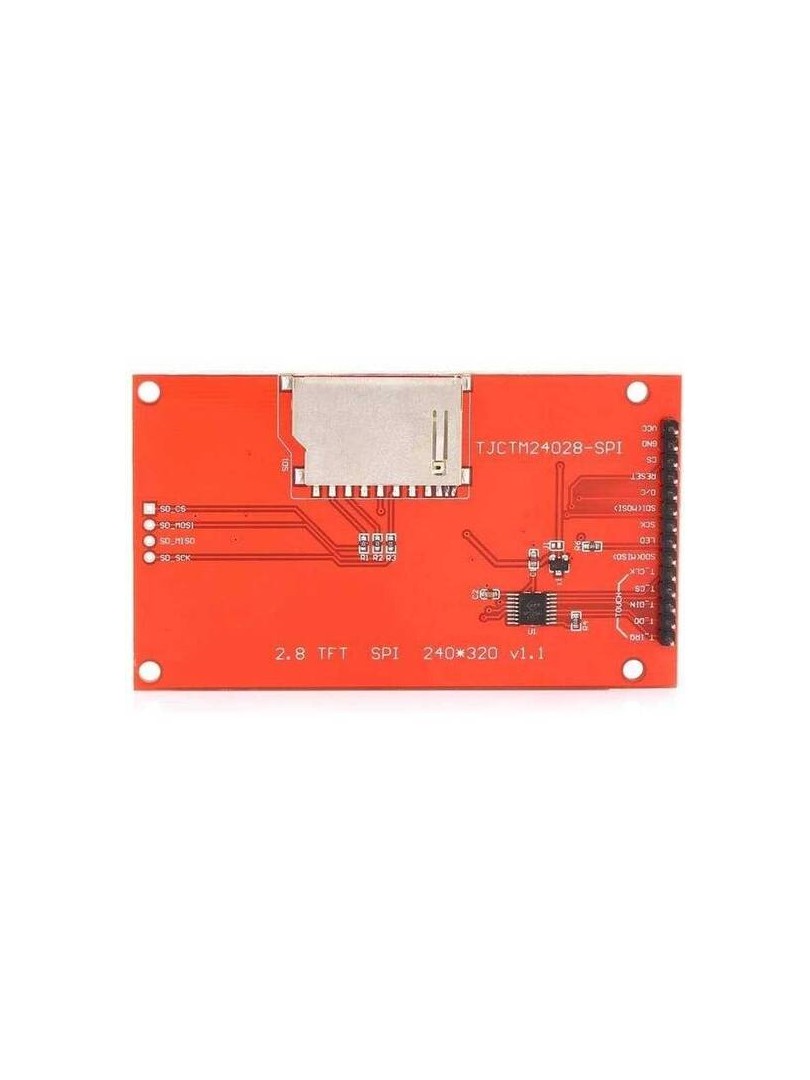

Moduł zbudowany jest w oparciu o aktywną matrycę TFT a-Si z podświetleniem LED, zapewniającą szybki czas reakcji i wyraźny obraz. Płytka PCB zawiera obwody zasilania oraz gniazdo karty SD wykorzystujące wspólną magistralę SPI. Wyświetlacz współpracuje z popularnymi platformami Arduino, STM32 i ESP32.

Główne cechy

Aktywna matryca a-Si TFT: zapewnia krótki czas reakcji pikseli i wyraźną reprodukcję kolorów

Interfejs szeregowy SPI: wymaga niewielkiej liczby pinów mikrokontrolera do komunikacji

Sterownik ILI9341: powszechnie stosowany kontroler wyświetlacza z szerokim wsparciem bibliotek

Gniazdo karty SD: umożliwia odczyt danych graficznych lub plików konfiguracyjnych z karty pamięci współdzielącej magistralę SPI

Podświetlenie LED: białe diody LED zapewniają równomierne oświetlenie powierzchni wyświetlacza

Układ zasilania na płytce: moduł wyposażony w obwody regulacji napięcia dostosowane do typowych wartości zasilania mikrokontrolerów

Zasada działania

Wyświetlacz wykorzystuje aktywną matrycę cienkowarstwowych tranzystorów a-Si TFT z pikseleami ułożonymi w pionowe pasy RGB. Każdy piksel składa się z trzech subpikseli kolorowych sterowanych niezależnie przez warstwę tranzystorową. Sterownik ILI9341 zarządza pamięcią bufora obrazu oraz procesem odświeżania wyświetlacza, odbierając komendy i dane poprzez interfejs SPI. Moduł komunikuje się z mikrokontrolerem za pomocą kilku linii sygnałowych: zegara, danych, wyboru urządzenia oraz linii sterujących. Podświetlenie LED jest zasilane niezależnie i może być sterowane sygnałem PWM w celu regulacji jasności.

Specyfikacja techniczna

Przekątna wyświetlacza: 2.4 cala

Typ wyświetlacza: TFT LCD

Obszar aktywny: ok. 36.72 × 48.96 mm

Rozdzielczość: 240 × 320 pikseli

Element sterujący: aktywna matryca a-Si TFT

Układ pikseli: RGB vertical stripe

Sterownik: ILI9341

Głębia kolorów: 65K / 262K (zależnie od kontrolera)

Podświetlenie: białe LED

Kierunek patrzenia: 6 o'clock

Interfejs komunikacyjny: SPI szeregowy

Napięcie zasilania: 3.3V – 5V (zależnie od wersji płytki)

Poziom logiczny: typowo 3.3V (zależnie od wersji płytki)

Uwagi

Moduł dostarczany bez panelu dotykowego.

Karta SD nie jest dołączona do zestawu.

Dokładne wymagania dotyczące napięcia zasilania i poziomu logicznego zależą od wersji płytki PCB.

Typowe zastosowania

Wyświetlanie parametrów w systemach pomiarowych i diagnostycznych

Interfejsy graficzne urządzeń sterujących i automatyki przemysłowej

Konsole operatorskie dla robotów i maszyn CNC

Projektowanie stacji meteorologicznych i czujników środowiskowych z wizualizacją danych

Tworzenie przenośnych terminali informacyjnych i monitorów statusu

Zawartość zestawu

1 × Moduł wyświetlacza TFT LCD 2.4" SPI (ILI9341, bez dotyku)

Moduł ProRock TFT LCD 2.4" stanowi kompaktowe rozwiązanie dla aplikacji wymagających czytelnego wyświetlania informacji tekstowych i graficznych w systemach wbudowanych opartych na mikrokontrolerach.
