ProRock DS18B20 IP67 Wodoodporna Sonda Temperatury 1m – Czujnik Cyfrowy
DS18B20 | 1-Wire | −55 °C do +125 °C | IP67 | Sonda 6 × 50 mm | Kabel 1 m

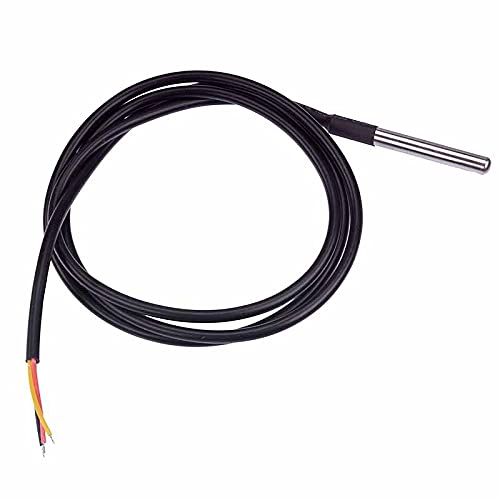

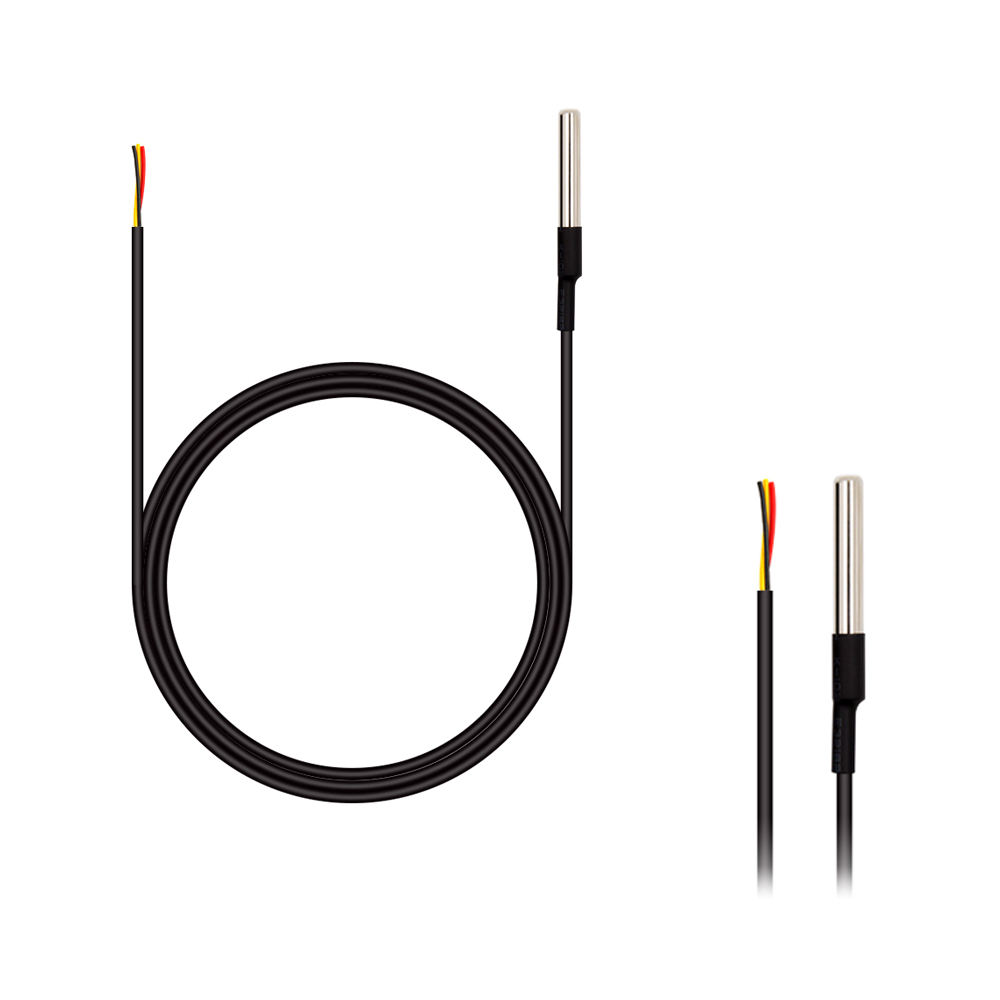

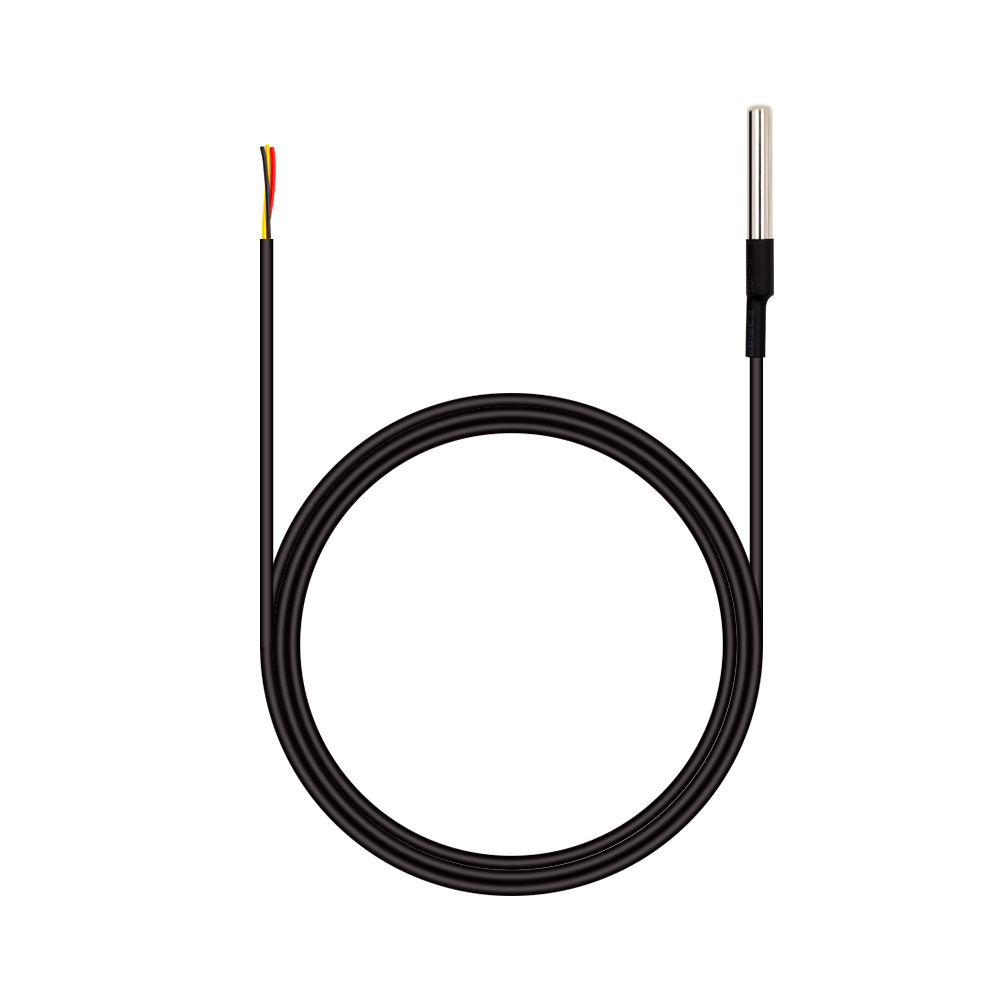

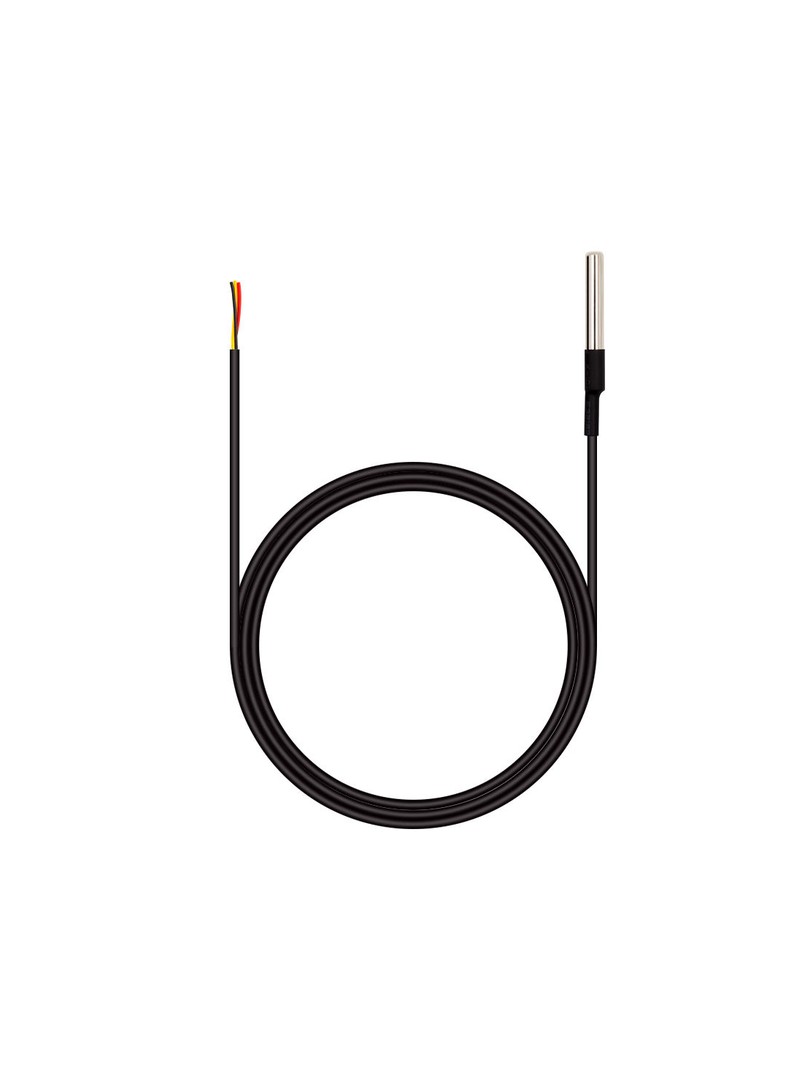

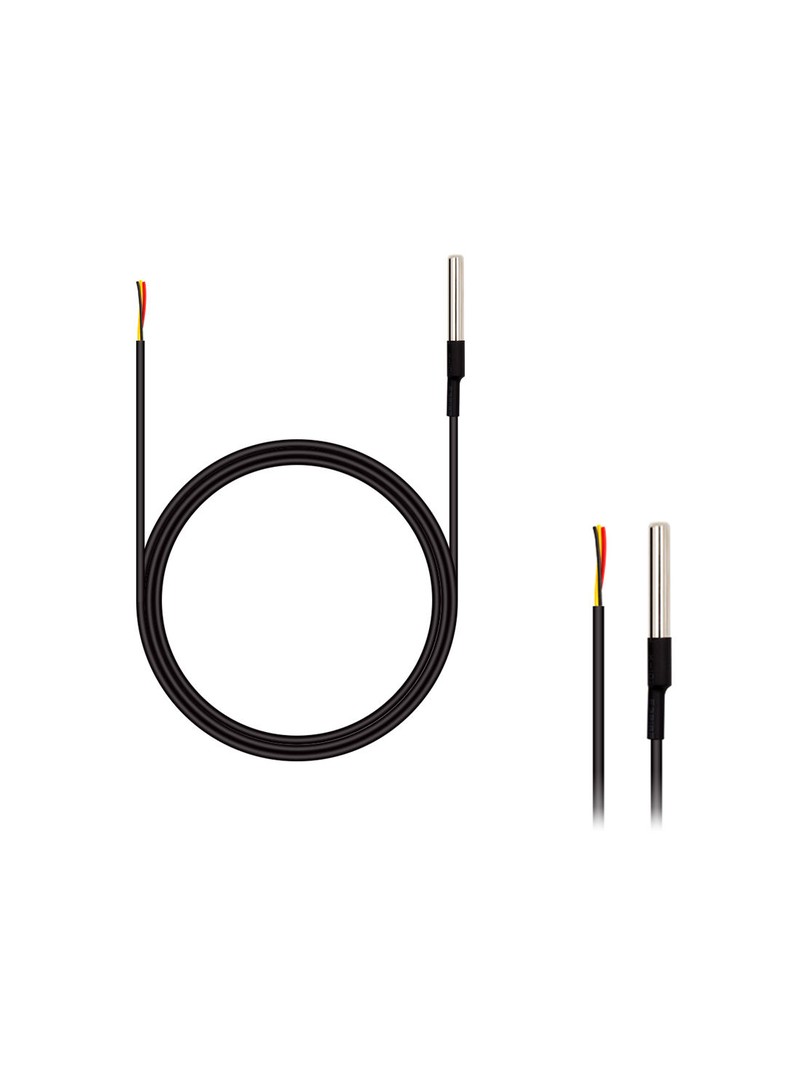

ProRock DS18B20 IP67 to wodoodporna cyfrowa sonda temperatury wykorzystująca oryginalny układ DS18B20. Czujnik zamknięty w stalowej nierdzewnej obudowie przeznaczony jest do pomiaru temperatury w środowiskach wilgotnych, cieczy oraz zastosowaniach przemysłowych i zewnętrznych.
Sonda wykorzystuje interfejs 1-Wire umożliwiający podłączenie wielu czujników do jednej linii danych. Każdy czujnik posiada unikalny kod ROM zaprogramowany fabrycznie, co pozwala na indywidualną identyfikację w systemach wielopunktowych. Elastyczny kabel i kompaktowa konstrukcja ułatwiają montaż w zbiornikach, rurociągach, akwariach, szklarniach i instalacjach HVAC.
Główne cechy
- Cyfrowy pomiar temperatury: komunikacja cyfrowa zapewnia odporność na zakłócenia i stałe odczytów
- Interfejs 1-Wire: umożliwia podłączenie wielu czujników do jednej linii danych z unikalną identyfikacją każdego urządzenia
- Wodoodporna obudowa: stalowa nierdzewna sonda zabezpieczona standardem IP67 do pracy w cieczach i środowiskach wilgotnych
- Oryginalny układ DS18B20: fabrycznie skalibrowany czujnik nie wymaga kalibracji użytkownika
- Zasilanie pasożytnicze: możliwość pracy bez dedykowanej linii zasilania VCC
- Unikalny identyfikator ROM: każdy czujnik posiada fabryczny kod umożliwiający adresowanie w systemach wielosondowych
Zasada działania
Czujnik DS18B20 komunikuje się z mikrokontrolerem za pomocą cyfrowego interfejsu 1-Wire wymagającego jednej linii danych i masy. Protokół 1-Wire pozwala na podłączenie wielu czujników równolegle do tej samej linii, a każdy z nich identyfikowany jest poprzez unikalny adres ROM. Sonda wykonuje pomiar temperatury i przesyła wynik w formie cyfrowej, eliminując wpływ zakłóceń analogowych. Czujnik może działać w trybie zasilania pasożytniczego, pobierając energię z linii danych podczas komunikacji, co redukuje liczbę wymaganych przewodów do dwóch.
Specyfikacja techniczna
- Układ scalony: DS18B20 (oryginalny)
- Interfejs: 1-Wire
- Napięcie zasilania: DC 3,0 – 5,5 V
- Zakres temperatur: −55 °C do +125 °C
- Dokładność: ±0,5 °C (typowa)
- Rozdzielczość: 9–12 bitów (programowalna)
- Identyfikator ROM: 64 bity (fabrycznie zaprogramowany)
- Materiał sondy: stal nierdzewna
- Wymiary sondy: 6 × 50 mm
- Stopień ochrony: IP67
- Długość kabla: 1 m
- Przekrój przewodów: 26 AWG
Wyprowadzenia (Pinout)
- Czerwony: VCC (zasilanie)
- Żółty: DATA (DQ) – linia danych 1-Wire
- Czarny: GND (masa)
Uwagi
- Prawidłowa komunikacja 1-Wire wymaga rezystora podciągającego na linii danych (typowo 4,7 kΩ).
- Tryb zasilania pasożytniczego umożliwia pracę czujnika przy użyciu tylko linii danych i masy.
- W instalacjach pod ciśnieniem lub w pełnym zanurzeniu należy zapewnić prawidłowe uszczelnienie punktów montażowych.
Typowe zastosowania
- Zbiorniki wodne i kotły
- Akwaria i stawy hodowlane
- Szklarnie i monitoring środowiskowy
- Systemy HVAC i chłodnicze
- Przemysłowy i zewnętrzny pomiar temperatury
Zawartość zestawu
- 1 × ProRock DS18B20 IP67 Wodoodporna Sonda Temperatury z kablem 1 m
Sonda ProRock DS18B20 IP67 łączy dokładny cyfrowy pomiar temperatury z z tworzywa obudową ze stali nierdzewnej, zapewniając działający pracę w wymagających zastosowaniach pomiarowych w środowiskach wilgotnych i przemysłowych.
