Zestaw zawiera pięćdziesiąt osiem rodzajów zębatek z uzębieniem prostym, przeznaczonych do konstrukcji robotycznych, modelarskich i projektów edukacyjnych. W skład zestawu wchodzą zębatki proste, koronne, podwójne, ślimakowe, koła pasowe oraz zębatki wrzecionowe. Wszystkie elementy wykonane są w module 0.5, co zapewnia kompatybilność i umożliwia budowę różnorodnych układów przeniesienia napędu.

Zestaw oferuje różne średnice otworów montażowych oraz dwa typy pasowania, co pozwala na dokładny dopasowanie do wałków silników i osi konstrukcyjnych. Produkt jest przeznaczony dla hobbystów, nauczycieli oraz osób realizujących projekty z zakresu robotyki i mechaniki.

Główne cechy

Gotowy asortyment: zestaw obejmuje pięćdziesiąt osiem rodzajów zębatek o różnych średnicach i liczbie zębów

Ujednolicony moduł: wszystkie zębatki wykonane w module 0.5 zapewniają pełną kompatybilność współpracy

Uzębienie proste: stałe przebieg zazębienia i przewidywalne zachowanie mechaniczne

Dwa typy pasowania: pasowanie ciasne A oraz luźne B umożliwiają dostosowanie do różnych tolerancji wałków

Różnorodność średnic otworów: otwory montażowe dostosowane do popularnych średnic wałków silników

Konstrukcje specjalizowane: zębatki koronne do przekładni kątowych, zębatki podwójne do układów redukcyjnych, zębatki ślimakowe do dużych przełożeń

Zasada działania

Zębatki proste z uzębieniem prostym przenoszą ruch obrotowy między równoległymi wałkami. Zębatki koronne umożliwiają zmianę kierunku obrotu między wałkami prostopadłymi. Zębatki pojedyncze i podwójne pozwalają na zwiększenie lub zmniejszenie prędkości obrotowej. Przekładnie ślimakowe zapewniają wysokie przełożenia redukcyjne oraz zmianę kierunku ruchu. Koła pasowe i zębatki wrzecionowe wspierają przeniesienie napędu za pomocą pasków.

Specyfikacja techniczna

Typ produktu: zestaw zębatek plastikowych z uzębieniem prostym

Liczba rodzajów zębatek: 58

Moduł: 0.5

Formuła średnicy: (liczba zębów + 2) × moduł

Średnice otworów: 1.5 mm / 2 mm / 2.5 mm / 3 mm

Typy pasowania: A (ciasne, −0.05 mm), B (luźne, +0.05 mm)

Materiał: tworzywo sztuczne

Przeznaczenie: układy silnikowe o niskim momencie obrotowym

Rodzaje zębatek w zestawie

Zębatki wrzecionowe (9 rodzajów): 8-1.5A, 9-2A, 8-2A, 10-2A, 12-2A, 14-2A, 16-2A, 18-2.5A, 18-3A

Zębatki koronne (10 rodzajów): C20-2.5A, C20-2A, C20-3A, C2410-2A, C2410-2B, C2810-2B, C28-2A, C3010-2B, C30-3A, C3610-2B

Zębatki pojedyncze (18 rodzajów): 20-2A, 26-2A, 24-2.5A, 28-2A, 30-2A, 36-2A, 38-2A, 38-3A, 40-2A, 42-2A, 44-2A, 44-2.5A, 46-2.5A, 48-2A, 50-3A, 52-2.5A, 56-2A, 56-3A

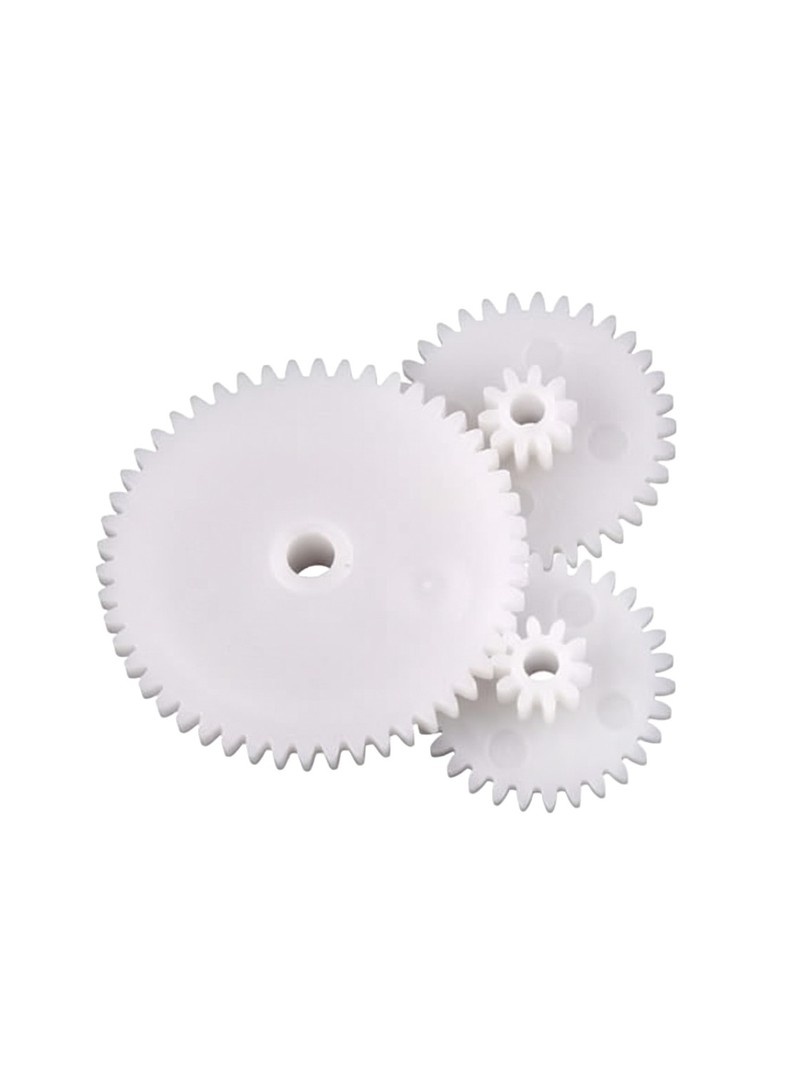

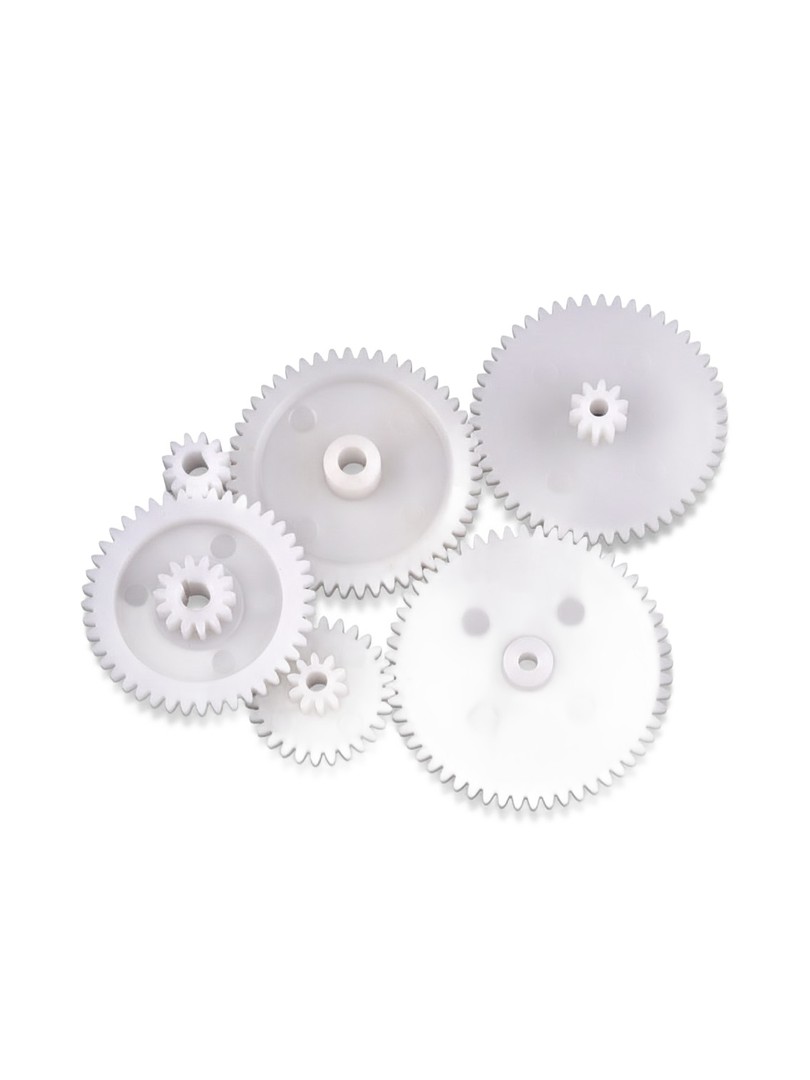

Zębatki podwójne (18 rodzajów): 1810-2A, 4812-2.5A, 2210-2B, 2410-2B, 2610-2B, 2808-2B, 4610-2B, 2810-2B, 3010-2B, 3210-2B, 3212-2B, 3412-2B, 3610-2B, 3808-2B, 4410-2B, 4810-2B, 5010-2B, 5610-2A

Zębatki ślimakowe (2 rodzaje): 6×6-2A, 6×8-2A

Koło pasowe (1 rodzaj): 6×6-2A

Uwagi

Wszystkie zębatki wykonane są w module 0.5 i są ze sobą kompatybilne.

Pasowanie typu A zapewnia ciasne osadzenie na wale, typ B zapewnia luźniejsze osadzenie.

Produkt przeznaczony jest do zastosowań edukacyjnych i hobbystycznych, nie do maszyn przemysłowych o wysokim obciążeniu.

Kompatybilność z wałkami silników zależy od tolerancji wykonania osi.

Typowe zastosowania

Mechanizmy robotów mobilnych i ramion robotycznych

Edukacja STEM oraz modele dydaktyczne

Eksperymenty z przekładniami mechanicznymi DIY

Projekty techniczne i naukowe

Urządzenia napędzane silnikami dla hobbystów

Zawartość zestawu

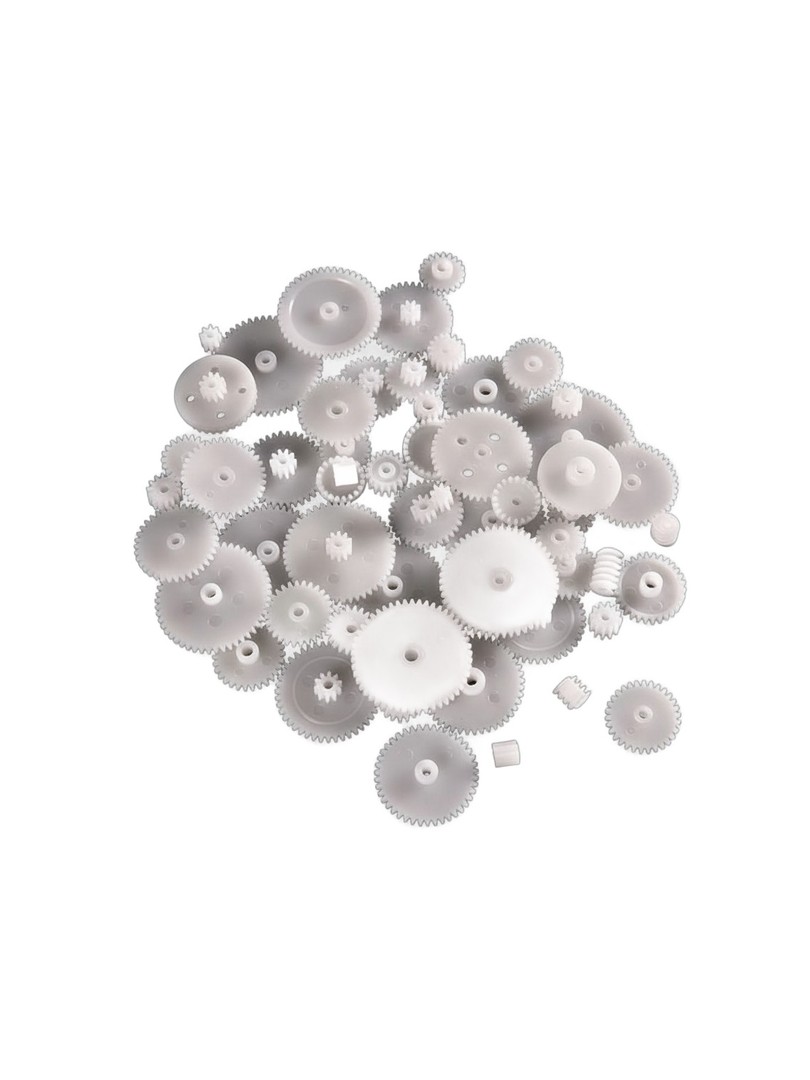

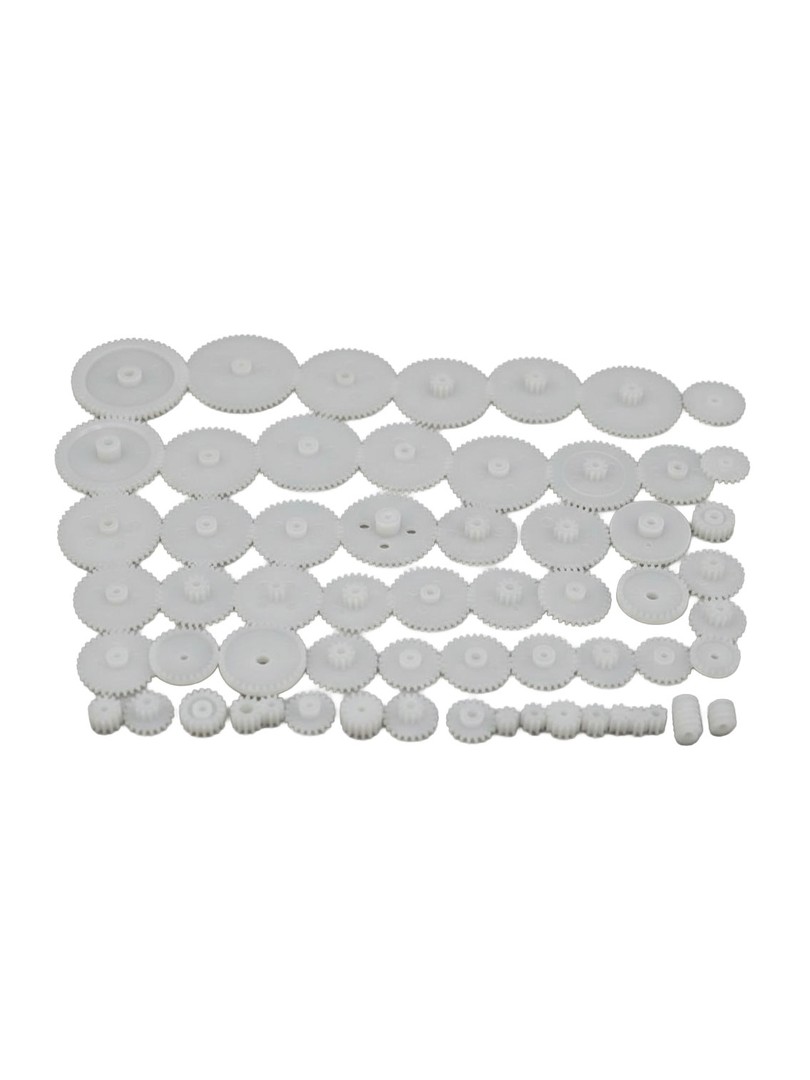

58 × Zębatki plastikowe (moduł 0.5, różne rodzaje)

Zestaw ProRock oferuje gotowy asortyment zębatek umożliwiający realizację złożonych projektów mechanicznych. Ujednolicony moduł i różnorodność typów zębatek pozwalają na swobodne projektowanie układów przeniesienia napędu w aplikacjach edukacyjnych i hobbystycznych.
