ProRock Diode Assortment 100PCS 1N4001-1N4007 1N5817-1N5819 Rectifier &

Zestaw diod prostowniczych i Schottky'ego ProRock 100 szt. 1N4001–1N4007 1N5817–1N5819 THT

100 szt. | 10 typów diod | 1N4001–1N4007 (prostownicze) | 1N5817–1N5819 (Schottky) | THT | pudełko z przegródkami

Zestaw diod ProRock to gotowy asortyment stu diod prostowniczych i Schottky'ego przeznaczonych do prototypowania, napraw elektronicznych oraz celów edukacyjnych. Zestaw łączy standardowe diody prostownicze z serii 1N400x z szybkimi diodami Schottky'ego z serii 1N581x, obejmując najbardziej rozpowszechnione typy stosowane w układach prostowania, zabezpieczenia przed odwrotną polaryzacją oraz w szybkich przełącznikach niskonapięciowych.

Wszystkie komponenty są posortowane i przechowywane w przezroczystym pudełku z przegródkami, co umożliwia szybką identyfikację oraz zorganizowaną pracę z elementami.

Główne cechy

• Zróżnicowany dobór typów: zestaw zawiera diody prostownicze oraz diody Schottky'ego w jednym opakowaniu
• Powszechnie stosowane wartości: wybór obejmuje typy używane w większości podstawowych układów elektronicznych
• Obudowa przewlekana: komponenty przystosowane do lutowania oraz montażu na płytkach stykowych
• Niska strata mocy: efektywne przewodzenie prądu w kierunku przewodzenia
• Zorganizowane przechowywanie: opisane pudełko z przegródkami ułatwia szybki dobór komponentów

Zasada działania

Diody umożliwiają przewodzenie prądu elektrycznego w jednym kierunku. Diody prostownicze z serii 1N400x służą do przekształcania prądu przemiennego na stały oraz zabezpieczenia przed odwrotną polaryzacją. Diody Schottky'ego z serii 1N581x charakteryzują się niższym napięciem przewodzenia w kierunku przewodzenia oraz szybszym czasem przełączania, co czyni je odpowiednimi do zastosowań niskonapięciowych i szybkich układów przełączających.

Specyfikacja techniczna

• Typ produktu: zestaw diod prostowniczych i Schottky'ego
• Całkowita liczba elementów: 100 szt.
• Zawarte serie diod: 1N4001, 1N4002, 1N4003, 1N4004, 1N4005, 1N4006, 1N4007, 1N5817, 1N5818, 1N5819
• Ilość każdego typu: 10 szt.
• Kategorie diod: prostownicze (1N400x), Schottky (1N581x)
• Typ montażu: THT (Through-Hole Technology)
• Typ obudowy: osiowa dwukońcówkowa

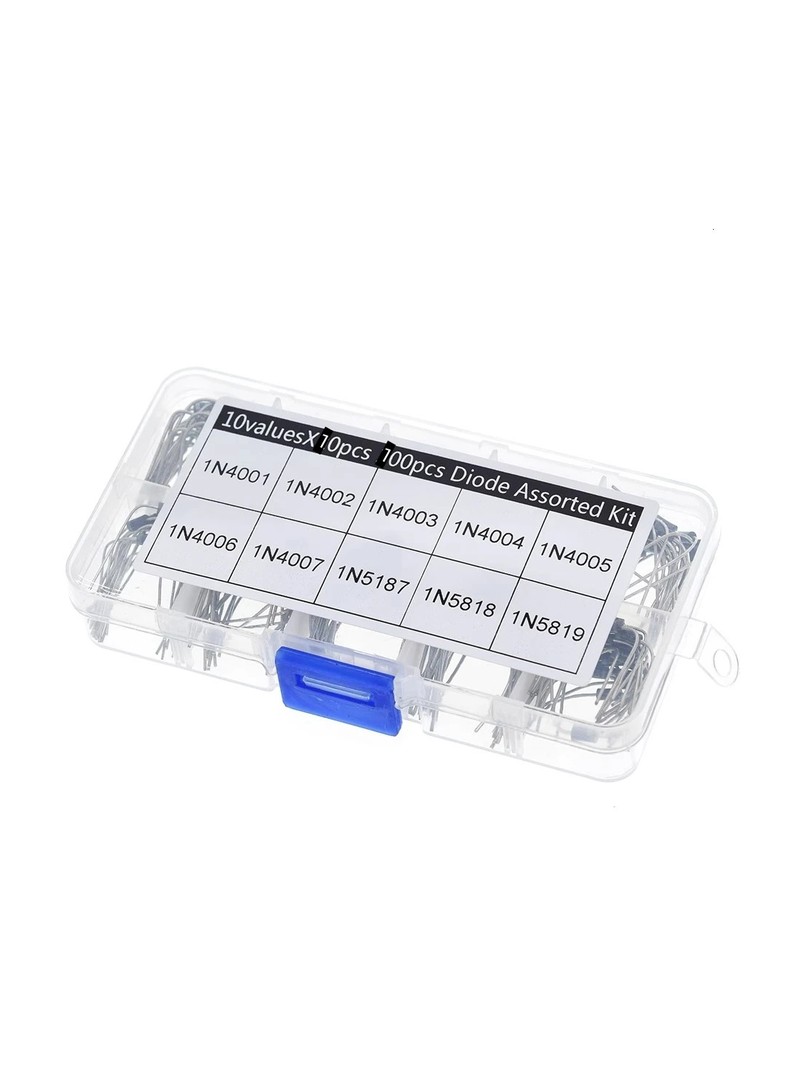

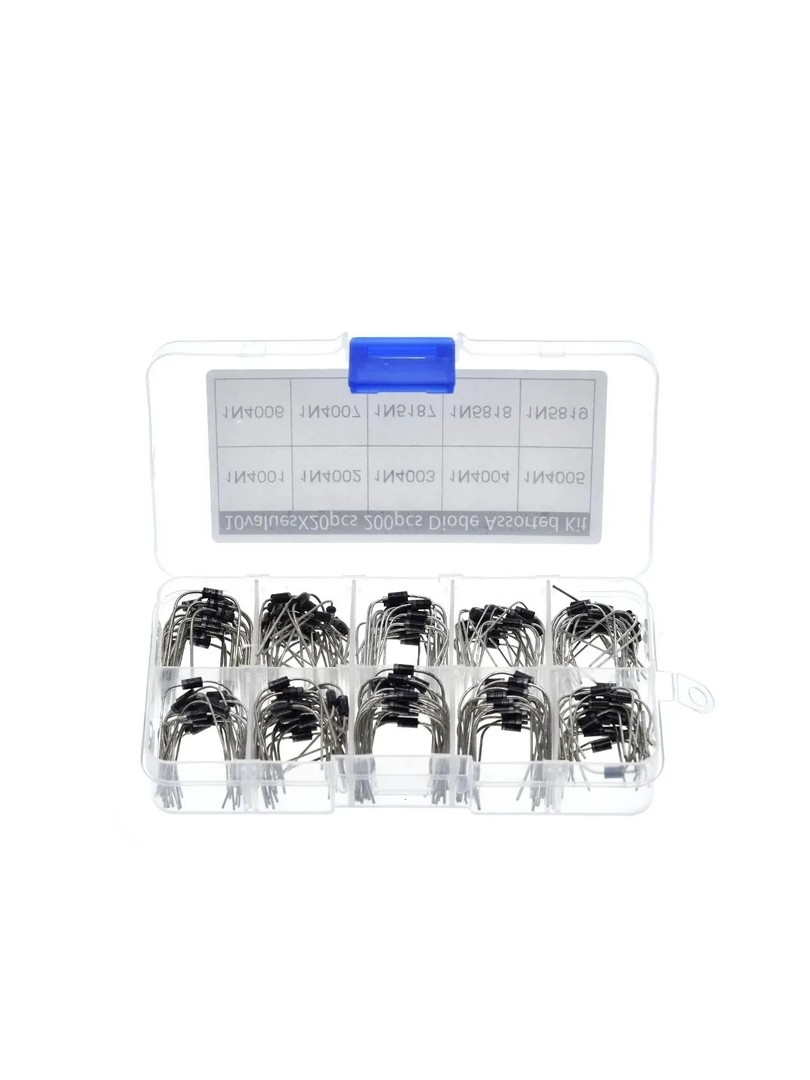

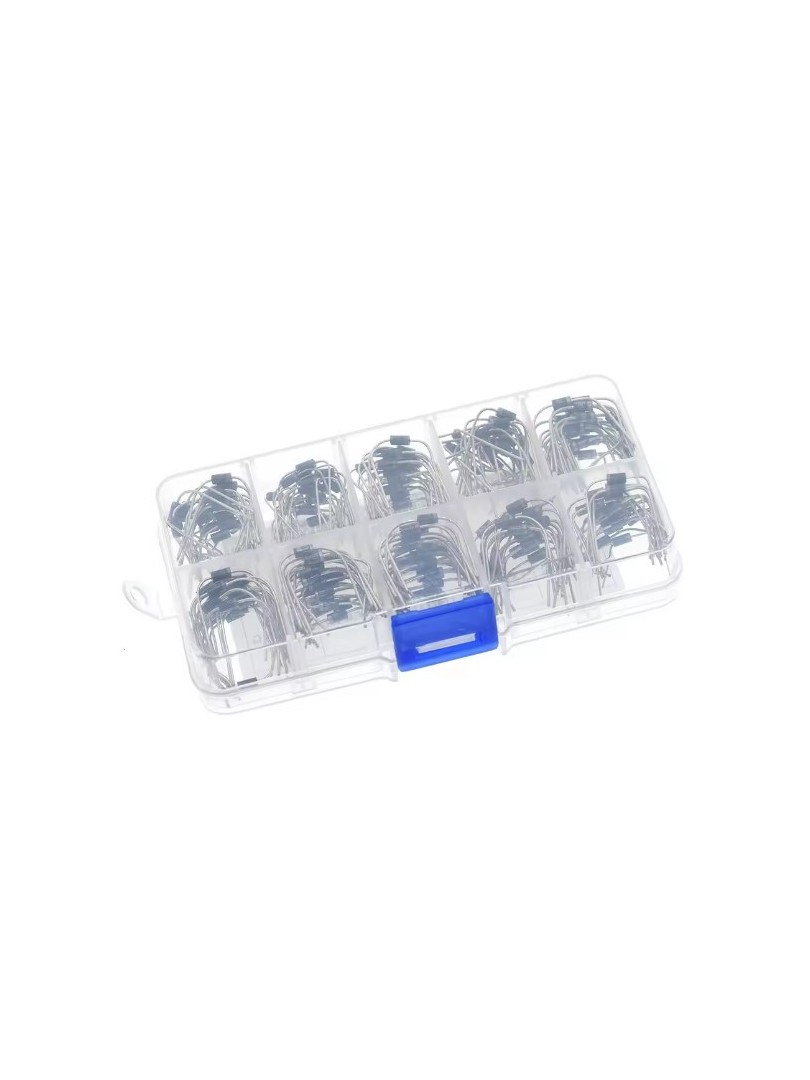

• Przechowywanie: przezroczyste pudełko z przegródkami

Uwagi

• Podczas montażu diod w układach elektronicznych należy zachować prawidłową polaryzację.
• Parametry napięciowe i prądowe diod muszą być zgodne z wymaganiami danego zastosowania.
• Diody Schottky'ego zalecane są do zastosowań niskonapięciowych oraz w układach wymagających szybkiego przełączania.
• Zestaw nie jest przeznaczony do przemysłowego prostowania mocy przekraczającego parametry znamionowe diod.

Typowe zastosowania

• Układy prostownicze prądu przemiennego na stały
• Zabezpieczenie przed odwrotną polaryzacją
• Prototypowanie zasilaczy
• Niskonapięciowe i szybkie układy przełączające
• Edukacja elektroniczna i naprawy

Zawartość zestawu

• 10 × dioda prostownicza 1N4001
• 10 × dioda prostownicza 1N4002
• 10 × dioda prostownicza 1N4003
• 10 × dioda prostownicza 1N4004
• 10 × dioda prostownicza 1N4005
• 10 × dioda prostownicza 1N4006
• 10 × dioda prostownicza 1N4007
• 10 × dioda Schottky'ego 1N5817
• 10 × dioda Schottky'ego 1N5818
• 10 × dioda Schottky'ego 1N5819
• 1 × pudełko z przegródkami

Zestaw diod prostowniczych i Schottky'ego ProRock stanowi praktyczny wybór podstawowych typów diod, co czyni go działający rozwiązaniem w codziennym projektowaniu elektronicznym, nauce oraz pracach serwisowych.
