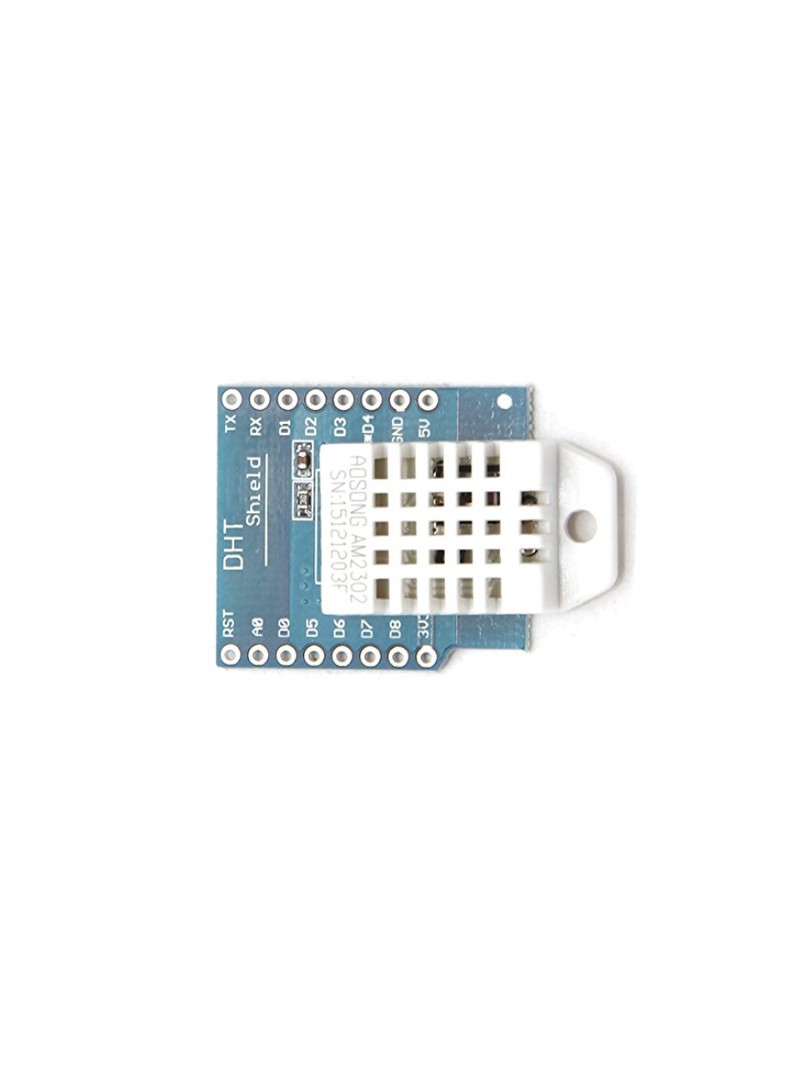

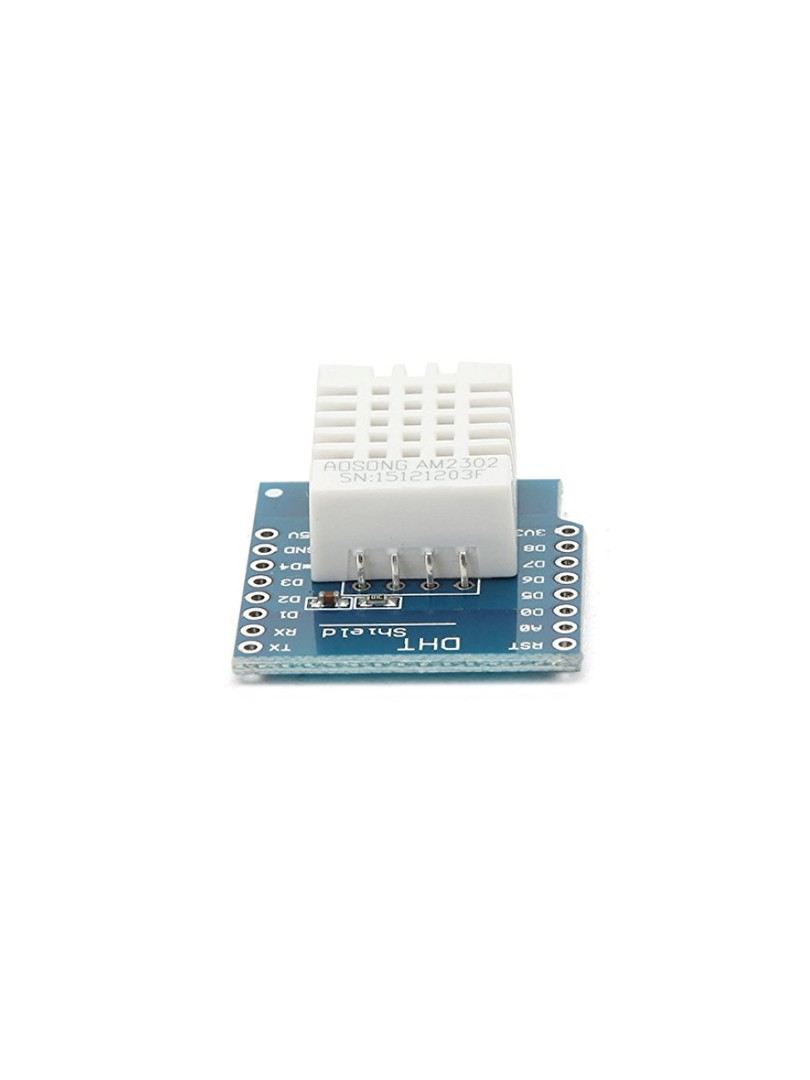

ProRock DHT Pro Shield to kompaktowy moduł pomiarowy zaprojektowany do bezpośredniego montażu na płytce WeMos D1 Mini. Wykorzystuje cyfrowy czujnik DHT22 do pomiaru temperatury otoczenia oraz wilgotności względnej powietrza. Moduł komunikuje się z mikrokontrolerem za pomocą jednoprzewodowego interfejsu cyfrowego, co upraszcza okablowanie i zwiększa stałe transmisji danych.

Shield w formacie stackable umożliwia łączenie z innymi modułami rozszerzeń D1 Mini. Zestaw zawiera różne warianty goldpin, co pozwala na elastyczny montaż w zależności od potrzeb projektu prototypowego lub finalnej instalacji.

Główne cechy

Pomiar temperatury i wilgotności: cyfrowy czujnik DHT22 rejestruje parametry środowiska

Interfejs jednoprzewodowy: transmisja danych odbywa się jedną linią cyfrową

Format shield: moduł zaprojektowany do bezpośredniego montażu na WeMos D1 Mini

Konstrukcja stackable: umożliwia łączenie z innymi modułami rozszerzeń D1 Mini

Elastyczny montaż: dołączone różne typy goldpin umożliwiają dopasowanie do wymagań projektu

Zasada działania

Czujnik DHT22 mierzy temperaturę otoczenia oraz wilgotność względną powietrza. Dane pomiarowe są wewnętrznie przetwarzane na sygnał cyfrowy. Pomiary są następnie przesyłane do mikrokontrolera przez pojedynczą linię danych. Mikroprocesor hosta odczytuje i przetwarza otrzymane wartości.

Specyfikacja techniczna

Typ produktu: shield czujnika temperatury i wilgotności

Czujnik: DHT22

Interfejs: jednoprzewodowy sygnał cyfrowy

Zakres pomiarowy temperatury: –40 °C do +80 °C

Dokładność pomiaru temperatury: ±0,5 °C

Zakres pomiarowy wilgotności: 0–99,9 %RH

Dokładność pomiaru wilgotności: ±2 %RH

Kompatybilność: WeMos D1 Mini

Wymiary modułu: około 28,1 × 25 × 7,6 mm

Wyprowadzenia (Pinout)

VCC: zasilanie z płytki D1 Mini

GND: masa

DATA: cyfrowa linia danych (jednoprzewodowa)

Uwagi

Moduł przeznaczony do bezpośredniego montażu stackable na płytkę WeMos D1 Mini.

Należy zapewnić odpowiednią cyrkulację powietrza wokół czujnika w celu uzyskania dokładnych pomiarów.

Nie zaleca się bezpośredniej ekspozycji na kondensację pary wodnej lub kontakt z wodą.

Typowe zastosowania

Monitorowanie parametrów środowiska w inteligentnym domu

Rejestrowanie temperatury i wilgotności w pomieszczeniach

Projekty IoT z funkcjami stacji pogodowej

Zastosowania edukacyjne i prototypowanie z ESP8266

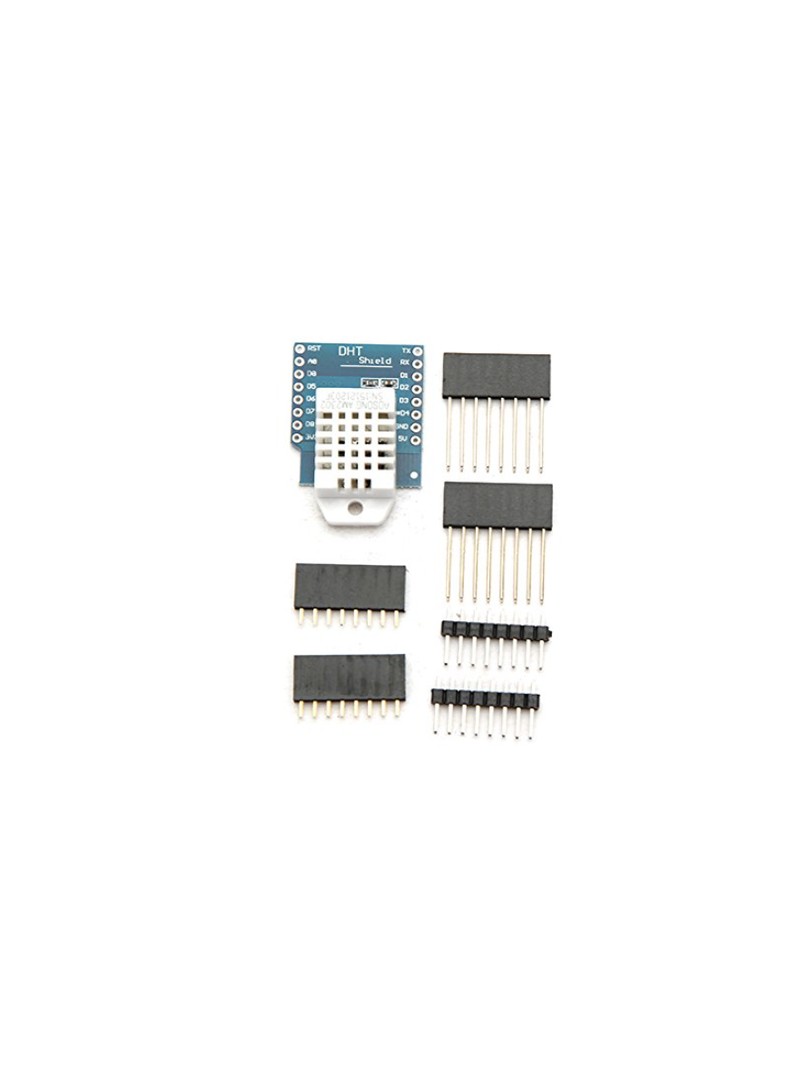

Zawartość zestawu

1 × ProRock DHT Pro Shield dla WeMos D1 Mini

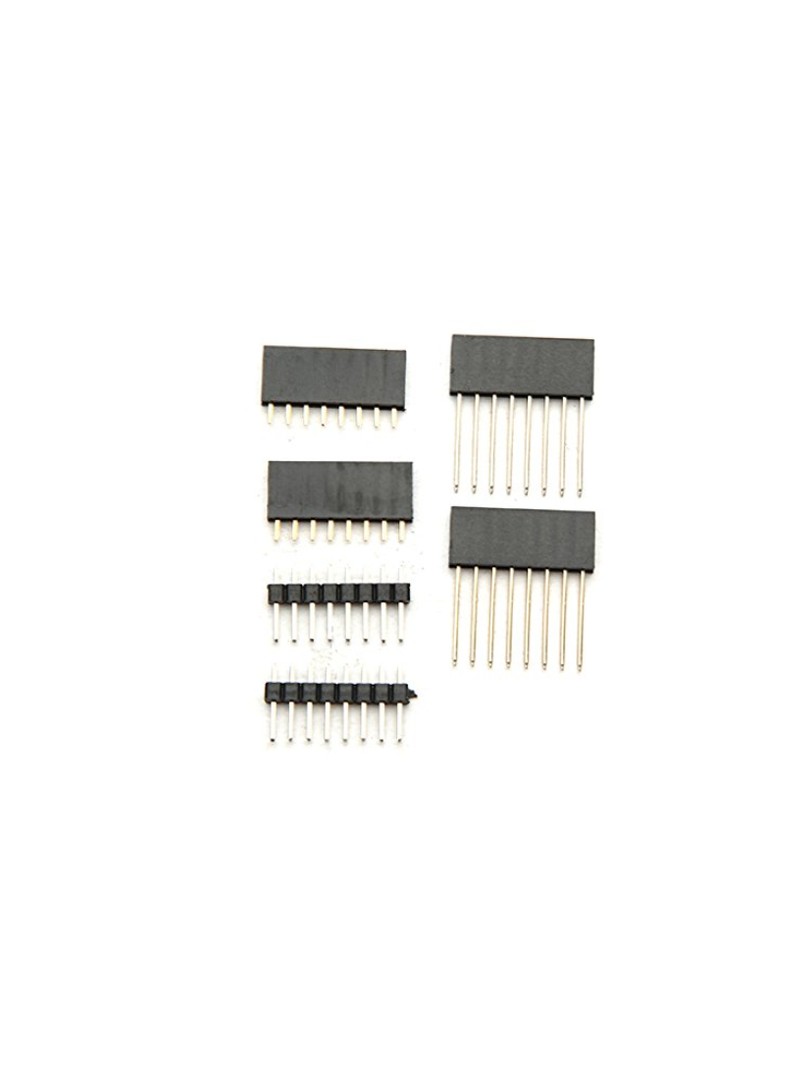

2 × długie żeńskie goldpin

2 × krótkie żeńskie goldpin

2 × standardowe goldpin

ProRock DHT Pro Shield dla WeMos D1 Mini stanowi kompaktowe rozwiązanie do cyfrowego pomiaru temperatury i wilgotności w projektach opartych na ESP8266. Konstrukcja stackable oraz dołączone warianty goldpin zapewniają wygodę montażu i integracji z innymi modułami rozszerzeń.

ProRock DHT22 Shield D1 Mini WiFi 1-Sensor

ProRock DHT22 Shield D1 Mini WiFi – Moduł czujnika temperatury i wilgotności

DHT22 | interfejs jednoprzewodowy | zakres temperatury –40 °C do +80 °C | dokładność ±0,5 °C | wilgotność 0–99,9 %RH | dokładność ±2 %RH | wymiary 28,1 × 25 × 7,6 mm
