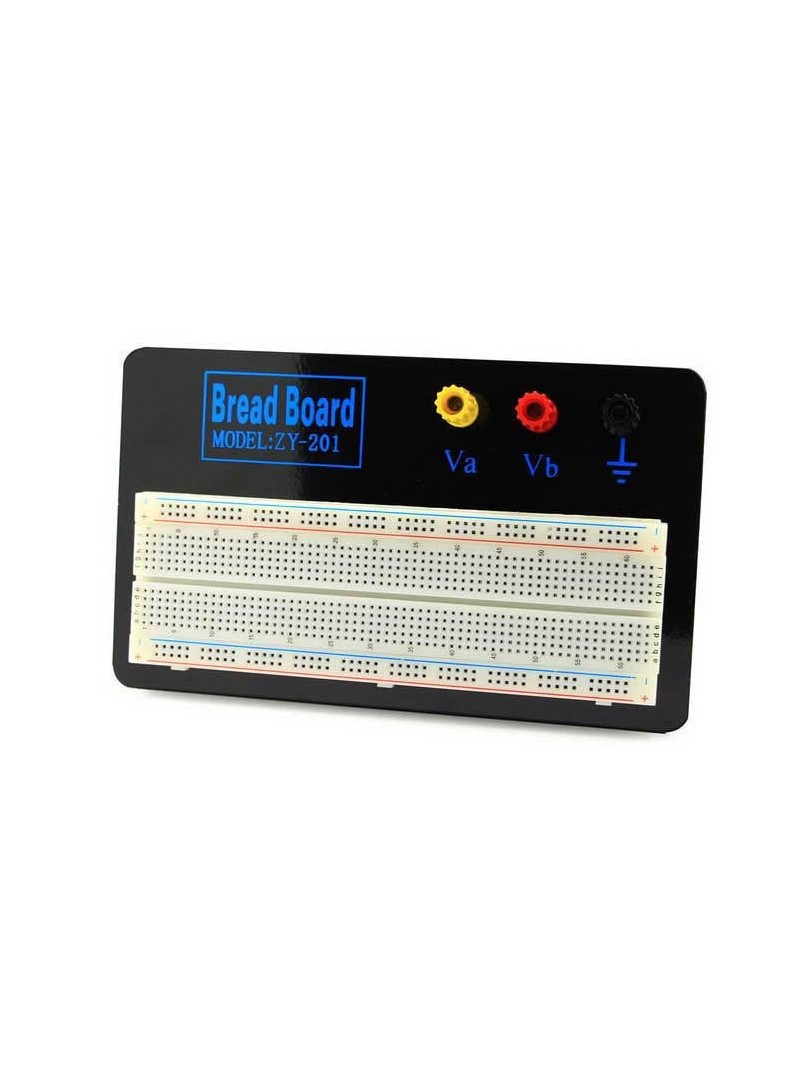

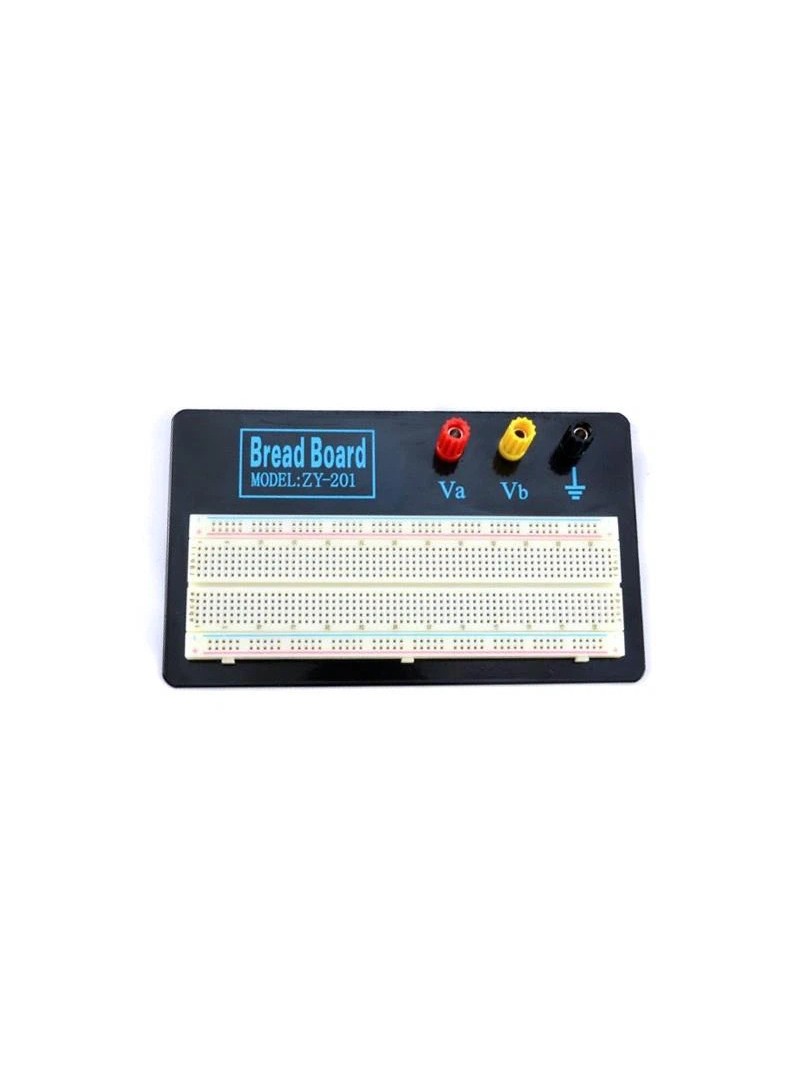

ProRock ZY-201 to techniczny płytka stykowa przeznaczona do prototypowania i testowania układów elektronicznych bez konieczności lutowania. Konstrukcja oparta na sztywnej podstawie z czarnego anodyzowanego aluminium zapewnia stałe podczas pracy, a zintegrowane gniazda banana umożliwiają wygodne podłączenie zewnętrznego zasilania i sygnałów. Czytelny układ punktów stykowych oraz oznaczeń kolorystycznych ułatwia montaż komponentów i diagnostykę obwodów.

Płytka znajduje zastosowanie w laboratoriach edukacyjnych, warsztatach inżynierskich oraz w projektach hobbystycznych wymagających wielokrotnego montażu i modyfikacji układów elektronicznych. Dzięki wysokiej jakości stykom sprężynowym z brązu fosforowego pokrytym niklem zapewnia działający połączenia elektryczne.

Główne cechy

Duża pojemność punktów stykowych: umożliwia budowę średnich i złożonych układów elektronicznych

Sztywna podstawa aluminiowa: zapewnia stałe podczas pracy i zapobiega odkształceniom płytki

Gniazda banana: pozwalają na bezpośrednie podłączenie zasilaczy laboratoryjnych i generatorów sygnałowych

Bezlutowniowy montaż: umożliwia szybkie budowanie prototypów oraz łatwą modyfikację układów

Oznaczenia współrzędnych: ułatwiają dokładny umieszczanie komponentów i wyszukiwanie połączeń

Wysokiej jakości styki sprężynowe: zapewniają z tworzywa i działający połączenia elektryczne

Specyfikacja techniczna

Model: ZY-201

Całkowita liczba punktów stykowych: 830

Punkty stykowe w strefie roboczej: 630

Punkty stykowe w szynach zasilających: 2 × 100 (200 łącznie)

Liczba gniazd banana: 3

Materiał styków: brąz fosforowy niklowany

Kompatybilny przekrój przewodów: AWG 20–29 (do Ø0,8 mm)

Materiał obudowy: ABS

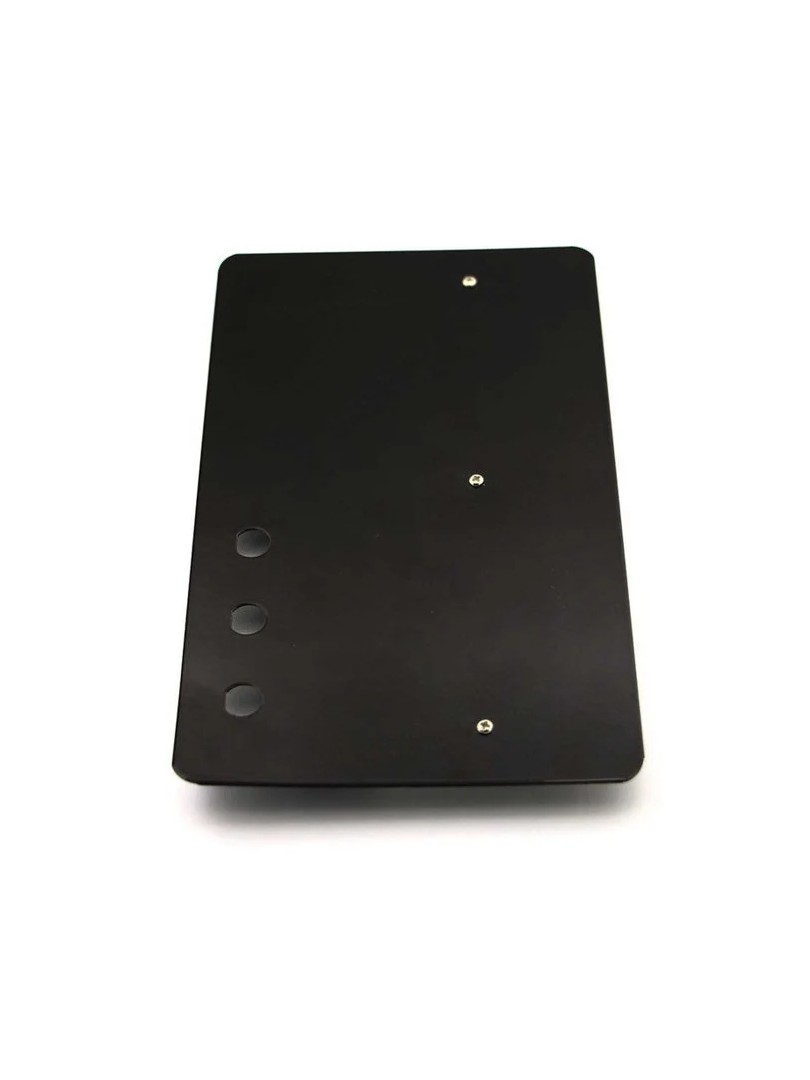

Materiał podstawy: anodyzowane aluminium (czarne)

Wymiary: ok. 165 × 54 × 8,5 mm

Uwagi

Zestaw nie zawiera komponentów elektronicznych ani przewodów połączeniowych.

Gniazda banana umożliwiają łatwe podłączenie zewnętrznych zasilaczy laboratoryjnych.

Produkt przeznaczony do użytku w środowisku biurkowym i laboratoryjnym.

Typowe zastosowania

Eksperymenty elektroniczne i testowanie układów

Prototypowanie projektów z Arduino i innymi mikrokontrolerami

Budowa układów robotycznych i automatyki

Laboratoria edukacyjne i szkolenia z elektroniki

Zawartość zestawu

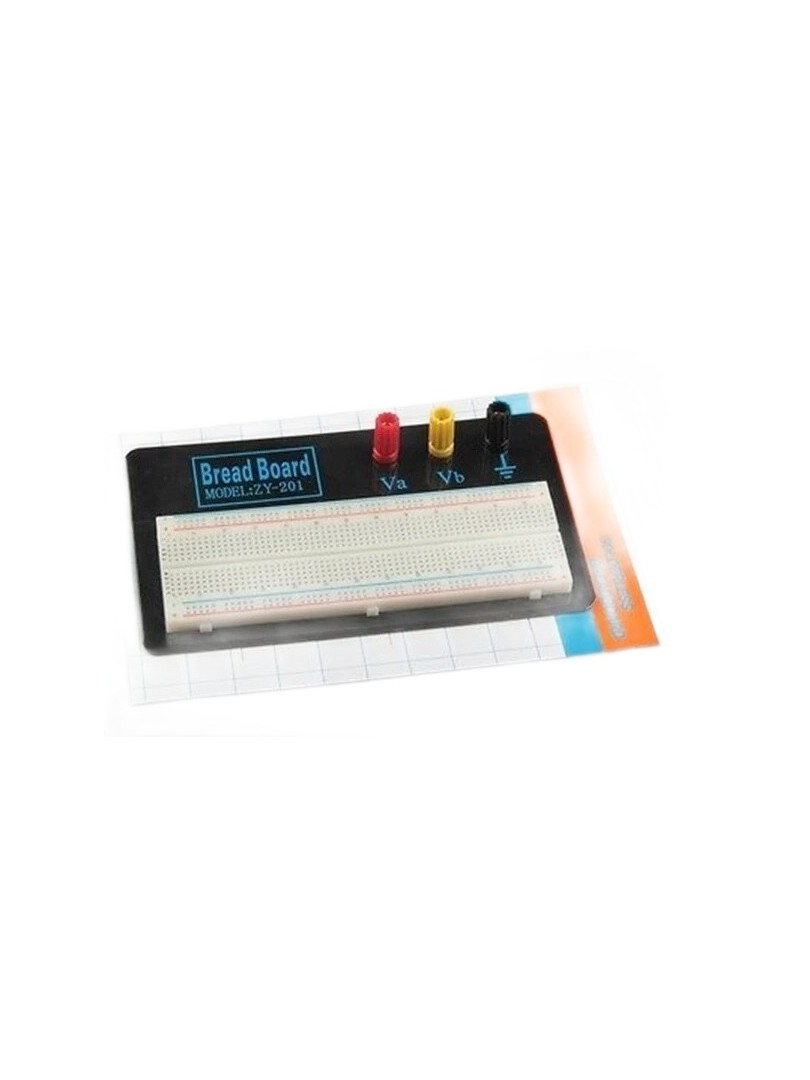

1 × płytka stykowa ProRock ZY-201 830 punktów z podstawą aluminiową i gniazdami banana

ProRock ZY-201 stanowi stałe i dobrze zorganizowaną platformę do prototypowania i eksperymentów elektronicznych, która sprawdzi się zarówno w rękach studentów, hobbystów, jak i inżynierów budujących techniczny prototypy układów.
