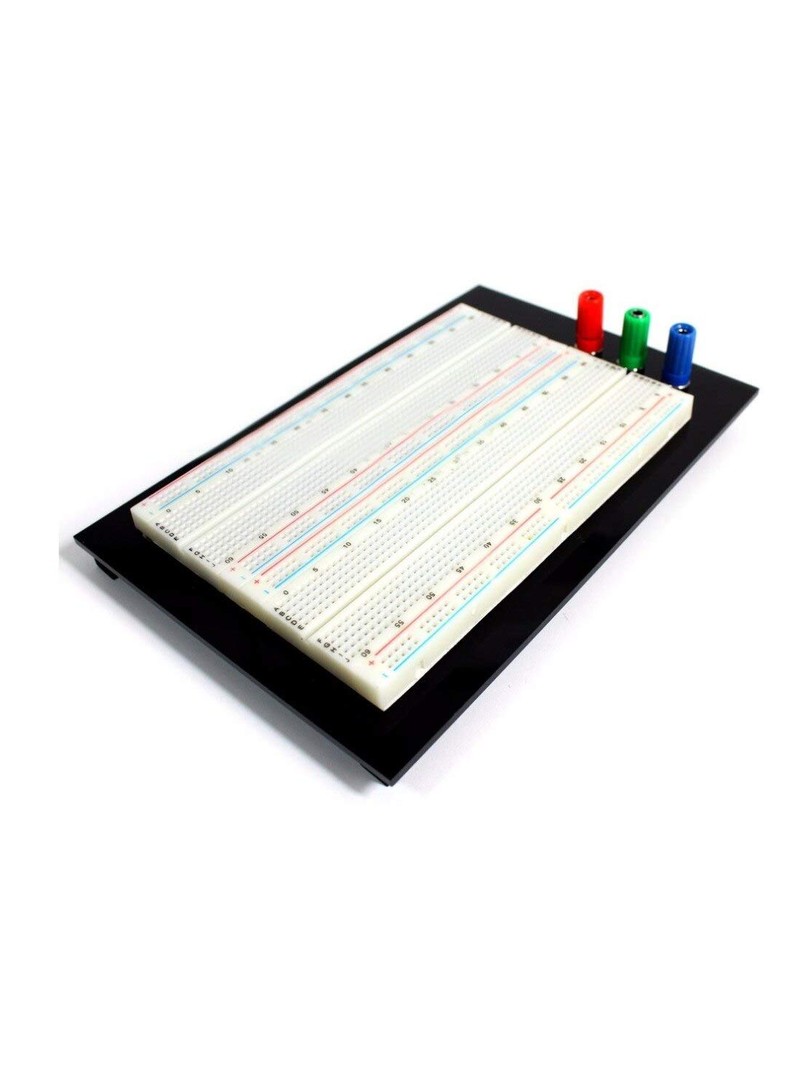

ProRock ZY-204 to techniczny płytka stykowa bezlutownicza zaprojektowana dla rozbudowanych zastosowań prototypowych, testowych i edukacyjnych. Konstrukcja oparta na sztywnej aluminiowej podstawie zapewnia stałe podczas montażu złożonych układów elektronicznych. Zintegrowane gniazda bananowe umożliwiają wygodne podłączenie zewnętrznego zasilania, eliminując potrzebę stosowania dodatkowych zacisków.

Płytka oferuje dużą powierzchnię roboczą z kolorowym oznakowaniem współrzędnych, co ułatwia organizację połączeń i diagnozowanie układów. Kontakty wykonane z fosforowego brązu z powłoką niklową gwarantują działający połączenia elektryczne. Wielokrotne wykorzystanie płytki przyspiesza proces projektowania i modyfikacji prototypów.

Główne cechy

Rozbudowana powierzchnia robocza: umożliwia tworzenie złożonych układów z wieloma modułami i czujnikami

Podwójne linie terminali: przeznaczone do rozmieszczenia komponentów sygnałowych i połączeń między układami

Cztery linie zasilające: dedykowane szyny dystrybucji napięć zasilających w układzie

Aluminiowa podstawa: zapewnia stałe mechaniczną i odporność na deformacje podczas pracy

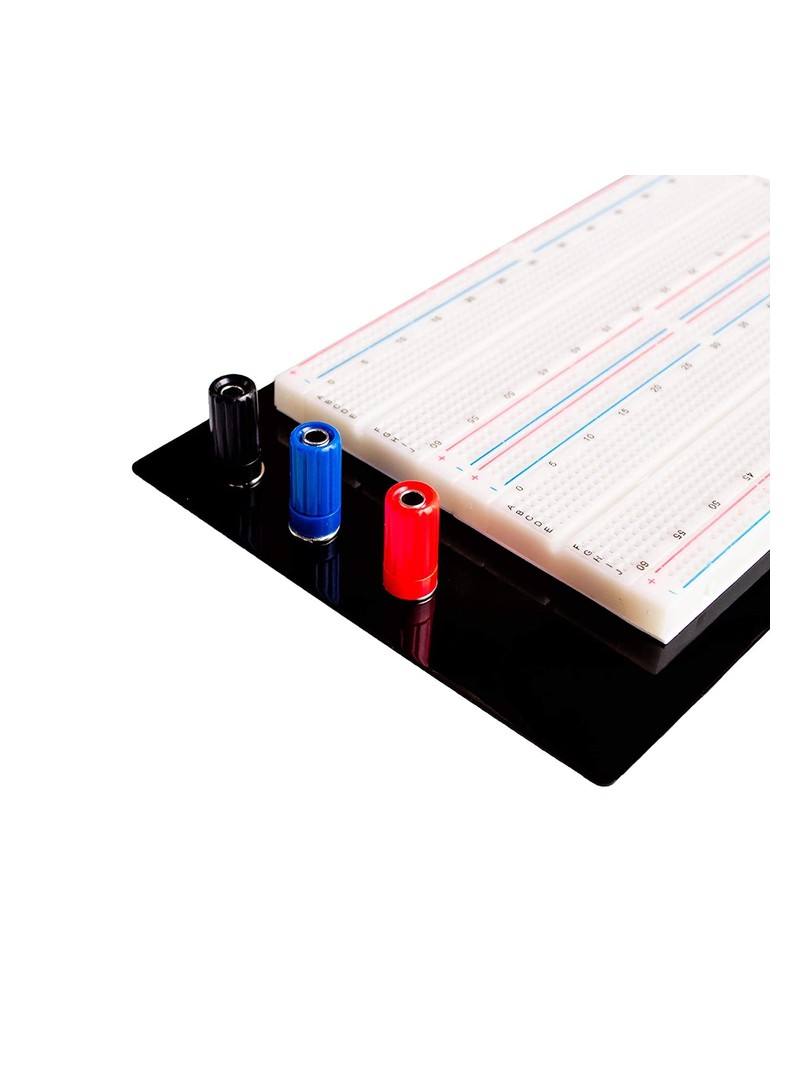

Zintegrowane gniazda bananowe: umożliwiają bezpośrednie podłączenie zasilaczy laboratoryjnych bez dodatkowych adapterów

Kolorowe oznaczenia współrzędnych: ułatwiają lokalizację punktów połączeń i dokumentację układów

Kontakty niklowane: zapewniają niską rezystancję przejścia i odporność na korozję

Zasada działania

Płytka stykowa składa się z matrycy otworów połączonych wewnętrznymi kontaktami sprężynowymi wykonanymi z fosforowego brązu. Otwory w liniach terminali połączone są w grupy pionowe, natomiast otwory w liniach zasilających tworzą długie szyny poziome. Wprowadzenie wyprowadzenia komponentu lub przewodu do otworu powoduje sprężyste zablokowanie w kontakcie, tworząc działający połączenie elektryczne. Gniazda bananowe na panelu czołowym są elektrycznie połączone z wybranymi liniami zasilającymi, umożliwiając bezpośrednie zasilanie układu z zewnętrznego źródła.

Specyfikacja techniczna

Model: ZY-204

Całkowita liczba punktów kontaktowych: 1660

Liczba punktów w liniach terminali: 1260 (2 linie)

Liczba punktów w liniach zasilających: 400 (4 linie)

Liczba gniazd bananowych: 3

Materiał kontaktów: fosforowy brąz z powłoką niklową

Średnica kompatybilnych przewodów: AWG 20–29 (do Ø0,8 mm)

Materiał obudowy: tworzywo ABS

Materiał podstawy: aluminium anodowane (czarne)

Wymiary całkowite: ok. 215 × 130 mm

Uwagi

Komponenty elektroniczne i przewody połączeniowe nie są dołączone do zestawu.

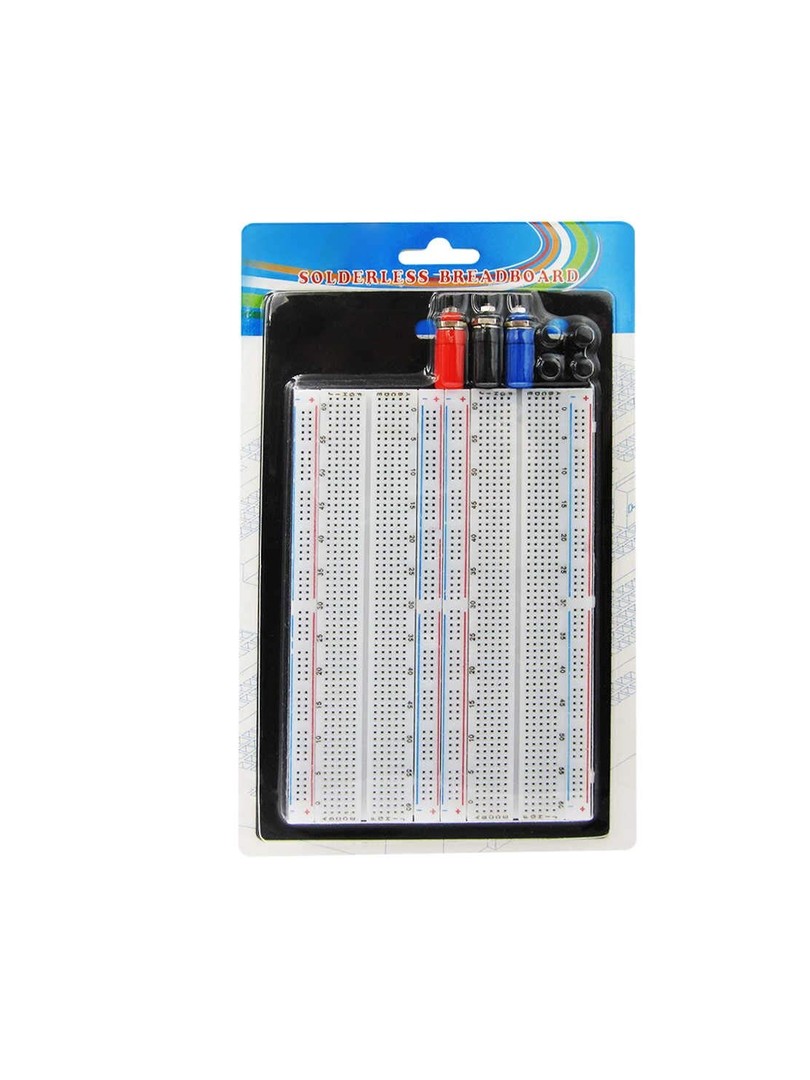

Produkt dostarczany jest bez opakowania detalicznego, w bezpiecznym opakowaniu transportowym.

Typowe zastosowania

Rozbudowane prototypowanie i testowanie układów elektronicznych

Systemy oparte na Arduino i innych mikrokontrolerach

Projekty robotyczne i automatyki

Laboratoria edukacyjne i szkoleniowe

Zawartość zestawu

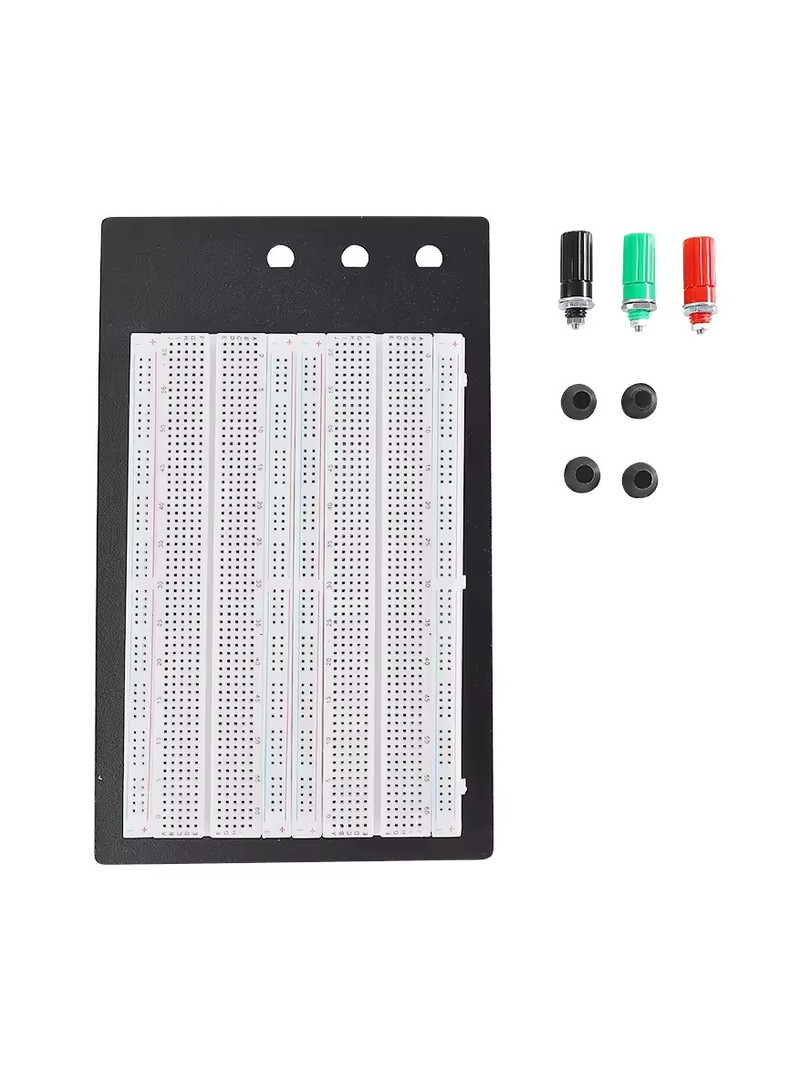

1 × płytka stykowa ProRock ZY-204 1660 punktów

ProRock ZY-204 stanowi techniczny rozwiązanie dla inżynierów, nauczycieli i rozbudowanych hobbystów, którzy potrzebują przestronnej i stałe platformy do realizacji wymagających projektów prototypowych.
