ProRock BMP280 Sensor Czułość Ciśnienia, Temperatura, Wysokość, I2C/SPI, 5V

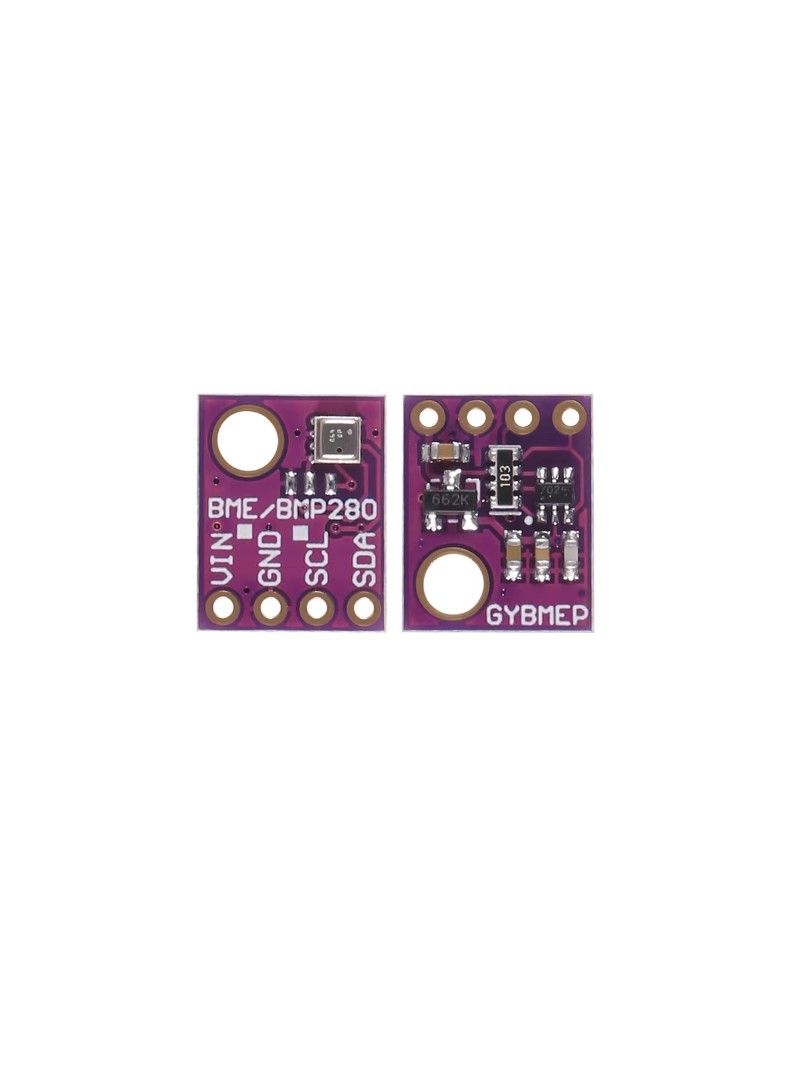

Moduł czujnika ciśnienia atmosferycznego ProRock GY-BMP280-5V z funkcją wysokościomierza i interfejsem I2C/SPI

BMP280 | 300–1100 hPa | dokładność ±1 hPa | rozdzielczość wysokości 1 m | -40 °C do +85 °C | I2C do 3,4 MHz | SPI do 10 MHz | zasilanie 3,3–5 V | wymiary PCB 13 × 10 mm

Moduł czujnika ciśnienia atmosferycznego ProRock GY-BMP280-5V wykorzystuje sensor BMP280 do dokładny pomiaru ciśnienia barometrycznego oraz temperatury. Dzięki wbudowanemu regulatorowi napięcia i dopasowaniu poziomów logicznych moduł jest kompatybilny z systemami zasilanymi napięciem pięciu woltów, co umożliwia bezpośrednie podłączenie do popularnych platform mikrokontrolerowych.

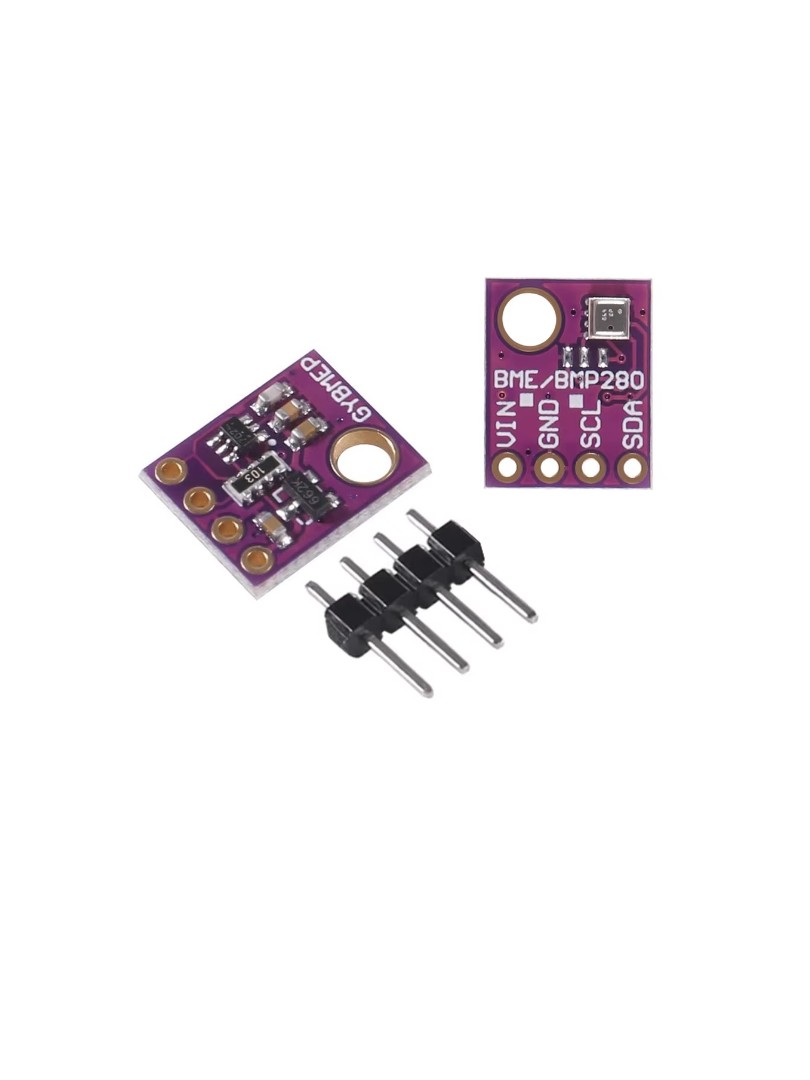

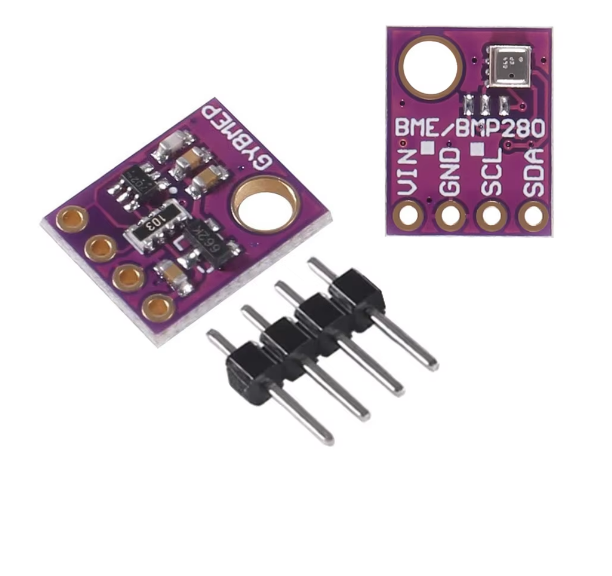

Produkt dostarczany jest w wersji nielutowanej, co pozwala na elastyczny dobór złączy oraz dostosowanie montażu do indywidualnych wymagań projektowych. Moduł obsługuje interfejsy komunikacyjne I2C oraz SPI, umożliwiając integrację z zestawem systemów wbudowanych i aplikacji Internetu Rzeczy.

Główne cechy

• Dokładny pomiar ciśnienia: sensor BMP280 stanowi zaawansowaną alternatywę dla wcześniejszych modeli BMP180 i BMP085, zapewniając wysoką dokładność pomiaru ciśnienia barometrycznego
• Funkcja wysokościomierza: umożliwia oszacowanie wysokości względnej na podstawie danych o ciśnieniu atmosferycznym z wykorzystaniem standardowych wzorów atmosferycznych
• Dwa interfejsy cyfrowe: obsługa zarówno magistrali I2C jak i SPI pozwala na wybór optymalnego sposobu komunikacji w zależności od architektury systemu
• Kompatybilność z systemami pięciowoltowymi: układ regulacji napięcia oraz dopasowania poziomów logicznych zapewnia bezpieczne połączenie z mikrokontrolerami zasilanymi napięciem pięciu woltów
• Nielutowana konfiguracja: brak fabrycznie przylutowanych wyprowadzeń umożliwia swobodny dobór typu i sposobu montażu złączy pinowych
• Kompensacja temperaturowa: wewnętrzne dane kalibracyjne kompensują dryfty temperaturowe oraz nieliniowość charakterystyki sensora

Zasada działania

Pomiar ciśnienia atmosferycznego realizowany jest przez mikroelektromechaniczny element piezorezystancyjny, który zmienia swoją rezystancję w odpowiedzi na siły wywierane przez otaczające powietrze. Temperatura mierzona jest przez zintegrowany dokładny czujnik termiczny. Dane kalibracyjne zapisane fabrycznie w pamięci sensora służą do kompensacji wpływu temperatury na wynik pomiaru oraz eliminacji nieliniowości charakterystyki. Dane o ciśnieniu mogą być przeliczane na wysokość względną przy użyciu standardowych wzorów opisujących rozkład ciśnienia w atmosferze ziemskiej.

Specyfikacja techniczna

• Model modułu: GY-BMP280-5V
• Sensor główny: BMP280
• Mierzone parametry: ciśnienie atmosferyczne, temperatura
• Zakres pomiaru ciśnienia: 300 hPa do 1100 hPa
• Dokładność pomiaru ciśnienia: ±1 hPa
• Rozdzielczość wysokości: około 1 m
• Zakres pomiaru temperatury: -40 °C do +85 °C
• Dokładność pomiaru temperatury: ±1 °C
• Napięcie zasilania modułu: DC 3,3 V do 5 V
• Napięcie rdzenia sensora: regulowane wewnętrznie do niskiego napięcia
• Interfejsy komunikacyjne: I2C i SPI
• Maksymalna prędkość I2C: do 3,4 MHz
• Maksymalna prędkość SPI: do 10 MHz
• Wymiary PCB: około 13 × 10 mm

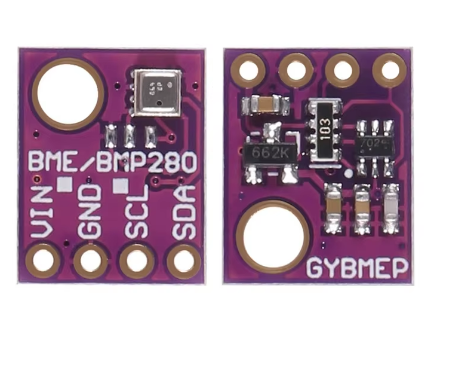

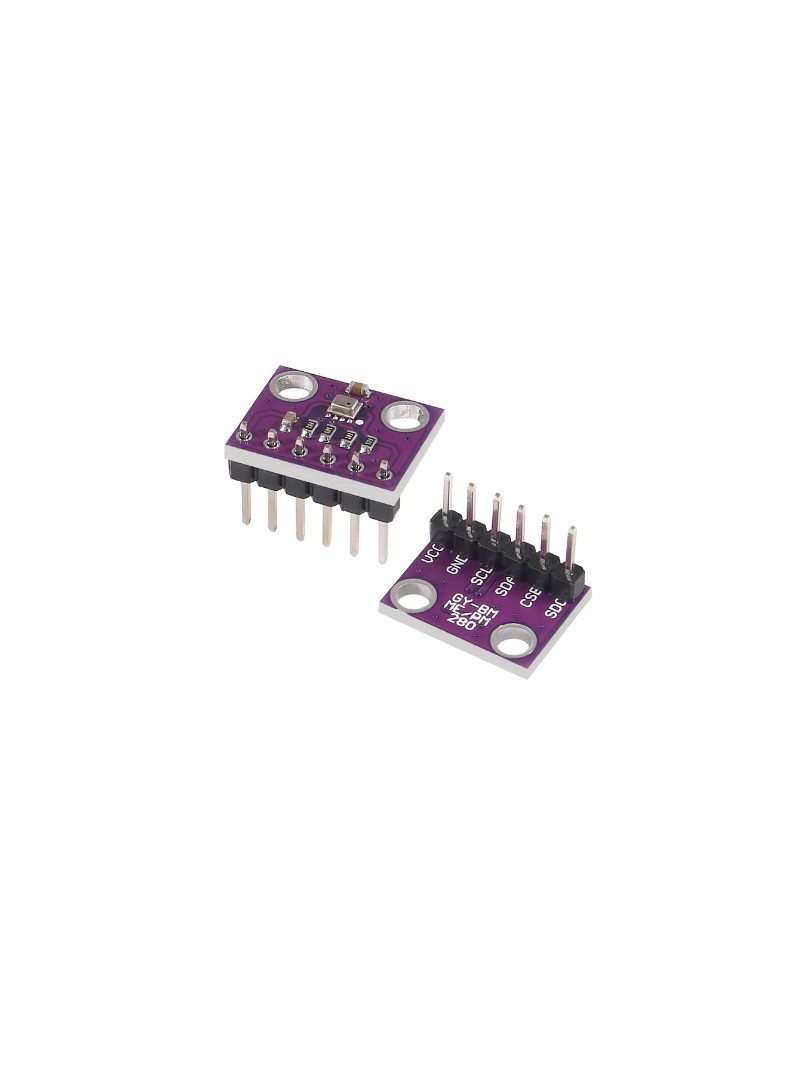

Wyprowadzenia

• VCC: wejście zasilania (5 V)
• GND: masa
• SCL / SCK: zegar I2C lub zegar SPI
• SDA / MOSI: dane I2C lub wejście danych SPI
• MISO: wyjście danych SPI
• CS: wybór układu SPI

Uwagi

• Moduł umożliwia pomiar wyłącznie ciśnienia atmosferycznego oraz temperatury i nie posiada funkcji pomiaru wilgotności.
• Obliczenie wysokości względnej wymaga znajomości ciśnienia na poziomie morza jako wartości referencyjnej.
• Wyprowadzenia dostarczone w wersji nielutowanej umożliwiają indywidualny dobór typu złączy.

Typowe zastosowania

• Systemy nawigacji wewnętrznej i zewnętrznej
• Oszacowanie wysokości oraz prędkości pionowej
• Stacje pogodowe i monitorowanie ciśnienia barometrycznego
• Urządzenia sportowe, rekreacyjne i przenośne
• Projekty edukacyjne, STEM oraz elektronika DIY

Zawartość zestawu

• 1 × Moduł czujnika ciśnienia atmosferycznego ProRock GY-BMP280-5V (nielutowany)

Moduł ProRock GY-BMP280-5V stanowi działający rozwiązanie do dokładny pomiaru ciśnienia barometrycznego i temperatury z pełną kompatybilnością z systemami zasilanymi napięciem pięciu woltów, przeznaczone do zastosowań w systemach nawigacyjnych, stacjach pogodowych oraz projektach edukacyjnych.
