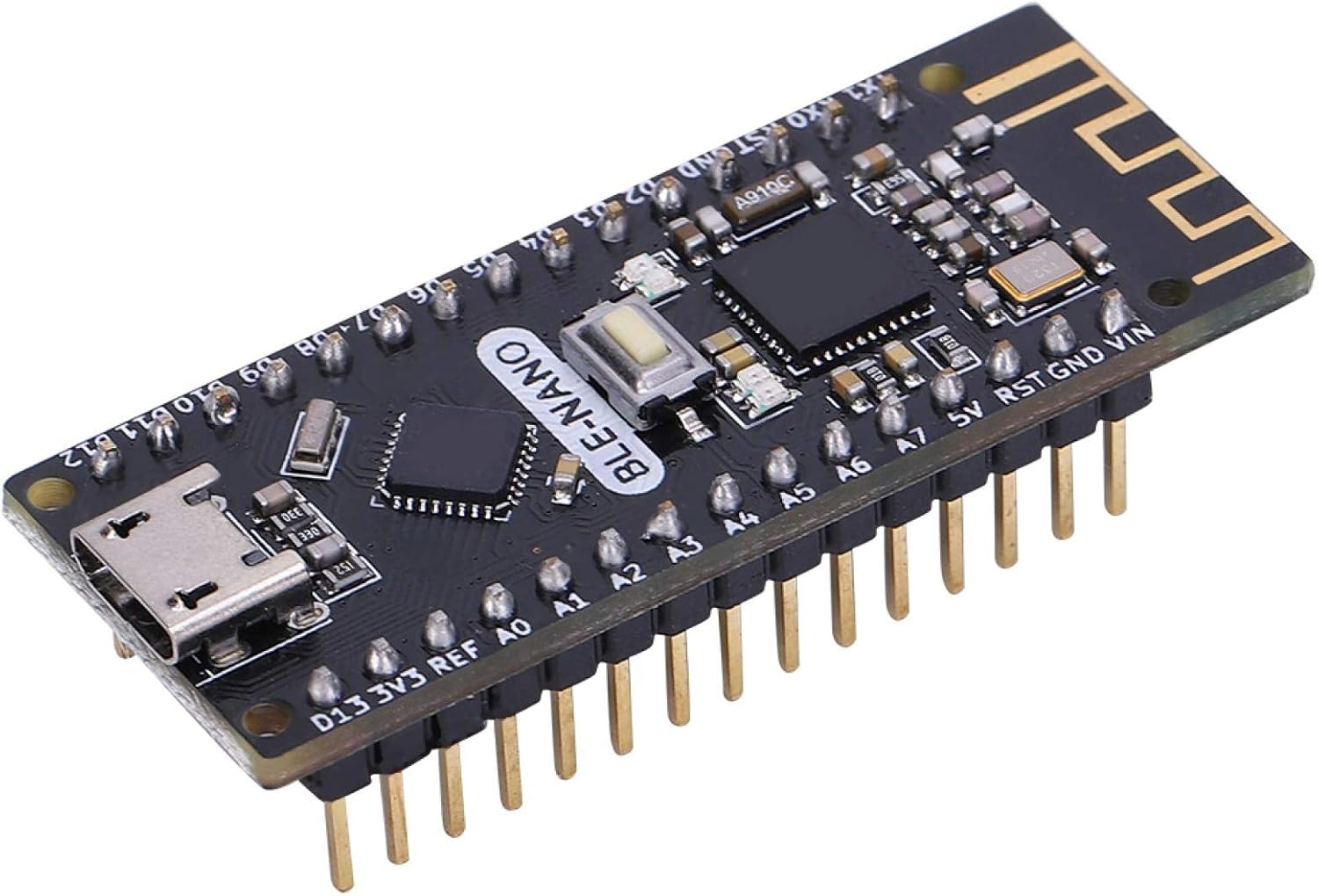

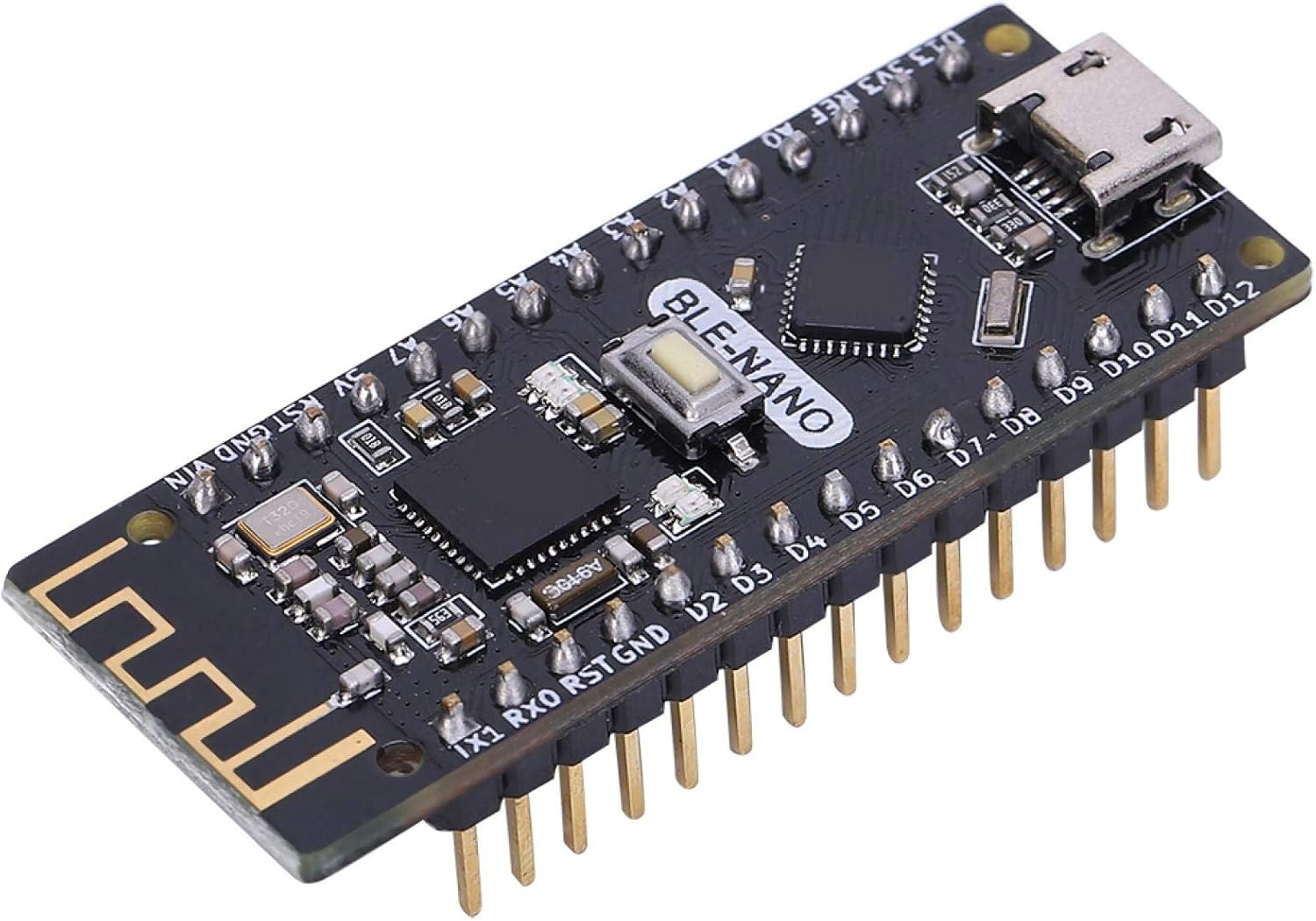

ProRock BLE Nano to kompaktowy moduł rozwojowy zgodny z Arduino Nano V3.0, łączący mikrokontroler ATmega328P z zintegrowanym układem TI CC2540 obsługującym Bluetooth Low Energy. Płytka przeznaczona jest do budowy bezprzewodowych sieci czujników, projektów IoT, urządzeń noszonych oraz aplikacji wymagających komunikacji Bluetooth o niskim poborze mocy.

Moduł zachowuje klasyczny format Nano z natywną obsługą BLE, umożliwiając transparentną transmisję danych pomiędzy USB, UART i Bluetooth. Obsługuje komendy AT, tryby master i slave oraz jest w pełni programowalny przez Arduino IDE dzięki wgranemu bootloaderowi.

Główne cechy

Zintegrowany moduł BLE: układ TI CC2540 zapewnia natywną komunikację Bluetooth Low Energy

Kompatybilność z Arduino Nano V3.0: zachowana pełna zgodność wyprowadzeń i wymiarów obudowy

Transparentna transmisja: możliwość wymiany danych między USB, UART i BLE bez dodatkowej konfiguracji

Niski pobór mocy: architektura BLE umożliwia zasilanie bateryjne w projektach przenośnych

Interfejs Micro USB: wygodne programowanie i zasilanie płytki

Gotowa do użycia: płytka w pełni zmontowana z diodami statusu i wsparciem automatycznego parowania

Specyfikacja techniczna

Mikrokontroler: ATmega328P w obudowie QFN32

Architektura: 8-bitowy AVR

Taktowanie: 16 MHz

Napięcie pracy: 5 V

Pamięć Flash: 32 KB (około 2 KB zajmuje bootloader)

Pamięć SRAM: 2 KB

Pamięć EEPROM: 1 KB

Moduł Bluetooth: TI CC2540 (BLE 4.0)

Częstotliwość pracy BLE: 2,4 GHz

Modulacja: GFSK

Maksymalna moc nadawania: 0 dBm (1 mW)

Zasięg typowy: do 10 m w otwartej przestrzeni

Prędkość transmisji: do 1 Mbps

Zasilanie: Micro USB lub VIN (6–12 V)

Cyfrowe wejścia/wyjścia: 14 (w tym 6 PWM)

Wejścia analogowe: 8 (A0–A7)

Interfejsy: UART (RX/TX), I²C (SDA/SCL), SPI (MOSI/MISO/SCK)

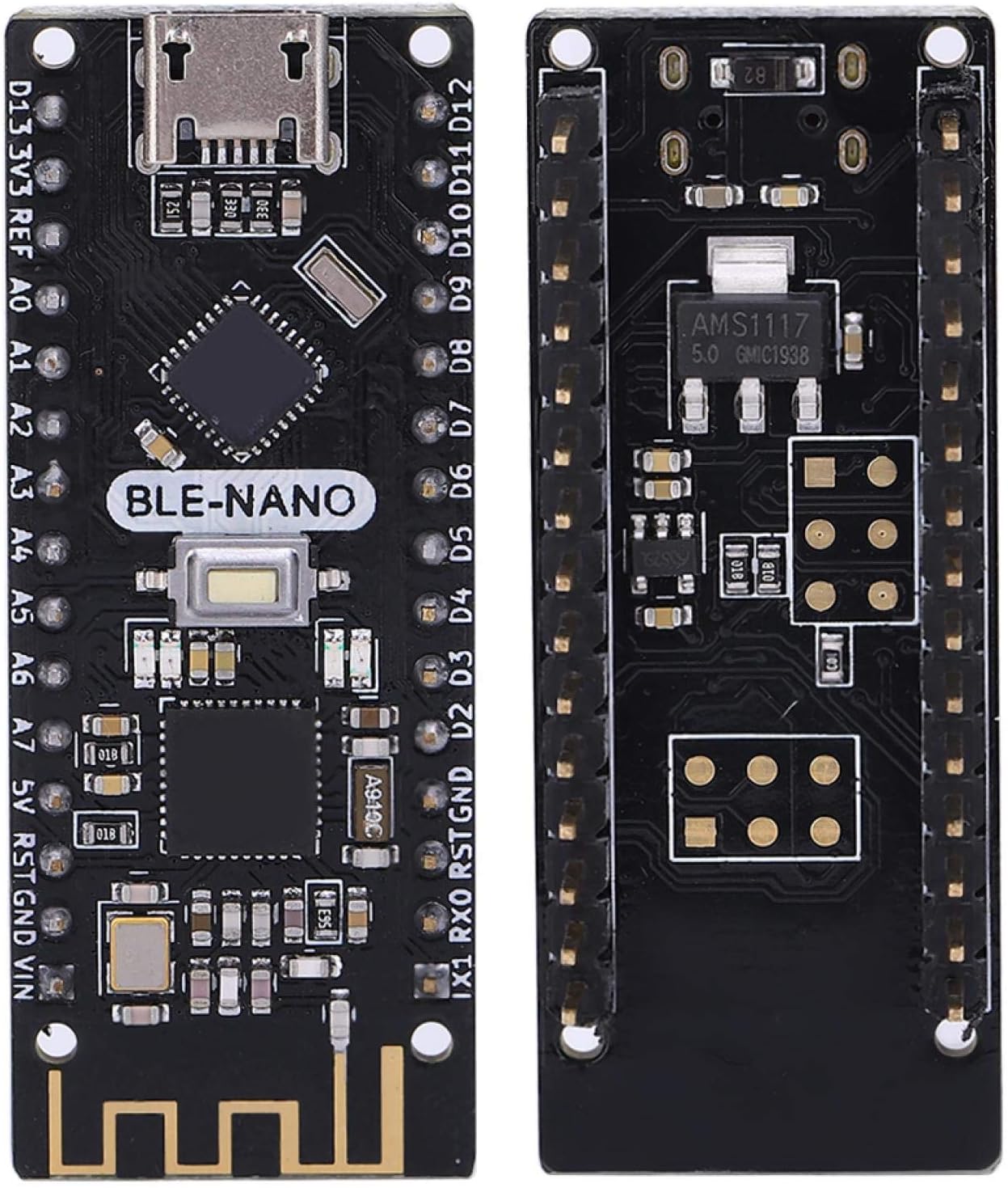

Wyprowadzenia (Pinout)

UART: D0 (RX), D1 (TX) – współdzielone z modułem BLE

I²C: A4 (SDA), A5 (SCL)

SPI: D11 (MOSI), D12 (MISO), D13 (SCK)

PWM: 6 kanałów na cyfrowych wyprowadzeniach

ADC: A0, A1, A2, A3, A4, A5, A6, A7

Uwagi

Przed pierwszym użyciem należy zainstalować najnowszą wersję Arduino IDE.

Moduł BLE współdzieli wyprowadzenia UART (D0/D1) z mikrokontrolerem ATmega328P.

Zestaw nie zawiera przewodu USB ani zewnętrznego zasilania.

Typowe zastosowania

Urządzenia IoT z Bluetooth Low Energy

Bezprzewodowe sieci czujników

Elektronika noszona i urządzenia przenośne

Systemy automatyki domowej i smart home

Prototypowanie i nauka programowania Arduino z obsługą BLE

Zawartość zestawu

1 × ProRock BLE Nano – moduł rozwojowy z zintegrowanym CC2540 Bluetooth

ProRock BLE Nano łączy prostotę programowania Arduino Nano z możliwościami komunikacji Bluetooth Low Energy, stanowiąc przeznaczony rozwiązanie do nowoczesnych projektów bezprzewodowych o niskim poborze mocy.
