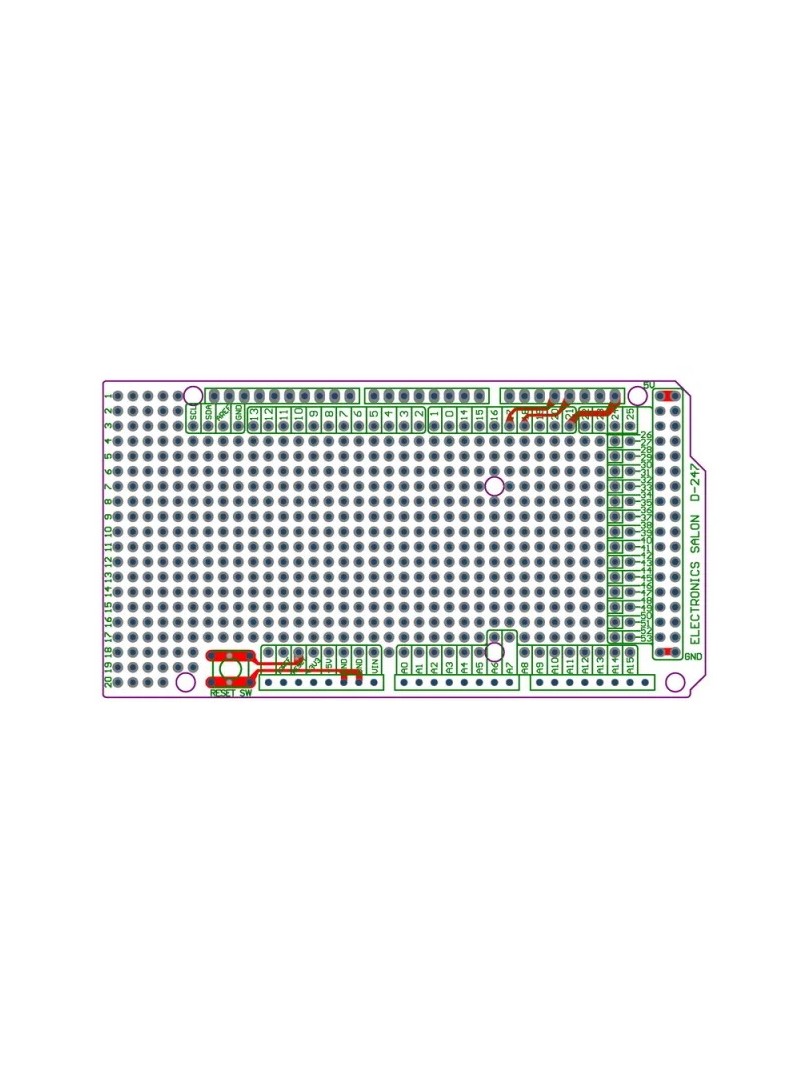

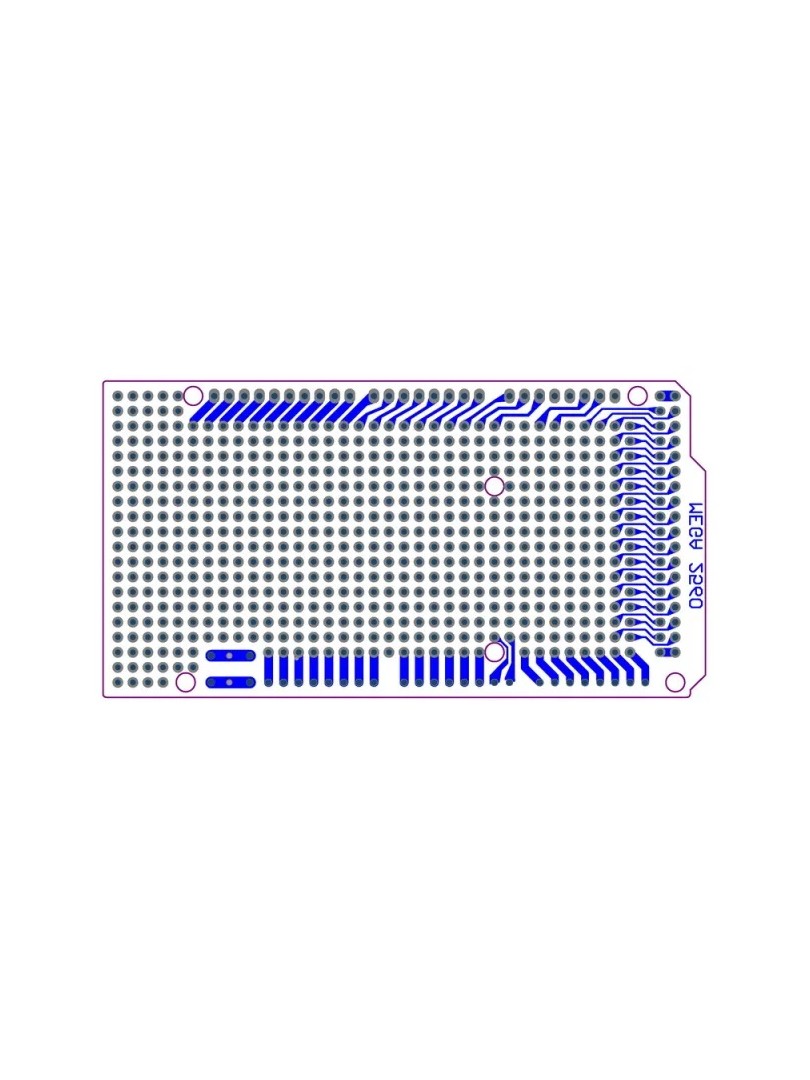

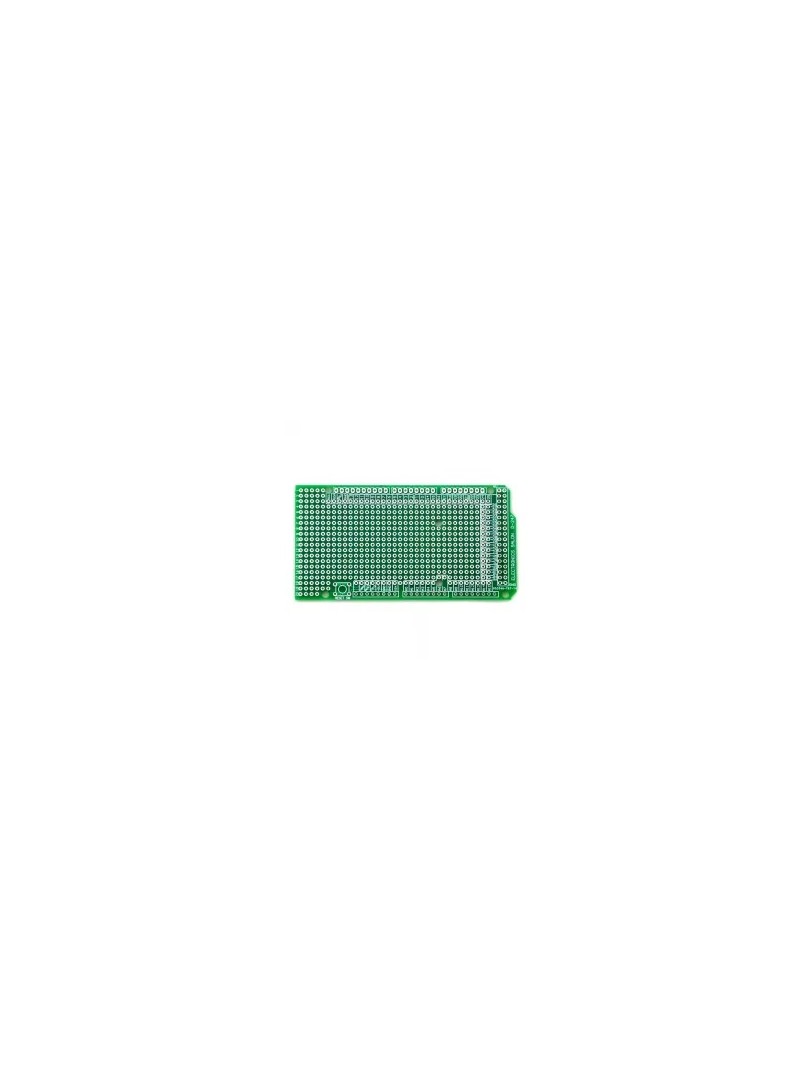

Płytka prototypowa ProRock stanowi bazę do samodzielnego montażu shield'a z zaciskami śrubowymi dla Arduino MEGA2560 R3. Umożliwia budowę rozbudowanego interfejsu wyprowadzeń z bezpiecznymi połączeniami śrubowymi, przeznaczonego do projektów wymagających elastycznego podłączania czujników, sterowników i modułów peryferyjnych.

Wykonana z wysokiej jakości laminatu FR-4 z metalizowanymi otworami przelotowymi i podwójną warstwą miedzi, płytka zapewnia z tworzywa połączenia lutownicze i stałe mechaniczną gotowego układu. Wyposażona w siatkę otworów prototypowych oraz dedykowane miejsca pod zaciski śrubowe, stanowi techniczny podstawę do tworzenia spersonalizowanych shield'ów montażowych.

Główne cechy

Format shield dla MEGA2560 R3: zaprojektowana do montażu bezpośrednio na Arduino MEGA2560 R3 poprzez goldpiny żeńskie

Zestaw montażowy DIY: pozwala na samodzielny dobór i instalację zacisków śrubowych oraz gniazd goldpin według potrzeb projektu

Konstrukcja FR-4: z tworzywa laminat szklano-epoksydowy zapewnia długotrwałą eksploatację i odporność na warunki warsztatowe

Podwójna warstwa miedzi: umożliwia elastyczne prowadzenie ścieżek oraz zwiększa stałe mechaniczną i przewodność elektryczną

Metalizowane otwory przelotowe: wzmacniają z tworzywa połączeń lutowniczych i zapewniają działający kontakt elektryczny

Pole prototypowe: siatka padów umożliwia lutowanie dodatkowych komponentów w obrębie własnych układów

Zasada działania

Płytka montowana jest na Arduino MEGA2560 R3 za pomocą gniazd goldpin żeńskich, tworząc shield wyprowadzający wszystkie piny mikrokontrolera do zewnętrznych zacisków śrubowych. Zaciski zapewniają bezpieczne i powtarzalne połączenia przewodów w aplikacjach laboratoryjnych i przemysłowych. Pole prototypowe pozwala na rozbudowę układu o dodatkowe komponenty pasywne, układy scalone lub moduły interfejsowe. Połączenia śrubowe umożliwiają szybką wymianę okablowania bez konieczności lutowania kabli.

Specyfikacja techniczna

Typ produktu: Płytka prototypowa bazowa do shield'a Arduino MEGA2560 R3 (zestaw DIY)

Ilość: 1 sztuka

Wymiary płytki: 101,6 × 53,34 mm

Grubość PCB: 1,6 mm

Materiał: Laminat FR-4 (włókno szklane)

Warstwy miedzi: Podwójna warstwa

Otwory: Metalizowane otwory przelotowe

Rozstaw padów prototypowych: 2,54 mm

Średnica otworów padów: ok. 0,9 mm

Rozstaw zacisków śrubowych: 3,5 mm

Średnica otworów zacisków: ok. 1,2 mm

Liczba pinów zaciskowych: 84

Konfiguracja zacisków: 3-polowe × 24, 2-polowe × 6

Zakres przewodów: 26–16 AWG

Długość ściągania izolacji: 5 mm

Typ śruby zaciskowej: M2 stal

Materiały zacisków: Klatka mosiężna i piny do lutowania

Rozstaw goldpin: 2,54 mm

Długość pinów gniazd: ok. 15 mm

Konfiguracja gniazd: 10-pinowe × 1, 8-pinowe × 5, 18-pinowe dwurzędowe × 1

Stan zestawu: Nie zmontowany

Uwagi

Produkt dostarczany jako niezłożony zestaw bazowy Type B przeznaczony do samodzielnego montażu.

Zaleca się instalację gniazd goldpin oraz test dopasowania na płytce MEGA2560 R3 przed lutowaniem zacisków śrubowych.

Przy obciążeniach o dużym poborze prądu należy stosować zewnętrzne zasilanie; wyjścia GPIO Arduino MEGA nie są przeznaczone do pracy z dużymi prądami.

Typowe zastosowania

Samodzielna budowa shield'ów z zaciskami śrubowymi dla Arduino MEGA2560 R3

Panele automatyki wymagające okablowania śrubowego

Rozbudowane interfejsy wyprowadzeń dla wielu czujników i aktuatorów

Stanowiska laboratoryjne i edukacyjne do nauki programowania mikrokontrolerów

Prototypowanie układów z możliwością serwisowej wymiany okablowania

Zawartość zestawu

1 × Płytka prototypowa ProRock do Arduino MEGA2560 R3 Shield Board

Produkt stanowi techniczny bazę do budowy shield'ów montażowych o zastosowaniu przemysłowym i edukacyjnym. Dzięki dużej liczbie wyprowadzeń zaciskowych i elastycznej konfiguracji umożliwia tworzenie rozbudowanych interfejsów do projektów opartych na Arduino MEGA2560 R3.
