ProRock Arduino MEGA2560 R3 Shield Protoboard FR-4 Dual-Layer

ProRock Arduino MEGA2560 R3 Shield Protoboard FR-4 Dwuwarstwowa

Płytka prototypowa shield | MEGA2560 R3 | FR-4 | Dwustronna miedź | Otwory metalizowane | 101,6 × 53,34 mm | Siatka 2,54 mm

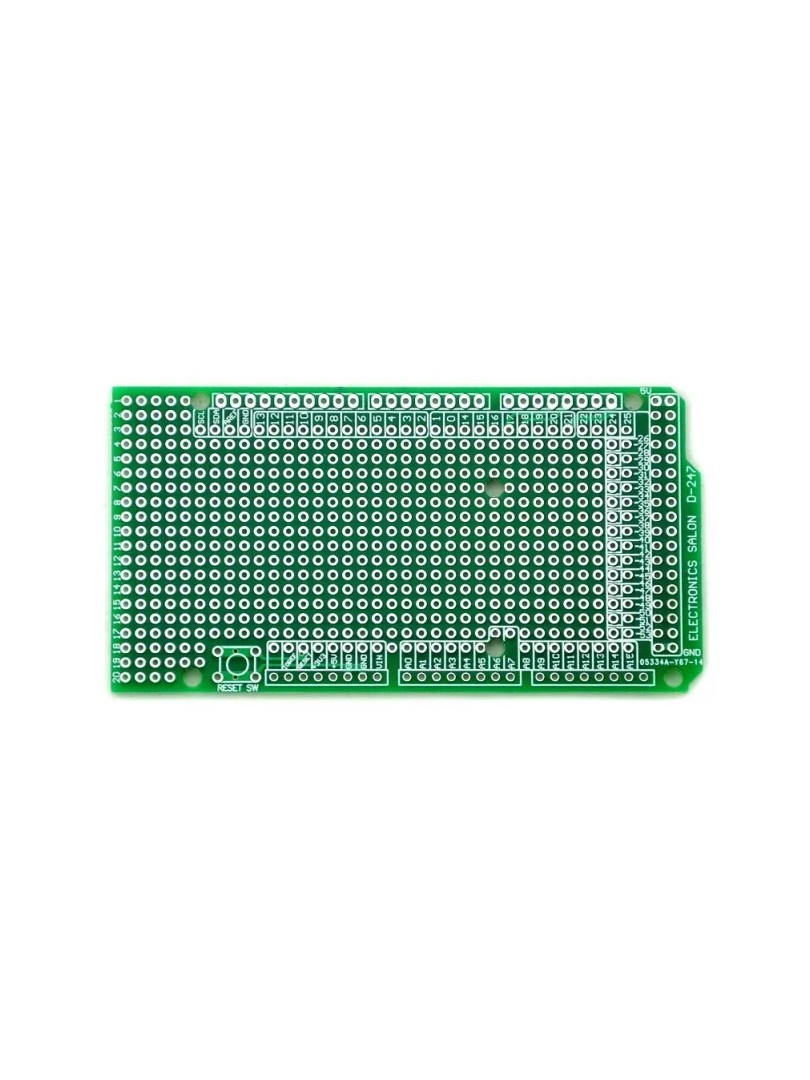

ProRock Prototype PCB Board to płytka prototypowa w formacie shield, zaprojektowana zgodnie z rozmieszczeniem wyprowadzeń Arduino MEGA2560 R3. Umożliwia tworzenie niestandardowych obwodów rozszerzeń, które można bezpośrednio podłączyć do platformy MEGA. Płytka wykonana jest z wysokiej jakości włókna szklanego FR-4 z dwuwarstwową miedzią i metalizowanymi otworami przelotowymi, co zapewnia działający lutowanie i solidne połączenia elektryczne.

Produkt przeznaczony jest dla twórców permanentnych konstrukcji DIY, prototypowania systemów wbudowanych oraz projektowania niestandardowych rozszerzeń do Arduino MEGA. Standardowa siatka otworów ułatwia montaż popularnych komponentów przewlekanych.

Główne cechy

• Układ shield MEGA2560 R3: rozmieszczenie otworów kompatybilne ze standardowym Arduino MEGA R3
• Materiał FR-4: konstrukcja z z tworzywa i odpornego na wysoką temperaturę włókna szklanego
• Dwustronna miedź: identyczna warstwa miedziowa po obu stronach płytki umożliwiająca elastyczne prowadzenie ścieżek
• Otwory metalizowane: metalizacja przelotowa zwiększająca z tworzywa połączeń lutowanych i przewodność elektryczną
• Standardowa siatka montażowa: układ otworów dostosowany do komponentów przewlekanych o standardowym rozstawie

Specyfikacja techniczna

• Typ produktu: Płytka prototypowa shield dla Arduino MEGA2560 R3

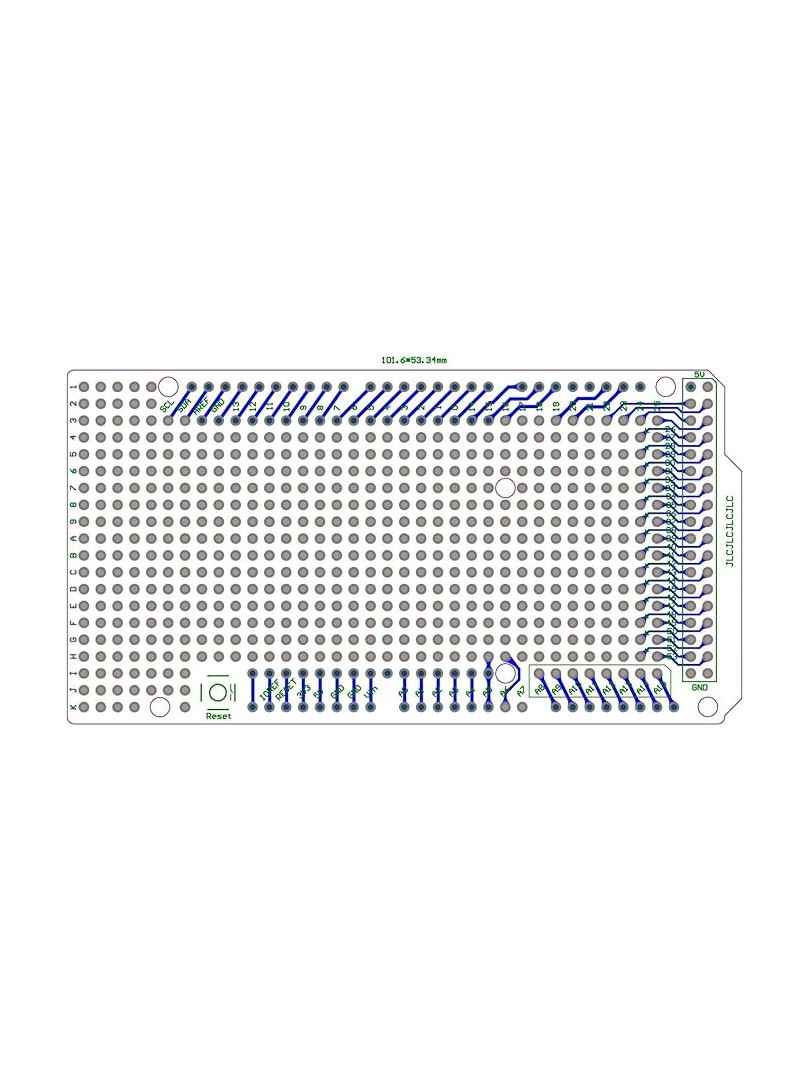

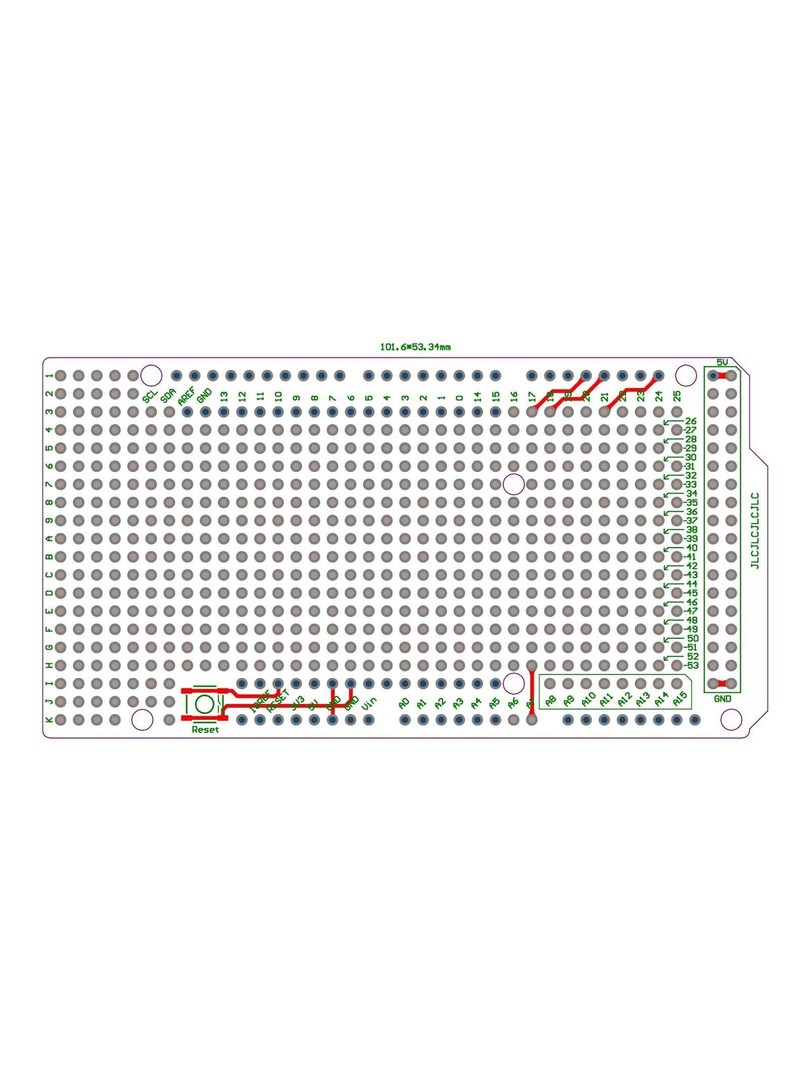

• Wymiary płytki: 101,6 × 53,34 mm
• Grubość płytki: 1,6 mm
• Rozstaw otworów: 2,54 mm
• Średnica otworów: 0,9–1,0 mm
• Materiał: Włókno szklane FR-4
• Warstwy miedziowe: 2 warstwy
• Typ otworów: Metalizowane przelotowe

Uwagi

• Złącza pinowe nie są przylutowane (brak w zestawie) — użytkownik montuje je samodzielnie.
• Przed rozpoczęciem lutowania należy zweryfikować dopasowanie do Arduino MEGA2560 R3.
• Produkt przeznaczony do samodzielnego montażu i tworzenia niestandardowych rozszerzeń typu shield.

Typowe zastosowania

• Niestandardowe rozszerzenia dla Arduino MEGA2560
• Permanentne prototypy lutowane
• Konstrukcje sterowników przemysłowych i automatyki
• Projekty edukacyjne z zakresu elektroniki
• Rozwój sprzętowy systemów wbudowanych

Zawartość zestawu

• 1 × Płytka prototypowa ProRock dla Arduino MEGA2560 R3 Shield Board FR-4 (Type A)

ProRock Prototype PCB Board dla MEGA2560 R3 stanowi solidną i uporządkowaną podstawę do budowy niestandardowych rozszerzeń Arduino MEGA z wykorzystaniem z tworzywa materiału FR-4 i standardowej siatki montażowej o rozstawie 2,54 mm.
