ProRock 8-Kanałowy Moduł Przełącznika Bez Optycznej Izolacji DC5V 8

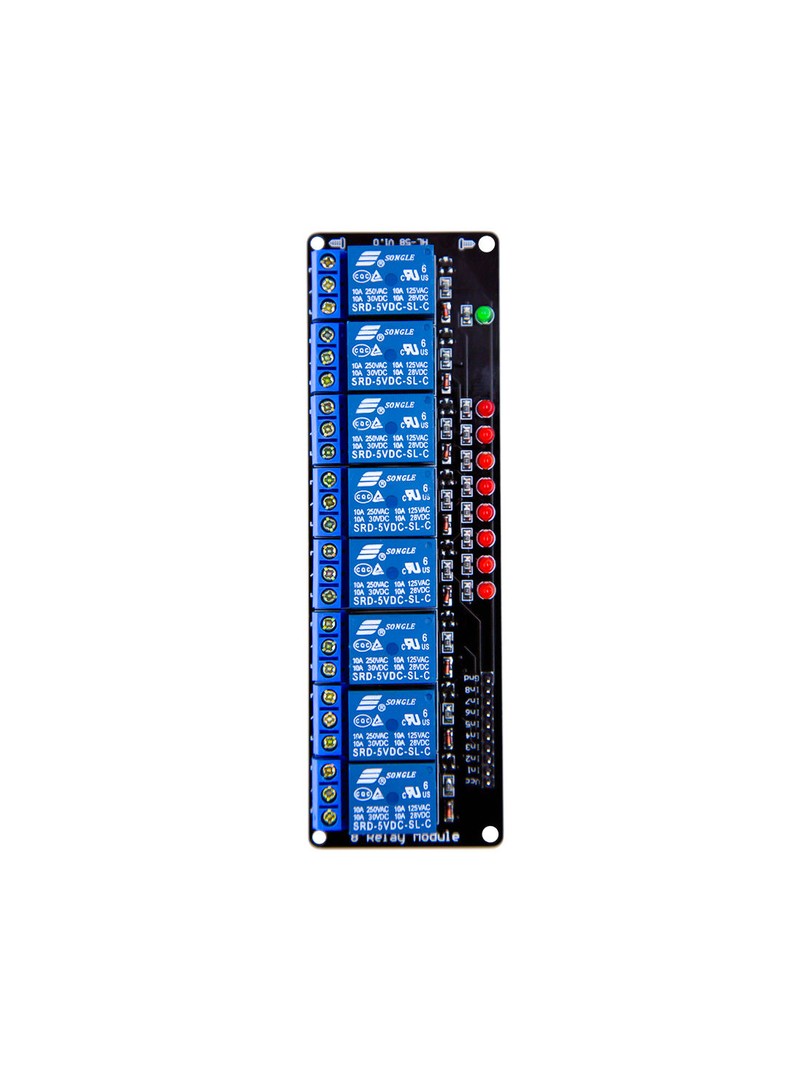

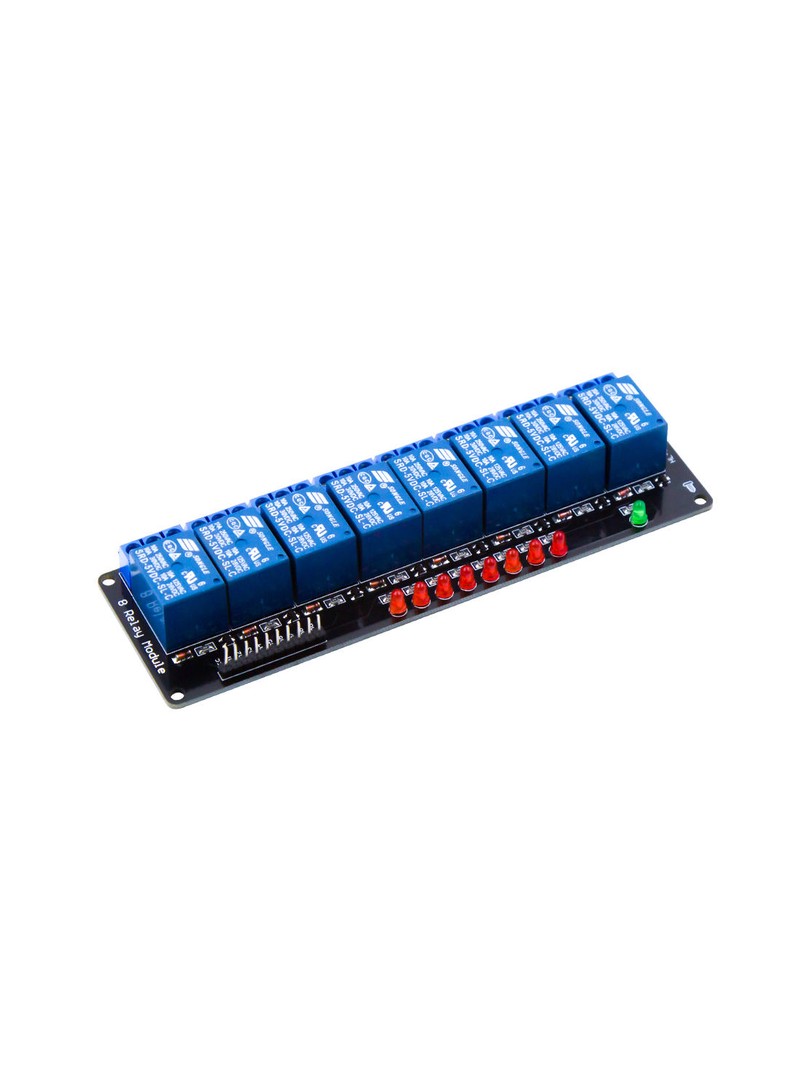

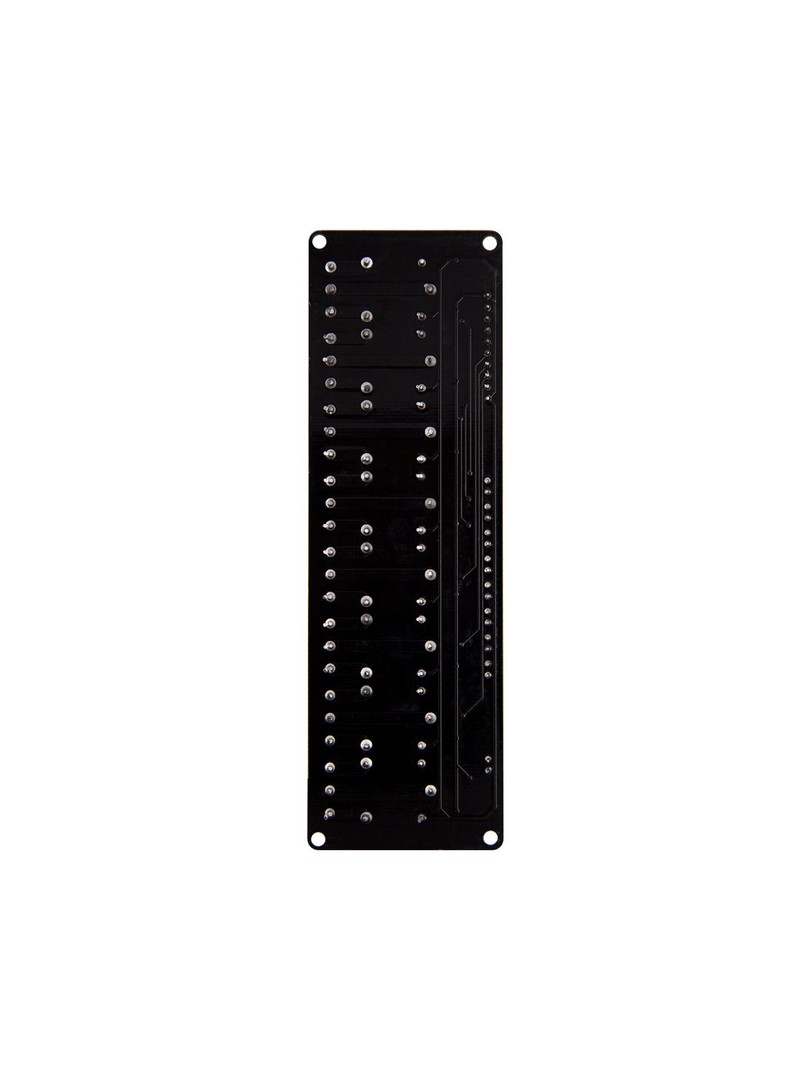

ProRock 8-Kanałowy Moduł Przekaźnikowy Bez Izolacji Optycznej DC5V Sterowanie Niskim Stanem

8 kanałów SPDT | Sterowanie DC 5V | Wyzwalanie niskim stanem | Obciążenie AC 250V 10A | Styki NO/NC/COM | Sterownik tranzystorowy

Moduł przekaźnikowy ProRock umożliwia sterowanie ośmioma niezależnymi obwodami elektrycznymi przy użyciu mikrokontrolerów i systemów wbudowanych. Moduł pracuje bez izolacji optycznej i wykorzystuje bezpośrednie sterowanie tranzystorowe cewką przekaźnika. Każdy kanał wyposażony jest w przekaźnik z trzema stykami, co pozwala na przełączanie obciążeń prądu przemiennego oraz stałego.

Produkt przeznaczony jest dla użytkowników platform Arduino, ESP32, STM32 i innych systemów opartych na logice pięciowoltowej. Moduł znajduje zastosowanie w automatyce domowej, sterowaniu oświetleniem, silnikami oraz systemach kontroli przemysłowej.

Główne cechy

• Osiem niezależnych kanałów przekaźnikowych: możliwość jednoczesnego sterowania wieloma odbiornikami elektrycznymi
• Wyzwalanie niskim stanem: przekaźnik załącza się po podaniu stanu niskiego na wejście sterujące
• Stopień sterownika tranzystorowego: stałe sterowanie cewką przekaźnika bez obciążania wyjść mikrokontrolera
• Diody LED wskaźnikowe: sygnalizacja zasilania modułu oraz stanu każdego kanału przekaźnikowego
• Styki SPDT: dostęp do styków normalnie otwartych, normalnie zamkniętych oraz wspólnych
• Listwy zaciskowe śrubowe: bezpieczne i z tworzywa podłączenie przewodów obciążenia
• Wielowarstwowy układ PCB: zwarta konstrukcja dostosowana do gęstych instalacji
• Otwory montażowe: umożliwiają mechaniczne zamocowanie modułu w obudowie lub na płycie montażowej

Zasada działania

Moduł wykorzystuje wyzwalanie niskim stanem logicznym — przekaźnik zostaje aktywowany, gdy napięcie na pinie wejściowym osiąga poziom bliski zeru woltów. Sterownik tranzystorowy kontroluje przepływ prądu przez cewkę przekaźnika. Po załączeniu przekaźnika styk wspólny łączy się ze stykiem normalnie otwartym, podczas gdy w stanie spoczynku pozostaje połączony ze stykiem normalnie zamkniętym. Każdy kanał działa niezależnie od pozostałych.

Specyfikacja techniczna

• Typ produktu: moduł przekaźnikowy ośmiokanałowy
• Napięcie sterowania: DC 5V
• Tryb wyzwalania: niski stan logiczny
• Typ przekaźnika: SPDT (NO / NC / COM)
• Maksymalne obciążenie AC: 250V 10A
• Maksymalne obciążenie DC: 30V 10A
• Kompatybilność logiczna: 3,3V / 5V
• Typ sterownika: tranzystorowy
• Średnica otworów montażowych: 3 mm
• Wymiary modułu: około 140 × 55 × 18 mm

Wyprowadzenia (Pinout)

• VCC: wejście zasilania +5V
• GND: masa
• IN1–IN8: wejścia wyzwalania niskim stanem
• NO1–NO8: styki normalnie otwarte
• COM1–COM8: styki wspólne
• NC1–NC8: styki normalnie zamknięte

Uwagi

• Moduł nie posiada izolacji optycznej między układem sterującym a przekaźnikami.
• Należy zapewnić wystarczającą sprawny prądową zasilacza przy jednoczesnej aktywacji wielu przekaźników.
• Nie należy przekraczać znamionowych parametrów obciążenia przekaźników.
• Przy przełączaniu napięcia sieciowego AC należy zachować odpowiednie procedury bezpieczeństwa elektrycznego.

Typowe zastosowania

• Automatyka domowa i inteligentne sterowanie urządzeniami
• Systemy kontroli przemysłowej
• Projekty oparte na Arduino i innych mikrokontrolerach
• Sterowanie oświetleniem i silnikami
• Platformy automatyki budynkowej DIY

Zawartość zestawu

• 1 × Moduł przekaźnikowy ProRock 8-kanałowy bez izolacji optycznej DC5V

Moduł przekaźnikowy ProRock oferuje działający przełączanie wielokanałowe z prostą logiką sterowania niskim stanem, dostosowane do systemów wbudowanych i automatyki wymagających zwartej konstrukcji.
