ProRock 6-Kanałowy Moduł Przełącznika 5V 10A Optoizolacja 6 Kanałów

ProRock 6-Kanałowy Moduł Przekaźnikowy 5V 10A z Optoizolacją i Wyzwalaniem Niskim Poziomem

6 kanałów SPDT | Sterowanie 5V | Przełączanie 250V 10A AC / 30V 10A DC | Izolacja optoizolatorowa | Wyzwalanie niskim poziomem | Złącza listwowe

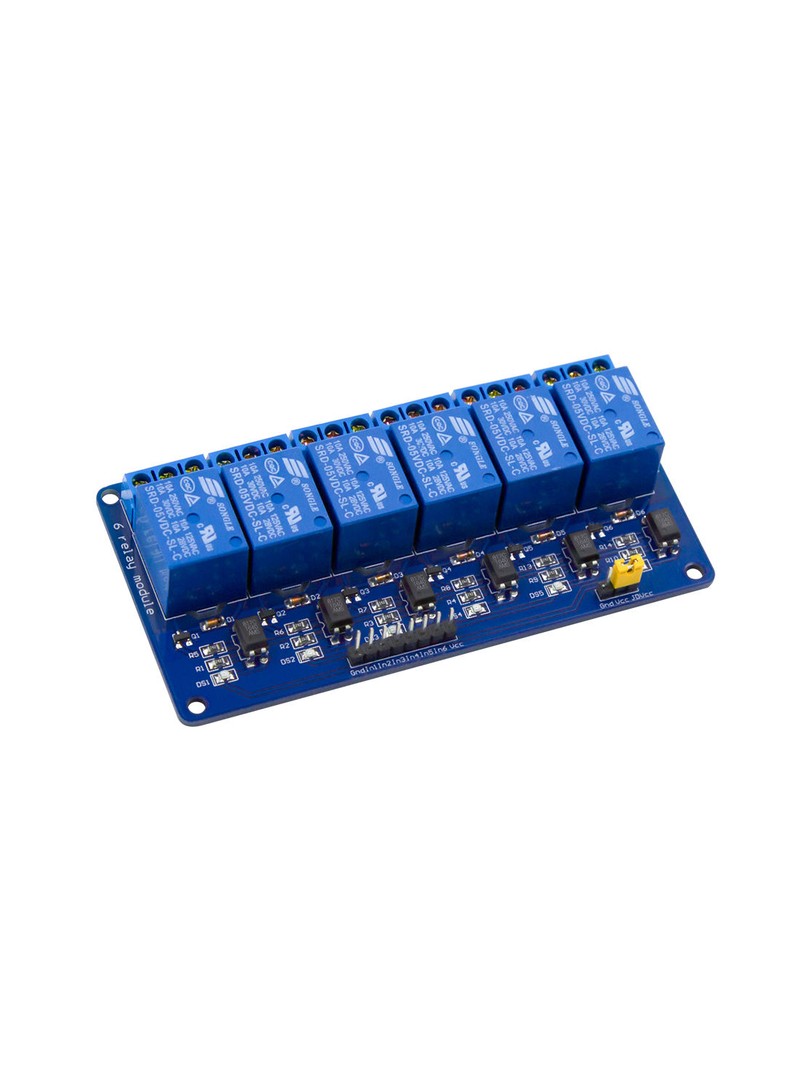

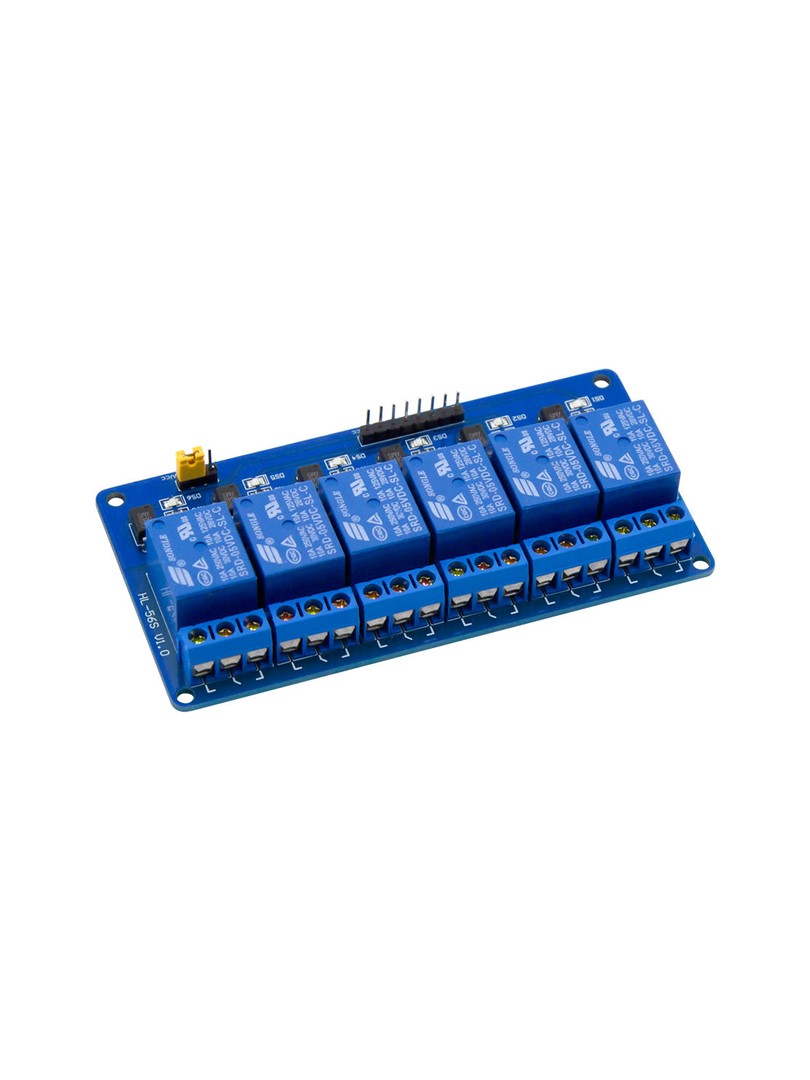

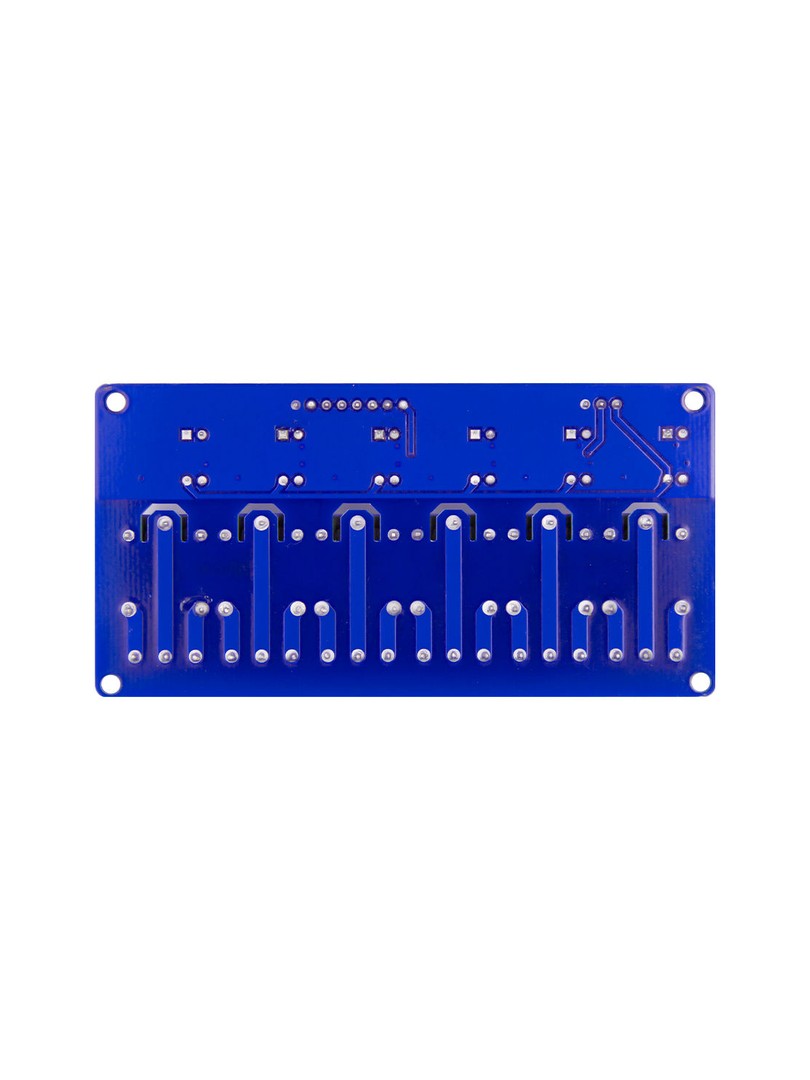

Moduł ProRock 6 Channel Low Level Relay Module to sześciokanałowa płytka przekaźnikowa z izolacją optoizolatorową, przeznaczona do przełączania obciążeń prądu przemiennego i stałego za pomocą mikrokontrolerów, systemów DSP, sterowników PLC oraz platform automatyki domowej. Każdy kanał działa niezależnie i jest aktywowany sygnałem niskiego poziomu logicznego.

Moduł zapewnia bezpieczne podłączenie obwodów za pomocą złączy listwowych oraz posiada otwory montażowe umożliwiające instalację mechaniczną. Konstrukcja z optoizolatorami zwiększa stałe sygnału i zapewnia separację elektryczną pomiędzy obwodem sterującym a obciążeniem.

Główne cechy

• Sześć niezależnych kanałów przekaźnikowych: umożliwia oddzielne sterowanie wieloma obciążeniami w tym samym czasie
• Wyzwalanie niskim poziomem: przekaźnik aktywuje się po przyłożeniu stanu niskiego na wejście sterujące
• Izolacja optoizolatorowa: separuje galwanicznie obwód sterujący od obwodu mocy, zwiększając bezpieczeństwo i odporność na zakłócenia
• Złącza listwowe: zapewniają wygodne i pewne podłączenie przewodów obciążenia
• Otwory montażowe: umożliwiają mechaniczne zamocowanie modułu w obudowie lub na powierzchni montażowej
• Kompatybilność z popularnymi platformami: współpracuje z Arduino, PIC, ARM, AVR, DSP, Raspberry Pi

Zasada działania

Moduł wykorzystuje wyzwalanie niskim poziomem logicznym — kanał przekaźnika przełącza się, gdy odpowiednie wejście IN zostanie podciągnięte do stanu niskiego. Sygnał sterujący przechodzi przez stopień optoizolatora, który zapewnia separację galwaniczną między obwodem mikrokontrolerownym a obwodem zasilania przekaźnika. Po aktywacji styk COM danego kanału łączy się ze stykiem NO, natomiast w stanie spoczynku pozostaje połączony ze stykiem NC. Każdy z sześciu kanałów działa niezależnie.

Specyfikacja techniczna

• Typ produktu: moduł przekaźnikowy 6-kanałowy z optoizolacją
• Napięcie sterowania: 5V
• Liczba kanałów: 6
• Maksymalne obciążenie AC: 250V 10A
• Maksymalne obciążenie DC: 30V 10A
• Zakres napięcia wyzwalania: 0–4V
• Prąd wyzwalania: 3mA
• Typ styków przekaźnika: SPDT (NO / NC / COM)
• Wymiary modułu: 105 × 53 mm
• Materiał: komponenty elektroniczne
• Ilość w opakowaniu: 1 szt.

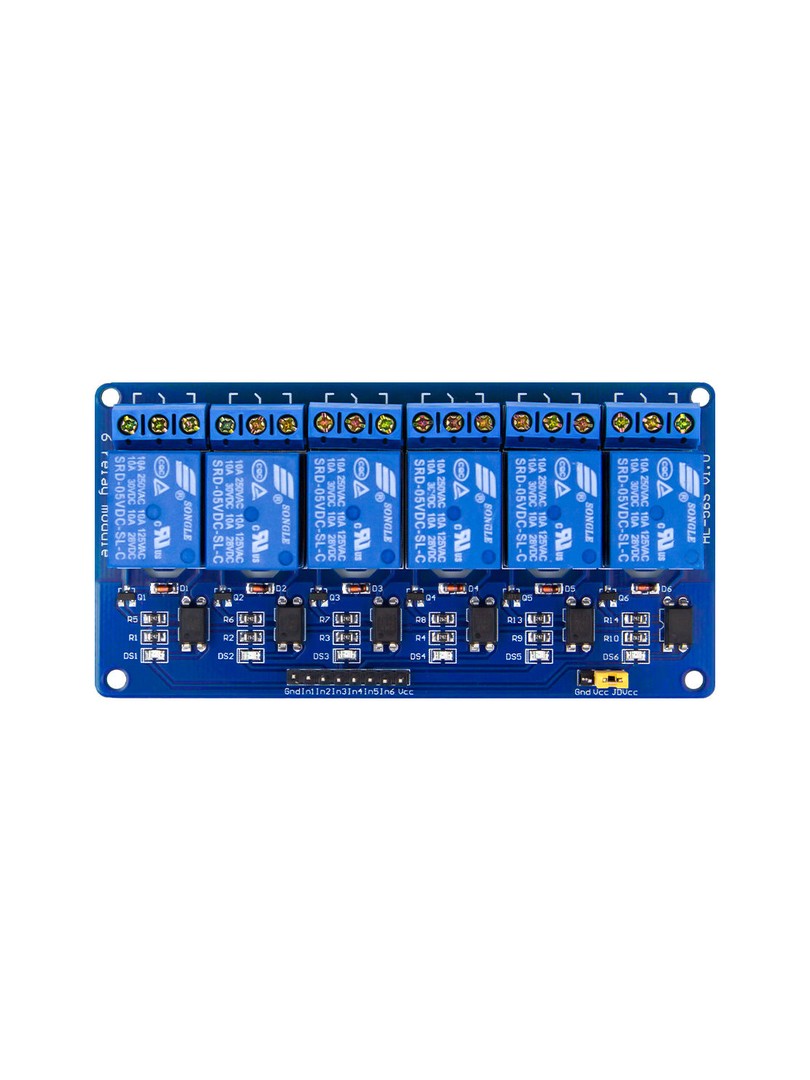

Wyprowadzenia (Pinout)

• VCC: zasilanie dodatnie 5V
• GND: masa
• IN1–IN6: wejścia sterujące wyzwalane niskim poziomem
• NO1–NO6: styki normalnie otwarte
• COM1–COM6: styki wspólne
• NC1–NC6: styki normalnie zamknięte

Uwagi

• Należy dobrać moduł przekaźnikowy zgodnie z wymaganym napięciem i natężeniem prądu obciążenia.
• Całkowite obciążenie na pojedynczy kanał nie może przekraczać wartości znamionowych.
• Podczas przełączania napięcia sieciowego AC należy zachować odpowiednie środki ostrożności i zasady bezpieczeństwa elektrycznego.
• Wymiary mogą się nieznacznie różnić ze względu na pomiar ręczny.

Typowe zastosowania

• Systemy sterowania oparte na DSP i mikrokontrolerach
• Projekty z wykorzystaniem programowalnych sterowników logicznych
• Automatyka domowa i inteligentne zarządzanie urządzeniami
• Eksperymenty i projekty sterowania przemysłowego
• Przełączanie oświetlenia i urządzeń elektrycznych

Zawartość zestawu

• 1 × Moduł przekaźnikowy ProRock 6 Channel 5V

Moduł ProRock 6 Channel Low Level Relay Module zapewnia działający przełączanie z izolacją optoizolatorową i niezależnym sterowaniem kanałów, stanowiąc uniwersalne rozwiązanie dla projektów embedded, automatyki przemysłowej oraz systemów sterowania.
