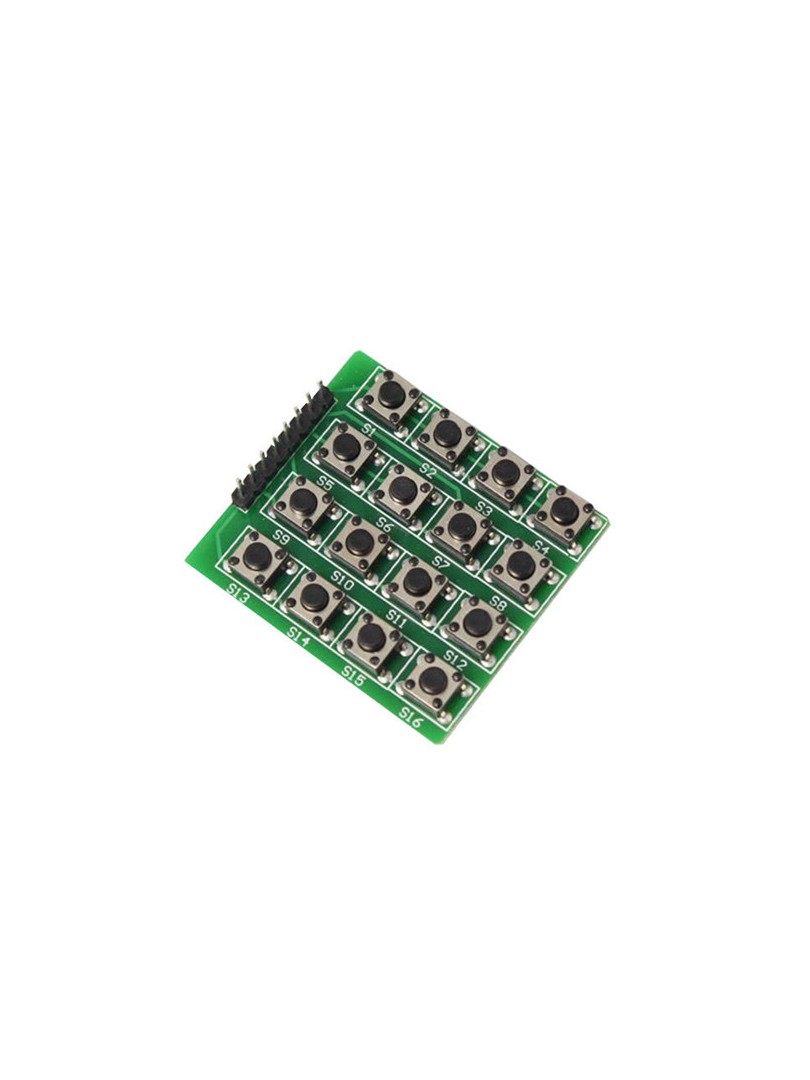

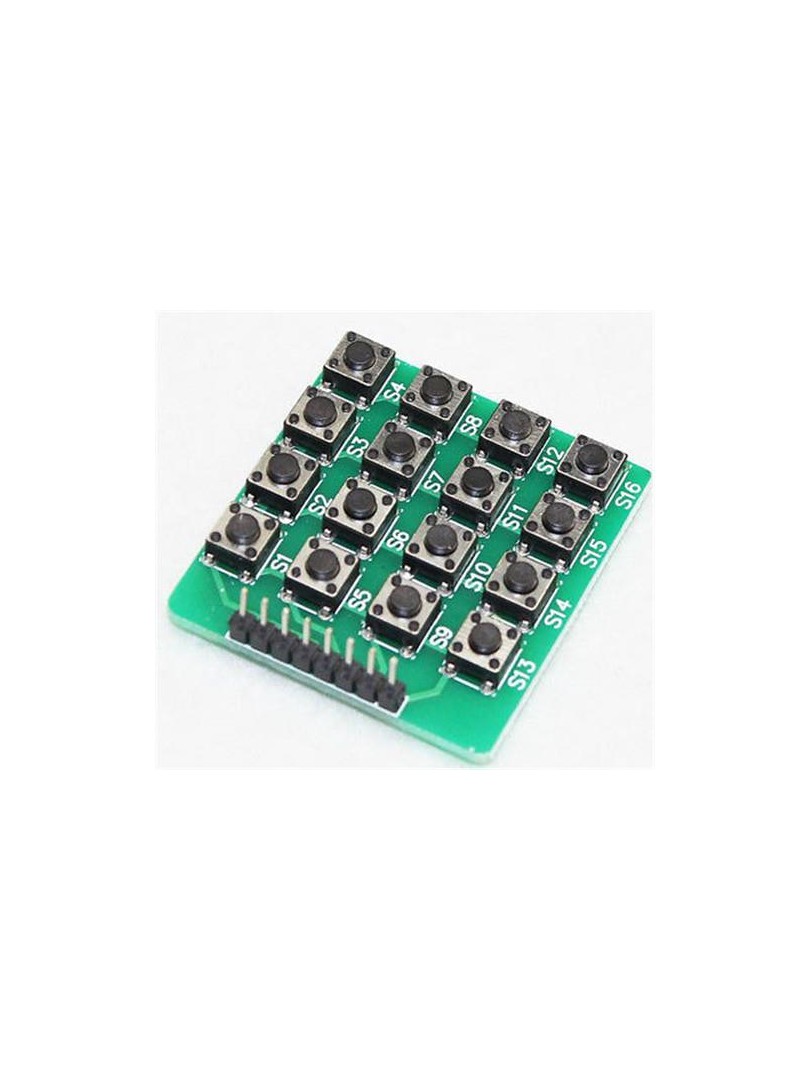

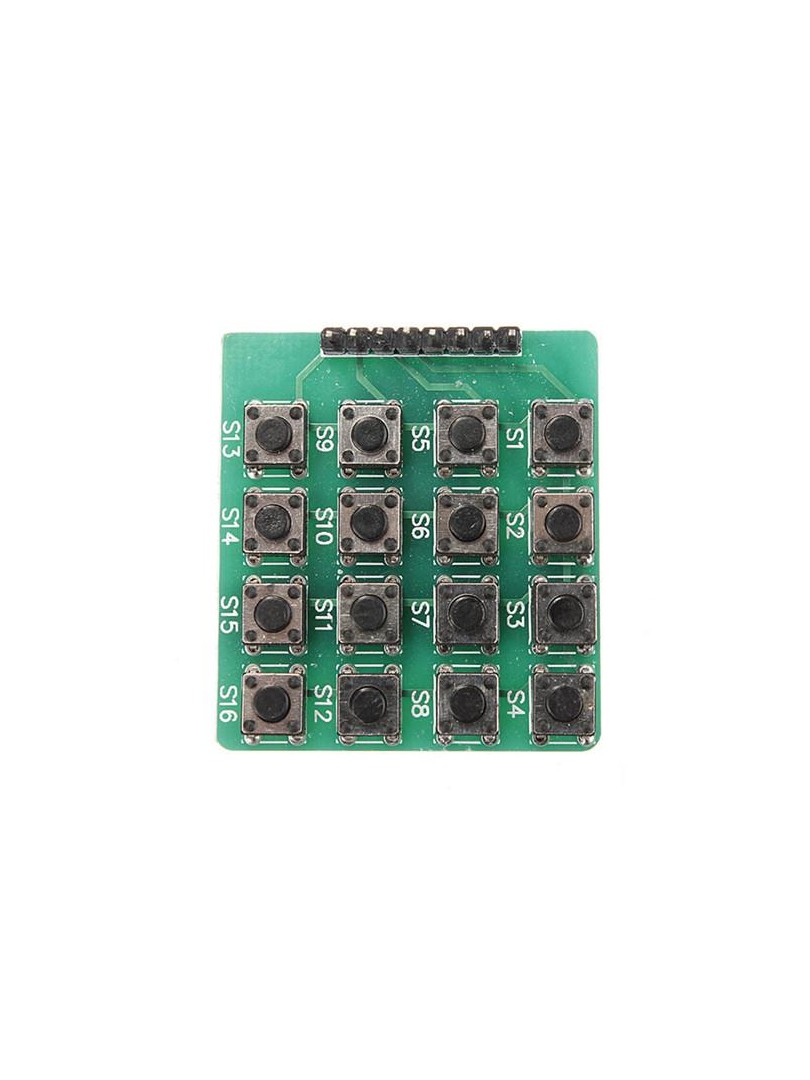

ProRock 4×4 Matrix Keypad to kompaktowy moduł klawiatury z szesnastu przyciskami taktowymi ułożonymi w układ matrycowy cztery na cztery. Przeznaczony do współpracy z mikrokontrolerami, wykorzystuje technikę skanowania macierzowego do wykrywania wciśniętego przycisku przy użyciu minimalnej liczby linii wejścia-wyjścia.

Rozwiązanie przeznaczony do budowy paneli sterujących, interfejsów nawigacyjnych, klawiatur dostępu oraz systemów wejścia danych w projektach embedded, gdzie wymagana jest działający obsługa wielu przycisków w zwartej obudowie.

Główne cechy

Układ matrycowy: szesnaście przycisków zorganizowanych w cztery rzędy i cztery kolumny umożliwiające efektywne wykorzystanie pinów mikrokontrolera

Skanowanie MCU: obsługa wykrywania wciśnięć poprzez sekwencyjne skanowanie rzędów i odczyt kolumn

Kompaktowa konstrukcja PCB: mała płytka drukowana ułatwiająca montaż w obudowach i panelach kontrolnych

Szeroka kompatybilność: współpraca z platformami Arduino oraz innymi mikrokontrolerami obsługującymi interfejs GPIO

Uproszczone okablowanie: interfejs matrycowy redukuje liczbę wymaganych przewodów w porównaniu z podłączeniem każdego przycisku osobno

Zasada działania

Klawiatura wykorzystuje architekturę matrycową, w której przyciski połączone są w cztery linie rzędów oraz cztery linie kolumn. Mikrokontroler cyklicznie ustawia stan wysoki na kolejnych rzędach i jednocześnie odczytuje stan wszystkich kolumn. Przecięcie aktywnego rzędu z kolumną o zmienionym stanie wskazuje, który z szesnastu przycisków został wciśnięty. Metoda ta pozwala obsłużyć wszystkie przyciski przy użyciu tylko ośmiu linii GPIO zamiast szesnastu.

Specyfikacja techniczna

Typ produktu: moduł klawiatury matrycowej

Rozmiar matrycy: 4 × 4

Liczba klawiszy: 16

Typ przycisków: taktowe (tactile push button)

Wymiary płytki: około 42 × 42 mm

Wymiary modułu: 39 × 43 × 6 mm

Stan: nowy

Typowe zastosowania

Panele nawigacyjne menu i sterowania w urządzeniach embedded

Klawiatury DIY do projektów z mikrokontrolerami

Interfejsy wejściowe w robotyce

Systemy wprowadzania kodów PIN i kontroli dostępu

Projekty edukacyjne i prototypowanie elektroniczne

Zawartość zestawu

1 × ProRock moduł klawiatury matrycowej 4×4 (16 przycisków)

ProRock 4×4 Matrix Keypad stanowi sprawdzone i działający rozwiązanie do dodania szesnastu przycisków wejściowych w projektach z mikrokontrolerami, oferując sprawdzone podejście matrycowe zapewniające efektywne wykorzystanie portów GPIO oraz pewne wykrywanie naciśnięć klawiszy.
