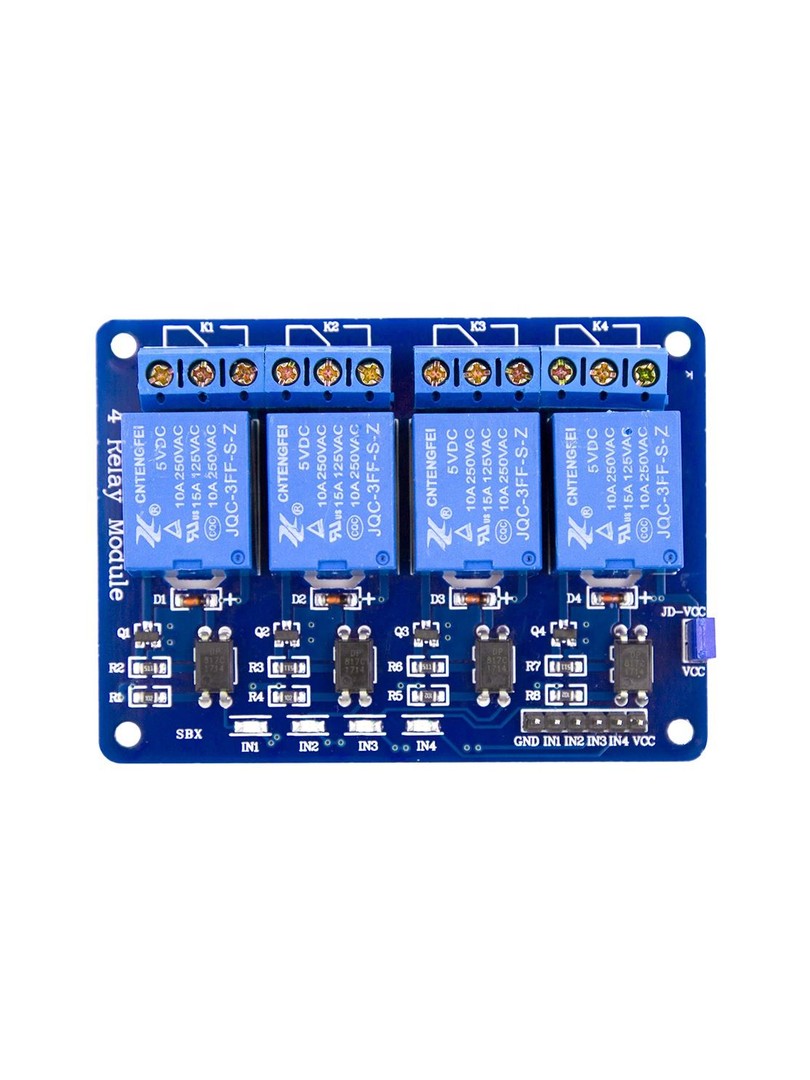

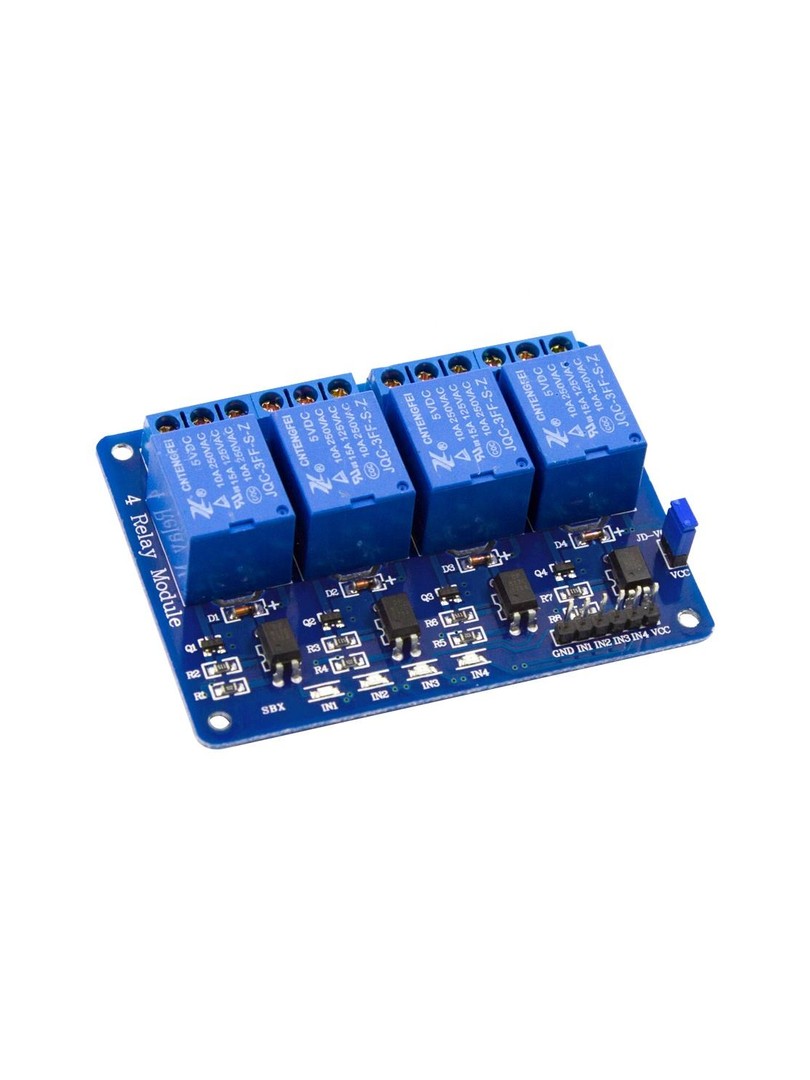

ProRock 4-Kanałowy Moduł Przekaźnikowy z Izolacją Optyczną 5V 10A do Arduino i Mikrokontrolerów
4 kanały SPDT | Zasilanie 5V | Obciążenie 250V AC 10A / 30V DC 10A | Izolacja optyczna | Wyzwalanie niskim stanem | 75 × 55 × 18 mm
ProRock 4 Channel Low Level Relay Module to moduł przekaźnikowy z izolacją optyczną przeznaczony do sterowania obciążeniami o wysokim napięciu lub dużym prądzie za pomocą mikrokontrolerów takich jak Arduino, AVR, PIC, ARM, DSP oraz podobnych platform. Każdy z czterech kanałów przekaźnikowych jest sterowany niezależnie poprzez cyfrowe wejście z izolacją galwaniczną realizowaną przez optoizolator.
Moduł znajduje zastosowanie w systemach automatyki przemysłowej, sterownikach PLC, inteligentnych instalacjach domowych oraz ogólnym sterowaniu urządzeniami elektrycznymi. Konstrukcja zapewnia separację obwodów sterujących od obwodów mocy, zwiększając bezpieczeństwo układu elektronicznego.
Główne cechy
- Cztery niezależne kanały przekaźnikowe: umożliwiają osobne sterowanie wieloma obciążeniami jednocześnie
- Wyzwalanie niskim stanem logicznym: przekaźnik aktywuje się po podaniu sygnału niskiego na wejście sterujące
- Izolacja optyczna: separuje obwody logiczne mikrokontrolera od obwodów wysokiego napięcia, chroniąc elektronikę sterującą
- Obwód tranzystorowy sterujący: zwiększa działający przełączania cewki przekaźnika
- Wysokoimpedancyjne wejście sterujące: umożliwia bezpośrednie podłączenie do wyprowadzeń mikrokontrolera bez dodatkowych obwodów buforujących
- Obwódściągający: redukuje ryzyko fałszywych wyzwoleń spowodowanych zakłóceniami lub zmiennymi stanami wejść
- Wskaźniki LED: sygnalizują zasilanie modułu oraz stan każdego z kanałów przekaźnikowych

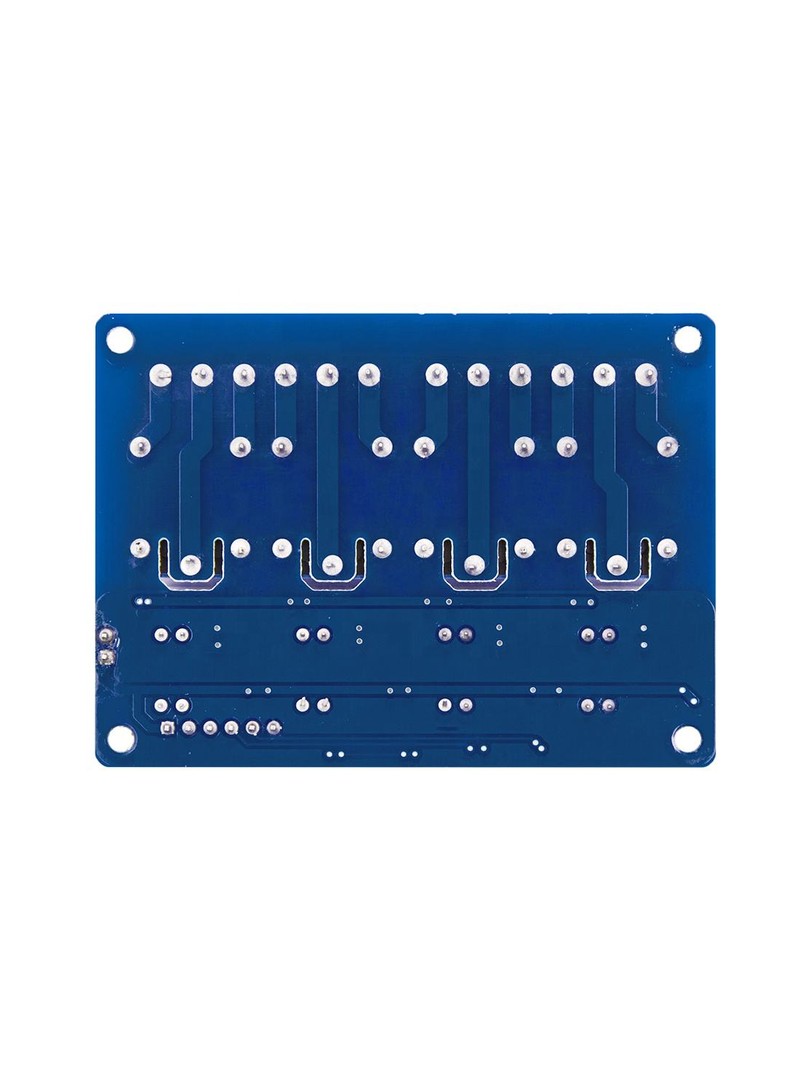

- Rowek izolacyjny: fizyczne oddzielenie strefy sterowania od strefy obciążenia na płytce drukowanej
Zasada działania
Sterowanie odbywa się poprzez podanie sygnału niskiego stanu logicznego na odpowiednie wejście kanału. Sygnał sterujący przechodzi przez optoizolator, który galwanicznie separuje obwód logiczny od obwodu mocy przekaźnika. Po aktywacji przekaźnika styk COM zostaje połączony ze stykiem NO, a odłączony od NC. Stan aktywacji każdego kanału sygnalizowany jest przez odpowiednią diodę LED. Konstrukcja z obwodem tranzystorowym zapewnia stałe sterowanie cewką przekaźnika niezależnie od wahań napięcia zasilania.
Specyfikacja techniczna
- Typ produktu: 4-kanałowy moduł przekaźnikowy z izolacją optyczną
- Liczba kanałów: 4
- Napięcie sterujące: 5V
- Napięcie pracy przekaźnika: 3,3–5V
- Maksymalne obciążenie AC: 250V przy 10A
- Maksymalne obciążenie DC: 30V przy 10A
- Typ styków przekaźnika: SPDT (NO / NC / COM)
- Napięcie aktywacji wejścia: około 1,0V
- Zakres napięcia wejściowego: do 5V
- Wymiary modułu: 75 × 55 × 18 mm
- Masa: 67 g
Wyprowadzenia (Pinout)
- VCC: zasilanie logiki sterującej
- GND: masa wspólna
- IN1–IN4: wejścia sterujące poszczególnych kanałów (wyzwalanie niskim stanem)
- COM: styk wspólny przekaźnika
- NO: styk normalnie otwarty (zwierany przy aktywacji)
- NC: styk normalnie zamknięty (rozwierany przy aktywacji)
Uwagi
- Moduł przeznaczony jest do sterowania sygnałem niskiego stanu logicznego.
- Należy upewnić się, że całkowity prąd obciążenia nie przekracza 10A na pojedynczy kanał.
- Podczas przełączania napięcia sieciowego AC należy stosować odpowiednią izolację i przestrzegać zasad bezpieczeństwa elektrycznego.
- Izolacja optyczna zwiększa ochronę układu sterującego, lecz nie zastępuje właściwych praktyk zabezpieczania instalacji elektrycznej.
Typowe zastosowania
- Systemy inteligentnego domu (smart home)
- Automatyka przemysłowa i sterowniki PLC
- Projekty z użyciem Arduino i Raspberry Pi
- Sterowanie urządzeniami o dużym poborze prądu
- Kontrola oświetlenia i silników
Zawartość zestawu
- 1 × Moduł przekaźnikowy ProRock 4-kanałowy z izolacją optyczną 5V 10A
ProRock 4 Channel Low Level Relay Module zapewnia działający przełączanie obciążeń z wykorzystaniem izolacji optycznej i niezależnego sterowania każdym kanałem. Moduł stanowi uniwersalne rozwiązanie do zastosowań w automatyce, sterowaniu za pomocą mikrokontrolerów oraz inteligentnych systemach przełączania.
