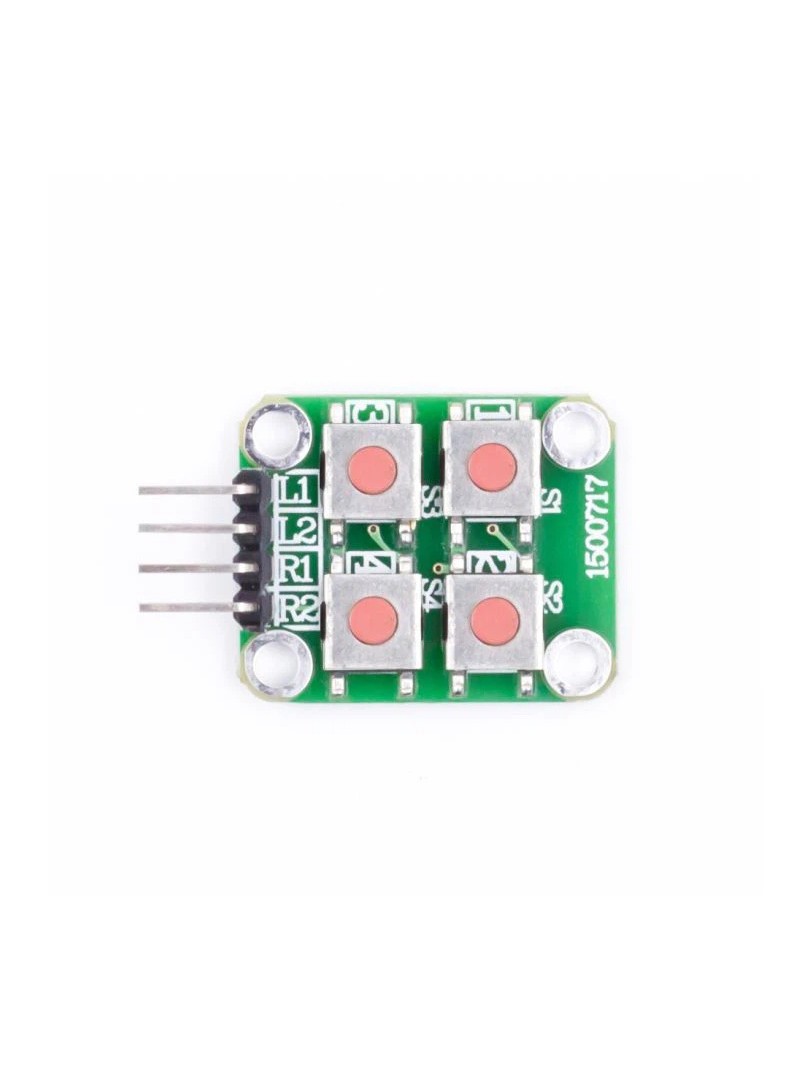

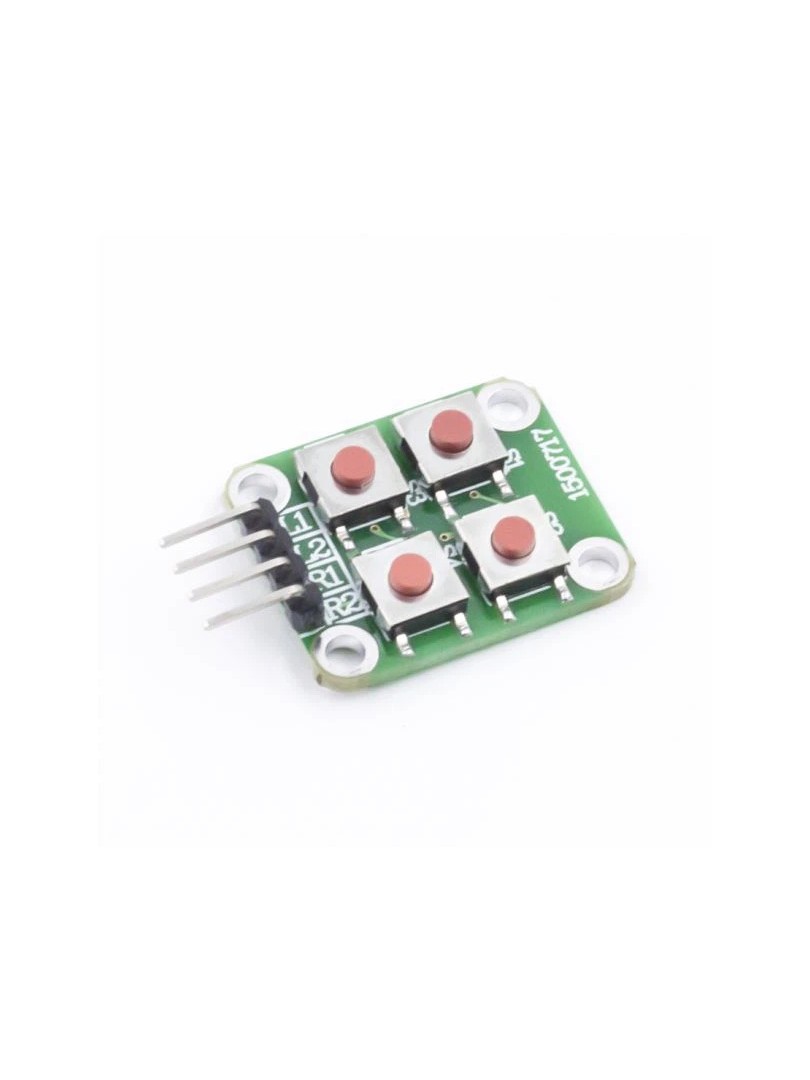

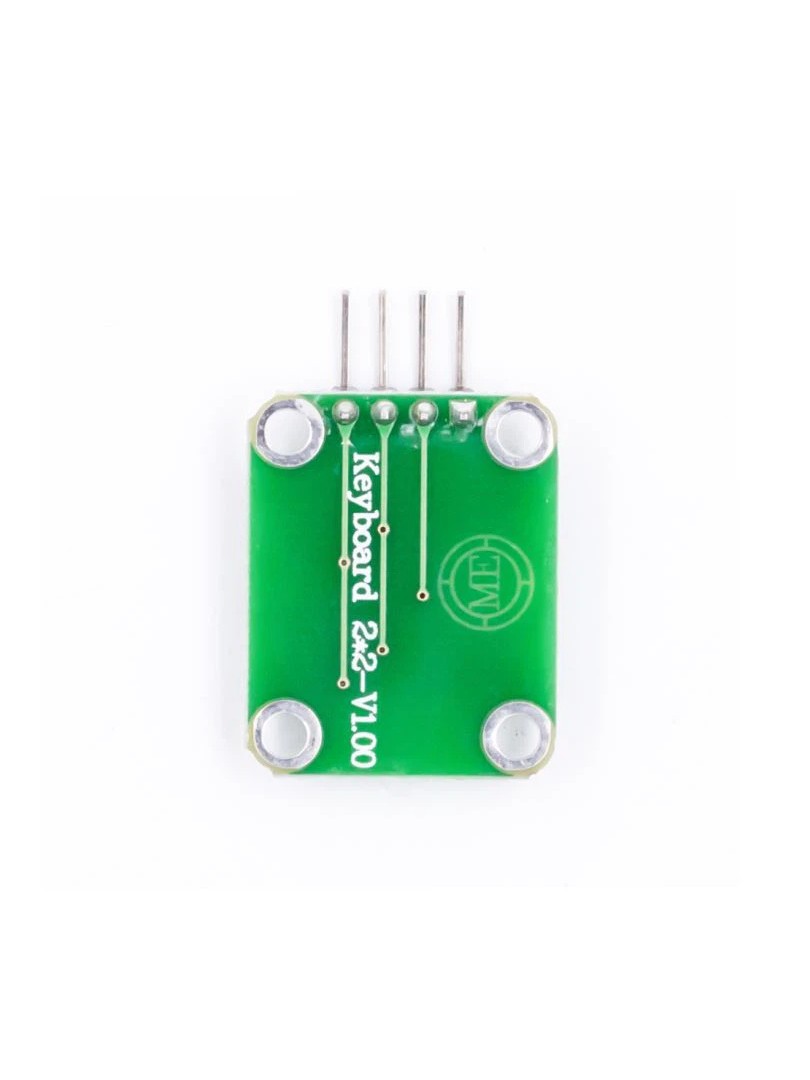

Moduł klawiatury matrycowej ProRock 2×2 to kompaktowa płytka wejściowa wyposażona w cztery przyciski taktylne ułożone w matrycy dwa na dwa. Wykorzystuje prosty interfejs czteropinowy oparty na skanowaniu wierszy i kolumn, co pozwala na podłączenie wielu przycisków przy minimalnej liczbie pinów mikrokontrolera. Płytka PCB posiada czytelne oznaczenia wyprowadzeń oraz cztery otwory montażowe M3 umożliwiające mechaniczne zamocowanie modułu.

Moduł przeznaczony jest dla projektantów systemów wbudowanych, hobbystów i twórców urządzeń elektronicznych potrzebujących rozbudowanych interfejsów użytkownika bez zajmowania wielu pinów GPIO. Kompatybilny z platformami Arduino, ESP32, STM32 oraz innymi mikrokontrolerami obsługującymi standardowe wejścia cyfrowe.

Główne cechy

Matryca 2×2: cztery przyciski rozmieszczone w kompaktowym układzie matrycowym

Interfejs czteropinowy: skanowanie wierszy i kolumn redukuje liczbę wymaganych pinów mikrokontrolera

Przyciski taktylne: mikrołączniki zapewniają wyraźne kliknięcie i potwierdzone wyczucie nacisku

Oszczędność miejsca: niewielkie wymiary płytki PCB ułatwiają montaż w ciasnych obudowach

Oznaczenia wyprowadzeń: nadrukowane etykiety pinów przyspieszają proces okablowania i redukują błędy

Otwory montażowe M3: umożliwiają z tworzywa mechaniczne zamocowanie modułu w obudowie lub na panelu

Uniwersalna zgodność: współpracuje z platformami Arduino, ESP32, STM32 i innymi mikrokontrolerami

Zasada działania

Moduł wykorzystuje zasadę skanowania matrycowego do wykrywania naciśnięć klawiszy. Dwa piny reprezentują współrzędną X (wiersze R1, R2), a dwa piny współrzędną Y (kolumny L1, L2). Aby wykryć naciśnięty przycisk, mikrokontroler aktywuje kolejno poszczególne wiersze i odczytuje stan kolumn. Przecięcie aktywowanego wiersza i zmienionej kolumny wskazuje, który przycisk został naciśnięty. Metoda ta pozwala obsłużyć cztery przyciski przy użyciu tylko czterech pinów GPIO, co stanowi znaczną oszczędność w porównaniu z czterema niezależnymi wejściami.

Specyfikacja techniczna

Typ produktu: Moduł klawiatury matrycowej

Rozmiar matrycy: 2 × 2

Liczba klawiszy: 4

Liczba pinów interfejsu: 4 (wiersze + kolumny)

Piny wierszy: R1, R2

Piny kolumn: L1, L2

Typ przełączników: Mikrołączniki taktylne

Otwory montażowe: 4 × M3

Typowe zastosowania

Nawigacja w menu i panele sterowania

Urządzenia DIY i kontrolery wejściowe w projektach wbudowanych

Wejścia użytkownika w robotyce oraz wybór trybów pracy

Nauka elektroniki i prototypowanie

Automatyka oraz proste interfejsy klawiszowe

Zawartość zestawu

1 × Moduł klawiatury matrycowej ProRock 2×2 z czterema przyciskami

Moduł klawiatury matrycowej ProRock 2×2 to łatwe w integracji rozwiązanie dla projektów wymagających wielu przycisków przy minimalnym okablowaniu. Oferuje kompaktową konstrukcję, oznaczone wyprowadzenia i stałe działanie mikrołączników taktylnych.
