ProRock FM Radio with Digital Display DIY Kit to edukacyjny zestaw elektroniczny przeznaczony do praktycznej nauki, ćwiczeń lutowniczych i projektów audio DIY. Zestaw pozwala użytkownikom złożyć w pełni funkcjonalny odbiornik radiowy FMz cyfrowym wyświetlaczem częstotliwości, łącząc odbiór radiowy, wzmocnienie dźwięku i zarządzanie energią w kompaktową platformę edukacyjną.

Konstrukcja oparta jest na cyfrowym odbiorniku FM RDA5807M kontrolowanym przezmikrokontroler STC15W408AS, zapewniając stabilny odbiór, niski poziom szumów i niezawodne działanie w globalnym paśmie FM.

Najważniejsze cechy

Obsługa globalnego pasma FM: obejmuje 87,5-108 MHz.

Cyfrowy wyświetlacz częstotliwości: 7-segmentowy wyświetlacz LED pokazuje strojenie w czasie rzeczywistym.

Odbiór FM o wysokiej czułości: oparty na tunerze cyfrowym RDA5807M.

Wydajne wzmocnienie dźwięku: wbudowany cyfrowy wzmacniacz audio.

Stabilna regulacja mocy: Konwerter DC-DC buck-boost 3,3 V.

Zestaw do lutowania DIY: dostarczany jako luźne komponenty do samodzielnego montażu.

Cel edukacyjny: idealny do nauki elektroniki i ćwiczenia lutowania.

Specyfikacja techniczna

Typ produktu: Zestaw elektroniczny FM Radio DIY

Moduł odbiornika FM: RDA5807M

Główny kontroler: Mikrokontroler STC15W408AS

Zakres częstotliwości: 87.5-108 MHz

Typ wyświetlacza: 7-segmentowy wyświetlacz cyfrowy LED

Wzmacniacz audio: Cyfrowy wzmacniacz audio (AXS2031)

Moc wyjściowa audio: do 5 W (możliwość zastosowania wzmacniacza)

Głośnik: Głośnik pełnozakresowy 52 mm, 3 W / 4 Ω

Regulacja napięcia: Przetwornica DC-DC buck-boost 3,3 V

Zakres napięcia wejściowego: 2,5 V - 5,5 V

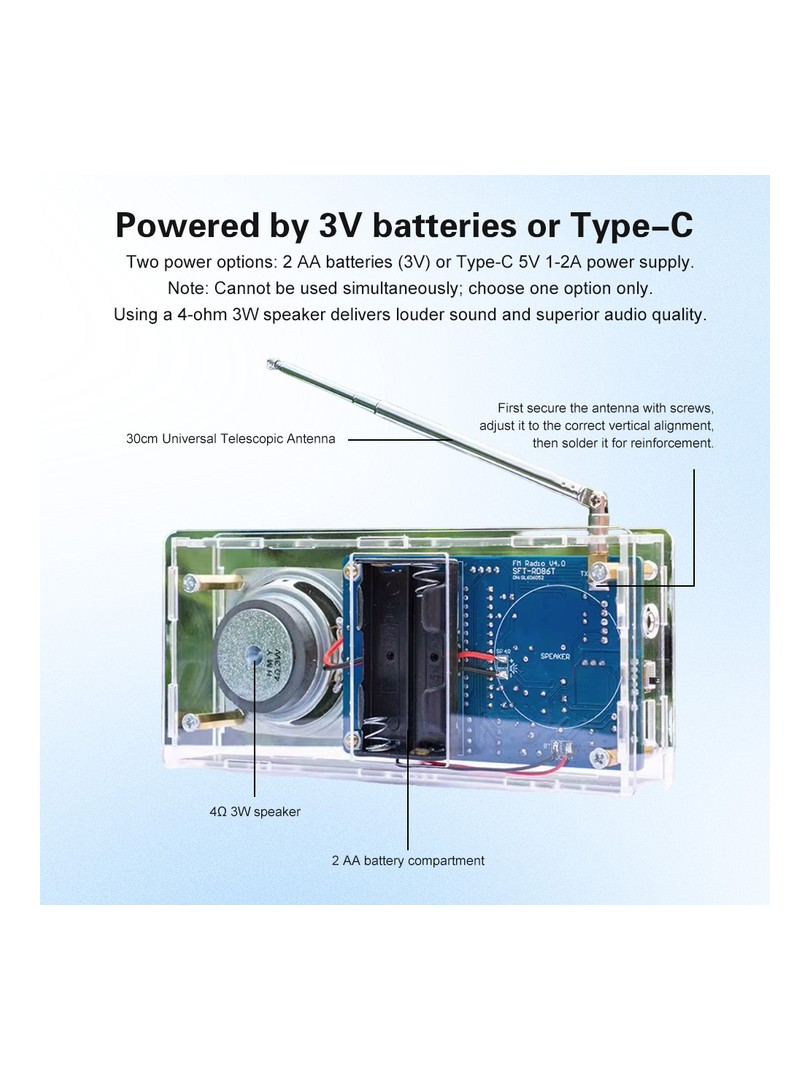

Opcje zasilania: USB 5 V lub 2 × baterie AA (3 V)

Antena: 30 cm przewodowa antena FM

Najważniejsze cechy konstrukcyjne

Konstrukcja Buck-boost: utrzymuje stabilne napięcie 3,3 V nawet po rozładowaniu baterii.

Stabilność przy niskim napięciu: zapobiega przyciemnianiu wyświetlacza i resetowaniu systemu przy niskim napięciu wejściowym.

Kompaktowy układ PCB: zoptymalizowany pod kątem montażu edukacyjnego i integralności sygnału.

Oznaczone pady PCB: upraszczają rozmieszczenie komponentów i lutowanie.

Typowe zastosowania

Praktyka lutowania elektroniki

STEM i projekty edukacyjne w klasie

Montaż radia FM DIY

Edukacja w zakresie elektroniki audio i RF

Szkolenie z elektroniki dla początkujących i średnio zaawansowanych

Zawartość opakowania

Płytka drukowana radia FM

Wszystkie elementy elektroniczne (rezystory, kondensatory, układy scalone, wyświetlacz, przyciski)

Głośnik pełnozakresowy 52 mm

Przewód antenowy FM

Uwagi

Jest to zestaw do samodzielnego lutowania; wymagany jest montaż.

Jednocześnie może być używane tylko jedno źródło zasilania (USB lub baterie).

Baterie AA nie są dołączone do zestawu.

Prawidłowe lutowanie i polaryzacja są wymagane do prawidłowego działania.

Zestaw ProRock FM Radio with Digital Display DIY Kit zapewnia jasne, praktyczne i satysfakcjonujące wprowadzenie do elektroniki radiowej, technik lutowania i wbudowanego sterowania - dostarczając w pełni funkcjonalne radio FM po zakończeniu.
