Zestaw do samodzielnego montażu wzmacniacza TDA2030A DIY Kit

Zestaw do samodzielnego montażu wzmacniacza TDA2030A

Ta 2.1-kanałowa płytka wzmacniacza łączy w sobie wysoką moc układów TDA2050 i TDA2030A, zapewniając czyste tony wysokie i mocne basy. Zaprojektowany dla entuzjastów audio i hobbystów DIY, charakteryzuje się wysokiej jakości komponentami, cichą konstrukcją obwodu i elastycznymi opcjami integracji. Kanał basowy jest wzmacniany przez układ TDA2050, podczas gdy kanały lewy i prawy korzystają z układu TDA2030A. Zawiera również podwójny wzmacniacz operacyjny NE5532 do przedwzmacniania. Dzięki obsłudze wejścia karty dekodera i solidnemu filtrowaniu zasilania, zestaw ten jest idealny do budowy własnego systemu audio HiFi.

Kluczowe cechy

• Wyjście trzykanałowe: Dedykowany kanał subwoofera (bas) i stereo lewy/prawy dla bogatego dźwięku 2.1.
• Potężne wzmocnienie: Moc wyjściowa do 32 W dla basów i 18 W na kanał stereo dzięki układom TDA2050 i TDA2030A.
• Profesjonalny układ: Zoptymalizowany układ PCB zapewnia niski poziom szumów, wysoki współczynnik SNR i minimalne zniekształcenia.
• Komponenty klasy premium: Zawiera kondensatory Philips CBB, przedwzmacniacz NE5532, mostek prostowniczy 6A i podwójne kondensatory filtrujące 3300μF/25V.
• Obsługa wielu wejść: Obsługuje dekodery audio przez RCA, 3P pin header lub listwę zaciskową.
• Zintegrowane zasilanie dekodera: Zawiera port wyjściowy zasilania 12V do zasilania płyt dekoderów MP3.
• Wstępnie zlutowany i przetestowany: Dostarczana jako gotowa do użycia płytka, w pełni wyczyszczona i przetestowana.

Specyfikacja techniczna

Zestaw zawiera

• 1 × wstępnie zlutowana płytka wzmacniacza 2.1-kanałowego
• 1 × radiator (wstępnie zainstalowany)
• 1 × złącze wejściowe audio RCA (domyślne)

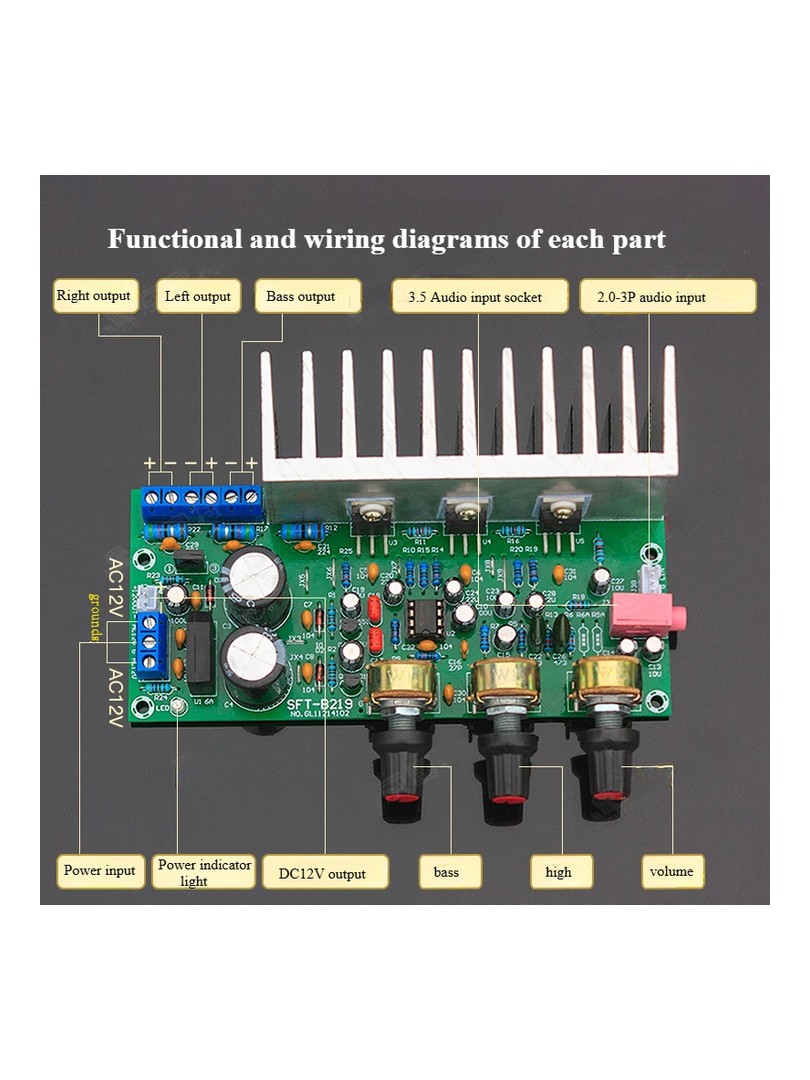

• 1 × Schemat połączeń użytkownika

Uwagi

• Jest to gotowa płytka, która wymaga jedynie zewnętrznego podłączenia do głośników i zasilania.
• Należy zapewnić odpowiednią izolację między układami scalonymi a radiatorem (zwłaszcza TDA2050).
• Nie podłączaj masy dekodera do masy wejściowej wzmacniacza, jeśli jest on zasilany z tej samej płytki, aby uniknąć zakłóceń.
• Aby uzyskać optymalną wydajność, należy użyć podwójnego transformatora 12V 30W lub wyższego.
• Kompatybilny z układem LM1875 w przypadku wymiany.
