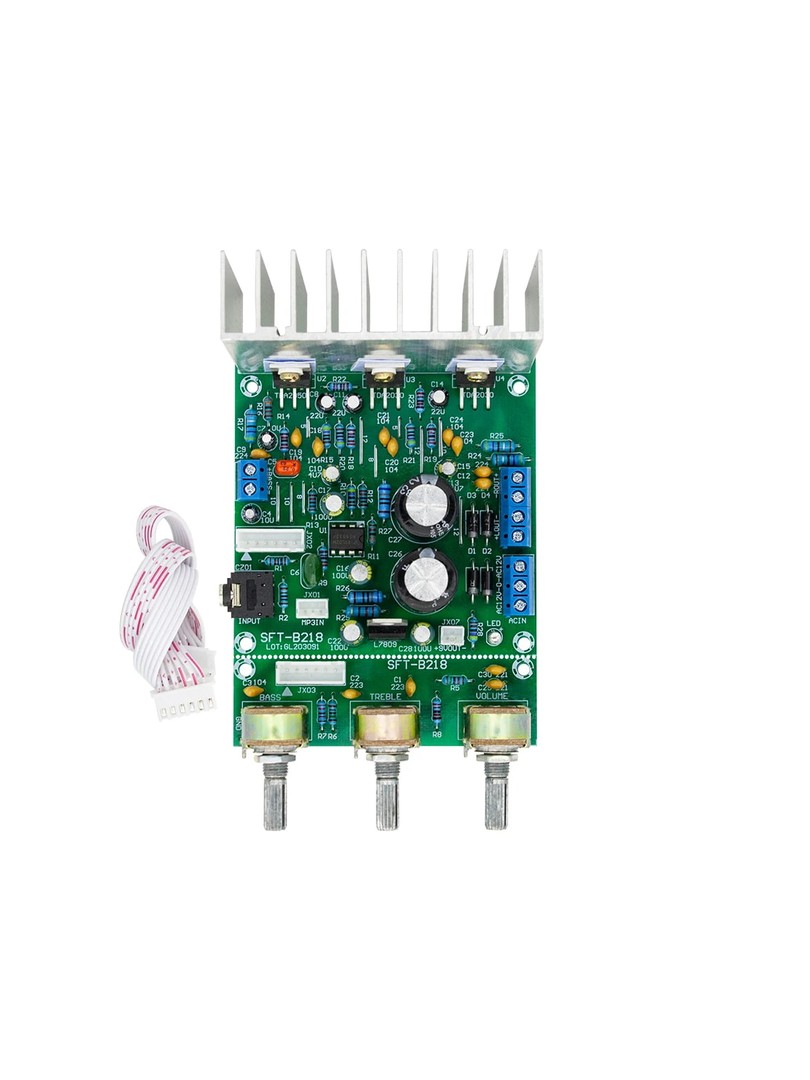

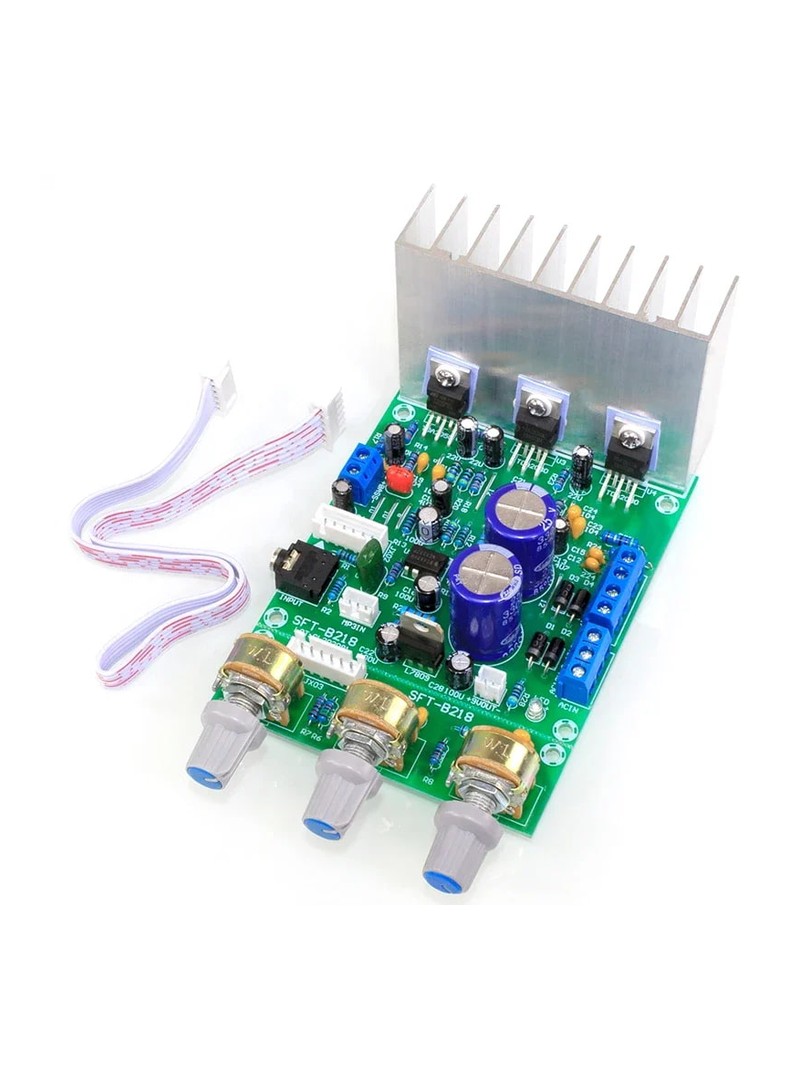

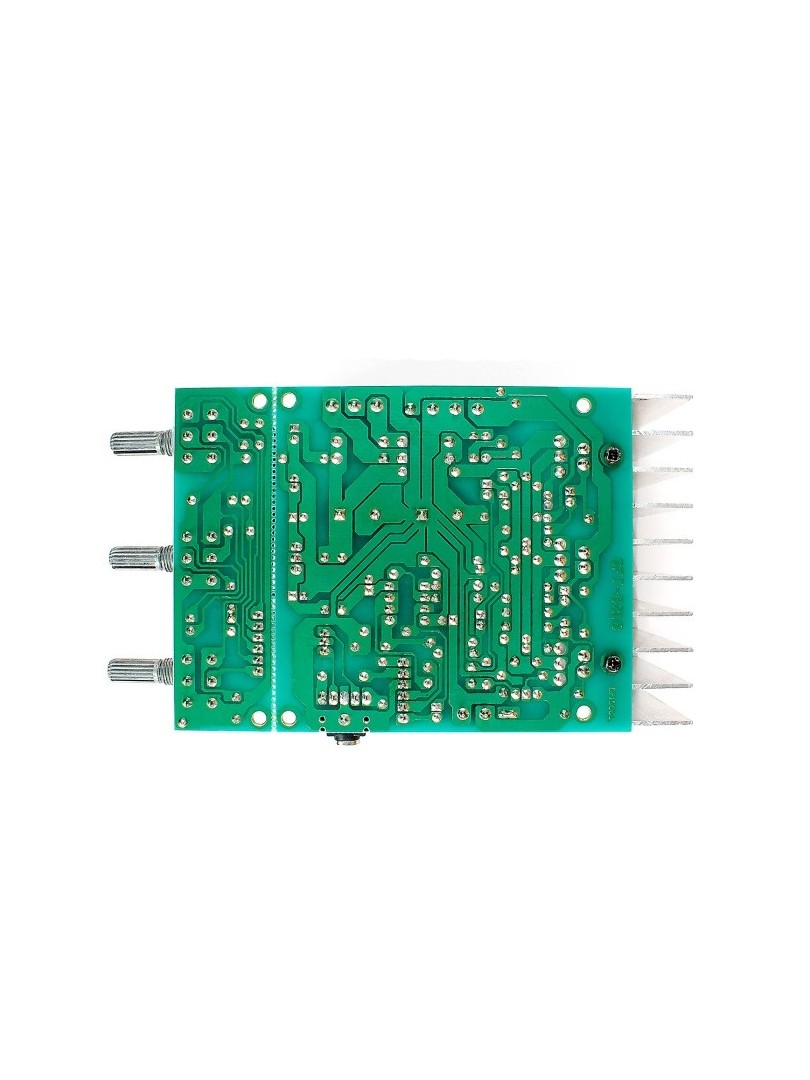

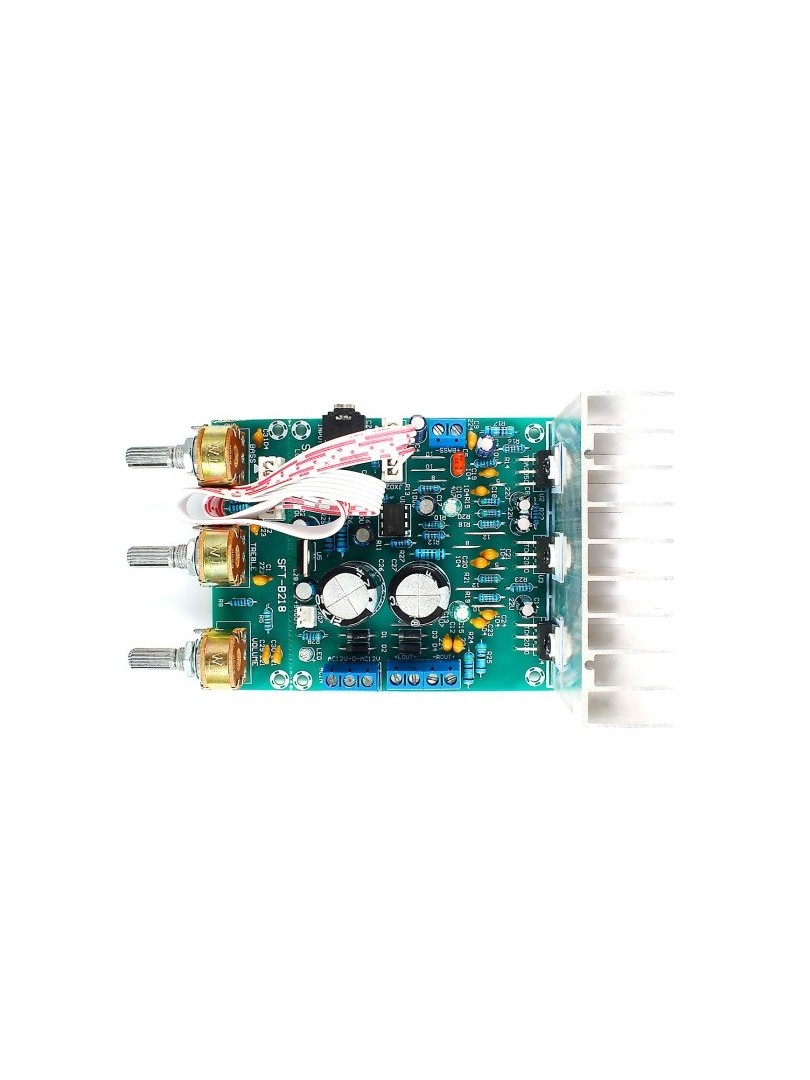

Jest to 2.1-kanałowy wzmacniacz HiFi do samodzielnego lutowania przeznaczony dla hobbystów audio i osób uczących się elektroniki. Nie jest to gotowy produkt i wymaga ręcznego montażu i lutowania. Zestaw oparty jest na wysokowydajnych układach wzmacniaczy TDA2030 i TDA2050, oferujących doskonałą jakość dźwięku z mocnymi basami i czystymi tonami wysokimi.

Wzmacniacz składa się z dwóch kanałów stereo o mocy 15 W zasilanych przez TDA2030 i kanału subwoofera o mocy 30 W zasilanego przez TDA2050. Wymaga podwójnego zasilacza AC (9-15V), z zalecanym podwójnym transformatorem AC 12V 30W. Płytka dźwiękowa jest oddzielna, co ułatwia instalację, a dodatkowy materiał tłumiący wewnątrz skrzynki subwoofera jest zalecany dla wzmocnienia basów.

Główne cechy

Kanały: 2.1 (lewy, prawy, subwoofer)

Układy scalone: 2 × TDA2030 (stereo), 1 × TDA2050 (subwoofer)

Moc wyjściowa: 2 × 15 W + 30 W

Zalecany głośnik: 10-30 W (L/R), 30-100 W (subwoofer)

Impedancja głośnika: 4-8Ω

Pasmo przenoszenia: 20Hz-20kHz

Stosunek sygnału do szumu: Około 95dB

Zasilanie: Podwójne AC 9-15V (12V-0-12V, ≥30W)

Wymiary produktu: 120 × 79 × 57 mm

Waga netto: 145 g

Uwagi techniczne

Ten zestaw wymaga latających przewodów (brak w zestawie); użyj odciętych przewodów z komponentów.

Nie włączaj zasilania ani nie podłączaj głośników, dopóki wszystkie połączenia lutowane nie zostaną zweryfikowane.

Przed podłączeniem głośników należy sprawdzić napięcie wyjściowe punktu środkowego za pomocą multimetru (musi wynosić <1 V).

Aby uzyskać optymalne wyniki, użyj lutownicy o mocy 30-40 W.

Błędy w okablowaniu, zimne połączenia lutowane lub odwrócone złącza (JX02, JX03) mogą powodować nieprawidłowe działanie.

Regulacja rezystorów R15, R20, R21 zmienia wzmocnienie wyjściowe; zmiana R12/R13 wpływa na częstotliwość odcięcia basów.

Zestaw zawiera

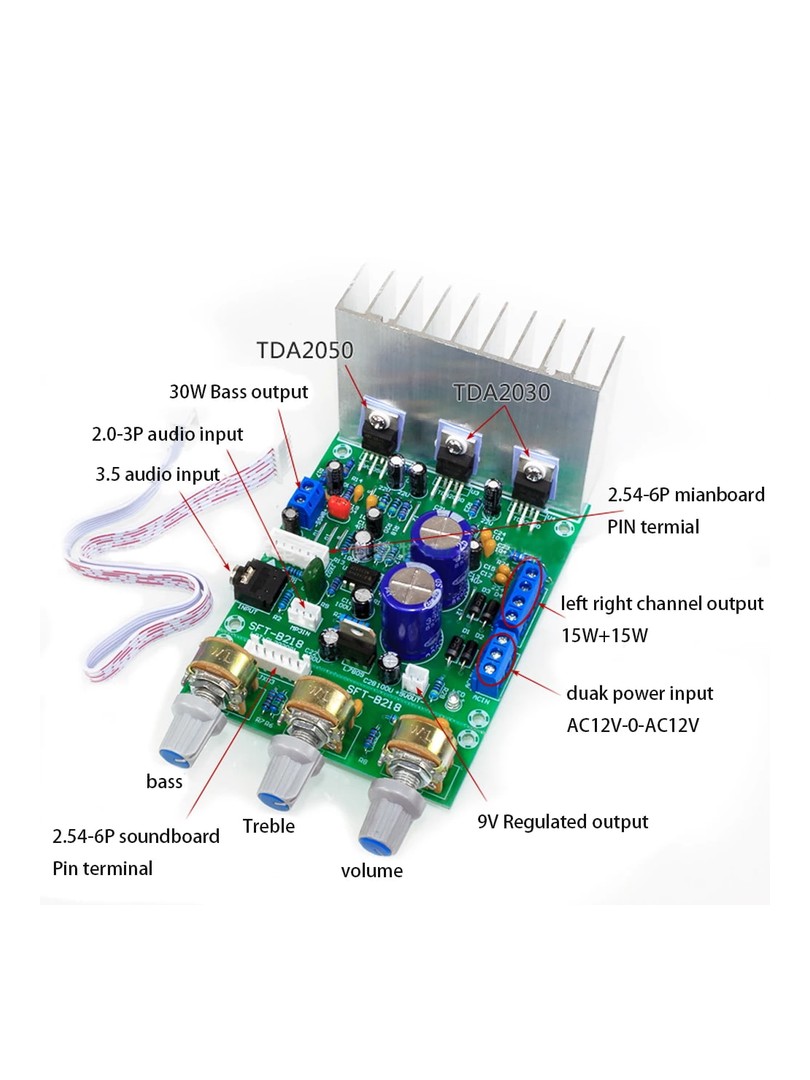

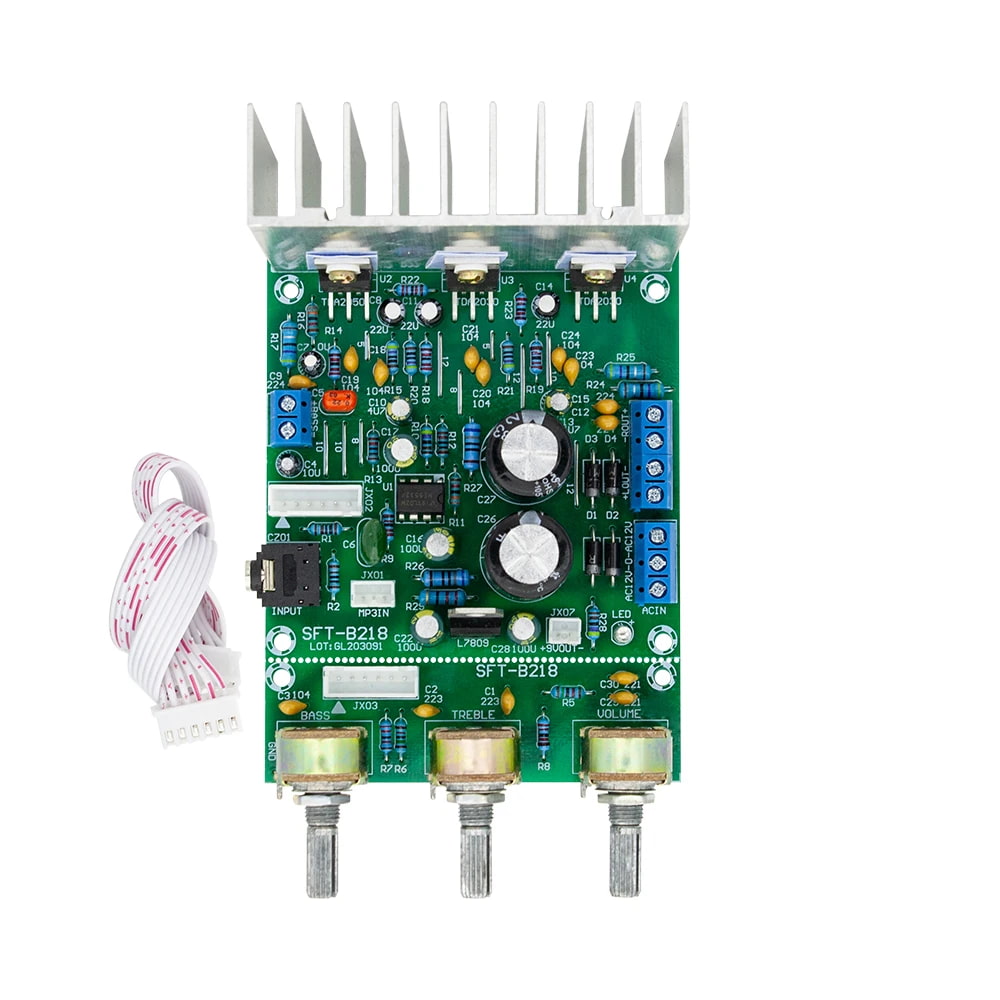

1 × płytka drukowana wzmacniacza HiFi 2.1 TDA2030A

2 × układy TDA2030

1 × układ TDA2050

Elementy pasywne (rezystory, kondensatory, diody itp.)

Złącza i zaciski śrubowe

Radiatory

Instrukcja montażu (schemat)

Ważne

Jest to zestaw do samodzielnego montażu, a nie gotowy produkt.

Montaż wymaga podstawowej wiedzy z zakresu elektroniki i umiejętności lutowania.

W przypadku pytań dotyczących montażu dostępna jest pomoc techniczna. Uszkodzenia spowodowane złym lutowaniem nie są objęte gwarancją.

Zestaw do samodzielnego montażu Wzmacniacz subwoofera 2.1 HiFi TDA2030A DIY Kit

TDA2030A 2.1-kanałowy wzmacniacz HiFi do subwoofera - zestaw do samodzielnego montażu
