TDA2030A Stereofoniczny wzmacniacz Bluetooth do samodzielnego montażu z regulacją barwy dźwięku
Opis

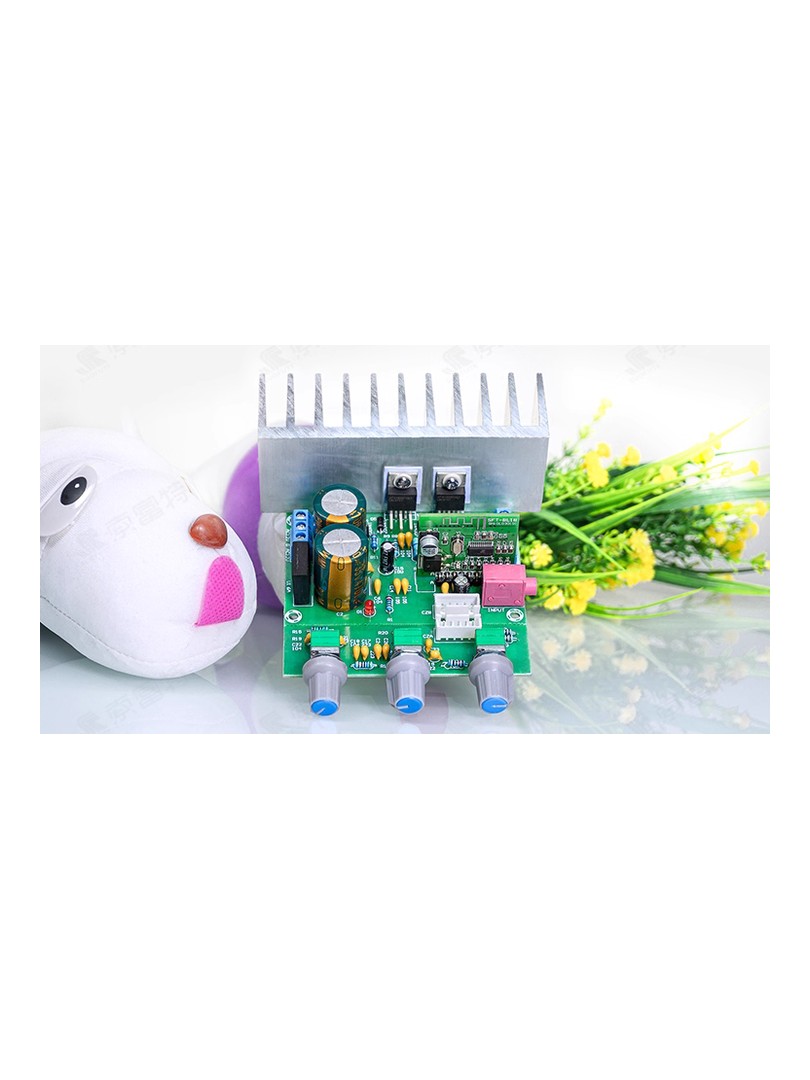

Ten wysokiej jakości zestaw wzmacniacza DIY wyposażony jest w pasywny stopień przedni z regulacją barwy dźwięku oraz dwukanałową sekcję wzmacniacza mocy TDA2030A, zapewniającą moc wyjściową do 15 W + 15 W (obciążenie 4 Ω).Wszystkie podzespoły są fabrycznie nowe i starannie dobrane, w tym wysokiej jakości kondensatory sprzęgające, odsprzęgające i bocznikujące, płaski mostek prostowniczy 6A oraz kondensatory filtrujące 2200μF/25V zapewniające stabilną pracę.Precyzyjne rezystory z folii metalowej minimalizują szumy, a uszczelniony potencjometr o długiej żywotności zapewnia płynną regulację tonów.Niestandardowy aluminiowy radiator utrzymuje bezpieczną temperaturę pracy przy ciągłym użytkowaniu.
Zestaw integruje również moduł audio Bluetooth (płytka drukowana wstępnie okablowana z polami lutowniczymi), umożliwiając bezprzewodowe przesyłanie strumieniowe dźwięku i pozwalając płytce działać jako kompaktowy wzmacniacz stereo Bluetooth.
Zaprojektowany z myślą o łatwym montażu, wzmacniacz nie wymaga dodatkowego debugowania, jeśli jest prawidłowo przylutowany.Uwaga: Zawsze należy stosować smar termiczny między TDA2030A a radiatorem i używać odpowiednich podkładek izolacyjnych.Początkujący użytkownicy powinni dokonywać montażu ostrożnie lub zasięgnąć porady doświadczonego użytkownika.
Główne cechy
- Dwukanałowy wzmacniacz stereo z wejściem Bluetooth
- Pasywny stopień regulacji tonów z uszczelnionym potencjometrem
- Filtrowanie zasilania 2200μF i prostownik 6A dla stabilnego zasilania
- Niestandardowy radiator zapewniający niezawodną wydajność termiczną
- Obsługuje modernizację stopnia mocy do LM1875
Specyfikacja techniczna
- Układ wzmacniacza mocy: TDA2030A (obsługiwana aktualizacja LM1875)
- Napięcie robocze: AC Dual 9-15V (zalecany transformator 12V / 30W)
- Prąd roboczy: ≥ 3A
- Moc wyjściowa: 15W + 15W @ 4Ω
- Pasmo przenoszenia: 25Hz - 18kHz
- Odstęp sygnału od szumu: Wysokiej jakości niskoszumowy obwód z metalową folią
- Impedancja głośnika: 4-8Ω
- Zalecana moc głośnika: 15-50W
- Bluetooth: Zintegrowany moduł (wstępnie okablowane pola lutownicze)
- Chłodzenie: Niestandardowy aluminiowy radiator
Uwaga dotycząca modernizacji
Dla użytkowników poszukujących lepszej wydajności dźwięku, zestaw umożliwia zastąpienie TDA2030A układem LM1875. Podczas modernizacji:
- Użyj kondensatorów filtrujących ≥3300μF/35V
- Zainstalować grubszy radiator o większej pojemności.
- Użyj transformatora 15-18 V
Modernizacja LM1875 znacznie poprawia czystość, dynamikę i ogólną wierność dźwięku.

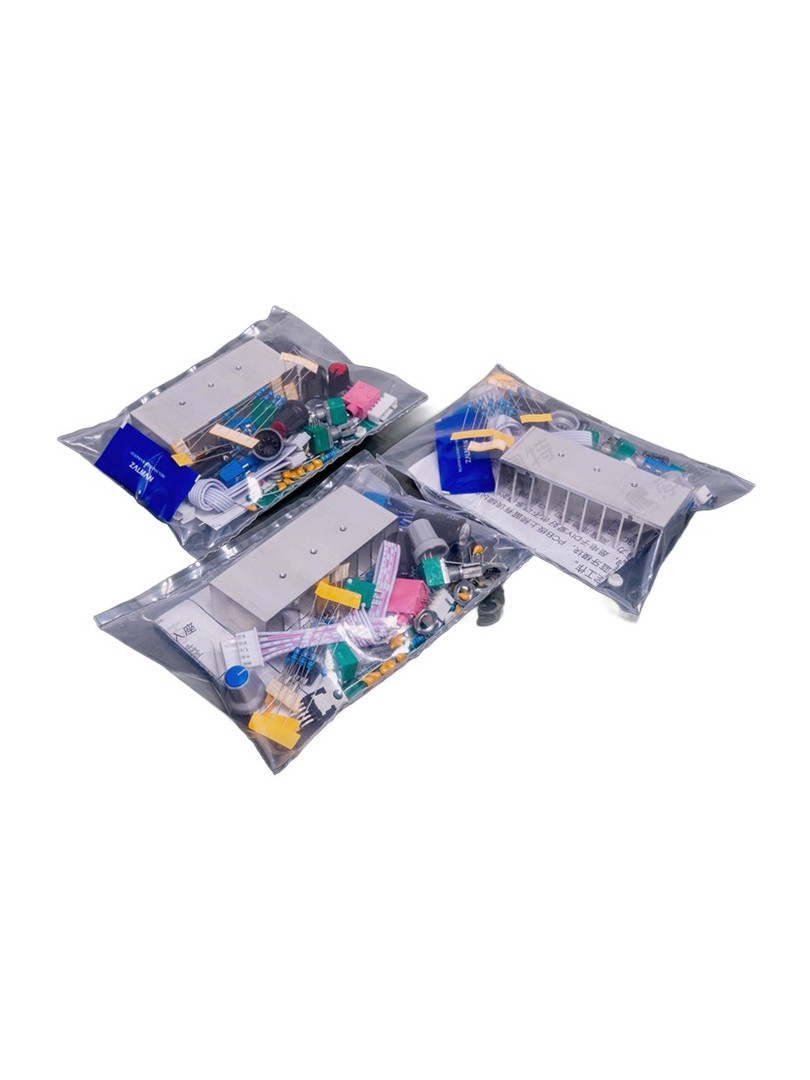

Zestaw zawiera

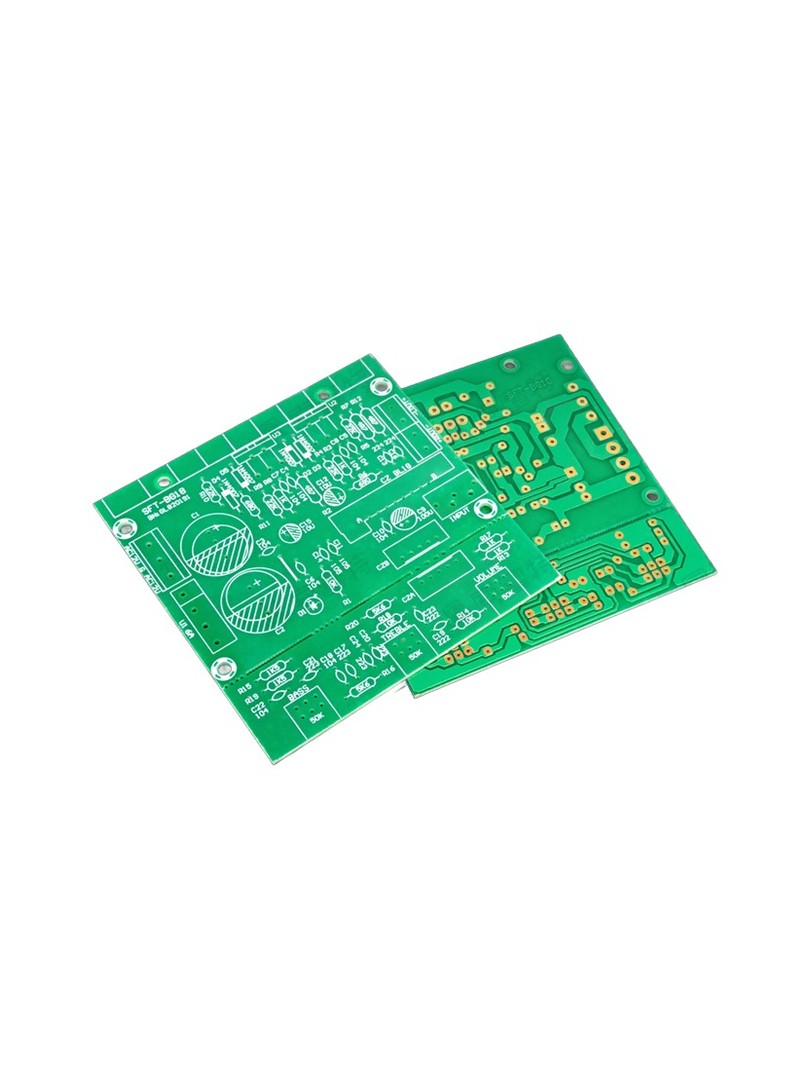

- 1 × Płytka drukowana wzmacniacza SFT-BG18
- Wszystkie wymagane komponenty elektroniczne
- Moduł Bluetooth (opcjonalny)*
- Aluminiowy radiator
- Instrukcja montażu
Uwagi
- Moduł Bluetooth nie wchodzi w skład zestawu
- Wraz z układem scalonym zasilania należy użyć smaru termicznego i podkładek izolacyjnych.
- Przed podłączeniem zasilania należy upewnić się, że okablowanie AC jest prawidłowe.
