Zestaw do samodzielnego montażu radio FM z cyfrowym wyświetlaczem #52

Radio FM z cyfrowym wyświetlaczem - zestaw dla majsterkowiczów #52

Zestaw FM Radio DIY Kit #52 to świetny projekt dla entuzjastów elektroniki i studentów, którzy chcą zbudować własne cyfrowe radio FM. Oparty na wydajnym układzie wzmacniacza AXS2031, zestaw ten zapewnia czyste, wysokiej jakości wyjście mono i posiada jasny niebieski wyświetlacz LED pokazujący częstotliwość i głośność. Dzięki wytrzymałej akrylowej obudowie, przejrzystemu procesowi montażu i dwóm opcjom zasilania, zestaw ten jest zarówno edukacyjny, jak i praktyczny.

Kluczowe cechy

• Cyfrowy wzmacniacz audio: Zbudowany w oparciu o układ AXS2031, oferujący moc wyjściową 5 W z wydajnością do 99% i minimalnymi zniekształceniami.
• Odbiór FM: Obejmuje częstotliwości 87,5-108 MHz, zapewniając wysoką czułość i silną ochronę przed zakłóceniami.
• Wyświetlacz częstotliwości LED: Niebieska cyfrowa dioda LED wyświetla częstotliwość i głośność w czasie rzeczywistym.
• Uniwersalna antena: 30-centymetrowa obrotowa antena zapewniająca optymalny odbiór sygnału FM.
• Pamięć wyłączenia: Przywraca ostatnie ustawienia częstotliwości i głośności przy następnym włączeniu.
• Podwójne zasilanie: Działa z 5V Android USB lub 2×AA baterie (3V). W danym momencie może być używana tylko jedna bateria.
• Edukacyjny montaż: Uczy lutowania i montażu elektroniki od podstaw.

Specyfikacja techniczna

• Model: SFT-RD86A
• Napięcie zasilania: 2,5-5,5 V
• Wejście zasilania: USB 5V (Android) lub 2×AA baterie (brak w zestawie)
• Zakres częstotliwości: 87,5-108 MHz (pasmo FM)
• Moc wyjściowa: 3 W mono
• Głośnik: 52mm 0,5W 8Ω
• Wyświetlacz: Niebieska cyfrowa lampa LED
• Wymiary produktu: 158 × 74 × 28 mm

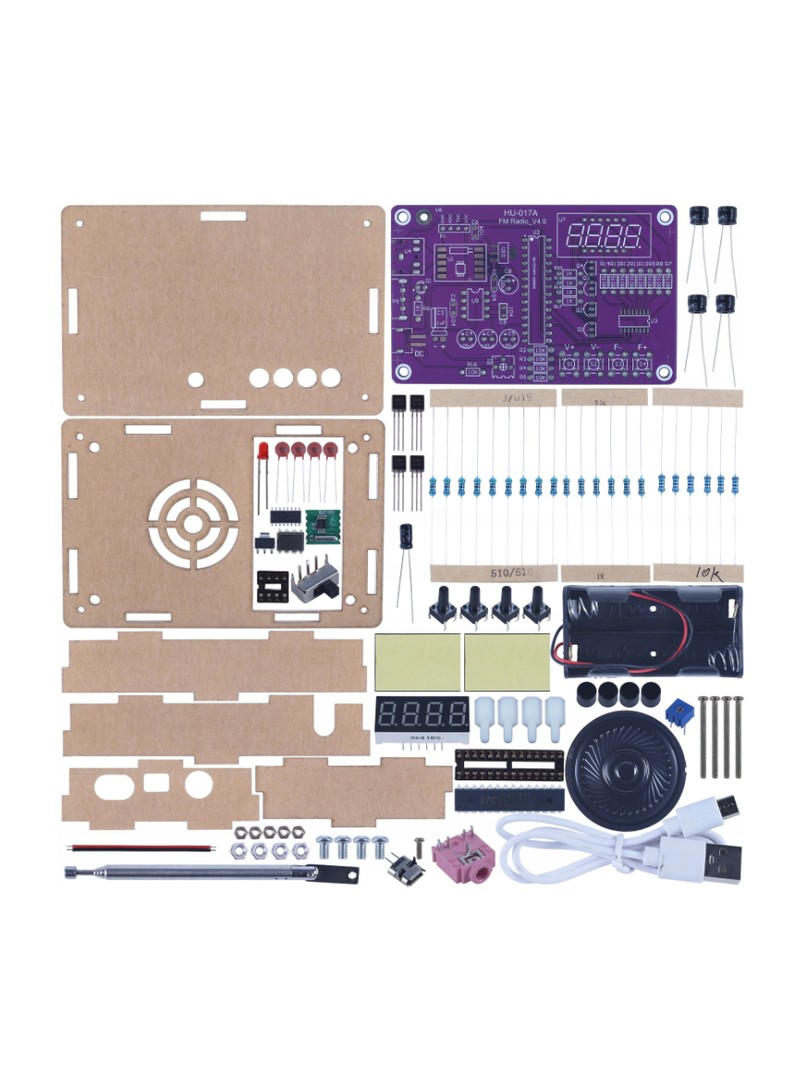

Zestaw zawiera

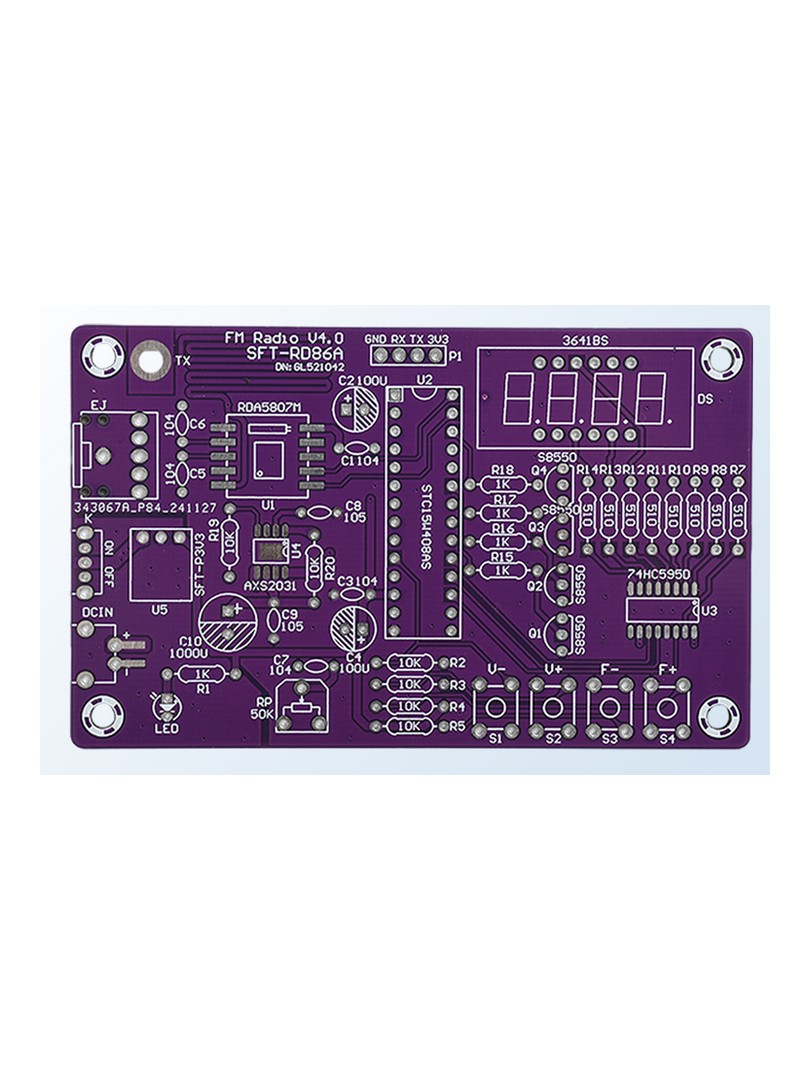

• 1 × Płytka PCB z wstępnie ocynowanymi padami
• 1 × Zestaw komponentów elektronicznych do montażu płytki
• 1 × antena (z elementami montażowymi)
• 1 × głośnik 52 mm 0,5 W 8Ω
• 1 × Interfejs zasilania USB (port Android)
• 1 × uchwyt baterii (na 2 × AAA, baterie nie są dołączone)
• 1 × akrylowa obudowa z panelem przednim, bocznym i tylnym
• 1 × Śruby montażowe, wsporniki i akcesoria
• 1 × Instrukcja montażu

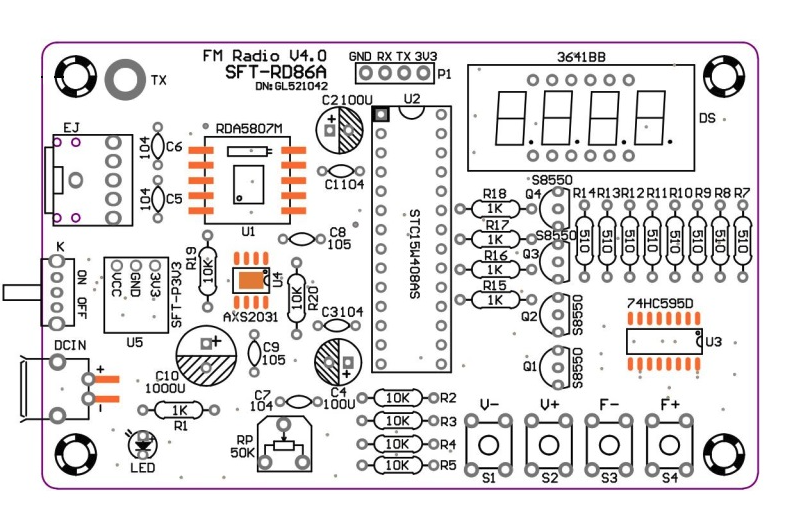

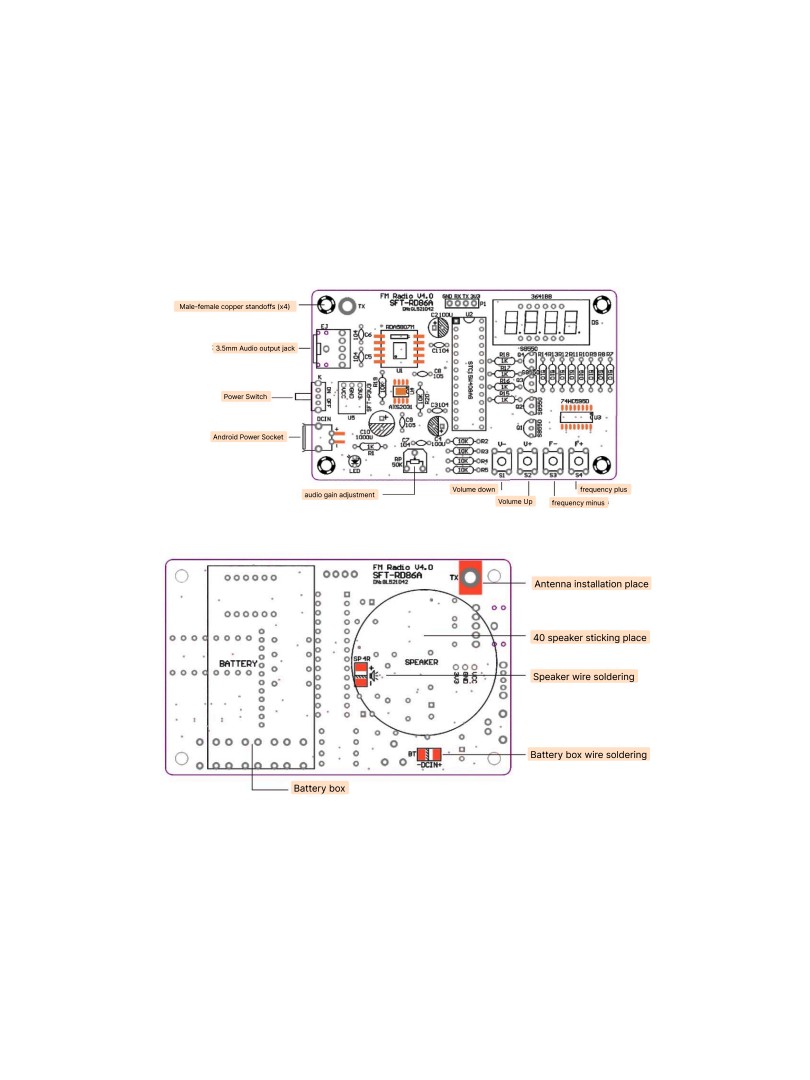

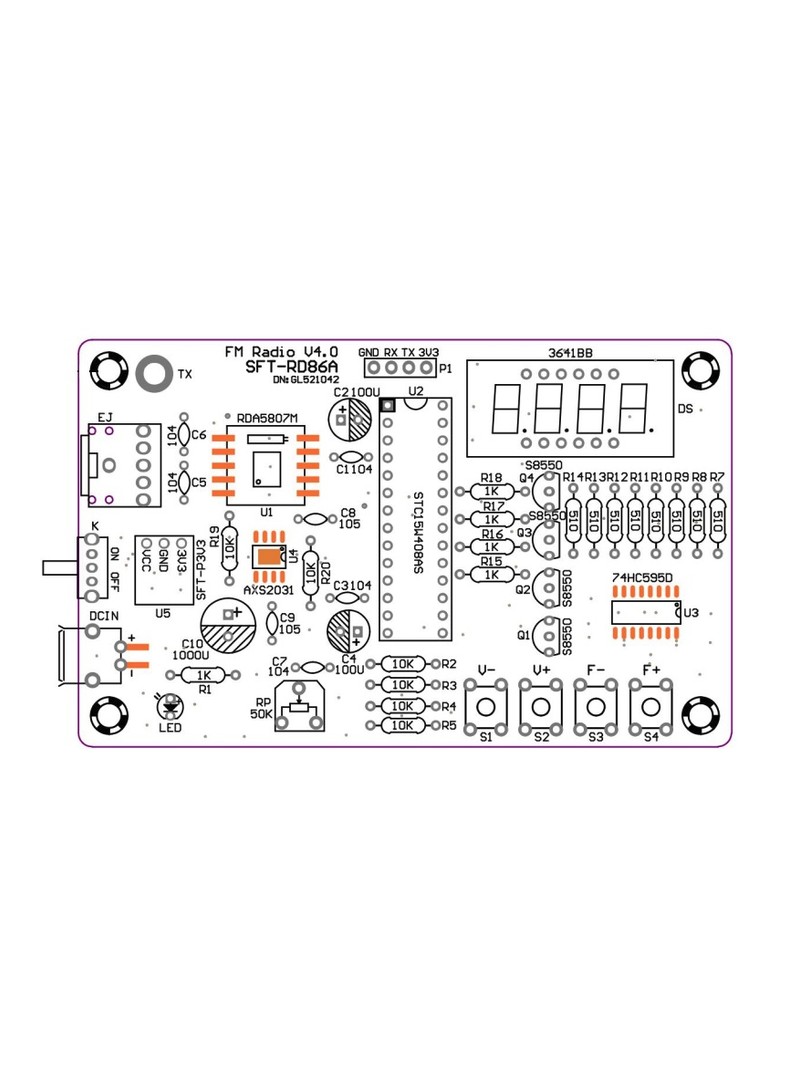

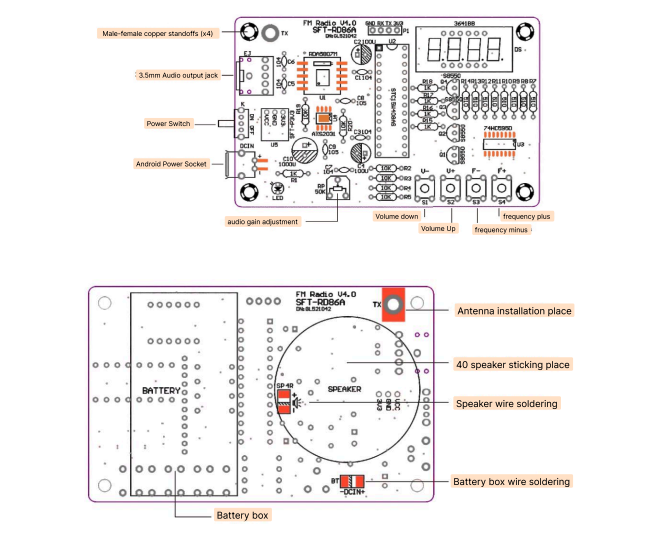

Uwagi dotyczące montażu

• Najpierw należy przylutować małe elementy (układy scalone, moduły), a następnie większe.
• W danym momencie może być używana tylko jedna metoda zasilania (USB lub bateria).
• Anteny powinny być prawidłowo zamocowane i przylutowane, aby zapewnić najlepszy odbiór.
• Upewnij się, że wszystkie komponenty są umieszczone zgodnie z oznaczeniami i polaryzacją.

Ważne

• Jest to zestaw dla majsterkowiczów i wymaga umiejętności lutowania i montażu.
• Baterie AA i zasilacz USB nie są dołączone.
• Wyłącznie do użytku edukacyjnego i eksperymentalnego.
