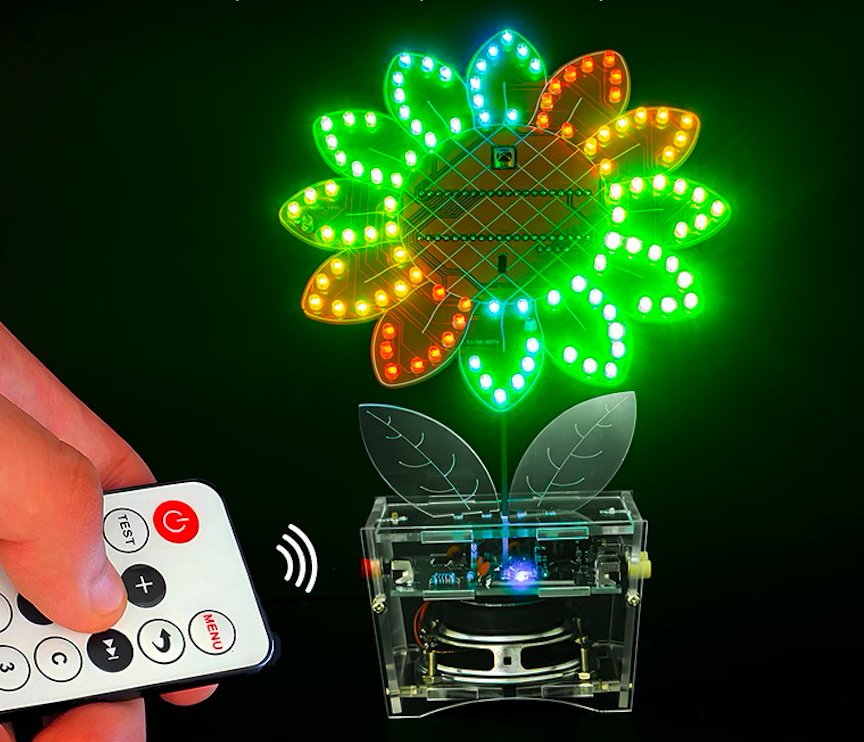

System sterowania diodami LED: Mikrokontroler STC15F2K60S2 zarządza 110 diodami LED poprzez wyjście push-pull dla 16 programowalnych wzorów świetlnych.
Przetwarzanie dźwięku: Układ wzmacniacza HT6872 (wyjście 2W) z regulacją napięcia ASM1117-3.3V dla pracy bez zakłóceń

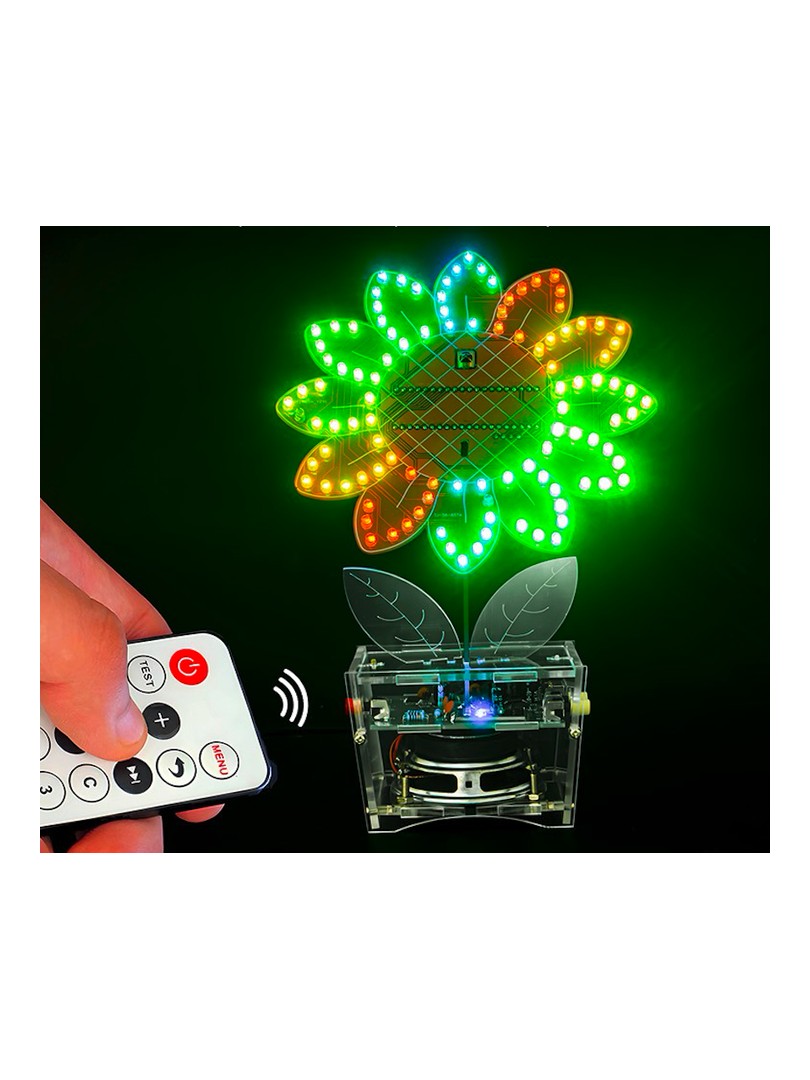

Podwójny interfejs sterowania: Pilot na podczerwień + fizyczne przyciski do sterowania oświetleniem/audio
Inteligentna synchronizacja rytmu: Akwizycja ADC tworzy pokazy świetlne reagujące na muzykę

Kompleksowy zestaw edukacyjny - uczy lutowania SMD, projektowania obwodów i programowania mikrokontrolerów

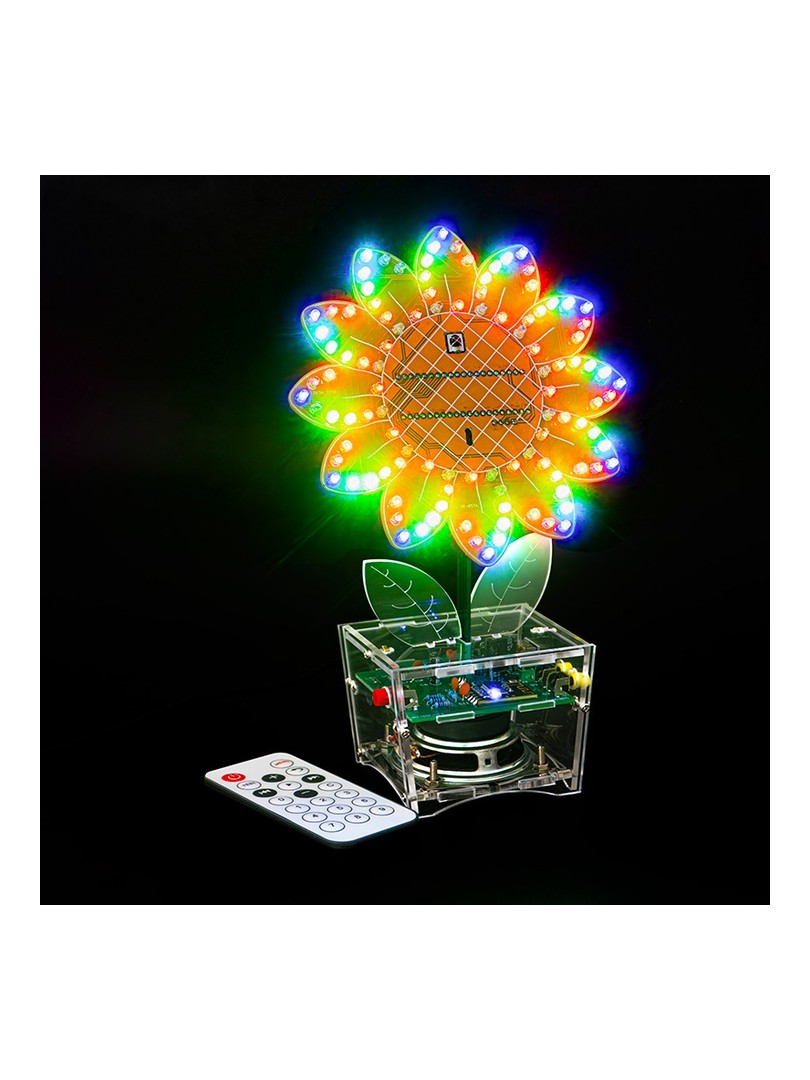

Dynamiczne efekty świetlne - 16 programowalnych trybów z regulacją prędkości
Ulepszony Bluetooth 5.0 - Obsługa A2DP z zasięgiem 10 m (moduł XFM-M18/MH-M18)
Profesjonalne debugowanie - zawiera szczegółowy przewodnik rozwiązywania typowych problemów montażowych

Główne komponenty	MCU STC15F2K60S2, wzmacniacz HT6872, regulator ASM1117-3.3V
Wymagania dotyczące zasilania	Minimum 5 V/1 A (USB-C lub gniazdo DC 5,5 mm)
Wyjście audio	Głośnik monofoniczny 2 W z regulacją głośności
Metody sterowania	Pilot na podczerwień (20 funkcji) + 3 przyciski fizyczne

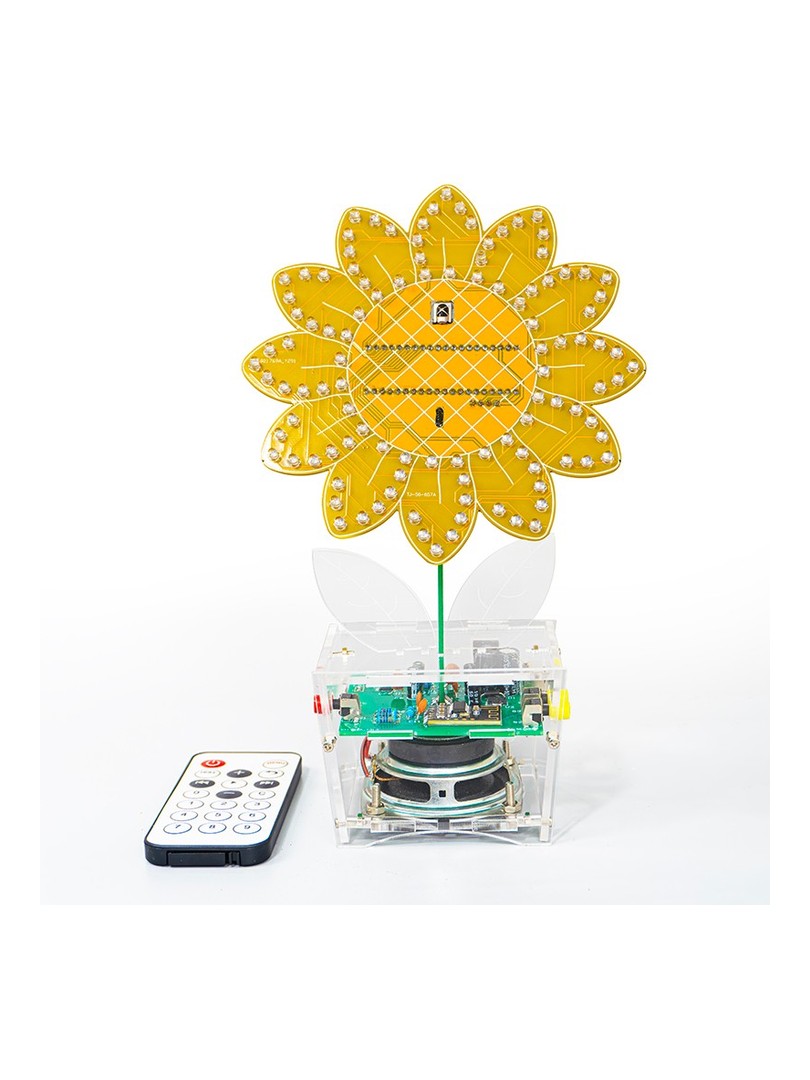

Matryca LED	110 diod LED RGB w kształcie słonecznika

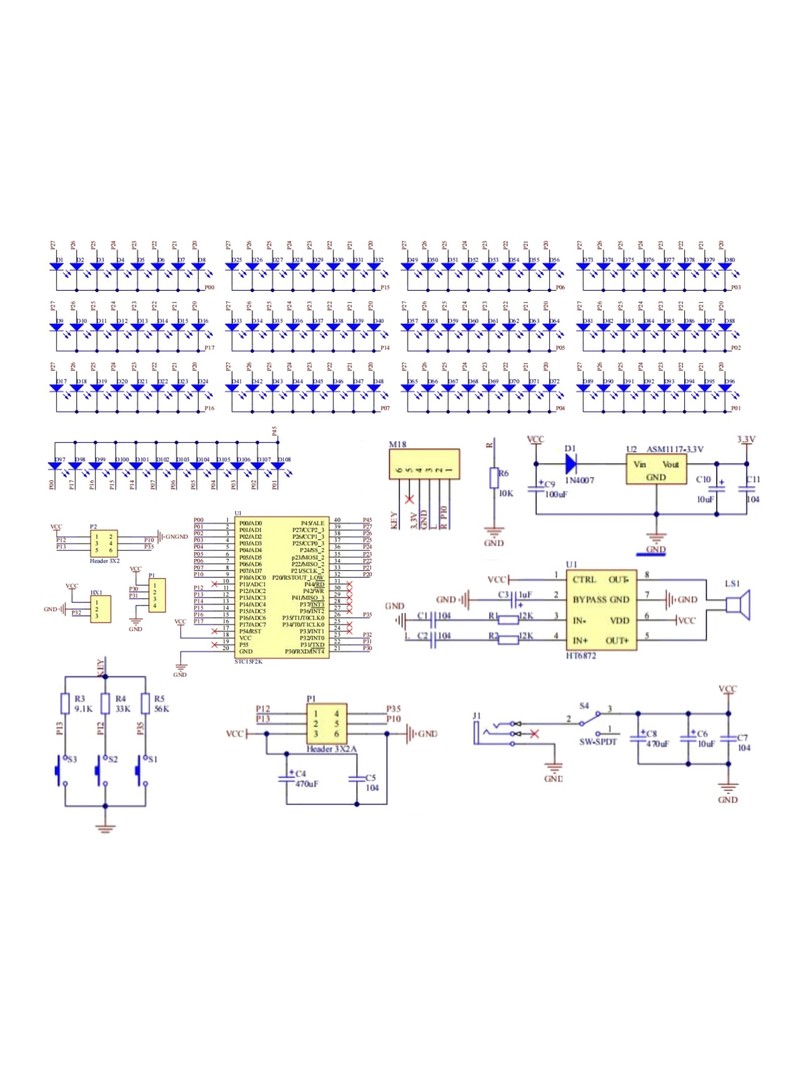

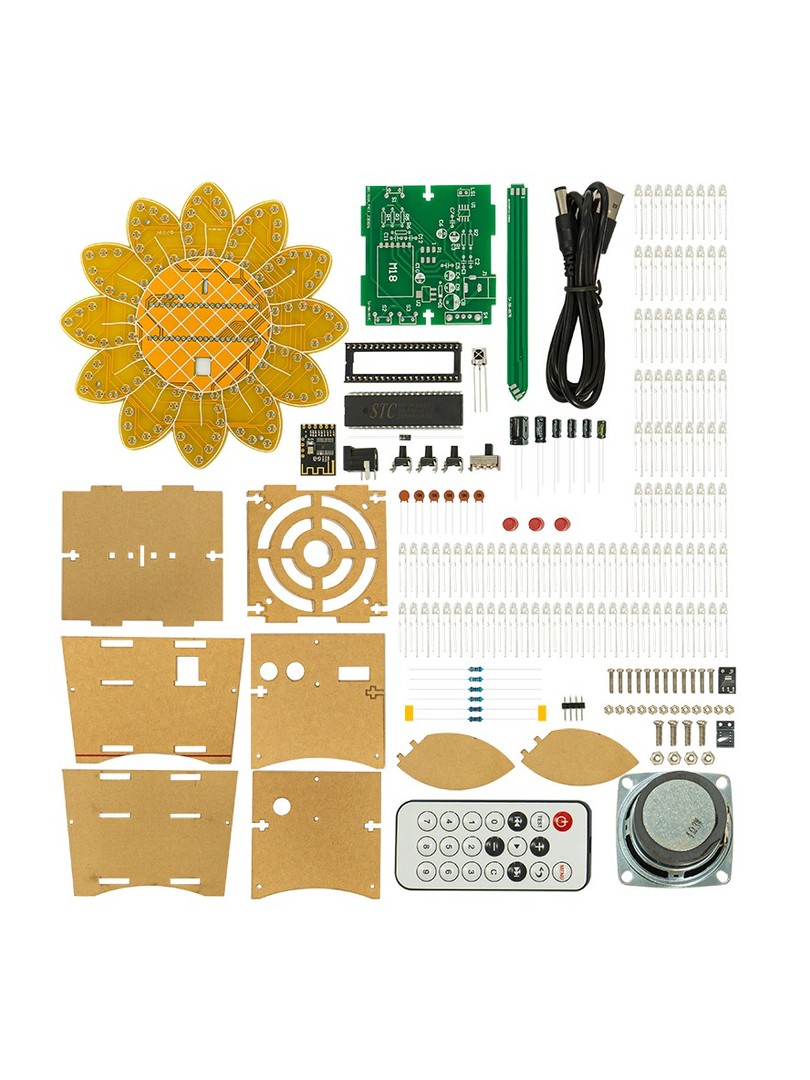

Weryfikacja komponentów: Dopasowanie części do schematu dystrybucji przed lutowaniem
Krytyczne modyfikacje:
- Usunąć diodę modułu MH-M18 i pady mostka.
- Weryfikacja obwodu regulacji 3,3 V przed włączeniem zasilania
Test uruchomienia:
- Użyj zasilacza ≥1A (nie USB komputera)
- Stan początkowy: Włączone diody LED + sygnał parowania Bluetooth
Test funkcji:
- Pilot: Test wszystkich 16 trybów oświetlenia i sterowania dźwiękiem
- Przyciski: Weryfikacja odtwarzania/pauzy, pomijania utworów i głośności

Problemy z diodami LED	Sprawdź polaryzację (długi pin=+) i orientację MCU.
Problemy z Bluetooth	Sprawdź regulację 3,3 V i modyfikację diody
Zniekształcenia dźwięku	Zmniejsz głośność modułu lub zaktualizuj zasilanie
Zaniki połączenia	Użyj źródła zasilania 5V/2A+ ze stabilnym wyjściem

Uwaga: Wymaga montażu technicznego. Zasilacz nie wchodzi w skład zestawu.
