Zestaw DIY odbiornik radiowy FM RDA5807 87–108 MHz z wyświetlaczem LCD

Zestaw DIY do samodzielnego montażu odbiornika radiowego FM RDA5807 87–108 MHz z wyświetlaczem LCD

Przegląd produktów

Model produktu: TZ-TJ-56-634-1

Nazwa produktu: RDA5807 Zestaw do samodzielnego montażu radia FM z wyświetlaczem LCD

Nowoczesny zestaw radiowy FM dla majsterkowiczów oparty na tunerze cyfrowym RDA5807. Posiada wyświetlacz LCD o wysokiej rozdzielczości do odczytu częstotliwości, 10 kolorowych wskaźników widma LED, które pulsują w rytm muzyki oraz wbudowany wzmacniacz monofoniczny 5W. Obejmuje częstotliwości 87,0-108,0 MHz z dokładnością strojenia 0,1 MHz. Zasilany prądem stałym 4,5-5,5 V. Zawiera akrylową obudowę. Wymaga lutowania - idealny do nauki elektroniki radiowej i umiejętności lutowania.

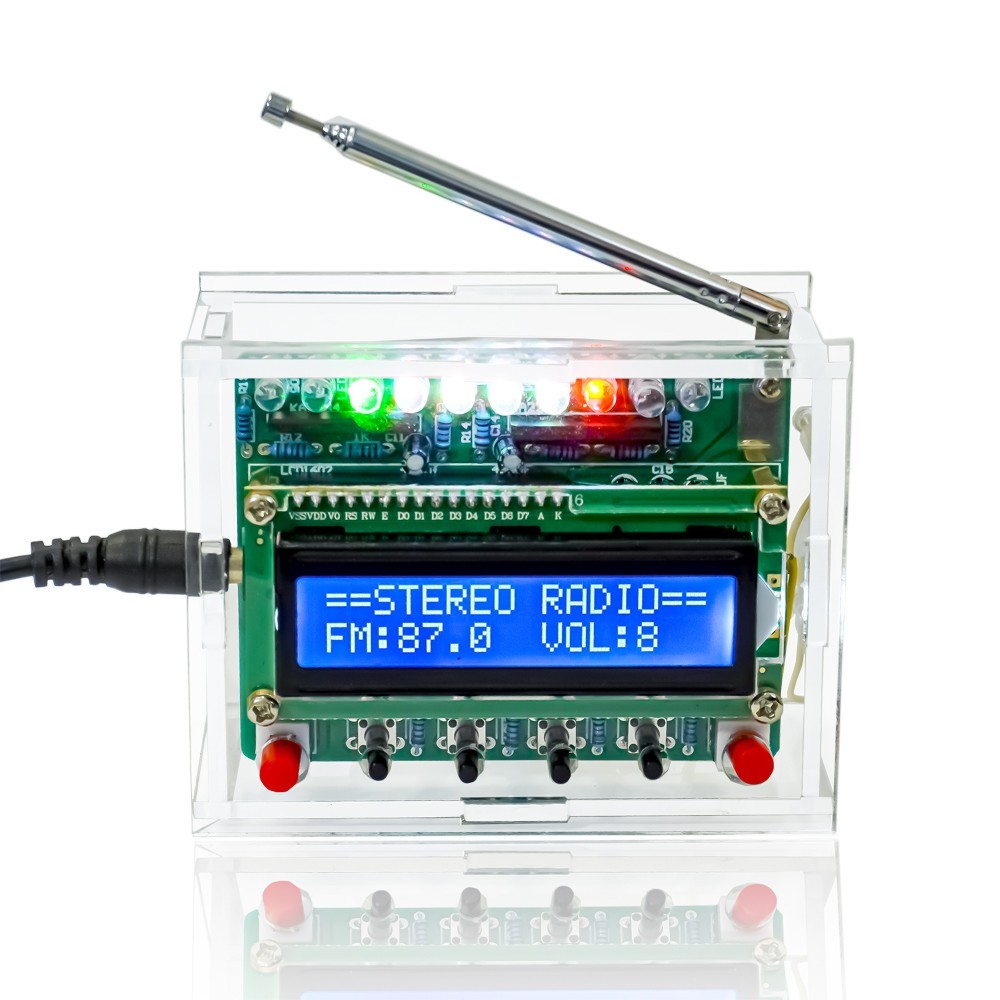

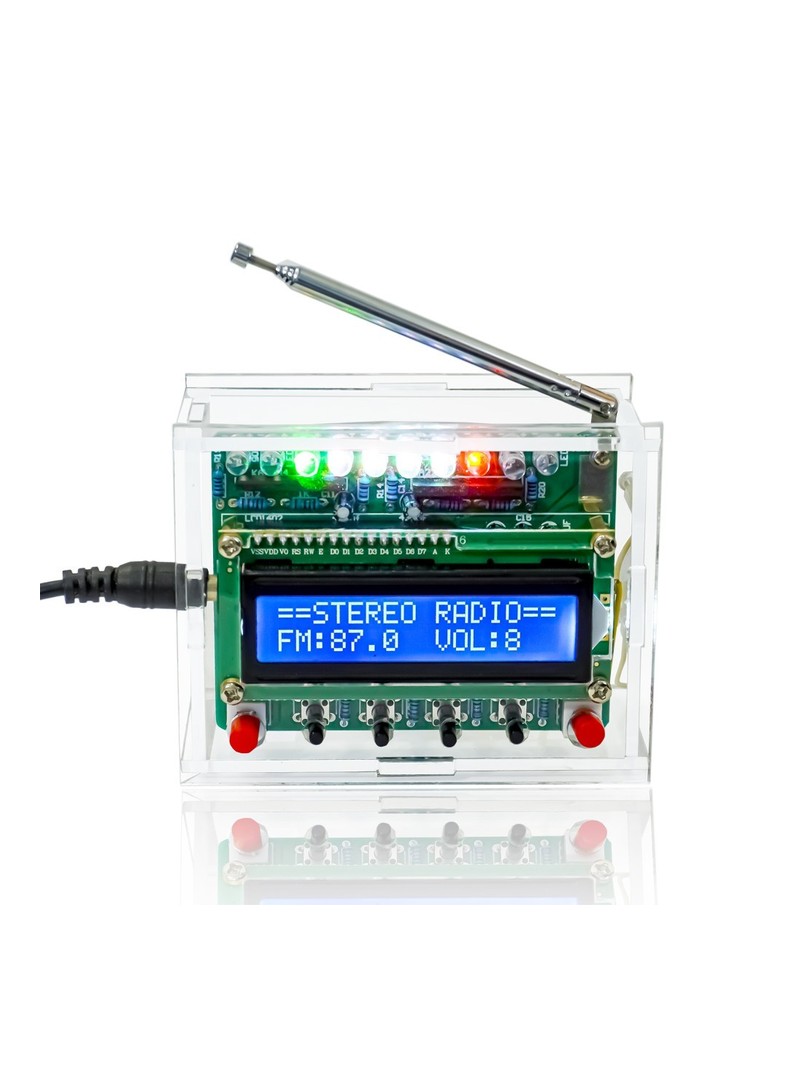

Jest to bezprzewodowy odbiornik radiowy FM RDA5807 87.0MHz-108.0MHz z automatycznie migającym wskaźnikiem widma RGB. Posiada niebieski wyświetlacz LCD1602, który wyraźnie pokazuje odbieraną częstotliwość.

Kluczowe specyfikacje

• Model produktu: TZ-TJ-56-634-1
• Nazwa produktu: RDA5807 Radio FM z wyświetlaczem LCD Zestaw do samodzielnego lutowania
• Moduł radiowy: RDA5807 (cyfrowy tuner FM)
• Zakres częstotliwości: 87,0 - 108,0 MHz (pełne pasmo FM)
• Dokładność częstotliwości: 0,1 MHz
• Wyświetlacz: Wyświetlacz LCD o wysokiej rozdzielczości / niebieski ekran LCD1602
• Wskaźnik widma: 10 kolorowych, wolno migających diod LED światła przeciwmgielnego / diody LED RGB (reagujące na głośność, automatycznie migające w rytm muzyki)
• Moc wyjściowa: 5 W (mono)
• Impedancja wyjściowa: 4Ω
• Równoważny szum: ≥30dB
• Zasilanie: DC 4.5 - 5.5V
• Wymiary obudowy: 90 x 70 x 55 mm
• Rozmiar produktu (w przybliżeniu): 11 x 9 x 3 cm (z obudową)
• Obudowa: Akrylowe przezroczyste etui w zestawie
• Elementy sterujące: Lewy przycisk (włączanie/wyłączanie zasilania), Prawy przycisk (włączanie/wyłączanie widma), S+/S- (głośność +/-), P+/P- (częstotliwość +/-)
• Kanał wyjściowy: Mono

Opis produktu

Zestaw do samodzielnego montażu odbiornika radiowego FM RDA5807 łączy nowoczesną technologię radia cyfrowego z klasycznym montażem DIY. Zbudowany wokół zintegrowanego tunera RDA5807, zapewnia czysty odbiór FM z wygodą cyfrowej kontroli częstotliwości - a wszystko to przy jednoczesnym zapewnieniu wciągającego doświadczenia lutowniczego.

Podstawowe technologie

• Tuner cyfrowy RDA5807: wysokowydajny odbiornik FM o doskonałej czułości i selektywności zapewniający czysty odbiór.
• Wyświetlacz LCD o wysokiej rozdzielczości / Blue LCD1602: Wyraźnie pokazuje aktualną częstotliwość i inne informacje z niebieskim podświetleniem.
• 10-poziomowy wskaźnik widma: Kolorowe, wolno migające diody LED światła przeciwmgielnego / diody LED RGB, które pulsują i zmieniają się wraz z głośnością muzyki - tworzą senny, hipnotyzujący efekt wizualny. Wskaźnik widma RGB miga automatycznie.
• Wbudowany wzmacniacz 5 W: Napędza bezpośrednio głośniki 4Ω z wyjściem mono, wystarczającym do osobistego słuchania.

Interfejs użytkownika

• Kontrola zasilania: Lewy przycisk włącza/wyłącza zasilanie.
• Kontrola widma: Prawy przycisk włącza/wyłącza wskaźnik LED.
• Regulacja głośności: Przyciski S+ i S- do precyzyjnej regulacji głośności.
• Strojenie: Przyciski P+ i P- - kroki 0,1 MHz w zakresie 87,0-108,0 MHz dla łatwego wyboru stacji.

Konstrukcja

• Wszystkie komponenty są przewlekane - odpowiednie dla średniozaawansowanych lutujących i rozwijających umiejętności.
• Akrylowa, przezroczysta obudowa w zestawie - chroni płytkę i nadaje jej elegancki, nowoczesny wygląd.

Wartość edukacyjna

• Idealny dla entuzjastów elektroniki i początkujących do nauki lutowania.
• Zdobądź praktyczną wiedzę na temat obwodów radiowych, budując funkcjonalne urządzenie.
• Zrozumienie cyfrowego strojenia, interfejsu LCD i wzmacniania dźwięku.

Cechy i korzyści

• Cyfrowy tuner FM: RDA5807 - nowoczesny, wysokowydajny radiowy układ scalony o doskonałej czułości.
• Wyświetlacz LCD o wysokiej rozdzielczości: Wyraźny odczyt częstotliwości i informacji z niebieskim podświetleniem.
• 10-kolorowy wskaźnik widma LED: Światła przeciwmgielne reagujące na głośność - marzycielski, piękny i hipnotyzujący efekt wizualny, który pulsuje wraz z muzyką.
• Wbudowany wzmacniacz 5 W: Bezpośrednie zasilanie głośników - wyjście mono wystarczające do słuchania na biurku.
• Pełne pokrycie pasma FM: 87,0 - 108,0 MHz z krokiem strojenia 0,1 MHz - dostęp do wszystkich lokalnych stacji.
• Intuicyjne przyciski sterujące: Sześć dedykowanych przycisków dla wszystkich funkcji - proste i przyjazne dla użytkownika.
• Szeroki zakres zasilania: DC 4.5-5.5V - kompatybilny z USB dla wygodnego zasilania.
• Akrylowa obudowa w zestawie: Przezroczysta obudowa zapewniająca ochronę i nowoczesny, profesjonalny wygląd.
• Pomysł na prezent: Wyjątkowy prezent edukacyjny dla osób w każdym wieku zainteresowanych elektroniką.
• Edukacja STEM: Praktyczna nauka technologii radiowej, lutowania i montażu obwodów.
• Wbudowana regulacja głośności: Wygodna wbudowana regulacja głośności.
• Automatyczne spektrum: Wskaźnik widma RGB miga automatycznie bez interwencji użytkownika.

Zawartość opakowania

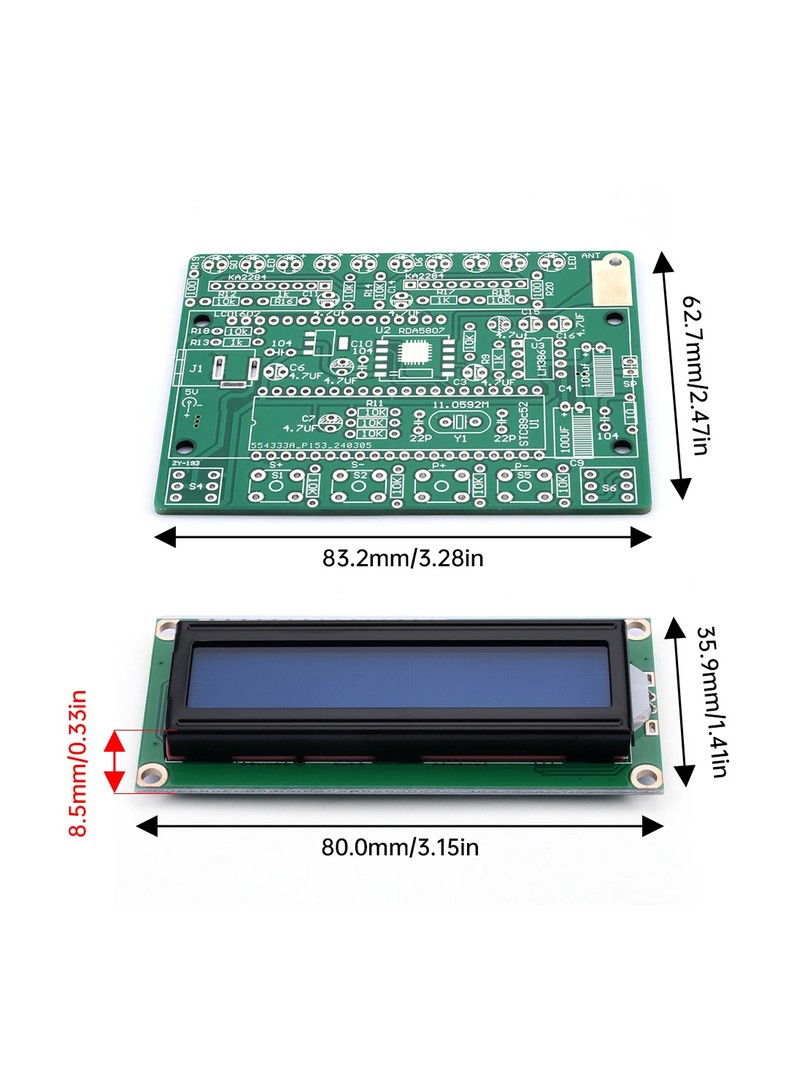

• • 1x Główna płytka drukowana (zielona)
  • 1x Głośnik 4Ω
  • 1x zasilacz USB
  • 1x Moduł radiowy FM RDA5807
  • 1x Wyświetlacz LCD wysokiej rozdzielczości / LCD1602 (niebieski)
  • 10x Kolorowe wskaźniki widma LED mgły / diody LED RGB (zestaw)
  • 1x 5W monofoniczny wzmacniacz IC i komponenty pomocnicze
  • 6x Przyciski (zasilanie, widmo, S+, S-, P+, P-) - zestaw
  • Rezystory, kondensatory i wszystkie niezbędne elementy elektroniczne
  • 1x Złącze zasilania
  • 1x przezroczysta obudowa akrylowa (ok. 11 x 9 x 3 cm / 90 x 70 x 55 mm)
  • Osprzęt montażowy (śruby, wsporniki)
  • Instrukcja montażu

Instrukcja obsługi

1. Włączanie: Naciśnij lewy przycisk, aby włączyć radio.
2. Strojenie: Użyj przycisków P+ i P-, aby dostosować częstotliwość w krokach co 0,1 MHz w zakresie 87,0-108,0 MHz.
3. Głośność: Użyj przycisków S+ i S-, aby dostosować poziom odsłuchu.
4. Wskaźnik widma: Naciśnij prawy przycisk, aby włączyć lub wyłączyć kolorowy wyświetlacz LED.
5. Wyłączanie: Naciśnij ponownie lewy przycisk, aby wyłączyć urządzenie.

Zastosowania

• DIY Radio Project: Zbuduj swój własny, w pełni funkcjonalny odbiornik FM od podstaw.
• Radio stacjonarne: Kompaktowy rozmiar z nowoczesnym wyświetlaczem LCD i efektami wizualnymi LED do biura lub sypialni.
• Edukacja STEM: Dowiedz się więcej o radiu cyfrowym, lutowaniu i elektronice poprzez praktyczny montaż.
• Praktyka lutowania: Komponenty przewlekane z przejrzystym układem dla rozwoju umiejętności.
• Projekt na prezent: Unikalny, ręcznie wykonany prezent dla osób w każdym wieku zainteresowanych technologią i muzyką.
• Wizualizacja muzyki: 10-kolorowe spektrum dodaje marzycielską wizualną rozrywkę do słuchania dźwięku.
• Domowa rozrywka: Kompaktowe radio do kuchni, warsztatu lub pokoju hobby.

Ważne uwagi

• Status zestawu DIY: Ten produkt jest sprzedawany jako zestaw niezmontowanych części. Wymaga lutowania i montażu.
• Głośnik nie wchodzi w skład zestawu: Wymaga zewnętrznego głośnika 4Ω (brak w zestawie) dla wyjścia audio.
• Zasilanie: Wymaga źródła zasilania DC 4,5-5,5 V (adapter USB nie jest dołączony).
• Różnice w komponentach: W zależności od partii, wygląd/kolor elementów elektronicznych może się nieznacznie różnić od przedstawionego na zdjęciu - funkcja pozostaje identyczna.
• Poziom umiejętności: Średnio zaawansowany - wymaga dobrych umiejętności lutowania i identyfikacji komponentów.
• Akrylowa obudowa: Zmontować po pomyślnym przetestowaniu pod kątem ochrony i gotowego wyglądu.
• Odbiór: Wydajność zależy od lokalnej siły sygnału i konfiguracji anteny.
• Sprawdź wszystkie połączenia lutowane pod kątem zimnych połączeń lub mostków przed podłączeniem zasilania.
• Należy przestrzegać prawidłowej orientacji układów scalonych, diod, diod LED i kondensatorów elektrolitycznych.

Zawartość opakowania Uwaga

• 1 x Zestaw modułu odbiornika radiowego RDA5807 z obudową (w zestawie akrylowa obudowa)
• Wszystkie komponenty wymienione powyżej
• (Tylko powyższa zawartość opakowania - inne produkty nie są dołączone)

Zastrzeżenie

• Mogą wystąpić niewielkie zniekształcenia kolorów spowodowane różnymi rozdzielczościami komputera.
• Mogą wystąpić niewielkie błędy wynikające z różnych pomiarów ręcznych.

Podsumowanie

Zestaw TZ-TJ-56-634-1 RDA5807 FM Radio Receiver DIY Kit to nowoczesny, bogaty w funkcje projekt radia. Dzięki cyfrowemu strojeniu, wyświetlaczowi LCD o wysokiej rozdzielczości, 10-kolorowemu wskaźnikowi widma, wbudowanemu wzmacniaczowi i dołączonej akrylowej obudowie, jest to zarówno edukacyjne, jak i rozrywkowe. Idealny do nauki lutowania i elektroniki radiowej podczas budowania pięknego, funkcjonalnego odbiornika FM na biurko lub na prezent.
