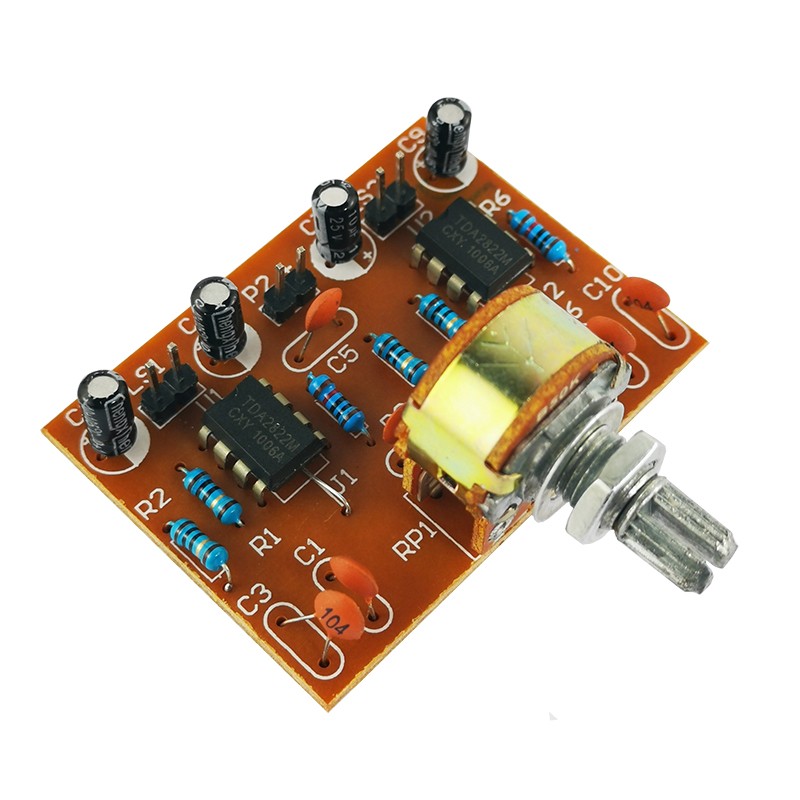

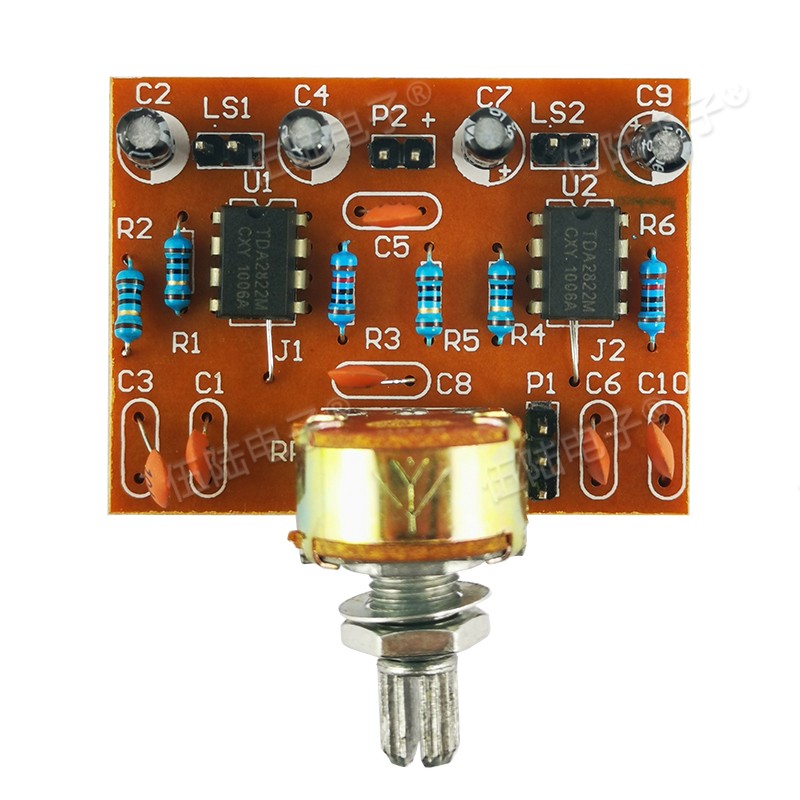

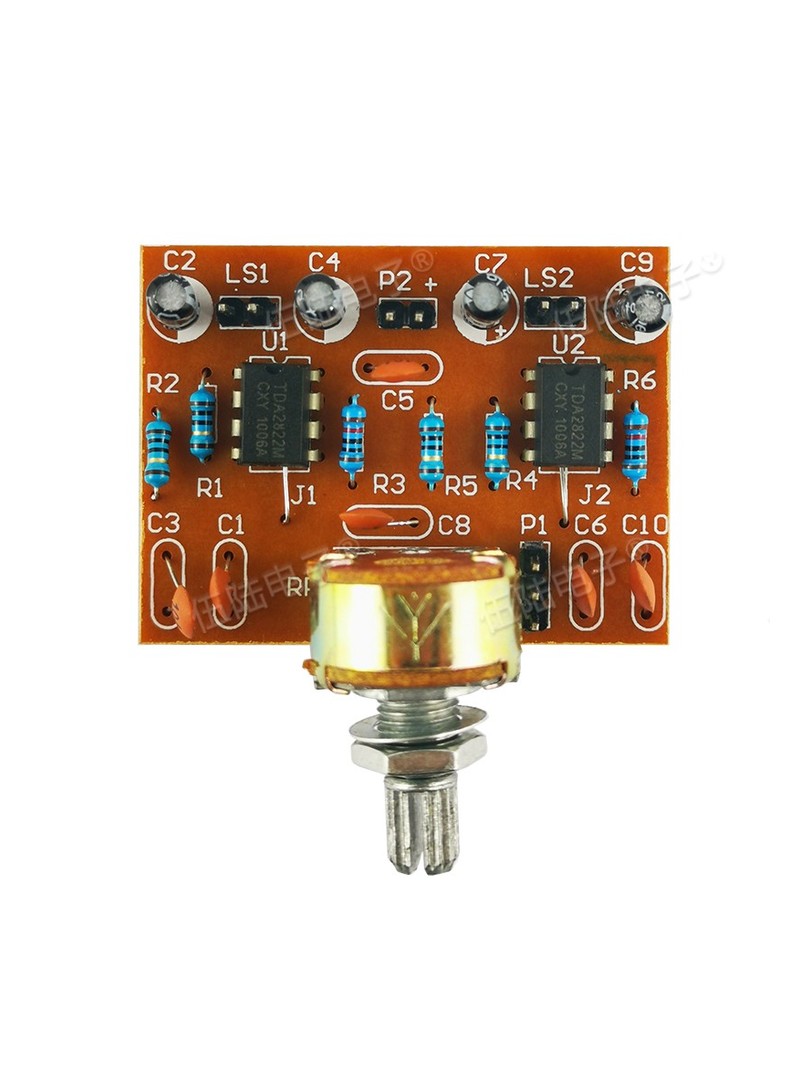

TDA2822 Stereofoniczny moduł wzmacniacza mocy - zestaw DIY
Przegląd produktów
Ten zestaw pokazuje, jak zbudować dwukanałowy wzmacniacz BTL przy użyciu TDA2822. Przy tym samym napięciu zasilania oferuje on wyższą moc wyjściową niż typowe wzmacniacze, dzięki czemu nadaje się do przenośnych produktów zasilanych bateryjnie. Mały wzmacniacz BTL zbudowany z TDA2822M może napędzać małe głośniki i doskonale nadaje się do wzmacniania małej mocy w urządzeniach takich jak odtwarzacze MP3.
Dwa kanały tworzą stereofoniczny obwód wzmacniacza BTL. Obwód jest prosty w montażu i lutowaniu; po prawidłowym zmontowaniu zgodnie ze schematem będzie działał normalnie bez żadnych regulacji. Przy zasilaniu 5 V, zapewnia około 1~1,5 W mocy wyjściowej, co jest wystarczające do wysterowania większości małych głośników.
Uwaga: Przesyłka składa się z pojedynczych części, co wymaga od kupującego samodzielnego spawania.
Parametry zestawu
- Model produktu: TJ-56-169
- Napięcie zasilania: 5 V DC

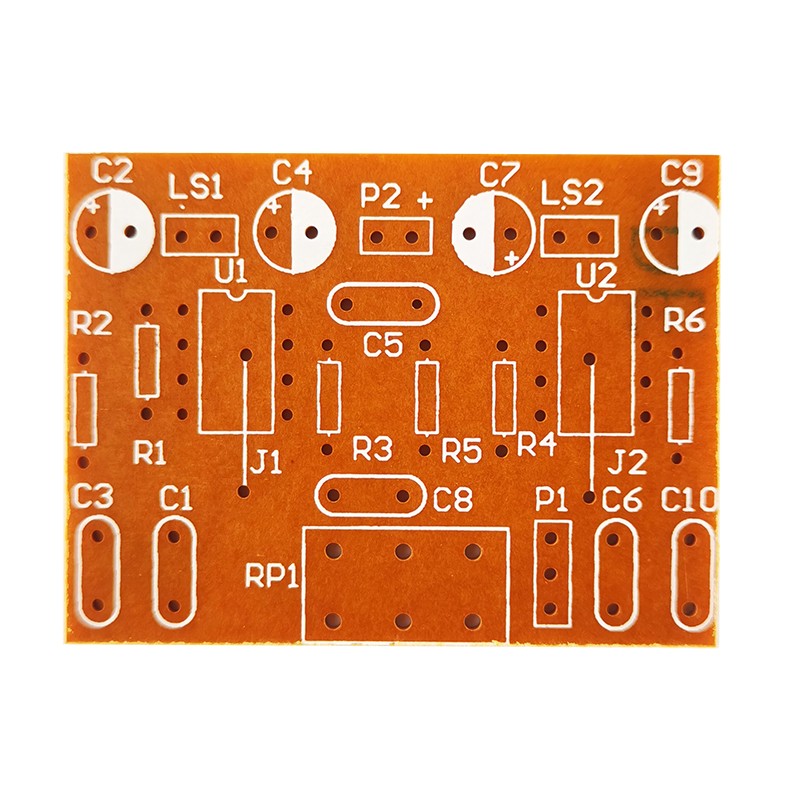

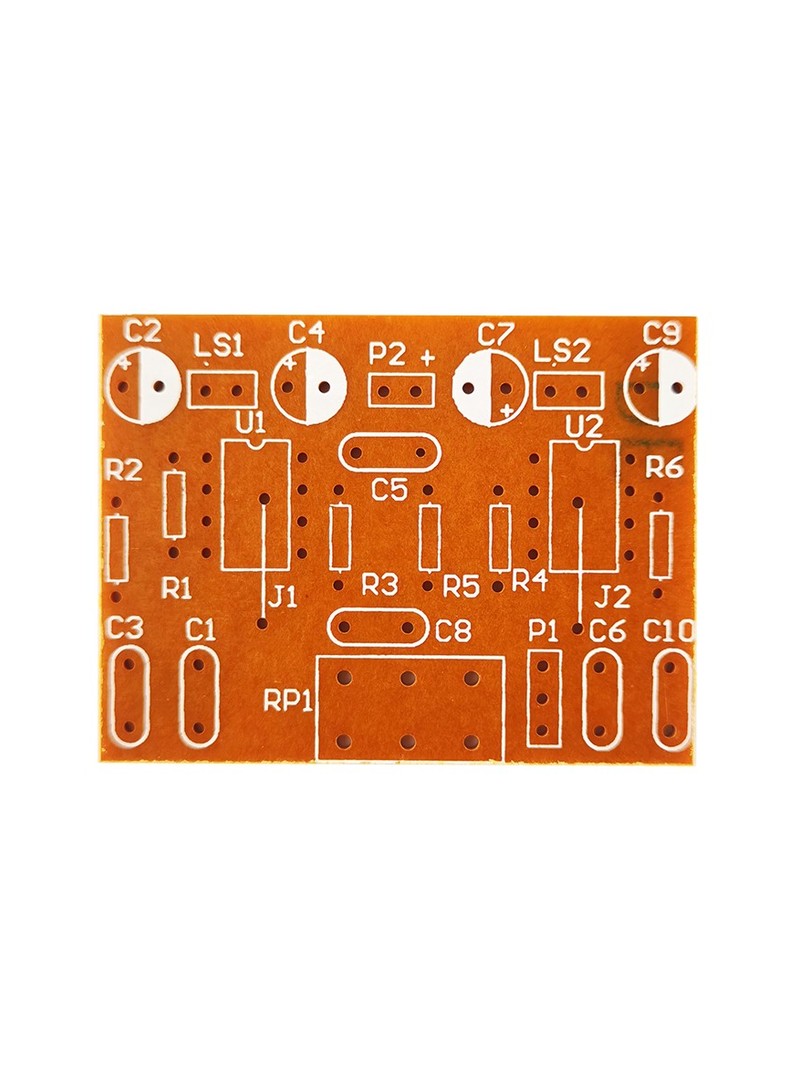

- Rozmiar płytki: 52 x 40 mm
- Moc wyjściowa: 1 ~ 1,5 W
- Układ scalony wzmacniacza: TDA2822 (dwukanałowa konfiguracja BTL)
Specyfikacja głośników pasywnych
Ten zestaw wzmacniacza został zaprojektowany do współpracy z głośnikami pasywnymi. Zalecane specyfikacje głośników są następujące:
- Wymiary obudowy: 60 x 60 x 66 mm
- Impedancja: 4 omy
- Znamionowa moc wejściowa: 3 W x 2 (stereo)
- Grubość obudowy: 3 mm
- Materiał: Arkusze akrylowe o wysokiej przezroczystości z zaawansowaną technologią obróbki laserowej
- Metoda montażu: Zabezpieczone śrubami z akrylu o wysokiej przezroczystości
Ważne: Podczas korzystania z głośników należy pamiętać, aby nie przekraczać mocy 3 W, w przeciwnym razie głośnik zostanie uszkodzony.
Kluczowe cechy
- Stereofoniczny wzmacniacz BTL: Dwukanałowa konfiguracja wykorzystująca układ scalony TDA2822
- Wyższa moc wyjściowa: Oferuje wyższą moc wyjściową niż typowe wzmacniacze przy tym samym napięciu.
- Zasilanie bateryjne: Odpowiedni do przenośnych produktów zasilanych bateryjnie
- Prosty montaż: Obwód jest prosty w montażu i lutowaniu; nie wymaga regulacji po prawidłowym montażu
- Zastosowanie przy niskim poborze mocy: Doskonały do wzmacniania urządzeń o niskim poborze mocy, takich jak odtwarzacze MP3.
- Akrylowa obudowa głośnika: Akrylowe głośniki o wysokiej przezroczystości i eleganckim, wykwintnym wyglądzie.
Opis obudowy głośnika
Wykonane z arkuszy akrylu o wysokiej przezroczystości i zaawansowanej technologii obróbki laserowej, głośniki te charakteryzują się okazałym, eleganckim i wykwintnym wyglądem z krystaliczną czystością, emanując bardzo wysokiej klasy wrażeniami. Są to nie tylko głośniki audiofilskie, ale także praktyczne dzieła sztuki i mogą być używane z płytami wzmacniacza.
Uwaga dotycząca samodzielnego montażu: Osoby kupujące poszczególne części do samodzielnego montażu będą musiały wykazać się cierpliwością podczas procesu montażu.
Zawartość opakowania

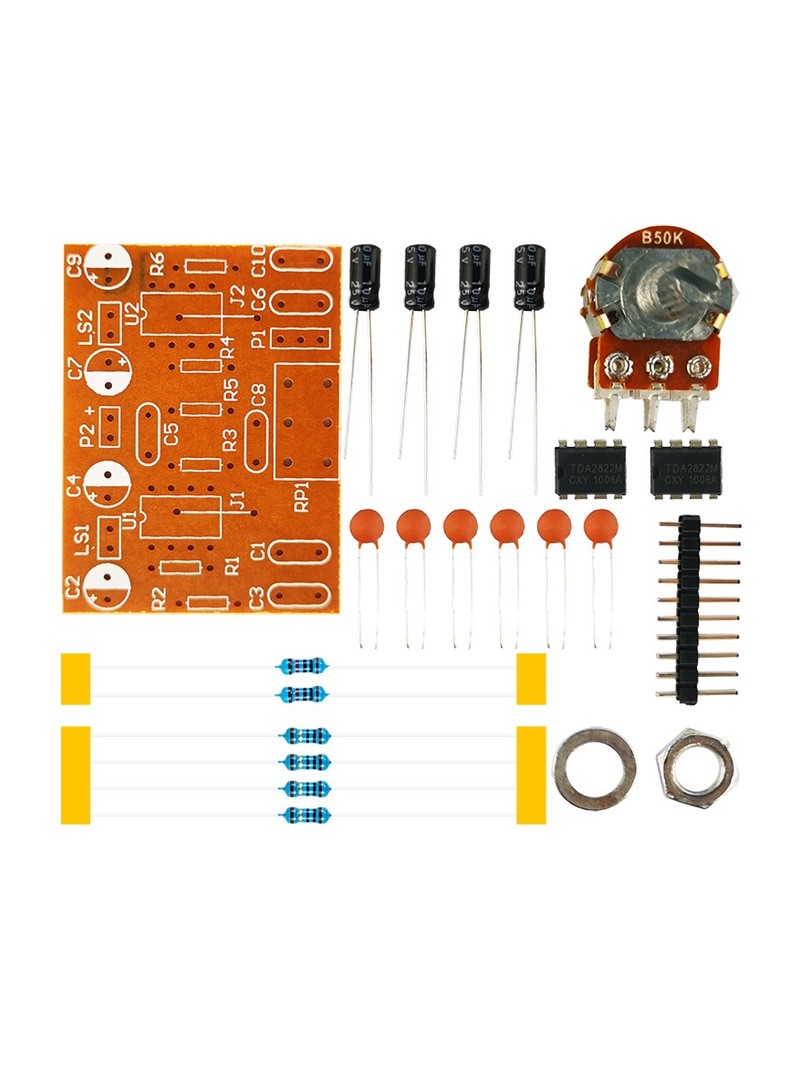

- 1 x zestaw do samodzielnego montażu wzmacniacza TDA2822 (poszczególne elementy wymagające lutowania)
- 1 x para pasywnych obudów głośnikowych (akrylowych, niezmontowanych)

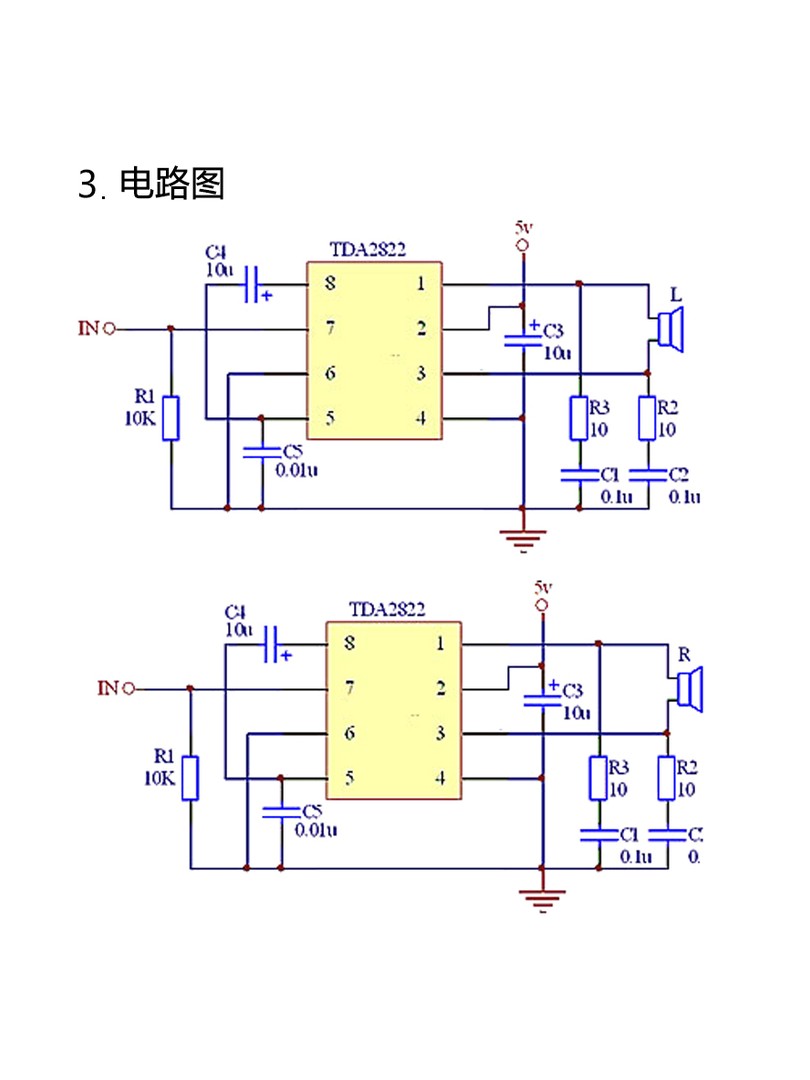

- Instrukcja obsługi / schemat montażu
Ważne uwagi
- Jest to zestaw DIY składający się z pojedynczych części - wymagane jest lutowanie i montaż.
- Głośniki również wymagają montażu (akrylowa obudowa ze śrubami)
- Zasilacz 5 V DC nie wchodzi w skład zestawu
- Aby zapewnić prawidłowe działanie, należy dokładnie przestrzegać schematu obwodu
- Nie przekraczaj mocy wejściowej 3 W, aby uniknąć uszkodzenia głośników.
