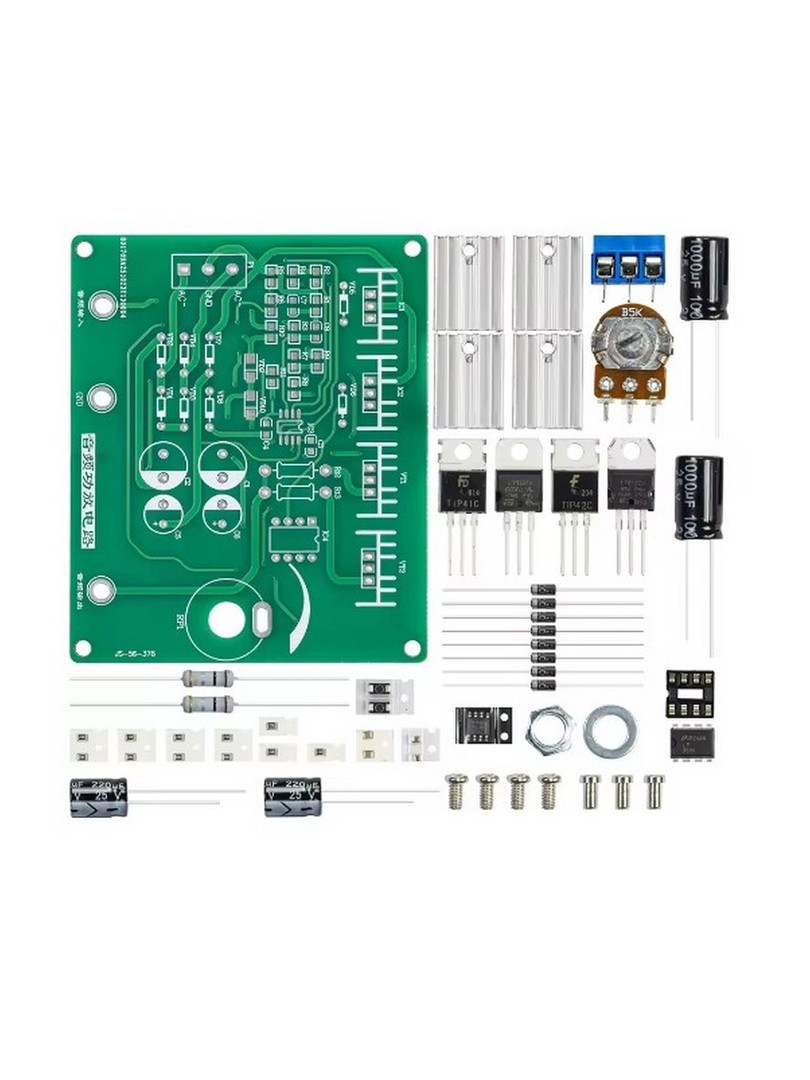

Zestaw DIY do samodzielnego montażu testera wzmacniacza audio

Zestaw konkursowy do rozwiązywania problemów ze wzmacniaczem audio

Przeznaczenie i zastosowania

Zestaw JS-56-378 jest przeznaczony do nauczania studentów i hobbystów elektroniki podstaw lutowania, projektowania obwodów i diagnostyki usterek. Służy jako praktyczne, praktyczne urządzenie szkoleniowe, którego jedynym celem jest nauka elektroniki. Ten profesjonalny zestaw edukacyjny jest w pełni zgodny z wymaganiami konkursów umiejętności zawodowych (np. WorldSkills) w kategoriach "Elektronika" i "Projektowanie i zastosowanie produktów elektronicznych". Idealny do:

• Prac laboratoryjnych na uniwersytetach i w szkołach wyższych.
• Szkolenie do konkursów elektronicznych.
• Samodzielnej nauki obwodów wzmacniacza mocy i technik wykrywania usterek.

Specyfikacja techniczna

• Model: JS-56-378
• Zasilanie: Podwójne 12 V AC (wymaga transformatora z dwoma uzwojeniami wtórnymi lub transformatora z odczepem środkowym).

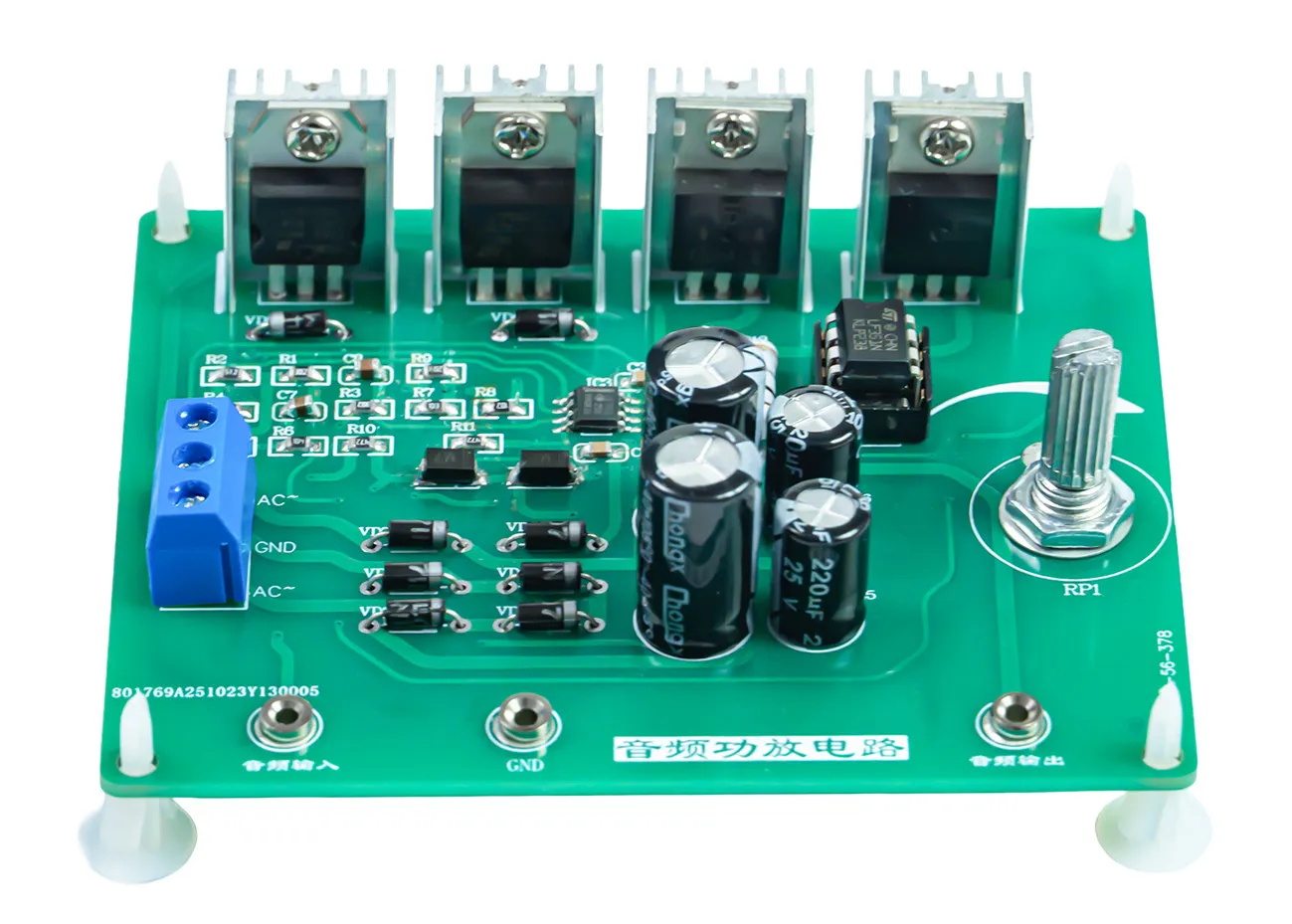

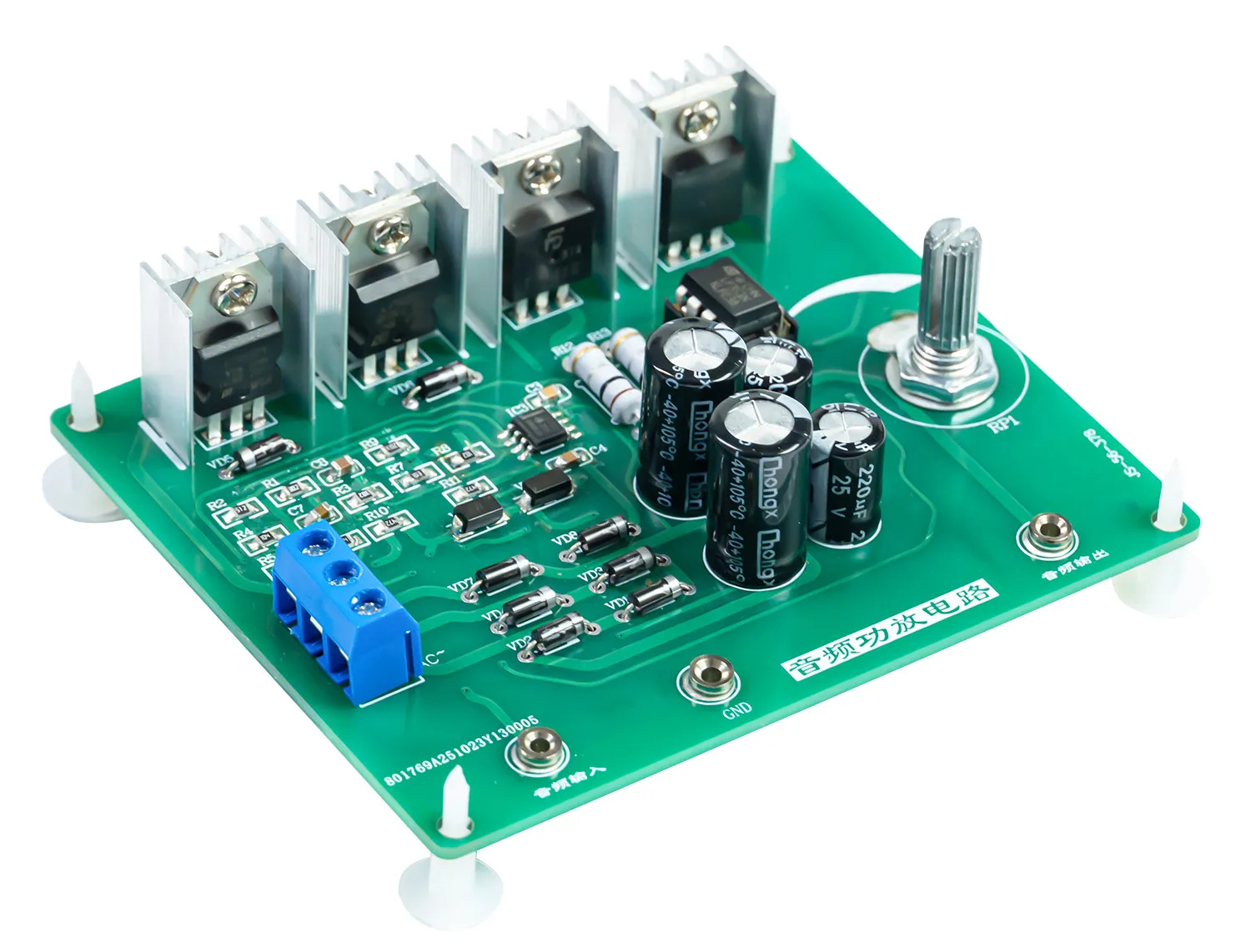

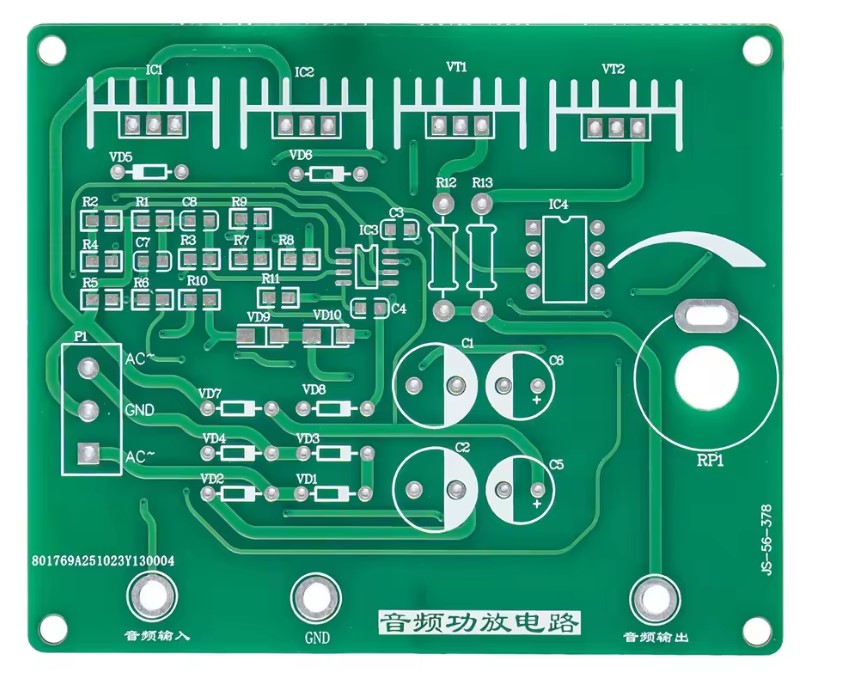

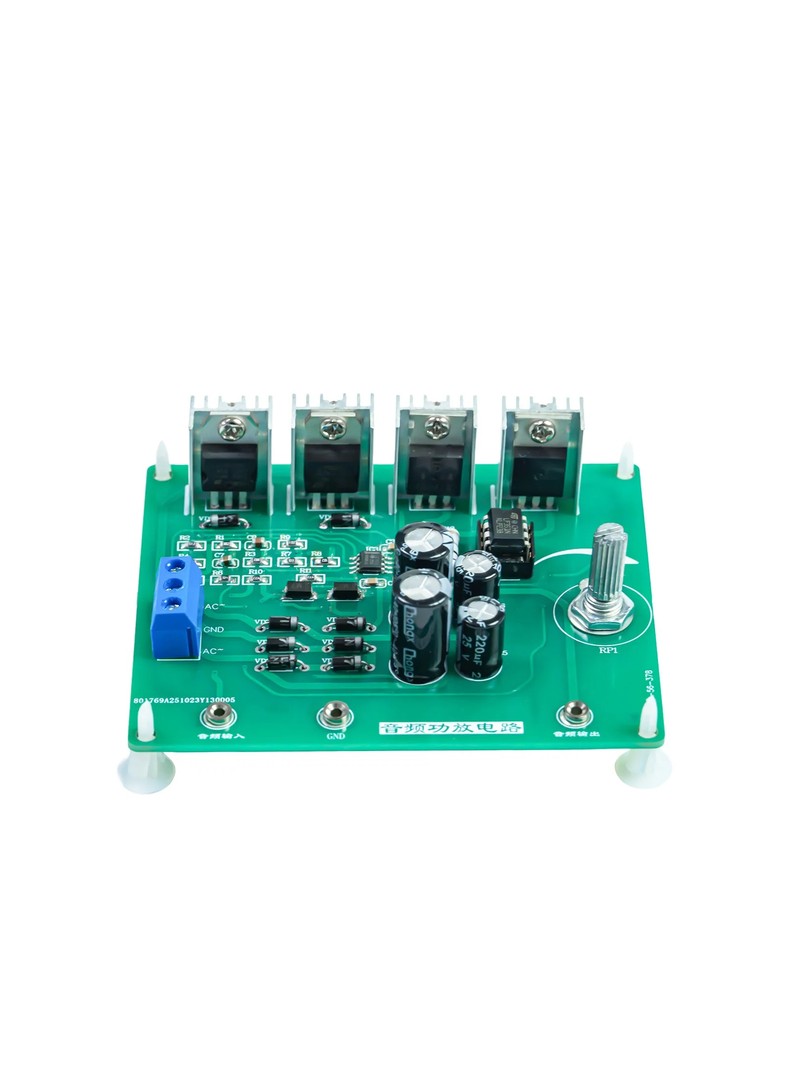

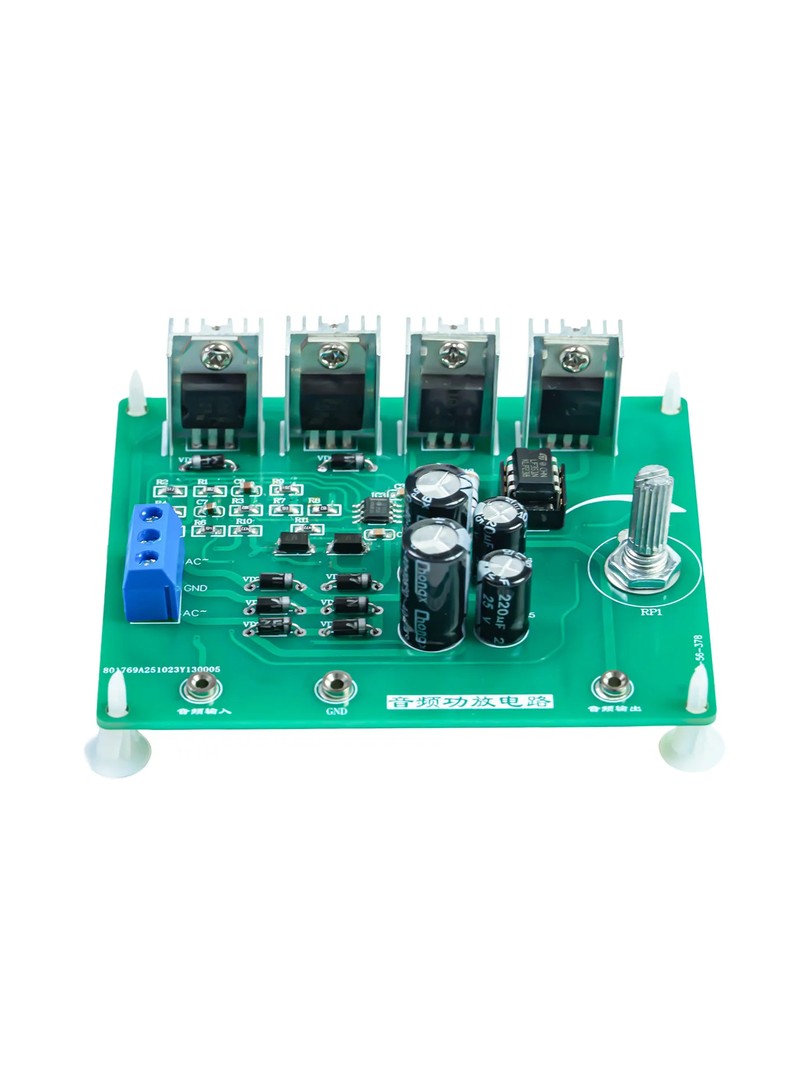

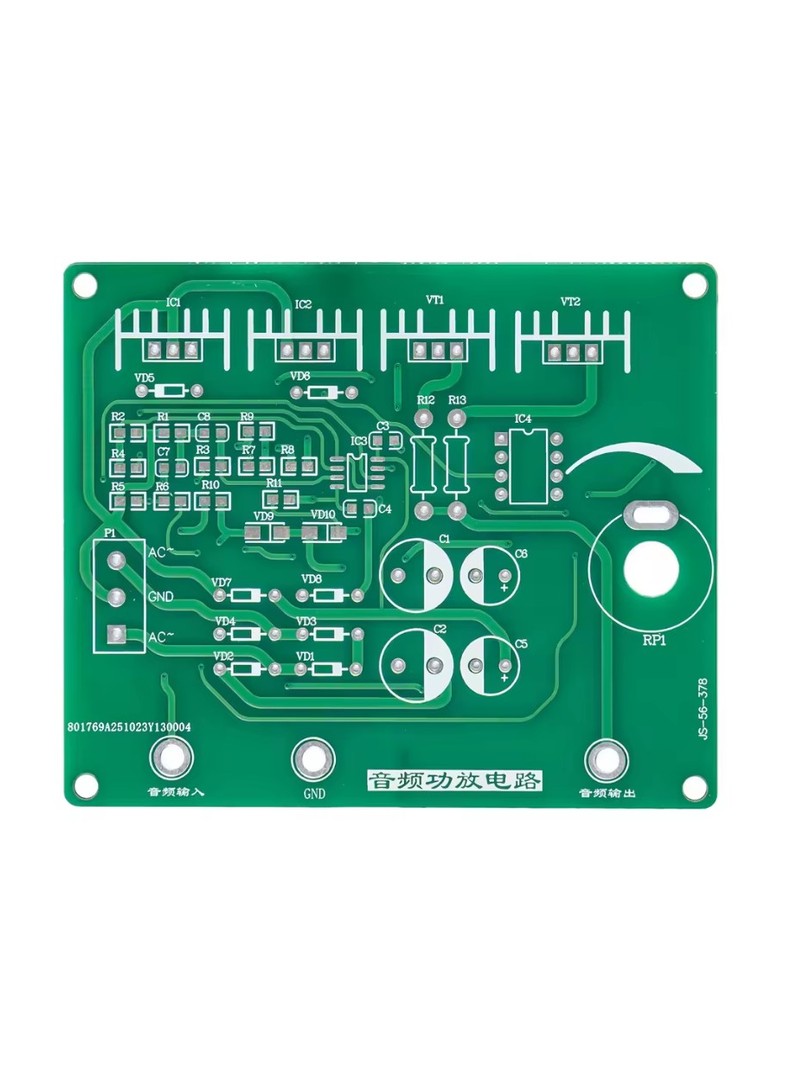

• Rozmiar płytki: 90 × 75 mm.
• Stopień wyjściowy: Para komplementarna push-pull wykorzystująca tranzystory mocy TIP41C (NPN) i TIP42C (PNP).

Opis funkcjonalny

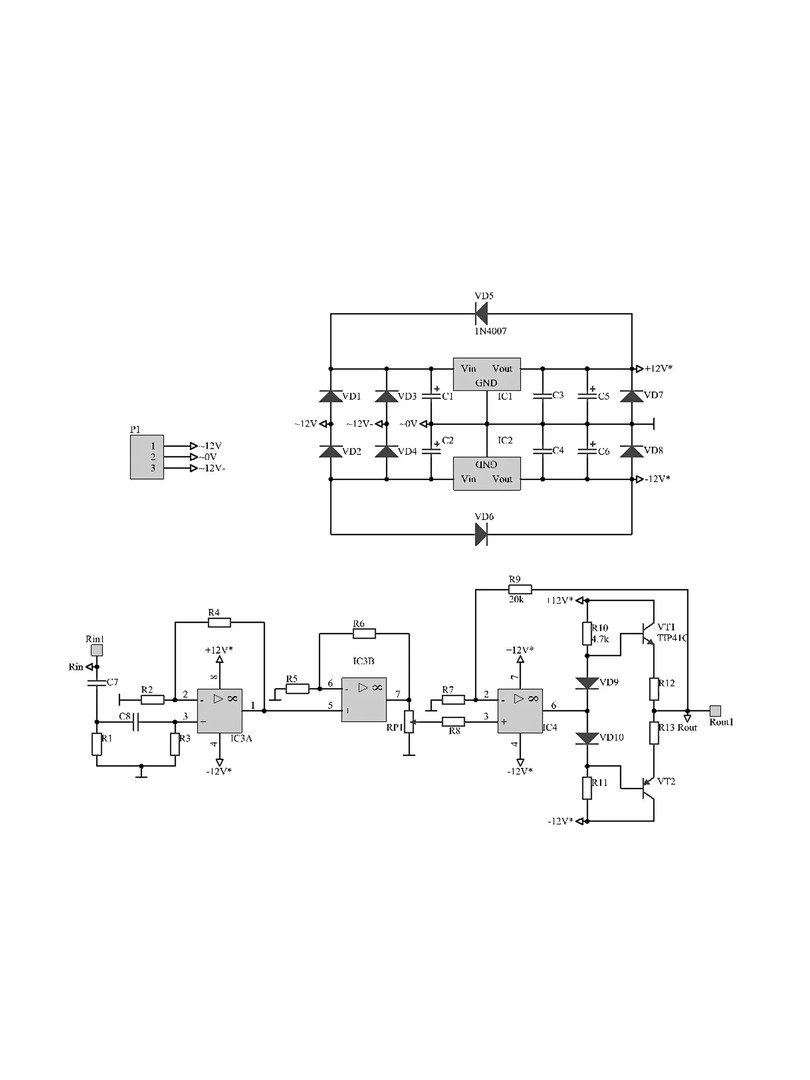

Układ jest klasycznym wzmacniaczem mocy zbudowanym w topologii hybrydowej: wzmacniacze operacyjne w stopniu przedwzmacniacza i dyskretne tranzystory w stopniu wyjściowym. Struktura obejmuje stopnie wzmocnienia napięciowego i tranzystorowy stopień wyjściowy do wzmocnienia prądowego.

1. Zasilacz: Podwójne napięcie AC (2×12V AC) jest prostowane, filtrowane i regulowane w celu zapewnienia stabilnych szyn DC:
   • Szyna dodatnia (+12 V DC): Regulator LM7812.
   • Szyna ujemna (-12 V DC): regulator LM7912.
   • Osiem diod 1N4007 tworzy dwubiegunowy mostek prostowniczy. Urządzenie działa z dwubiegunowego zasilania ±12 V.
2. Stopień przedwzmacniacza:
   • Sygnał wejściowy jest przetwarzany przez wzmacniacze operacyjne LF353 (podwójny, IC3A/IC3B) i LF351 (pojedynczy, IC4). Zapewniają one wzmocnienie napięcia, filtrowanie i kondycjonowanie sygnału dla stopnia wyjściowego.
   • Potencjometr trymera RP1 (5 kΩ) umożliwia regulację parametrów wzmacniacza operacyjnego - jest to kluczowa umiejętność podczas dostrajania wzmacniacza i rozwiązywania problemów.
3. Stopień wyjściowy mocy:
   • Wzmocniony sygnał napędza stopień wyjściowy push-pull klasy AB zbudowany z komplementarnych tranzystorów VT1 (T IP41C - NPN) i VT2 (TIP42C - PNP), wraz z elementami pasywnymi, w tym rezystorami R1-R13 i kondensatorami C7, C8.
   • Taka konfiguracja jest typowa dla wzmacniaczy mocy audio i umożliwia badanie polaryzacji, stabilności termicznej i zniekształceń zwrotnicy.

Wymagania dotyczące sygnału testowego

Aby zweryfikować poprawność działania i przeprowadzić diagnostykę błędów, zalecane jest użycie następującego sprzętu:

• Generator sygnału: Generator funkcyjny.
• Sygnał testowy:
  • Kształt fali: Fala sinusoidalna
  • Częstotliwość: 1 kHz
  • Amplituda: 50 mV
• Obciążenie: Głośnik (4-8 Ω) lub odpowiedni rezystor mocy (≥5 W).
• Przyrządy: Oscyloskop (niezbędny), multimetr.

Podłącz sygnał sinusoidalny do zacisku wejściowego audio i wykonaj następujące czynności związane z rozwiązywaniem problemów i pomiarami obwodu.

Cele edukacyjne i umiejętności

Praca z tym zestawem umożliwia praktyczną praktykę w zakresie:

• Diagnostyce zasilacza: Znajdowanie usterek w obwodach regulatorów LM7812/LM7912 (brakujące napięcia, nadmierne tętnienia, awarie diod).
• Analiza wzmacniaczy operacyjnych: Pomiar napięć offsetowych, zrozumienie sprzężenia zwrotnego i obserwacja wpływu potencjometru trymera.
• Badanie stopnia wyjściowego: Pomiar prądu spoczynkowego w TIP41C/TIP42C, identyfikacja ucieczki termicznej i analiza zniekształceń.
• Systematyczne rozwiązywanie problemów: Zestaw zawiera celowo wprowadzone usterki (otwarte obwody, zwarcia, niewłaściwe wartości komponentów), które należy zlokalizować i naprawić za pomocą sprzętu testowego.
