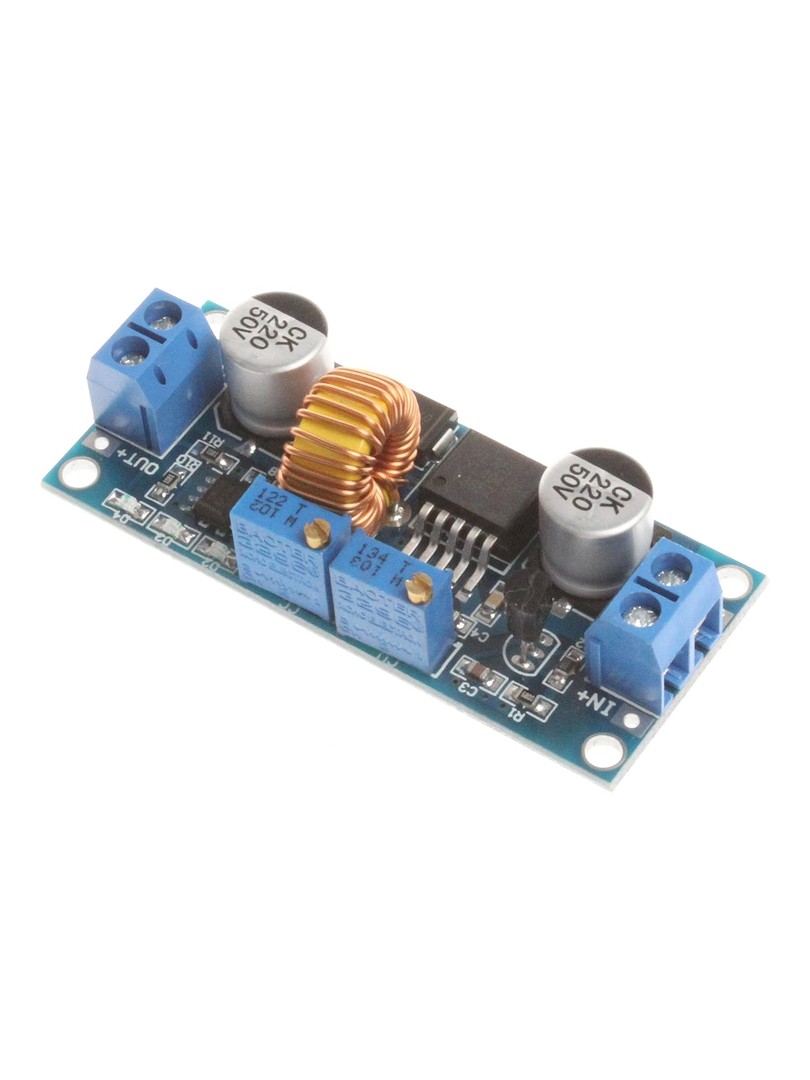

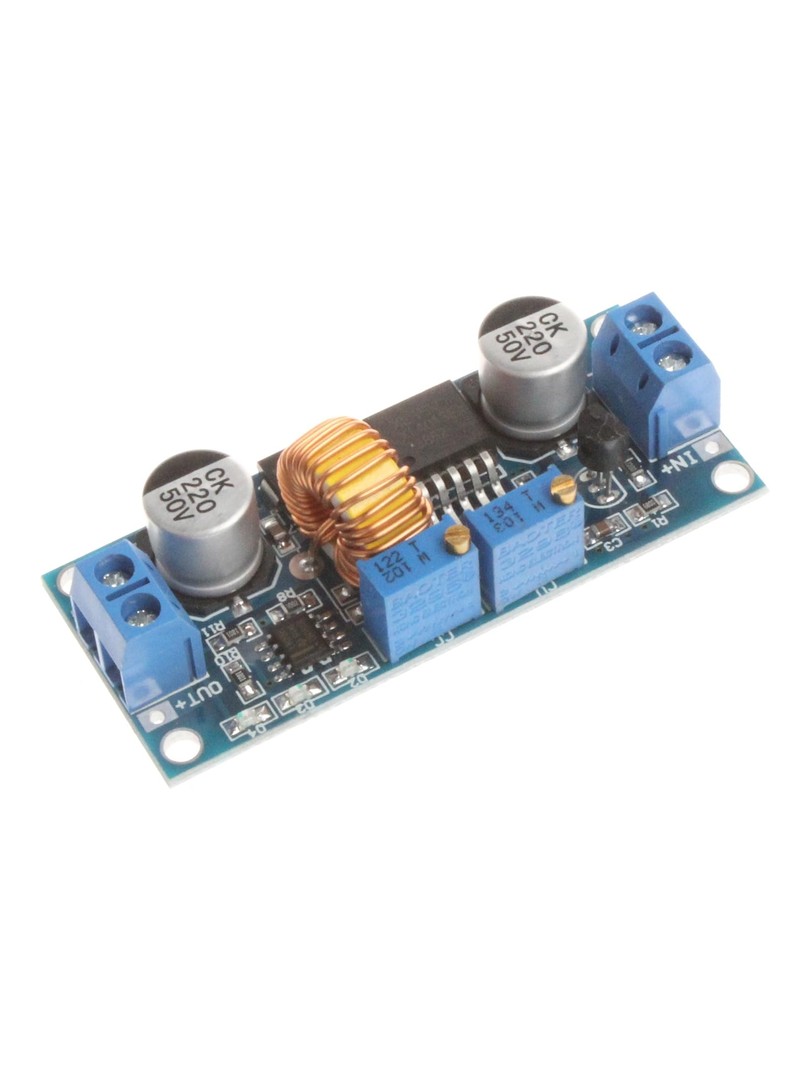

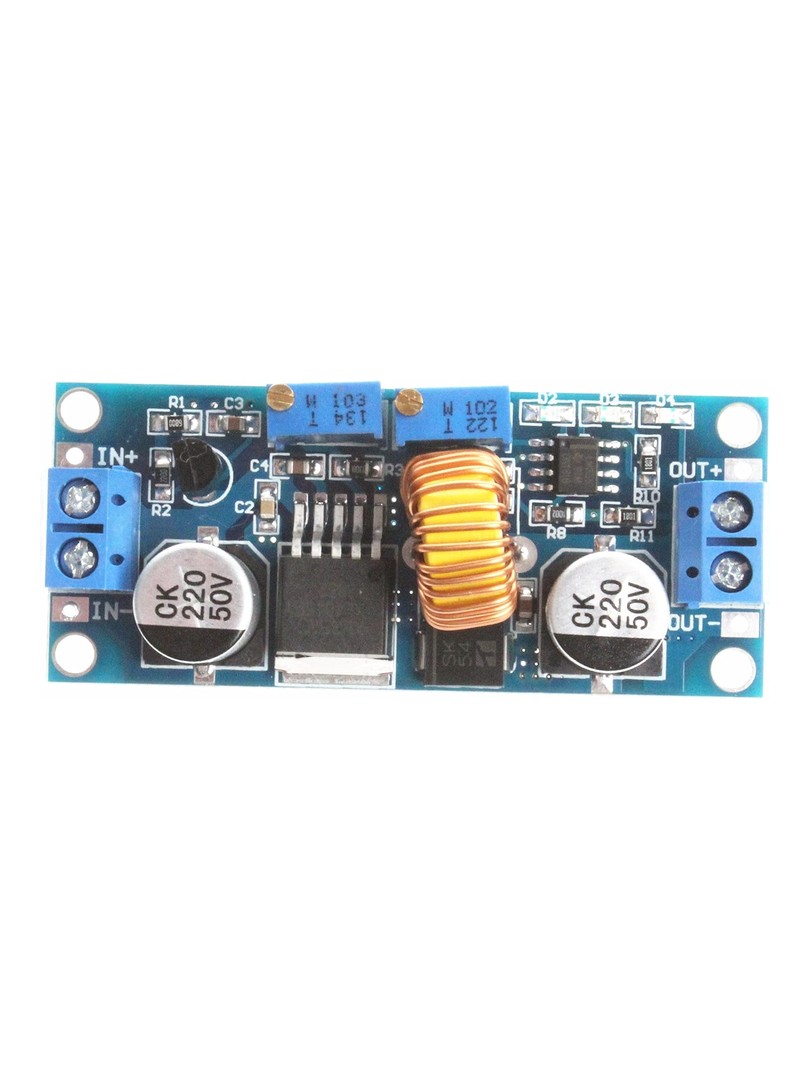

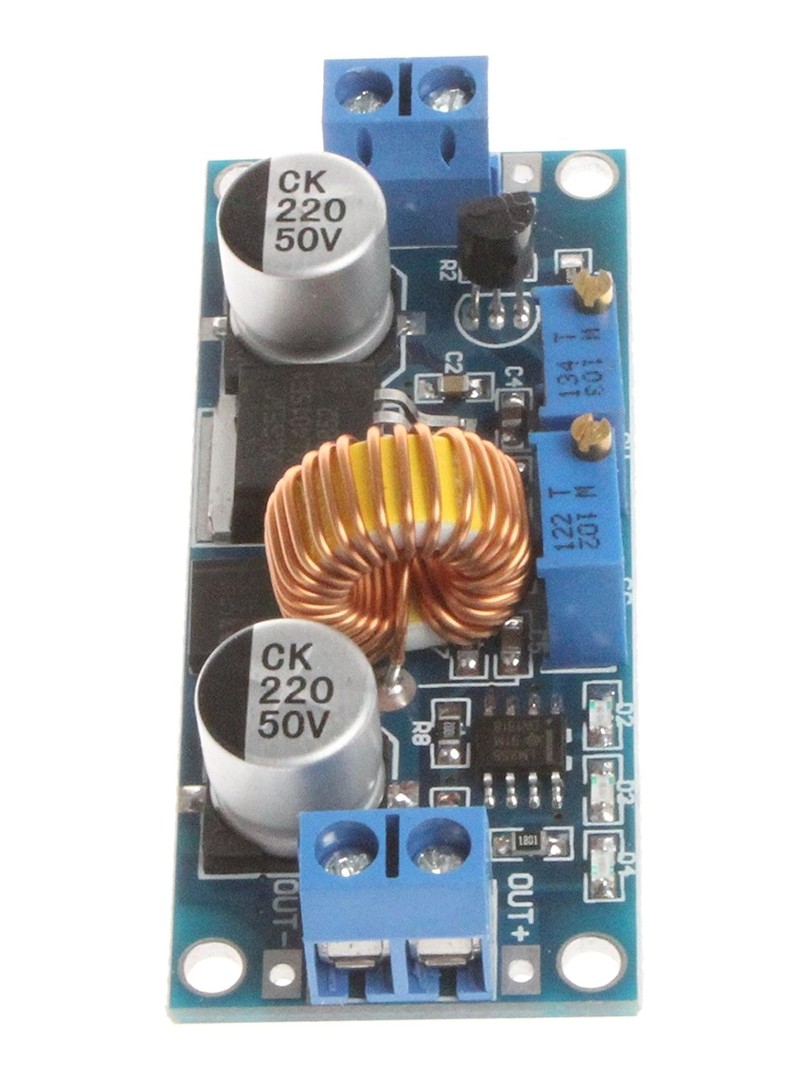

Moduł ProRock Blue DC-DC XL4015 to przetwornica obniżająca napięcie stałe o wysokiej mocy i sprawności. Obsługuje tryby pracy ze stałym napięciem oraz stałym prądem. Przeznaczony dla rozbudowanych zastosowań wymagających regulowanego zasilania, ładowania akumulatorów oraz sterowania diodami LED dużej mocy.

Układ wykorzystuje kontroler XL4015 i zapewnia szerokie zakresy napięć wejściowych oraz wyjściowych przy zachowaniu wysokiej efektywności energetycznej. Wbudowane zabezpieczenia oraz wskaźniki LED trybu pracy czynią moduł narzędziem uniwersalnym zarówno w przemyśle, jak i projektach hobbystycznych.

Główne cechy

Wysoka moc wyjściowa: moduł dostarcza prąd wyjściowy z możliwością regulacji w szerokim zakresie obciążeń

Szerokie zakresy napięć: przetwornica obsługuje różnorodne źródła zasilania i odbiorniki

Tryby CV i CC: moduł pracuje w reżimie stałego napięcia lub stałego prądu z automatycznym przełączaniem

Wskaźniki LED: wizualizacja aktualnego trybu pracy ułatwia monitorowanie stanu modułu

Zabezpieczenia: ochrona przed zwarciem, przeciążeniem oraz przegrzaniem gwarantuje bezpieczeństwo pracy

Uniwersalne zastosowanie: konstrukcja umożliwia użycie jako zasilacz regulowany, ładowarka lub sterownik LED

Zasada działania

Przetwornica typu buck obniża napięcie wejściowe do wartości wyjściowej za pomocą kontrolera XL4015 pracującego z częstotliwością przełączania. Układ automatycznie przełącza się między trybem stałego napięcia a stałego prądu w zależności od charakterystyki obciążenia. Diody LED sygnalizują aktywny tryb pracy. Potencjometry pozwalają na dokładny regulację napięcia oraz limitu prądu wyjściowego.

Specyfikacja techniczna

Typ modułu: przetwornica obniżająca DC-DC (buck)

Układ kontrolera: XL4015

Napięcie wejściowe: 5–36V DC

Napięcie wyjściowe: 1,25–32V DC (regulowane)

Prąd wyjściowy: 0–5A (zalecane ≤4,5A)

Moc wyjściowa maksymalna: 75W (zalecane ≤50W)

Sprawność: do 96%

Częstotliwość przełączania: ~180 kHz

Temperatura pracy: −40°C do +85°C

Zabezpieczenie zwarciowe: tak (limit prądu ~8A)

Ochrona termiczna: automatyczne wyłączenie przy przegrzaniu

Ochrona odwrotnej polaryzacji: brak (zalecana zewnętrzna dioda)

Wymiary modułu: ok. 68,2 × 38,8 × 15 mm

Uwagi

Moduł działa wyłącznie jako przetwornica obniżająca — napięcie wyjściowe musi być niższe od napięcia wejściowego.

Przy obciążeniu powyżej trzech amperów lub trzydziestu pięciu watów wymagane jest dodatkowe chłodzenie.

Przed podłączeniem wrażliwych odbiorników należy ustawić limit napięcia i prądu wyjściowego.

Typowe zastosowania

Regulowane zasilacze prądu stałego

Ładowarki akumulatorów litowych oraz kwasowo-ołowiowych

Sterowniki LED dużej mocy ze stałym prądem

Systemy regulacji energii słonecznej i wiatrowej

Projekty przemysłowe i hobbystyczne

Zawartość zestawu

1 × Moduł przetwornicy obniżającej DC-DC ProRock Blue XL4015 (5A, 75W)

Przetwornica ProRock Blue DC-DC XL4015 łączy wysoką sprawność energetyczną z elastyczną kontrolą napięcia i prądu oraz przeznaczony zabezpieczeniami. To rozwiązanie dedykowane techniczny i amatorskim aplikacjom wymagającym działający zarządzania energią elektryczną.
