ProRock Regulator Napięcia LM2596HVS 4.5-48V 3-40V

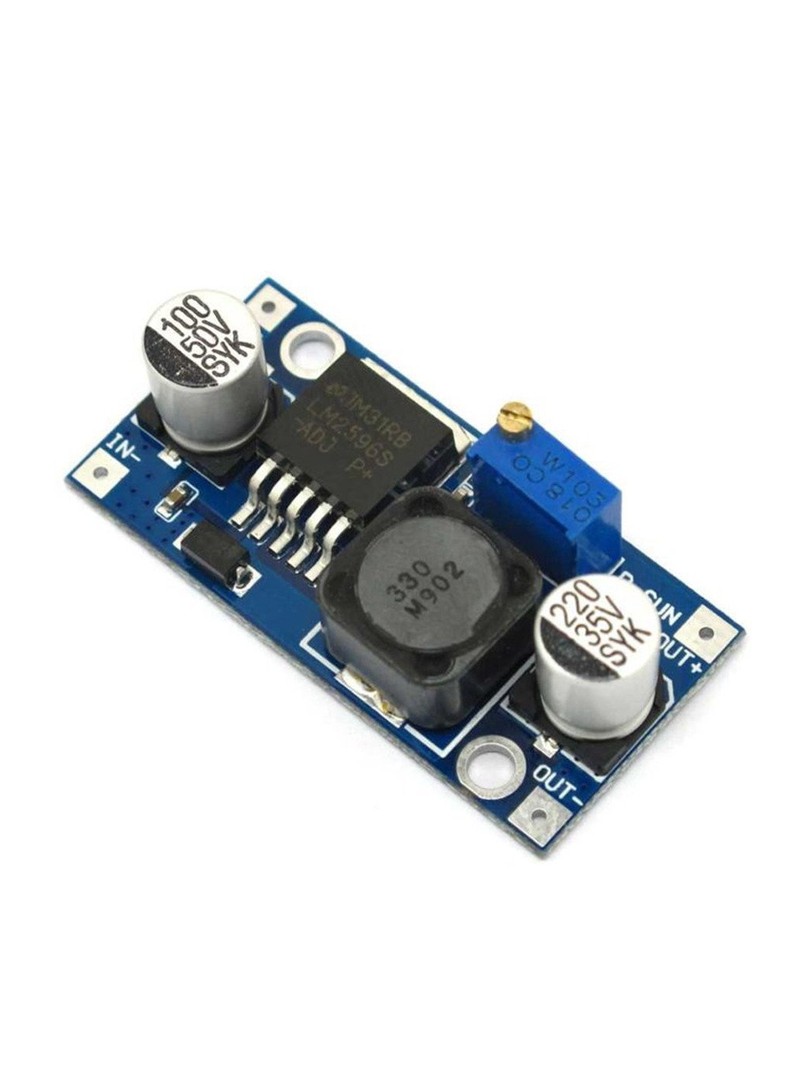

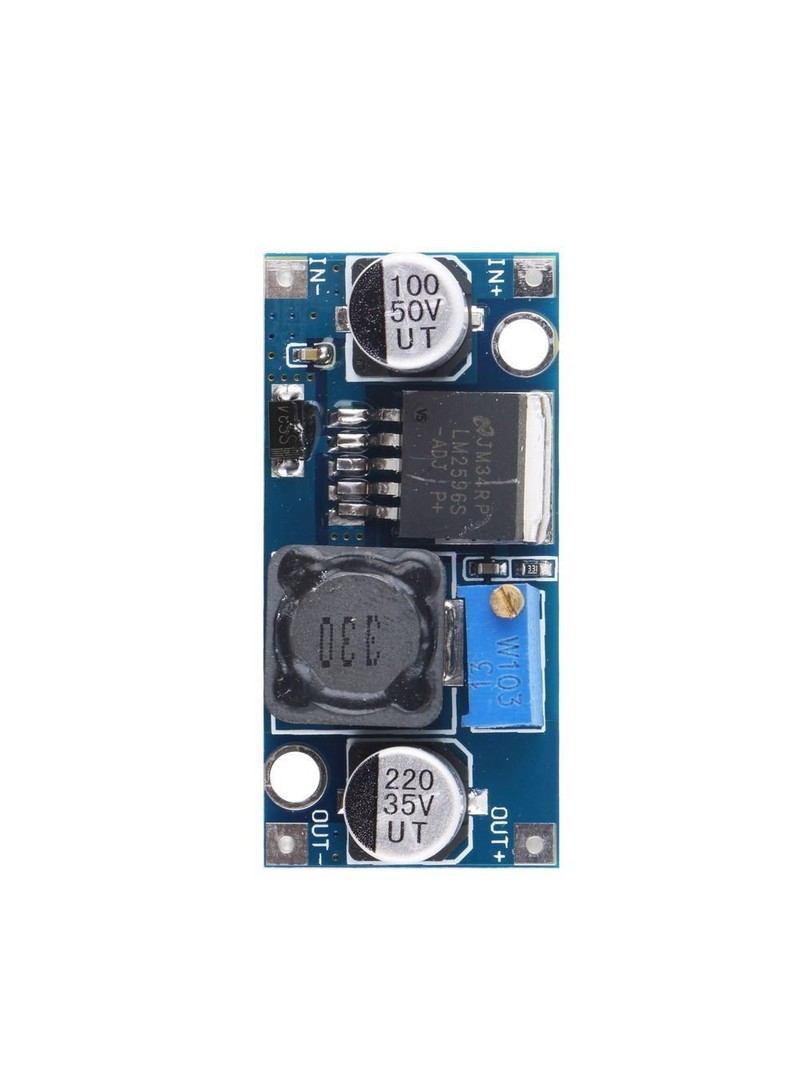

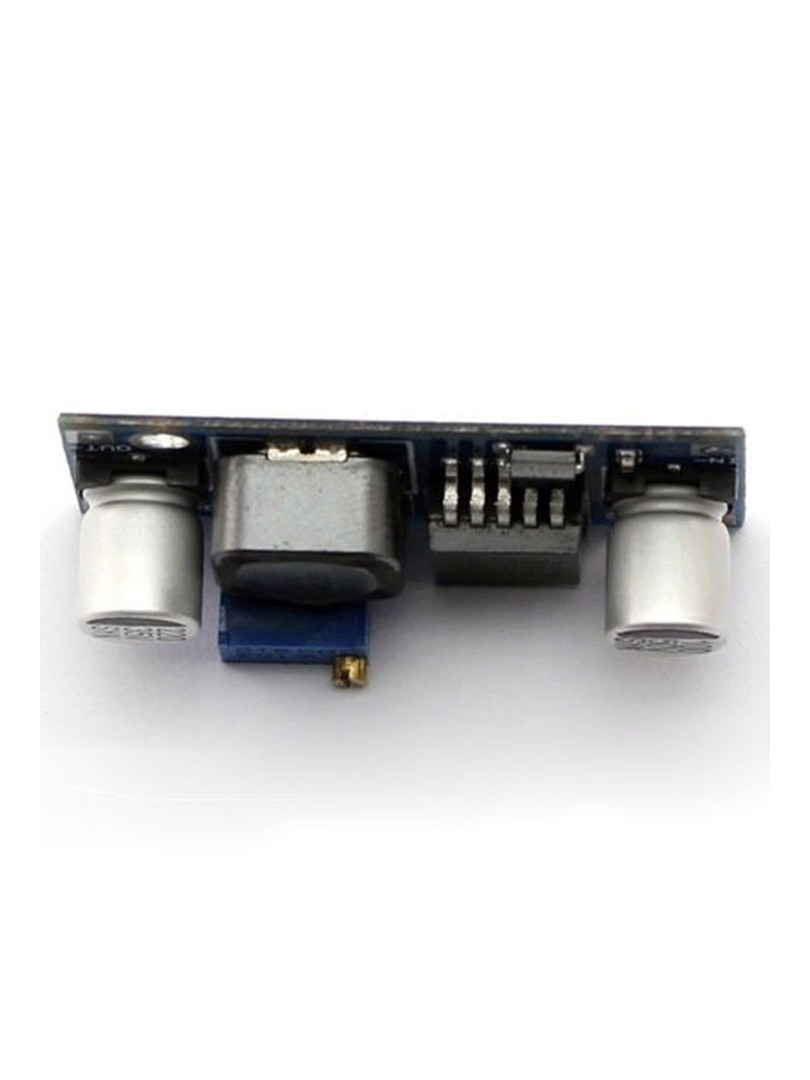

ProRock Moduł Regulatora Napięcia LM2596HVS DC-DC 4.5-48V → 3-40V Step-Down

LM2596HVS | Wejście 4.5–48V DC | Wyjście 3–40V DC | Prąd do 3A | Sprawność ~90% | Topologia Buck

Moduł regulatora napięcia ProRock DC-DC LM2596HVS to przełączający konwerter obniżający napięcie przeznaczony do zastosowań wymagających pracy z napięciem wejściowym do czterdziestu ośmiu woltów. Wykorzystuje wysokonapięciową wersję regulatora LM2596HVS, która umożliwia zestaw napięć wejściowych i dokładny regulację napięcia wyjściowego za pomocą pokrętła potencjometru.

Moduł znajduje zastosowanie w systemach przemysłowych, motoryzacyjnych oraz projektach DIY, gdzie wymagana jest konwersja napięcia z baterii wieloogniwowych, instalacji telekomowych lub układów trakcyjnych.

Główne cechy

• Topologia buck (step-down): konwerter obniża napięcie wejściowe do niższego napięcia wyjściowego
• Regulator LM2596HVS: wysokonapięciowa wersja układu scalonego zapewniająca rozszerzony zakres pracy

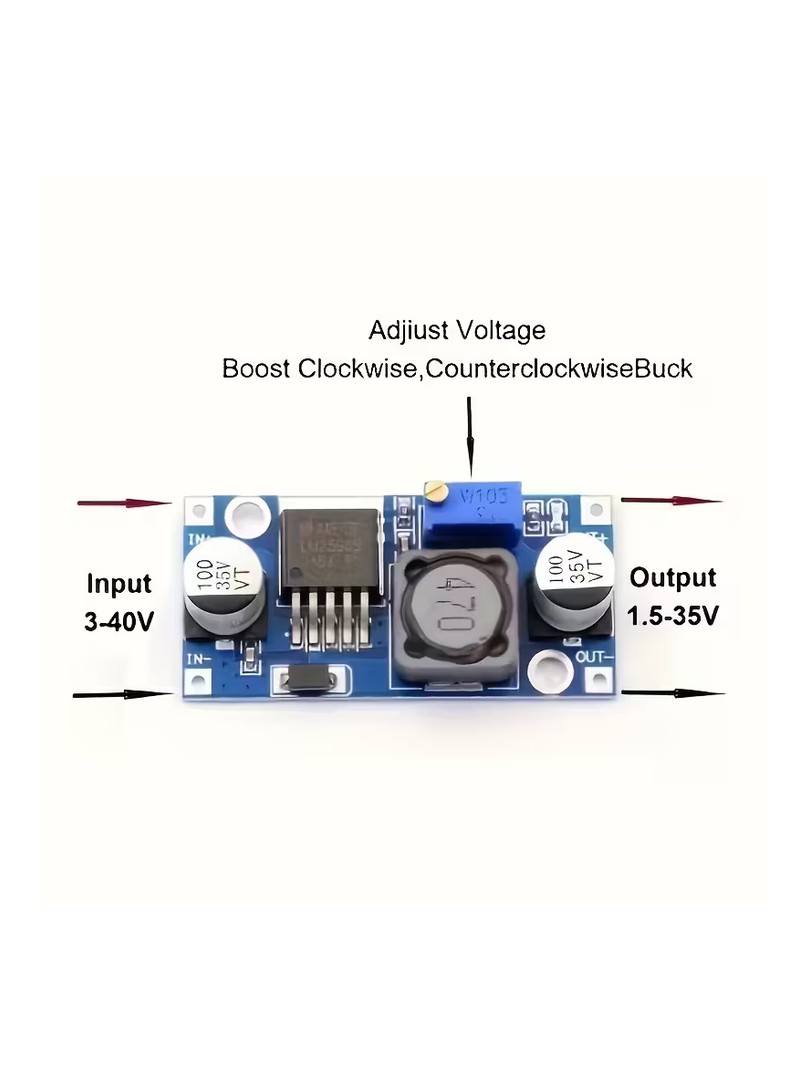

• Regulacja wyjściowa: ciągła regulacja napięcia wyjściowego za pomocą pokrętła potencjometru
• Wysoka sprawność: topologia przełączająca minimalizuje straty mocy i generowanie ciepła
• Niskie tętnienia wyjściowe: wyjście nadaje się do zasilania wrażliwych układów elektronicznych
• Zaciskowe przyłącza: śrubowe zaciski zapewniają pewne i z tworzywa połączenia przewodów
• Kompaktowa konstrukcja PCB: łatwa integracja z istniejącymi systemami i projektami

Zasada działania

Moduł wykorzystuje topologię buck (obniżającą), w której układ LM2596HVS przełącza wejściowe napięcie z częstotliwością około sześćdziesięciu pięciu kiloherców. Energia jest magazynowana w indukcyjności i kondensatorach wyjściowych, a napięcie wyjściowe jest stabilizowane za pomocą wewnętrznej pętli sprzężenia zwrotnego regulatora. Napięcie wyjściowe musi być zawsze niższe niż napięcie wejściowe.

Specyfikacja techniczna

• Typ modułu: konwerter DC-DC buck (step-down)
• Układ scalony regulatora: LM2596HVS
• Napięcie wejściowe: DC 4.5V – 48V
• Napięcie wyjściowe: DC 3V – 40V (regulowane)
• Maksymalny prąd wyjściowy: do 3A (zależny od obciążenia i chłodzenia)
• Sprawność: do ~90% (zależna od różnicy napięć i obciążenia)
• Częstotliwość przełączania: około 65 kHz
• Temperatura pracy: −40°C do +85°C
• Materiał PCB: FR4

Uwagi

• Moduł działa wyłącznie w topologii obniżającej — napięcie wyjściowe musi być niższe niż napięcie wejściowe.
• Dla prądów powyżej dwóch amperów zalecane jest dodatkowe chłodzenie lub przepływ powietrza.
• Przed podłączeniem wrażliwych odbiorników należy wyregulować napięcie wyjściowe na pożądaną wartość.

Typowe zastosowania

• Przemysłowe i telekomunikacyjne systemy zasilania 48V
• Konwersja napięcia 24V / 36V / 48V do 12V, 9V, 5V lub 3.3V
• Zasilanie pomocnicze w pojazdach elektrycznych i systemach motoryzacyjnych
• Budowa regulowanych zasilaczy DC w projektach DIY
• Systemy wbudowane i elektronika sterująca

Zawartość zestawu

• 1 × Moduł regulatora napięcia ProRock DC-DC LM2596HVS step-down

Moduł regulatora napięcia ProRock DC-DC LM2596HVS stanowi działający rozwiązanie do zastosowań wymagających konwersji wysokich napięć wejściowych z efektywnym i dokładny sterowaniem napięcia wyjściowego.
