ProRock Step-Down XL4015 5A 75W 4-Cyfrowy Woltomierz

ProRock XL4015 5A Przetwornica Step-Down z 4-Cyfrowym Woltomierzem CC/CV

Przetwornica obniżająca napięcie XL4015 | 5–27V wejście | 1,25–26V wyjście | 5A | 75W | Wyświetlacz 4-cyfrowy | Tryby CC/CV

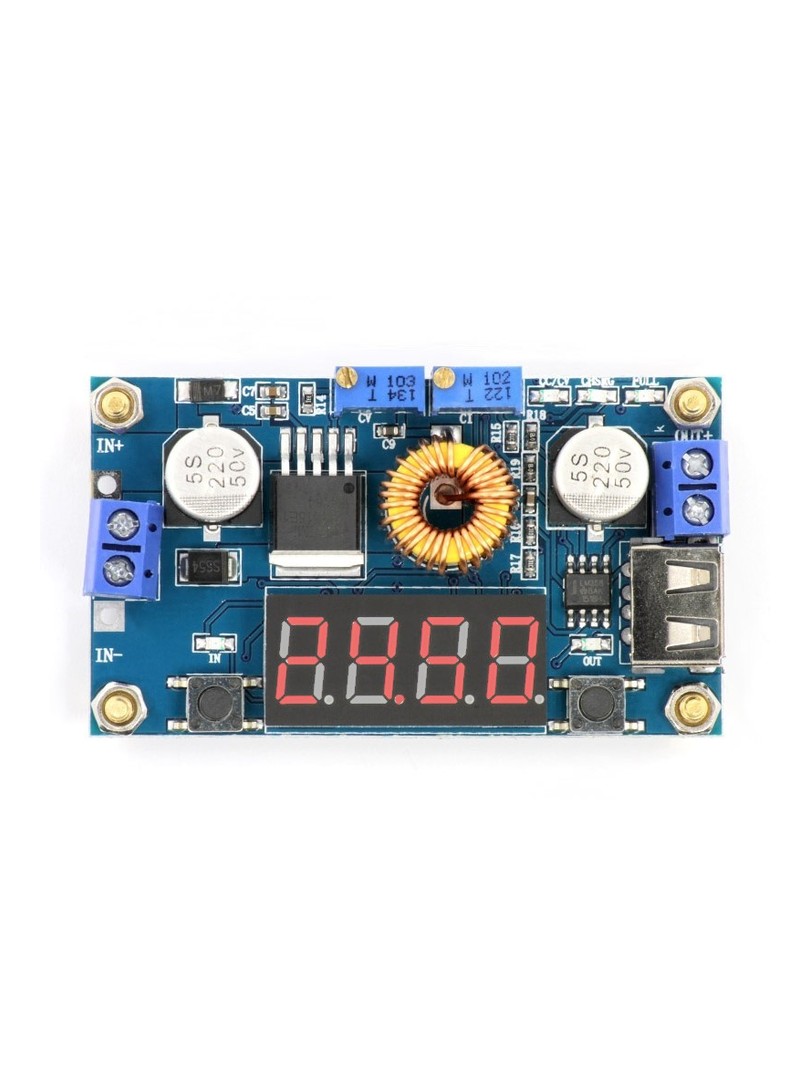

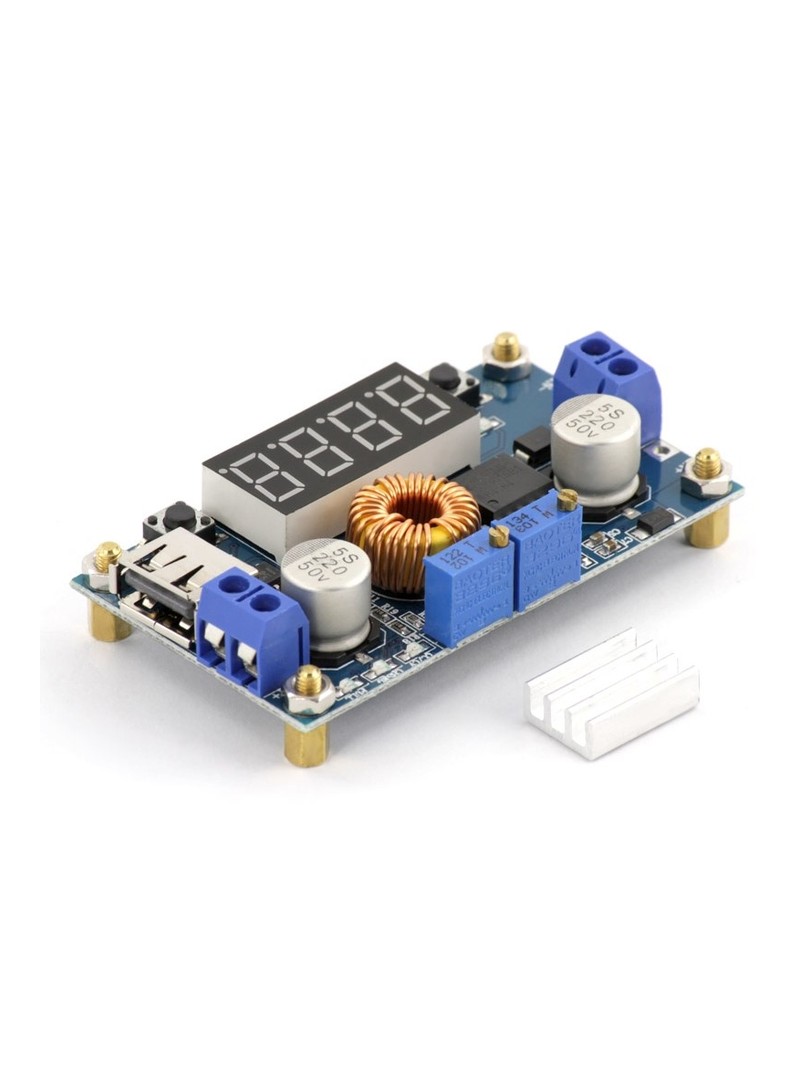

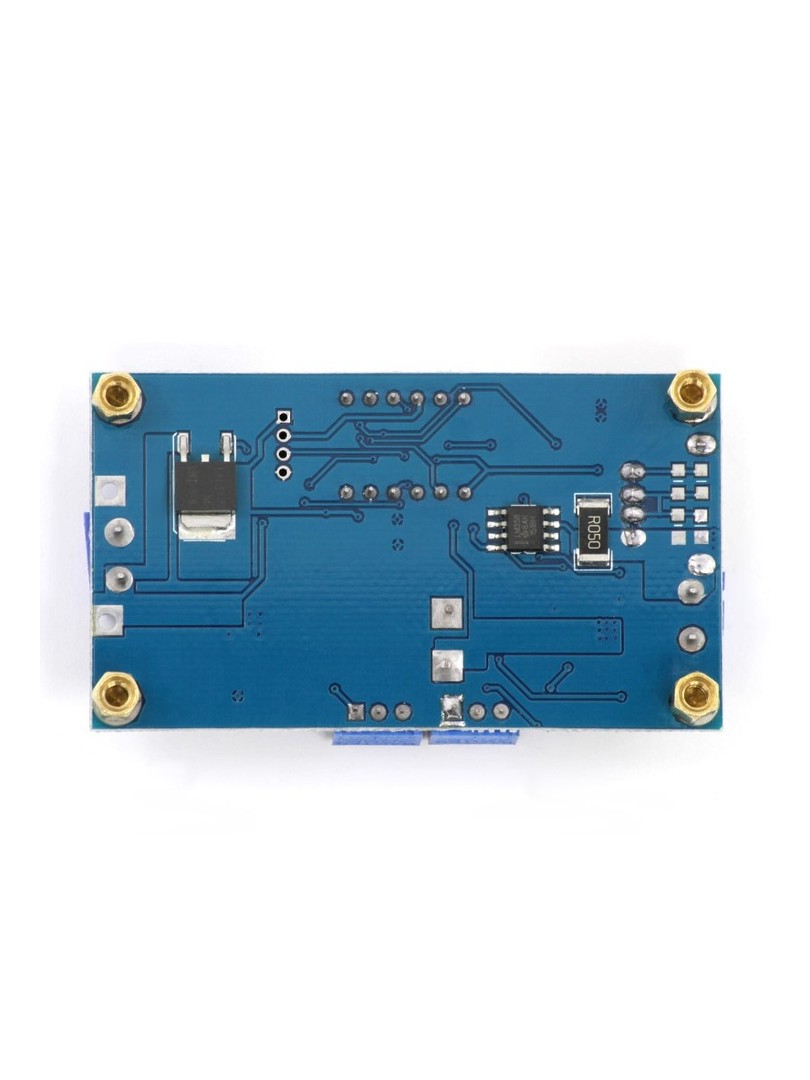

Moduł ProRock XL4015 to przetwornica obniżająca napięcie DC-DC z wbudowanym wyświetlaczem cyfrowym monitorującym napięcie, prąd i moc w czasie rzeczywistym. Przetwornica umożliwia dokładny regulację parametrów wyjściowych bez konieczności używania zewnętrznego miernika. Moduł pracuje w trybach stałego napięcia i stałego prądu z wizualizacją aktywnego trybu.

Układ przeznaczony jest dla użytkowników projektujących regulowane zasilacze laboratoryjne, ładowarki akumulatorów oraz sterowniki LED dużej mocy. Przetwornica wyposażona jest w port USB do zasilania urządzeń, zabezpieczenia przed zwarciem i przegrzaniem oraz radiator aluminiowy zwiększający odprowadzanie ciepła.

Główne cechy

• Wyświetlacz 4-cyfrowy: monitoring napięcia, prądu i mocy w czasie rzeczywistym
• Tryby CC/CV: tryb stałego napięcia i stałego prądu z wskaźnikiem aktywnego trybu
• Regulacja wyjścia: napięcie wyjściowe płynnie regulowane za pomocą pokrętła
• Port USB: wyjście USB do zasilania urządzeń zewnętrznych
• Zabezpieczenia: ochrona przed zwarciem i automatyczne wyłączanie przy przegrzaniu
• Kalibracja: możliwość kalibracji wbudowanego miernika dla zwiększenia dokładności odczytów
• Radiator aluminiowy: efektywne odprowadzanie ciepła przy obciążeniach
• Wysoka sprawność: przetwornica charakteryzuje się niskim tętnieniem napięcia wyjściowego

Zasada działania

Przetwornica wykorzystuje układ scalony XL4015 do obniżania napięcia wejściowego metodą impulsową. Energia wejściowa jest przełączana z częstotliwością około stu osiemdziesięciu kilohertów, co pozwala na efektywną konwersję napięcia z minimalnym wydzielaniem ciepła. Tryb stałego napięcia utrzymuje zadane napięcie wyjściowe niezależnie od zmian obciążenia, natomiast tryb stałego prądu stabilizuje natężenie prądu wyjściowego. Wbudowany wyświetlacz cyfrowy pobiera pomiary bezpośrednio z wyjścia przetwornicy i prezentuje wartości na przemiennych stronach wyświetlacza.

Specyfikacja techniczna

• Typ modułu: przetwornica obniżająca napięcie DC-DC
• Układ sterujący: XL4015
• Napięcie wejściowe: DC 5V – 27V
• Napięcie wyjściowe: DC 1,25V – 26V (regulacja ciągła)
• Prąd wyjściowy: do 5A (zalecane maksymalnie 4,5A)
• Maksymalna moc wyjściowa: 75W (zalecane maksymalnie 50W)
• Częstotliwość przełączania: ok. 180 kHz
• Sprawność: do 96%
• Temperatura pracy: −40°C do +85°C
• Zabezpieczenie przed zwarciem: tak
• Zabezpieczenie przed przegrzaniem: tak (automatyczne wyłączanie wyjścia)
• Zabezpieczenie przed odwrotną polaryzacją: nie
• Przyłącza: listwa zaciskowa lub pady lutownicze (V-IN wejście, V-OUT wyjście)
• Montaż: 4 otwory montażowe pod śruby 3 mm
• Wymiary modułu: ok. 68,2 × 38,8 × 15 mm
• Waga: ok. 39 g

Uwagi

• Napięcie na porcie USB jest równe napięciu wyjściowemu modułu i nie jest stabilizowane na poziomie 5V. Należy to zweryfikować przed podłączeniem urządzeń USB.
• Dla obciążeń powyżej 3A lub 35W zaleca się dodatkowe chłodzenie wymuszone lub radiatory.
• Jest to przetwornica obniżająca napięcie — napięcie wyjściowe musi być niższe niż napięcie wejściowe.
• W przypadku wymagań dotyczących ochrony przed odwrotną polaryzacją należy zastosować zewnętrzną diodę zabezpieczającą.

Typowe zastosowania

• Regulowane zasilacze warsztatowe z wyświetlaczem parametrów
• Ładowarki akumulatorów litowo-jonowych i NiMH/NiCd z kontrolą CC/CV
• Systemy ładowania w instalacjach solarnych i wiatrowych
• Sterowniki LED dużej mocy pracujące w trybie stałego prądu
• Systemy wbudowane wymagające monitorowanej konwersji napięcia

Zawartość zestawu

• 1 × Moduł przetwornicy obniżającej ProRock XL4015 CC/CV z wyświetlaczem 4-cyfrowym i portem USB
• 1 × Radiator aluminiowy
• 1 × Zestaw słupków miedzianych i elementów montażowych
• 1 × Akrylowa osłona ochronna

Moduł ProRock XL4015 z wyświetlaczem 4-cyfrowym łączy funkcje przetwornicy obniżającej napięcie z możliwościami miernika cyfrowego w jednym kompaktowym urządzeniu. Dzięki zaawansowanym zabezpieczeniom i możliwości kalibracji stanowi narzędzie przeznaczone zarówno do zastosowań hobbystycznych, jak i techniczny projektów elektronicznych wymagających działający konwersji i monitoringu parametrów zasilania.
