ProRock LM2596S to kompaktowa przetwornica obniżająca napięcie (buck) przeznaczona do stałe konwersji wyższego napięcia wejściowego na regulowane, niższe napięcie wyjściowe. Moduł wyposażono w diodę LED SMD sygnalizującą stan zasilania oraz potencjometr umożliwiający dokładny regulację napięcia wyjściowego.

Przetwornica znajduje zastosowanie w zasilaczach warsztatowych, systemach automotive, projektach embedded oraz wszędzie tam, gdzie wymagana jest efektywna konwersja napięcia z zachowaniem wysokiej sprawności energetycznej.

Główne cechy

Układ regulatora LM2596S: zapewnia stałe pracę w trybie obniżania napięcia

Szerokie pasmo wejściowe: umożliwia zasilanie z różnych źródeł napięcia stałego

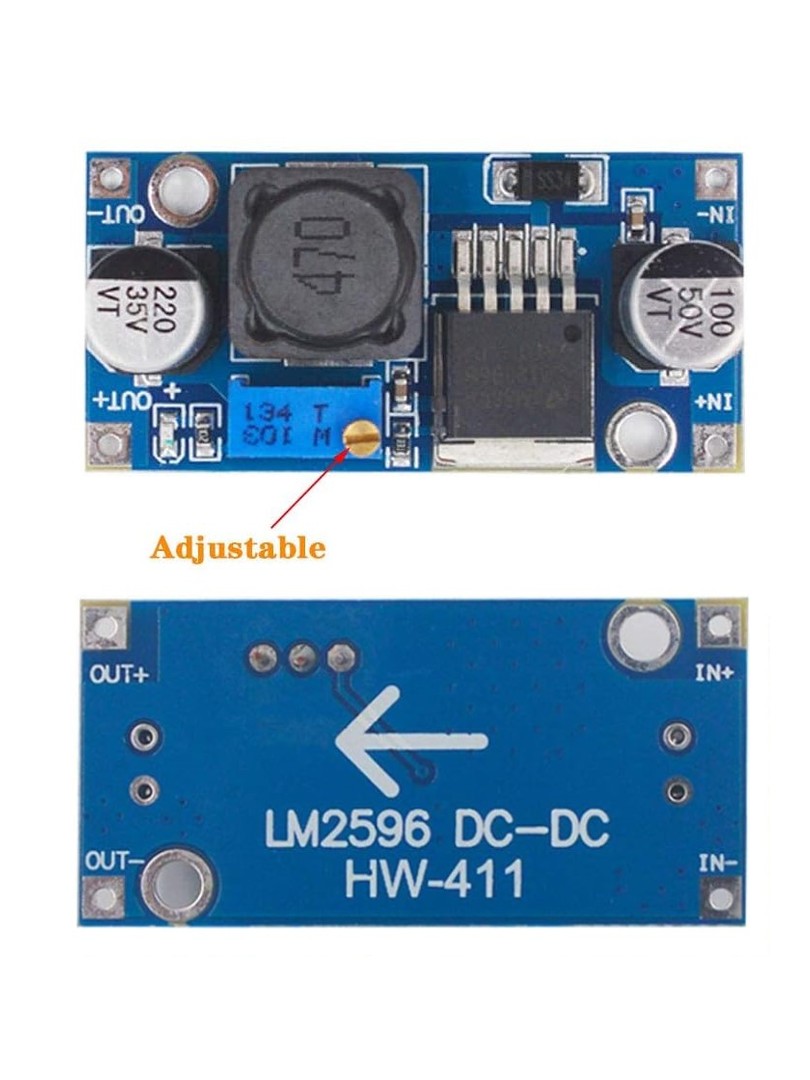

Regulowane wyjście: dostosowanie napięcia odbywa się za pomocą wieloobrotowego potencjometru

Wskaźnik LED SMD: sygnalizuje obecność napięcia wyjściowego na module

Ochrona przeciwzwarciowa: ograniczenie prądu z automatycznym powrotem do pracy

Wysoka sprawność konwersji: minimalizuje straty energii w postaci ciepła

Kompaktowa konstrukcja: ułatwia montaż w ograniczonej przestrzeni projektowej

Zasada działania

Moduł wykorzystuje układ scalony LM2596S pracujący w trybie przetwornic impulsowych buck. Napięcie wejściowe jest cyklicznie łączone i rozłączane z częstotliwością przełączeń, a następnie filtrowane przez cewkę indukcyjną i kondensatory wyjściowe. Dzięki niesynchronicznej prostowaniu diodowemu oraz pętli regulacyjnej wyjście utrzymuje stałe napięcie niezależnie od zmian obciążenia.

Specyfikacja techniczna

Typ modułu: przetwornica DC-DC obniżająca (buck)

Układ kontrolera: LM2596 / LM2596S

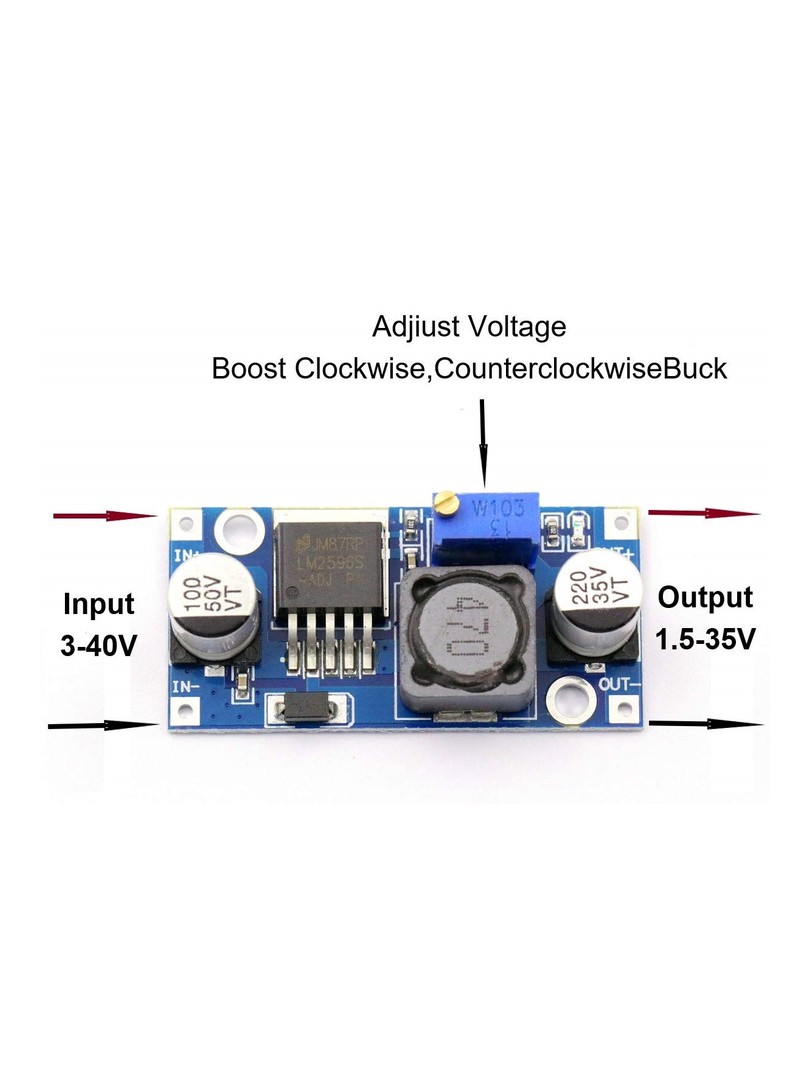

Napięcie wejściowe: DC 4,5–35V

Napięcie wyjściowe: DC 1,5–35V (regulowane)

Prąd wyjściowy znamionowy: 2A

Prąd wyjściowy maksymalny: 3A (wymaga dodatkowego chłodzenia)

Sprawność: do 92%

Częstotliwość przełączeń: 150 kHz

Typ prostowania: niesynchroniczna (diodowe)

Regulacja obciążenia: ±0,5%

Regulacja napięcia: ±2,5%

Odpowiedź dynamiczna: 5% / 200 µs

Zakres temperatur pracy: −40°C do +85°C

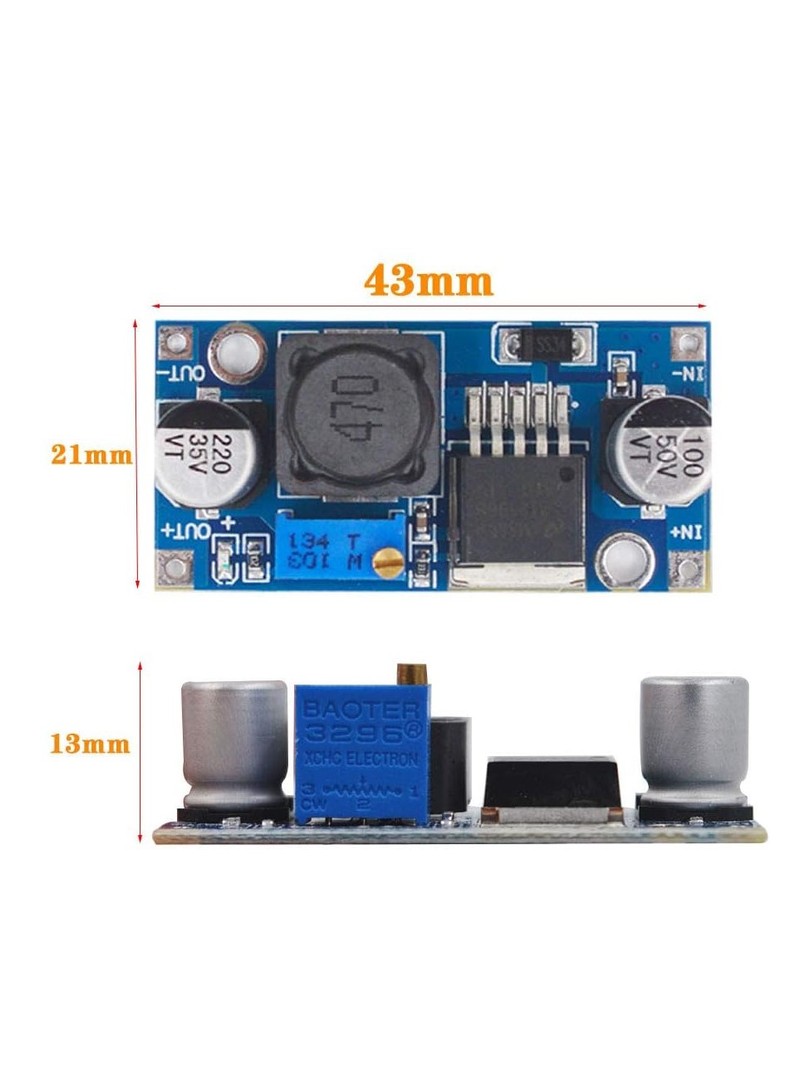

Wymiary: ok. 43 × 20 × 14 mm

Uwagi

Moduł pracuje wyłącznie w trybie obniżania napięcia — napięcie wyjściowe musi być niższe niż wejściowe.

Przy obciążeniach przekraczających dwa ampery zaleca się zastosowanie radiatora oraz wymuszonego obiegu powietrza w celu uniknięcia przegrzania i wyłączenia termicznego.

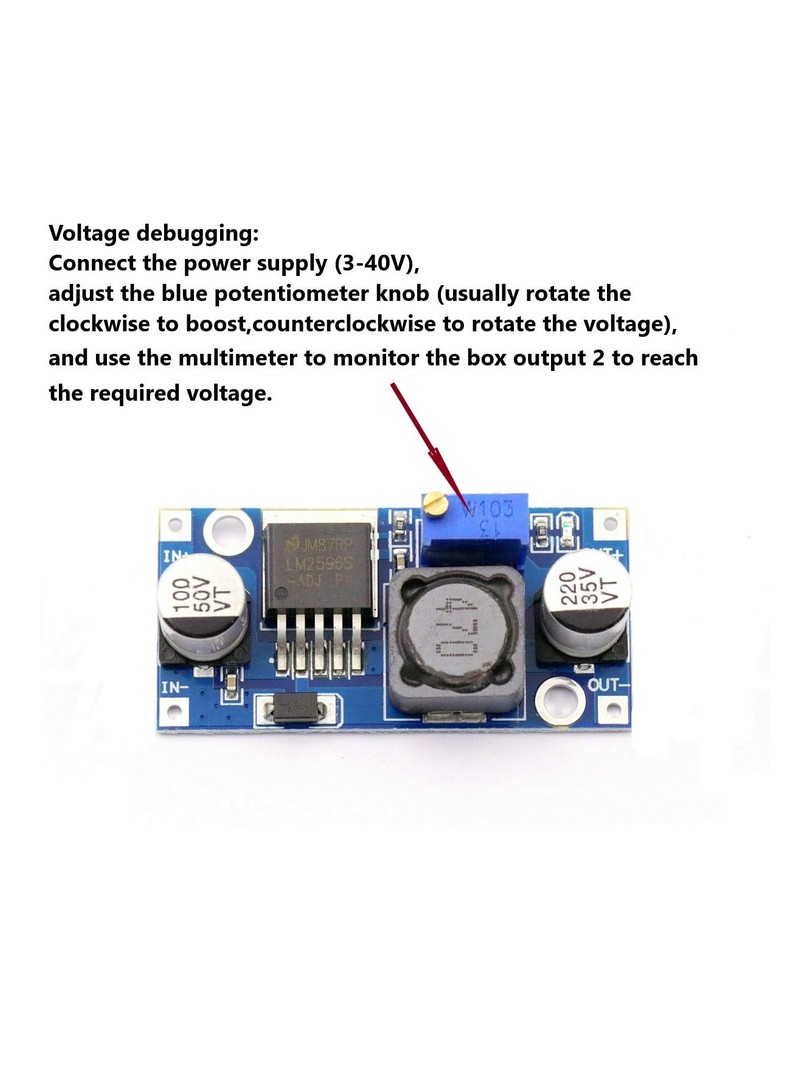

Przed podłączeniem urządzeń wrażliwych należy dokładnie wyregulować napięcie wyjściowe za pomocą potencjometru.

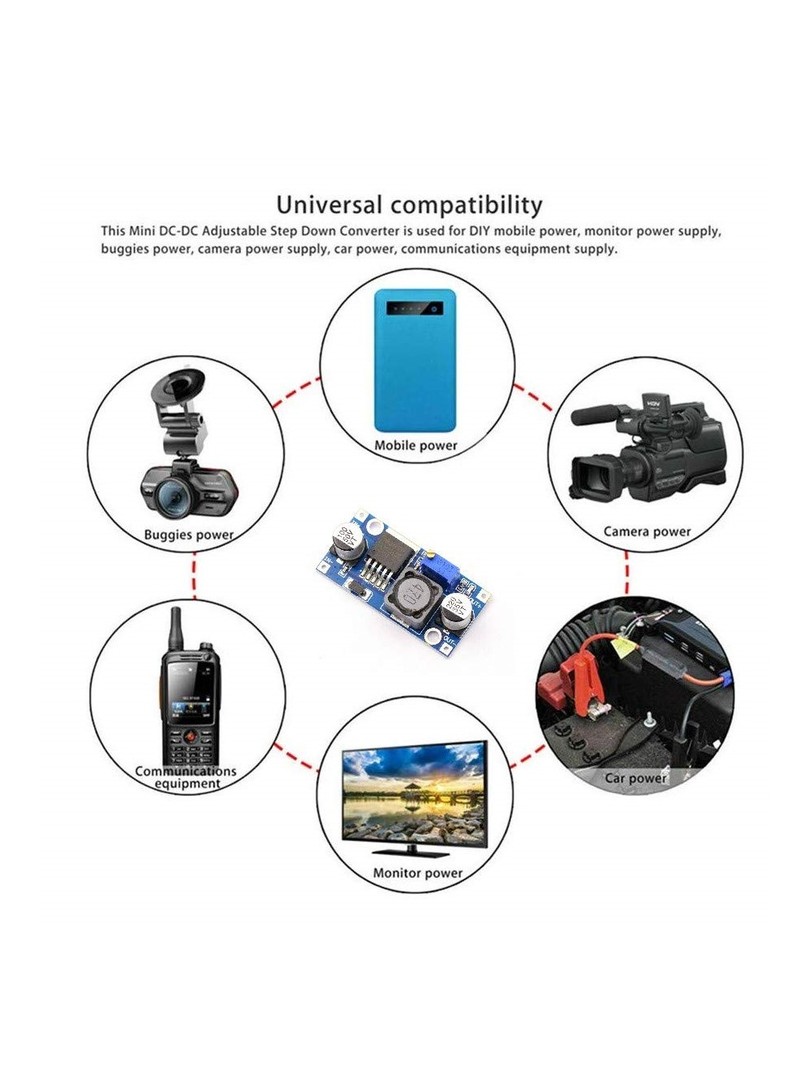

Typowe zastosowania

Budowa warsztatowych zasilaczy regulowanych DC

Konwersja napięcia w instalacjach automotive (obniżanie z dwunastu lub dwudziestu czterech woltów)

Zasilanie platform Arduino, ESP32 oraz innych mikrokontrolerów po ustawieniu właściwego napięcia wyjściowego

Zasilanie taśm LED oraz innych niskonapięciowych układów elektronicznych

Moduły zasilające w systemach sterowania przemysłowego i embedded

Zawartość zestawu

1 × Przetwornica ProRock LM2596 / LM2596S DC-DC Step-Down z LED SMD

ProRock LM2596S to praktyczne i energooszczędne rozwiązanie do stałe konwersji napięcia stałego w projektach wymagających regulowanego, działający zasilania.

ProRock LM2596S Step-Down 4.5-35V 1.5-35V 2A 92% Efficiency SMD LED

ProRock LM2596S — Przetwornica Step-Down DC-DC z LED SMD 4,5–35V → 1,5–35V 2A

LM2596S | 4,5–35V wejście | 1,5–35V wyjście regulowane | 2A (3A max) | sprawność do 92% | wskaźnik LED SMD
