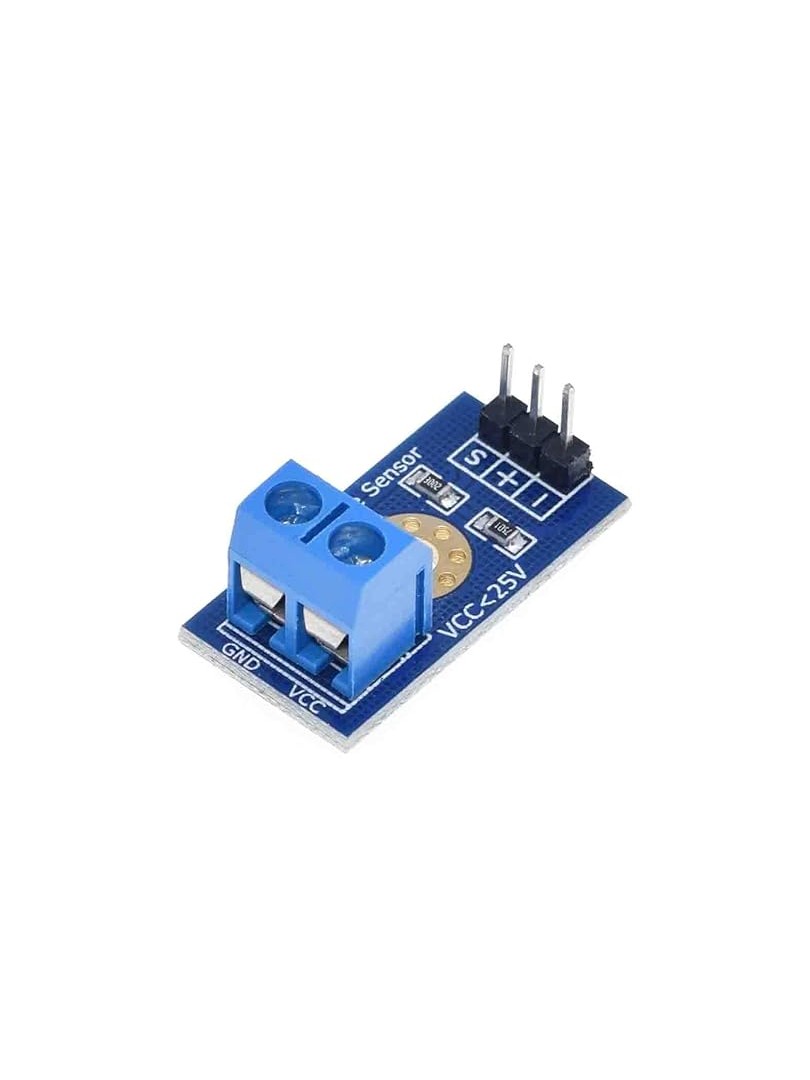

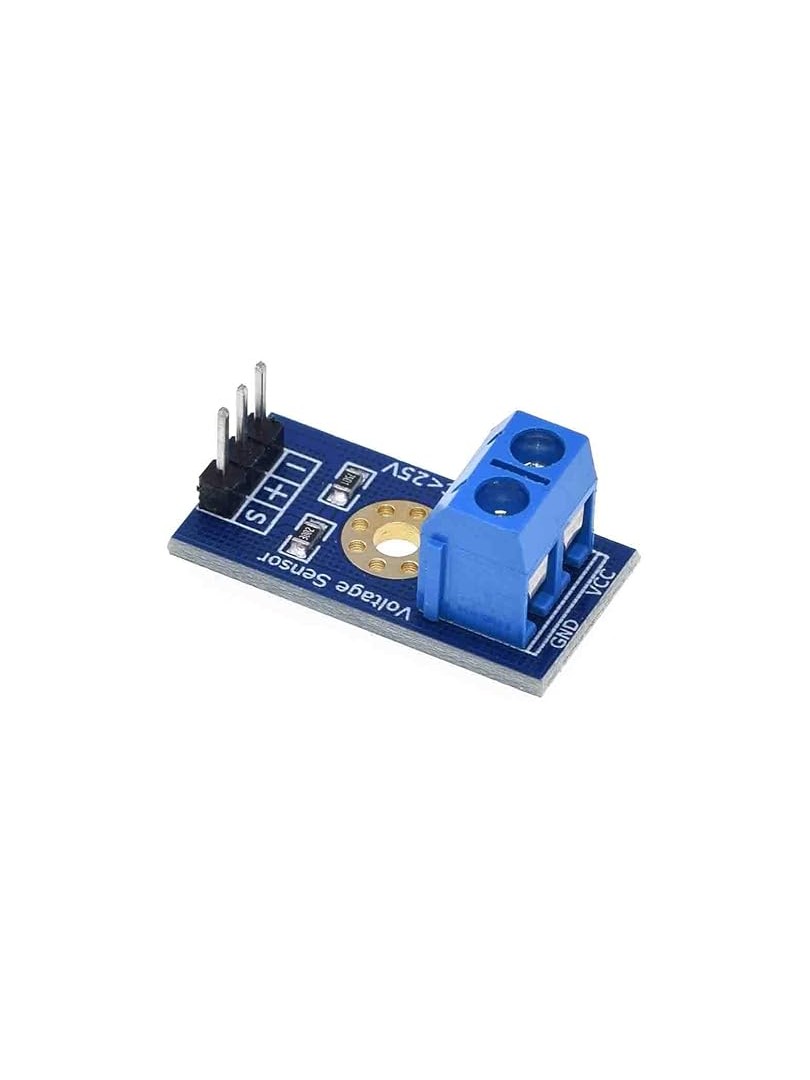

Moduł czujnika napięcia ProRock to kompaktowy sensor do pomiaru napięcia stałego, oparty na rezystancyjnym dzielniku napięcia. Umożliwia bezpieczne skalowanie wyższych napięć wejściowych do poziomu odpowiedniego dla wejść ADC mikrokontrolerów, co czyni go przydatnym narzędziem w projektach z Arduino i innymi platformami MCU.

Stały stosunek podziału zapewnia przewidywalne skalowanie sygnału, a prosty interfejs trójpinowy umożliwia szybką integrację w systemach monitorowania i sterowania napięciem zasilania.

Główne cechy

Dzielnik napięcia: redukuje napięcie wejściowe do bezpiecznego poziomu dla przetwornika ADC mikrokontrolera

Wyjście analogowe: dostarcza proporcjonalny sygnał napięciowy do odczytu przez ADC

Zestaw pomiaru: obsługuje napięcia stałe od zera do wartości maksymalnej zależnej od napięcia referencyjnego ADC

Stałe sygnał analogowy: nadaje się do podstawowego monitorowania napięcia i projektów edukacyjnych

Kompaktowa konstrukcja: wygodna do zastosowań w systemach wbudowanych i prototypowaniu

Proste podłączenie: wymaga jedynie trzech przewodów do pełnej funkcjonalności

Zasada działania

Napięcie wejściowe jest dzielone przez pięć za pomocą rezystorów umieszczonych na płytce. Przykładowo, napięcie wejściowe dwudziestu pięciu woltów generuje napięcie wyjściowe około pięciu woltów na wyprowadzeniu sygnałowym, które jest kierowane do przetwornika ADC. W systemach z napięciem referencyjnym ADC innym niż pięć woltów, maksymalne mierzalne napięcie wejściowe zmienia się proporcjonalnie. W przypadku systemów z napięciem referencyjnym trzech przecinek trzech wolta, napięcie wejściowe nie powinno przekraczać około szesnastu przecinek pięciu wolta. Dla uzyskania najlepszej dokładności zaleca się pomiar rzeczywistego napięcia referencyjnego ADC i zastosowanie softwarowego współczynnika kalibracyjnego.

Specyfikacja techniczna

Model: AA118

Typ modułu: czujnik detekcji napięcia DC (dzielnik napięcia)

Zakres napięcia wejściowego: DC 0–25V

Stosunek dzielnika napięcia: 5:1

Zakres sygnału wyjściowego (pin S): 0–5V (przybliżenie, zależne od napięcia wejściowego)

Przykładowy krok ADC (10-bit przy 5V ref): 4,89 mV na krok na wejściu ADC (S), co odpowiada ~24,45 mV na krok na VIN (dzielnik 5:1)

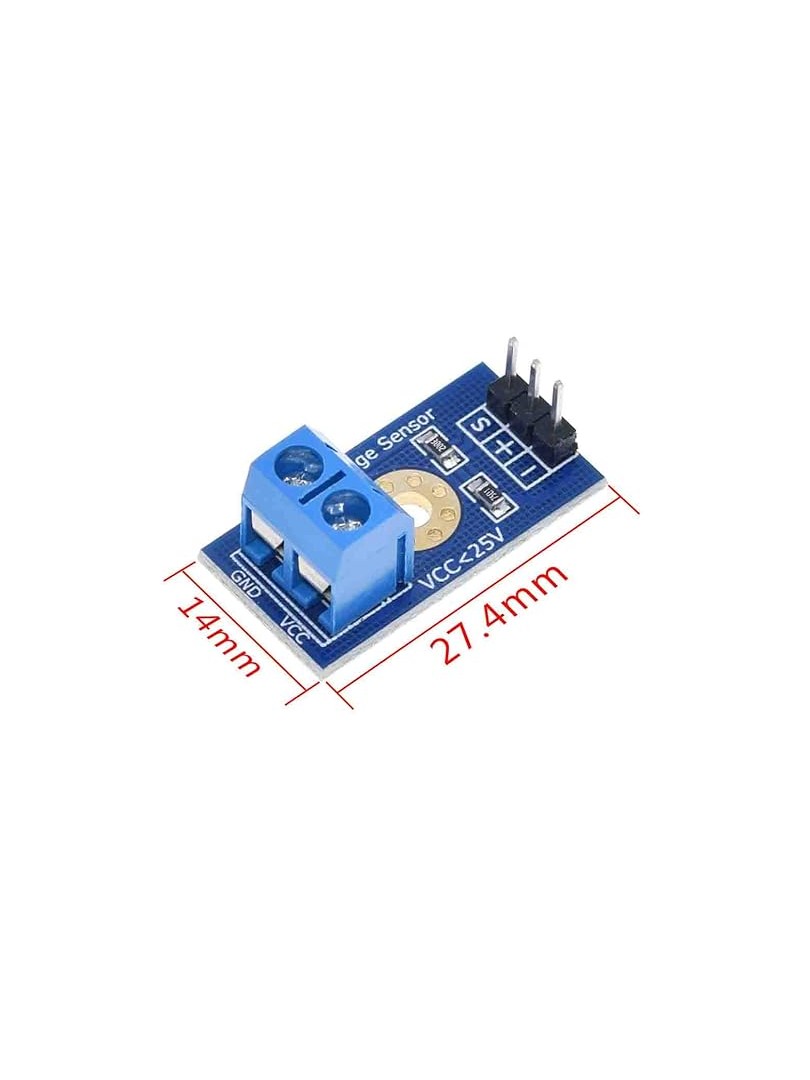

Wymiary PCB: ok. 27 × 14 mm

Masa netto: ok. 4 g

Kolor PCB: niebieski

Wyprowadzenia

VIN (+): wejście mierzonego napięcia (dodatnie)

GND (−): masa

S: wyjście sygnału analogowego do pinu ADC mikrokontrolera

Uwagi

Moduł przeznaczony jest wyłącznie do pomiaru napięcia stałego; nie należy podłączać go do źródeł napięcia przemiennego.

Nie należy przekraczać maksymalnego znamionowego napięcia wejściowego.

Moduł jest pasywnym dzielnikiem; impedancja wejściowa i charakterystyki ADC mogą wpływać na odczyty.

Typowe zastosowania

Monitorowanie napięcia akumulatorów

Pomiar napięcia zasilaczy DC

Diagnostyka sterowników silników i kontrolerów

Monitorowanie systemów solarnych i magazynowania energii

Projekty edukacyjne z Arduino i mikrokontrolerami

Zawartość zestawu

1 × moduł czujnika napięcia ProRock

Moduł czujnika napięcia ProRock oferuje proste i działający rozwiązanie do monitorowania wyższych napięć stałych przy użyciu standardowych wejść ADC mikrokontrolerów, stanowiąc praktyczne narzędzie w projektach elektroniki wbudowanej.
