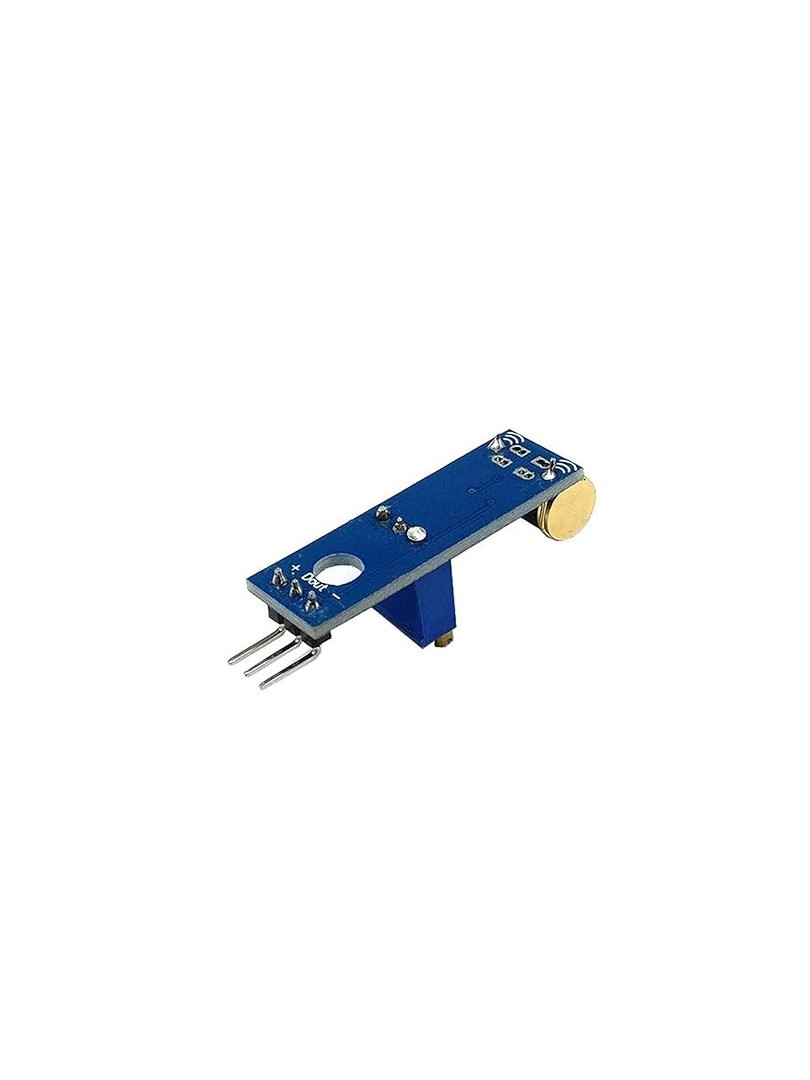

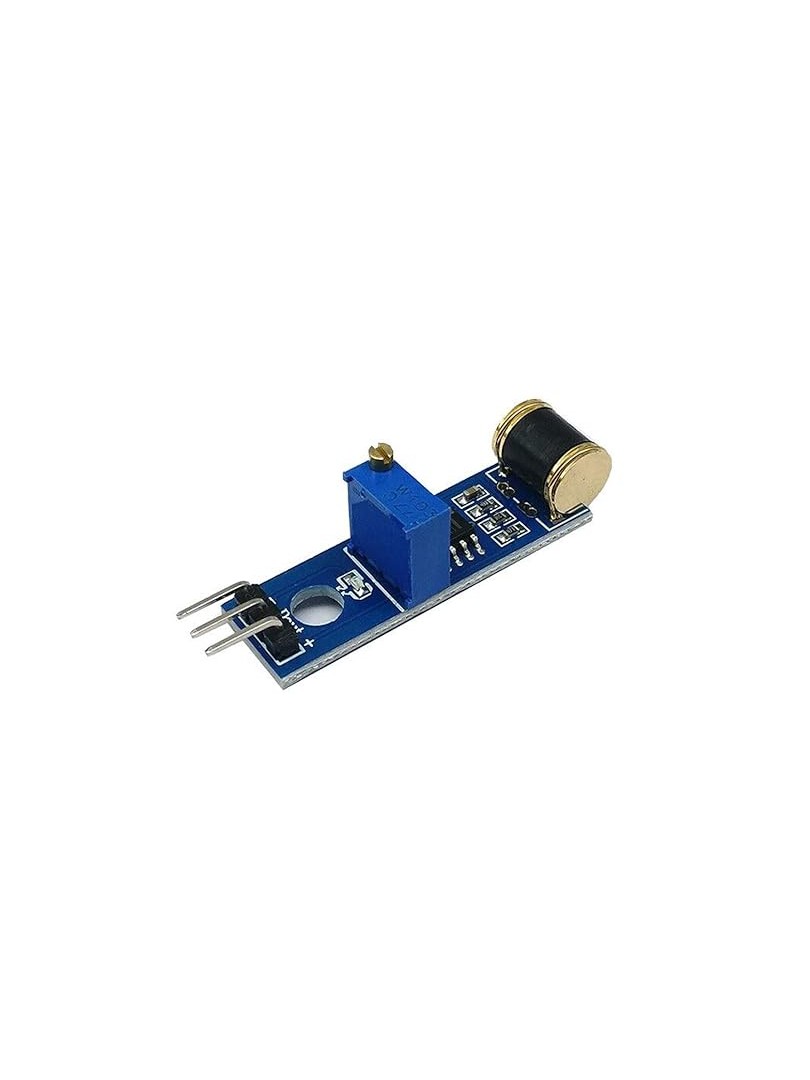

Moduł czujnika wibracji i wstrząsów ProRock 801S to kompaktowy sensor wykrywający drgania mechaniczne i wstrząsy, oparty na wysokoczułej sondzie wibracyjnej 801S oraz wbudowanym komparatorze LM393. Urządzenie generuje zarówno sygnał cyfrowy TTL, jak i analogowy, umożliwiając elastyczną integrację z mikrokontrolerem.

Moduł wyposażono w potencjometr umożliwiający dokładny regulację progu czułości, co pozwala na dostosowanie parametrów detekcji do wymagań aplikacji. Przeznaczony jest do pracy z platformami Arduino, PIC, STM32 oraz innymi mikrokontrolerami obsługującymi wejścia cyfrowe i analogowe.

Główne cechy

Sonda wibracyjna 801S: umożliwia wykrywanie drgań mechanicznych z wysoką czułością

Podwójne wyjście: jednoczesna dostępność sygnału cyfrowego TTL oraz napięcia analogowego

Regulacja czułości: wbudowany potencjometr pozwala na dokładny dostrojenie progu wykrywania

Komparator LM393: zapewnia stałe przetwarzanie sygnału sensorycznego

Detekcja kierunkowo niezależna: rejestruje wibracje pochodzące z dowolnego kierunku

Dioda LED statusu: sygnalizuje stan wyzwolenia czujnika

Otwory montażowe: umożliwiają z tworzywa zamocowanie modułu

Zasada działania

Sonda wibracyjna 801S reaguje na drgania mechaniczne, generując sygnał elektryczny proporcjonalny do intensywności wibracji. Komparator LM393 porównuje ten sygnał z progiem ustalonym przez potencjometr. Po przekroczeniu wartości progowej na wyjściu cyfrowym DOUT pojawia się stan wysoki, a dioda LED wskaźnika gaśnie. Wyjście analogowe AOUT dostarcza nieprzetworzony sygnał napięciowy, który może być analizowany przez przetwornik ADC mikrokontrolera w celu oceny natężenia wibracji.

Specyfikacja techniczna

Typ produktu: moduł czujnika wibracji i wstrząsów

Element sensoryczny: czujnik wibracyjny 801S

Układ scalony: komparator LM393

Napięcie zasilania: DC 3–5V

Wyjście cyfrowe: poziom TTL (DOUT)

Wyjście analogowe: napięcie analogowe (AOUT)

Logika wyzwolenia: stan wysoki przy wykryciu wibracji (LED wskaźnika wyłączona)

Regulacja czułości: potencjometr montażowy

Typ detekcji: wibracje i wstrząsy, niekierunkowa

Wymiary modułu: około 30 × 20 × 10 mm

Wyprowadzenia (Pinout)

VCC: zasilanie 3–5V DC

GND: masa

DOUT: wyjście cyfrowe TTL

AOUT: wyjście analogowe dla przetwornika ADC

Uwagi

Próg wyzwolenia detekcji wibracji ustala się poprzez obrót potencjometru montażowego.

Wyjście cyfrowe DOUT służy do prostej detekcji typu włącz-wyłącz.

Wyjście analogowe AOUT umożliwia szczegółową analizę intensywności wibracji za pomocą przetwornika ADC.

Dioda LED wskaźnika wyłącza się w momencie wykrycia wibracji przekraczającej ustalony próg.

Typowe zastosowania

Systemy antywłamaniowe i alarmowe

Detekcja wibracji i wstrząsów w urządzeniach

Monitorowanie przemieszczania sprzętu

Czujniki stanu w zastosowaniach przemysłowych

Projekty edukacyjne z wykorzystaniem Arduino i innych platform mikrokontrolerowych

Zawartość zestawu

1 × Moduł czujnika wibracji i wstrząsów ProRock 801S

Moduł ProRock 801S stanowi praktyczne rozwiązanie do wykrywania drgań mechanicznych i wstrząsów, łącząc regulowaną czułość, podwójne wyjście sygnałowe oraz prostą integrację z mikrokontrolerem w zastosowaniach bezpieczeństwa i monitoringu.
