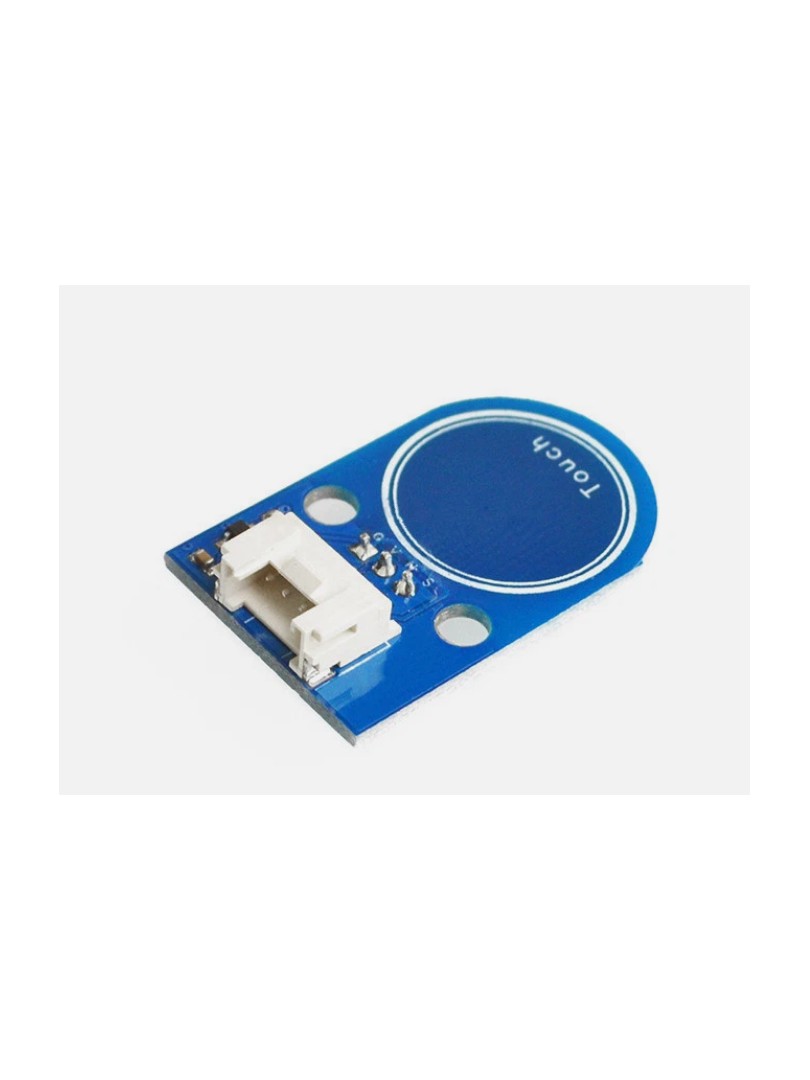

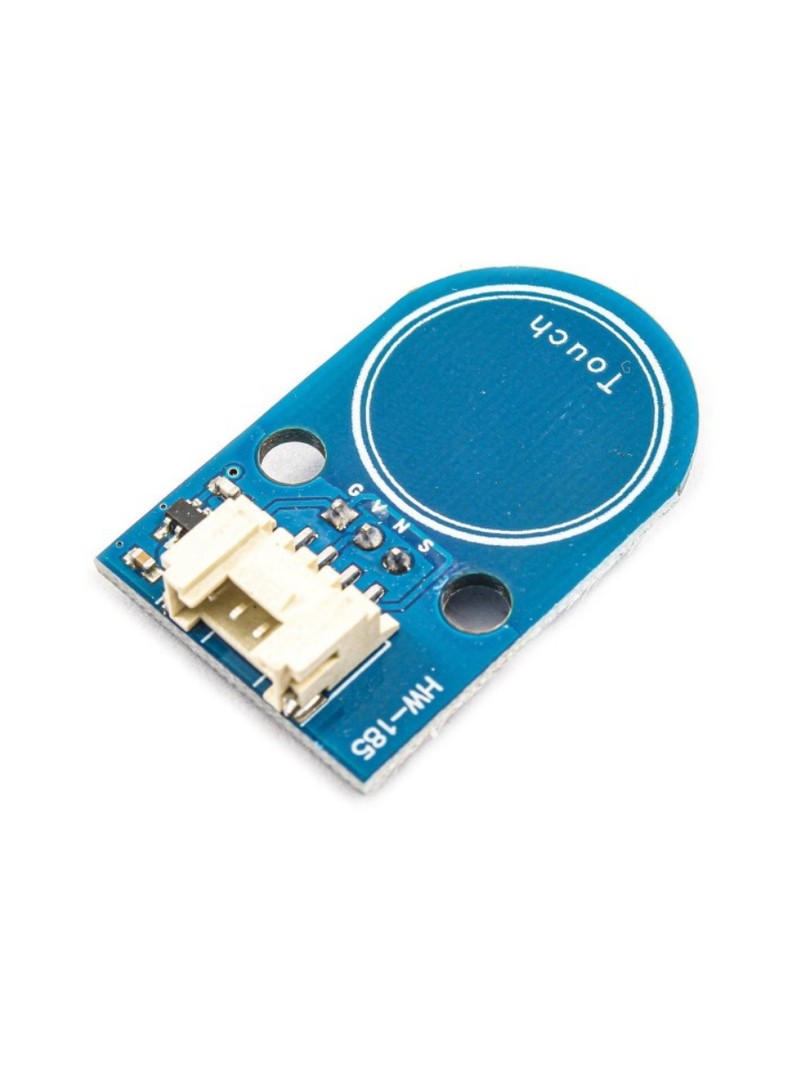

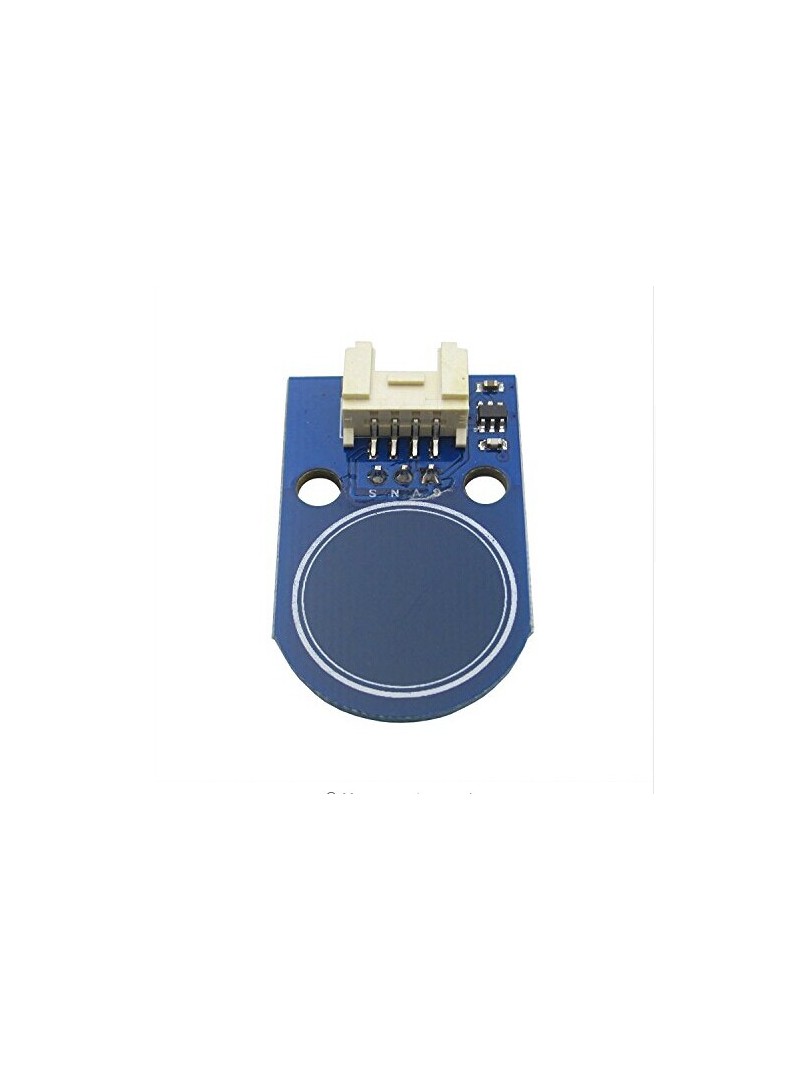

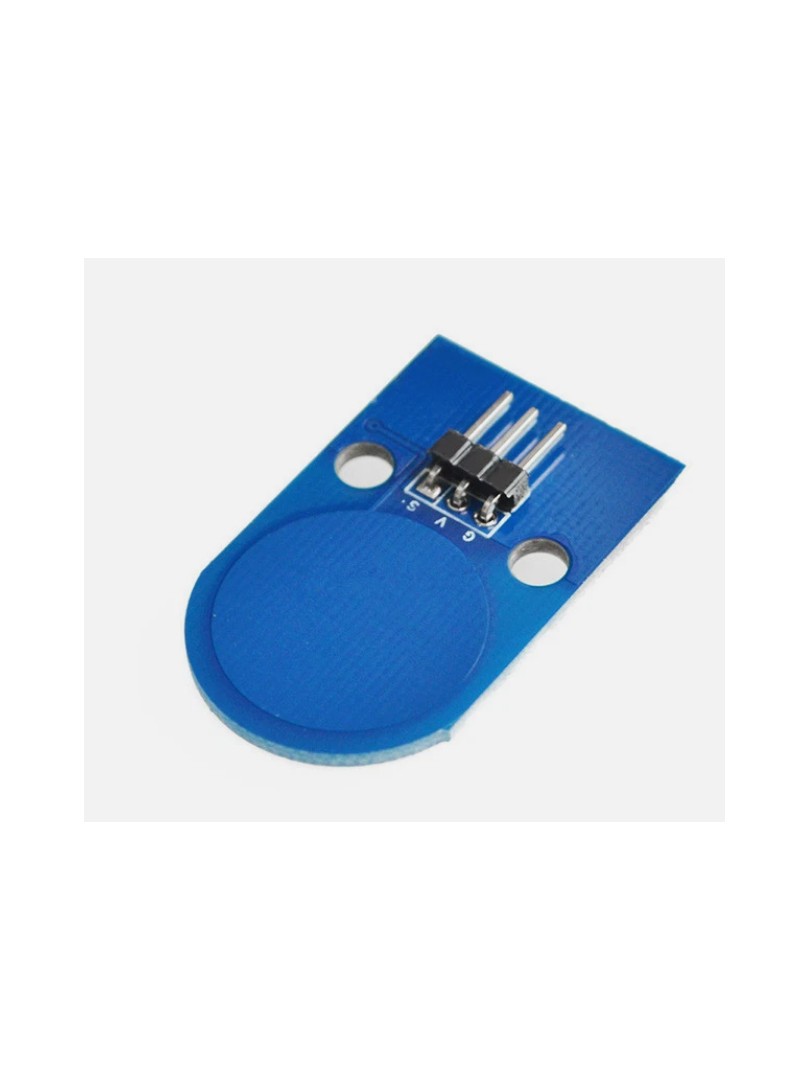

Moduł czujnika dotykowego ProRock to kompaktowy sensor pojemnościowy przeznaczony do obsługi przełączania dotykowego i interakcji człowiek–maszyna. Wyposażony w płytki dotykowe umieszczone po obu stronach płytki, umożliwia aktywację z dowolnej powierzchni, co czyni go przydatnym w panelach, obudowach i urządzeniach interaktywnych wymagających dostępu z obu stron.

Moduł dostarcza cyfrowy sygnał wyjściowy i obsługuje zarówno standardowe złącza trzypinowe o rozstawie 2,54 mm, jak i czteropinowe interfejsy kompatybilne z systemem Grove. Zaprojektowany został z myślą o łatwej integracji z mikrokontrolerami takimi jak Arduino oraz innymi platformami prototypowymi.

Główne cechy

Dwustronna detekcja dotyku: czujnik wykrywa dotyk z obu stron płytki, zwiększając elastyczność montażu.

Detekcja pojemnościowa: brak mechanicznego zużycia i ruchomych elementów zapewnia długą żywotność.

Wyjście cyfrowe: prosty sygnał logiczny ON/OFF ułatwia integrację z logiką sterującą.

Podwójny interfejs połączeniowy: możliwość połączenia poprzez złącze trzypinowe lub czteropinowe Grove.

Niskopobiorowa praca: moduł nadaje się do pracy ciągłej w aplikacjach zasilanych bateryjnie.

Konstrukcja plug-and-play: gotowy do szybkiego prototypowania bez dodatkowej konfiguracji.

Zasada działania

Płytka dotykowa wykrywa zmiany pojemności wywoływane przez dotknięcie palcem. Wbudowany kontroler przekształca zmianę pojemności w sygnał cyfrowy. W stanie spoczynku wyjście cyfrowe pozostaje w stanie wysokim. Po wykryciu dotyku wyjście przełącza się na stan niski.

Specyfikacja techniczna

Typ produktu: moduł czujnika dotykowego pojemnościowego

Funkcja czujnika: wejście dotykowe

Napięcie zasilania: DC 3,3 V do 5 V

Prąd roboczy: około 18 µA

Wyjście cyfrowe: sygnał o poziomie logicznym

Zachowanie wyjścia: stan wysoki w spoczynku, stan niski po dotknięciu

Interfejsy: 3-pin (2,54 mm), 4-pin kompatybilny z Grove

Długość modułu: około 38,3 mm

Szerokość modułu: około 24 mm

Wysokość modułu: około 8,5 mm

Waga netto: około 3 g

Wyprowadzenia (Pinout)

V: wejście zasilania

G: masa

S: wyjście sygnału cyfrowego

N: niezałączony (interfejs 4-pin)

Uwagi

Moduł dostarcza cyfrowy sygnał dotykowy, nie zapewnia wyjścia analogowego.

Czułość dotyku może się różnić w zależności od materiału i grubości obudowy.

Obie strony płytki mogą być używane jako aktywne powierzchnie dotykowe.

Moduł jest kompatybilny z popularnymi platformami Arduino i mikrokontrolerami.

Typowe zastosowania

Przełączniki i przyciski aktywowane dotykiem

Panele sterowania inteligentnego domu

Instalacje interaktywne i wyświetlacze

Elektronika DIY i prototypowanie

Projekty edukacyjne i STEM

Zawartość zestawu

1 × Moduł czujnika dotykowego dwustronnego ProRock

Moduł czujnika dotykowego ProRock oferuje działający, niskopobiorową detekcję pojemnościową z elastycznymi opcjami połączeń, co czyni go doskonałym wyborem do nowoczesnych interfejsów dotykowych i interaktywnych projektów elektronicznych.

ProRock Touch Sensor Moduł Dwustronny 3/4 Pin Arduino

ProRock Moduł Czujnika Dotykowego Dwustronny 3/4 Pin Pojemnościowy Arduino

Moduł pojemnościowy | Detekcja dwustronna | Interfejs 3-pin/4-pin | Wyjście cyfrowe | Zasilanie 3,3–5 V | Wymiary 38,3 × 24 × 8,5 mm
