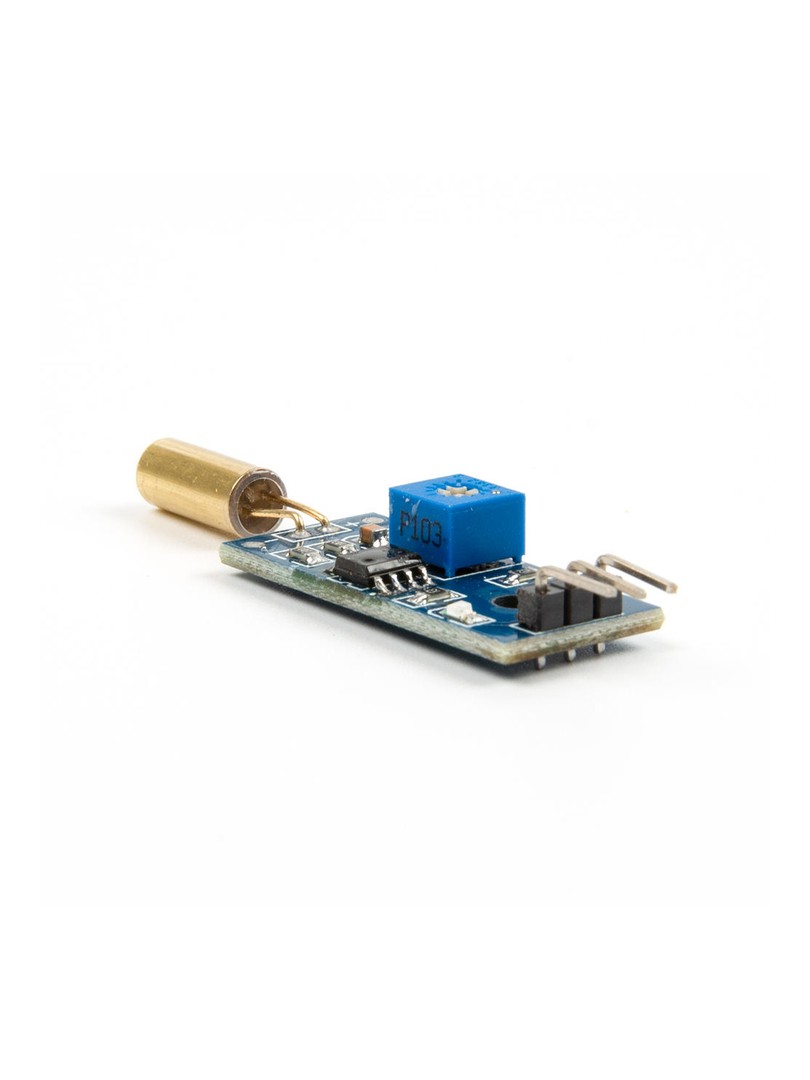

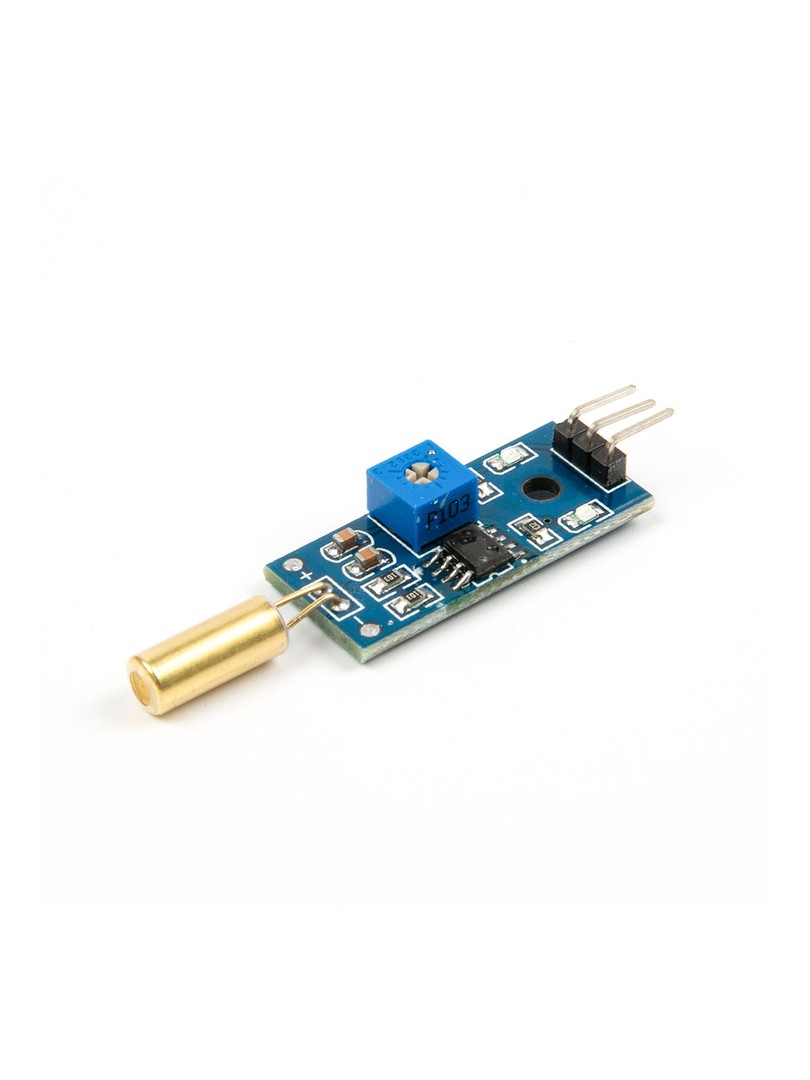

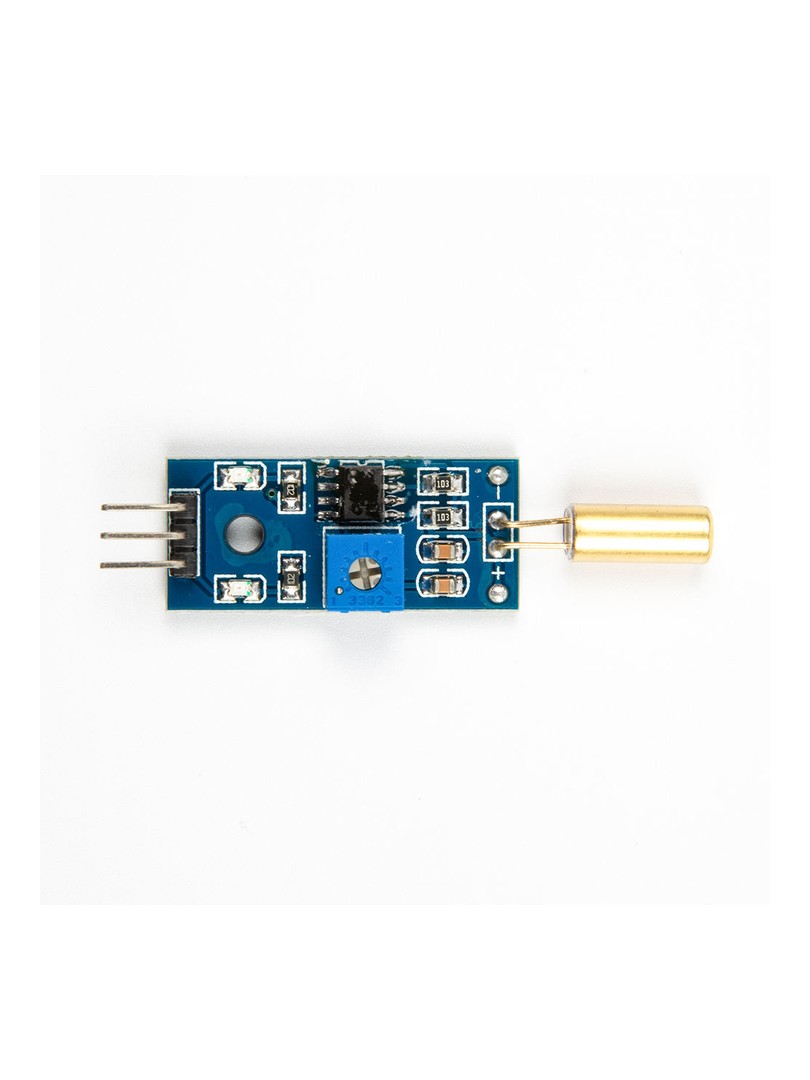

Moduł czujnika przechyłu ProRock SW520D to kompaktowe rozwiązanie przeznaczone do wykrywania zmian orientacji, przechylenia lub przewrócenia urządzeń. Wykorzystuje wysokoczuły przełącznik kulkowy SW-520D oraz komparator LM393 do generowania stałe sygnału cyfrowego.

Moduł znajduje zastosowanie w systemach zabezpieczeń, automatyce przemysłowej oraz projektach DIY wymagających monitorowania pozycji i orientacji obiektów.

Główne cechy

Przełącznik kulkowy SW-520D: wysoka czułość na zmiany kąta nachylenia zapewnia dokładny detekcję przechyłu

Cyfrowe wyjście przełączające: generuje czytelny sygnał logiczny HIGH lub LOW w zależności od orientacji modułu

Komparator LM393: zapewnia czysty przebieg sygnału wyjściowego i wysoką zdolność sterowania obciążeniem

Szerokie napięcie zasilania: kompatybilność z systemami zasilanymi napięciem trzywoltowym i pięciowoltowym

Bezpośrednie połączenie z mikrokontrolerem: pin wyjściowy może być podłączony bezpośrednio do GPIO mikrokontrolera

Możliwość sterowania przekaźnikiem: wyjście umożliwia kontrolę modułów przekaźnikowych do automatycznego odcinania zasilania lub uruchamiania alarmów

Otwór montażowy: umożliwia mechaniczne mocowanie modułu do obudowy lub konstrukcji

Zasada działania

Moduł wykorzystuje przełącznik kulkowy SW-520D, w którym metalowa kulka zamyka lub otwiera obwód elektryczny w zależności od kąta nachylenia. Gdy orientacja modułu przekracza próg zadziałania wewnętrznego przełącznika, komparator LM393 przekształca zmianę stanu mechanicznego w stałe sygnał logiczny. W pozycji pionowej przełącznik pozostaje otwarty, generując stan wysoki na wyjściu cyfrowym. Po przechyleniu modułu kulka przesuwa się, zamykając styk i powodując zmianę stanu wyjścia na niski.

Specyfikacja techniczna

Typ czujnika: przełącznik przechyłu kulkowy SW-520D

Układ komparatora: LM393

Napięcie zasilania: DC 3,3–5 V

Format wyjścia: cyfrowe wyjście przełączające (0/1)

Zdolność sterowania wyjściem: > 15 mA

Zachowanie logiczne: przełącznik otwarty (brak przechyłu) → DO = HIGH; przełącznik zamknięty (przechylenie) → DO = LOW

Wymiary płytki PCB: ok. 37 × 14 mm

Grubość modułu: ok. 7 mm

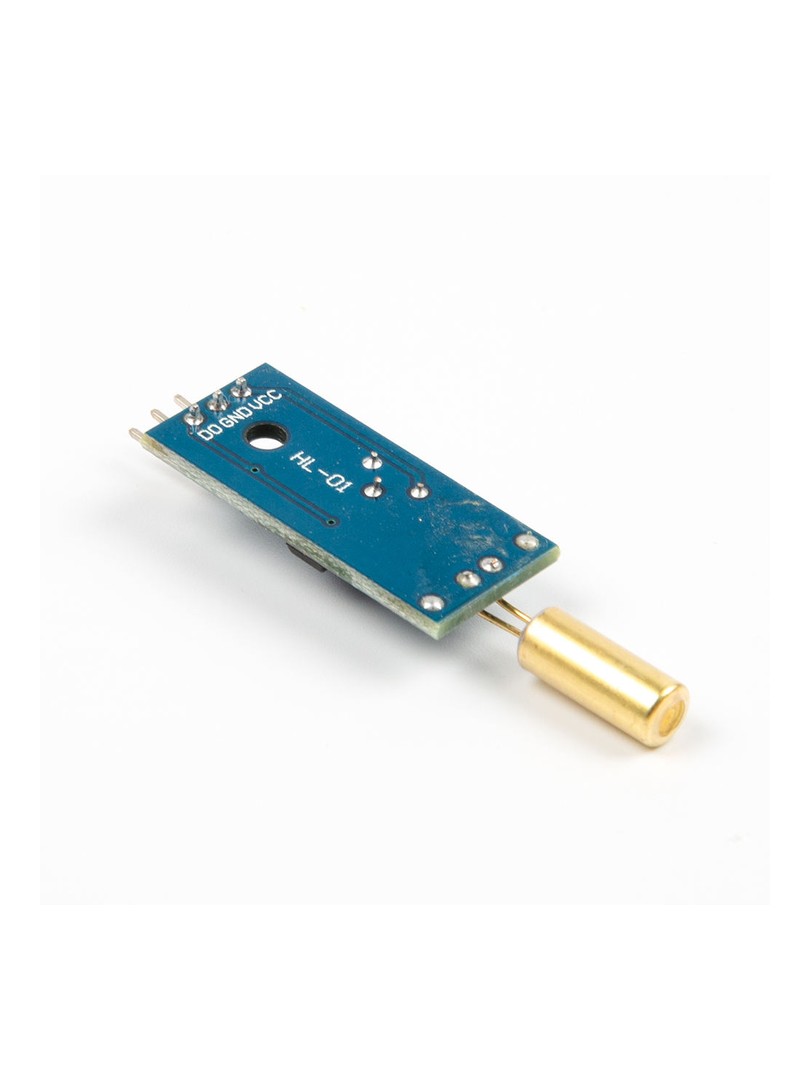

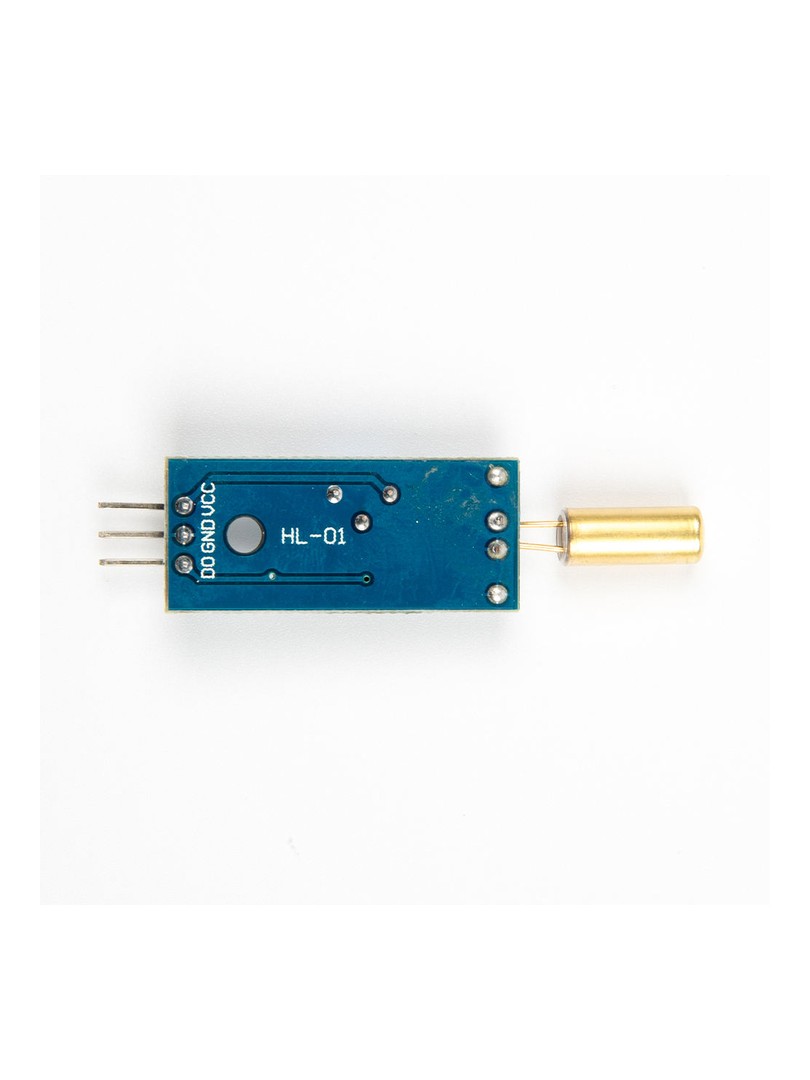

Wyprowadzenia (Pinout)

VCC: zasilanie 3,3–5 V

GND: masa

DO: wyjście cyfrowe (stan przechyłu)

AO: nieaktywne w tym module

Uwagi

Stan wyjścia zależy od położenia kulki wewnątrz przełącznika — zmiana orientacji i wibracje mogą wyzwolić przełączenie.

Moduł przeznaczony jest do detekcji przechyłu, nie do dokładny pomiaru kąta nachylenia.

Moduł należy zamocować stałe, aby uniknąć fałszywych zadziałań wynikających z luźnego montażu.

Typowe zastosowania

Detekcja przechyłu i przewrócenia urządzeń

Automatyczna ochrona przed przechyłem z wyłączaniem zasilania

Systemy alarmowe i zabezpieczające

Robotyka i inteligentne urządzenia

Projekty edukacyjne z Arduino i innymi mikrokontolerami

Zawartość zestawu

1 × Moduł czujnika przechyłu ProRock SW520D

Moduł czujnika przechyłu ProRock SW520D stanowi proste i działający rozwiązanie do wykrywania zmian orientacji, łącząc czuły przełącznik kulkowy, stałe wyjście cyfrowe i łatwą integrację z systemami automatyki, zabezpieczeń oraz elektroniką DIY.
