ProRock Sound Sensor MAX4466 Mikrofon Analogowy

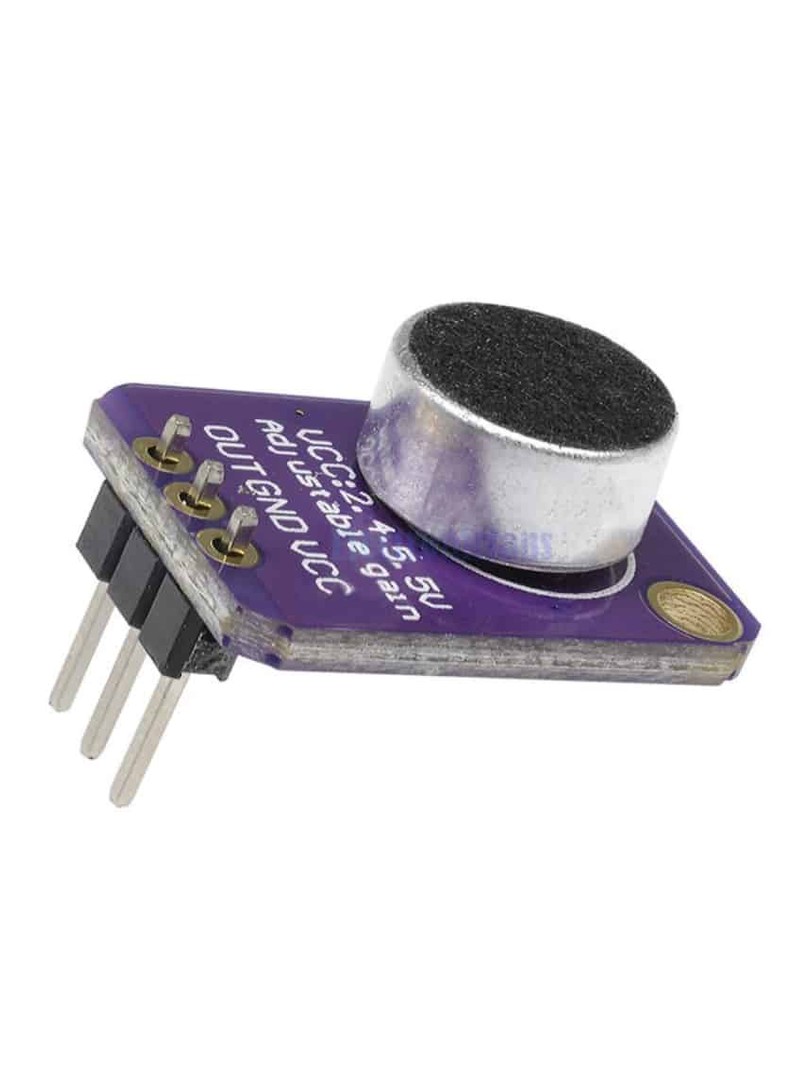

ProRock GY-MAX4466 – Analogowy Moduł Czujnika Dźwięku z Mikrofonem Elektretowym i Wzmacniaczem MAX4466

MAX4466 | Mikrofon elektretowy | Napięcie zasilania 2,7–5,5 V | Wyjście analogowe | Regulacja wzmocnienia 25×–125× | Pasmo przenoszenia 20 Hz–20 kHz | Pobór prądu 3 mA | Wersja nielutowana

Moduł ProRock GY-MAX4466 to kompaktowy system wejścia audio z wbudowanym mikrofonem elektretowym i niskoszumnym wzmacniaczem operacyjnym MAX4466. Przeznaczony do zastosowań wymagających dokładny przechwytywania sygnałów głosowych i dźwięków otoczenia w systemach wbudowanych.

Moduł dostarcza analogowy sygnał audio nadający się do bezpośredniego przetwarzania przez przetworniki ADC mikrokontrolerów, analizy FFT oraz systemów detekcji dźwięku. Dostępny w wersji nielutowanej, umożliwiającej elastyczny montaż i dobór złączy.

Główne cechy

• Wbudowany mikrofon elektretowy: element pojemnościowy zoptymalizowany do odbioru mowy i dźwięków środowiskowych
• Niskoszumny wzmacniacz MAX4466: specjalizowany układ scalony zaprojektowany dla przedwzmacniaczy mikrofonowych
• Regulowane wzmocnienie: potencjometr montażowy umożliwia dokładny dostrojenie poziomu wzmocnienia
• Analogowe wyjście audio: sygnał w postaci falowej gotowy do cyfrowego przetwarzania
• Niski pobór mocy: umożliwia zastosowanie w urządzeniach zasilanych bateryjnie
• Wersja nielutowana: wyprowadzenia bez zamontowanych złączy pozwalają na dowolny sposób montażu

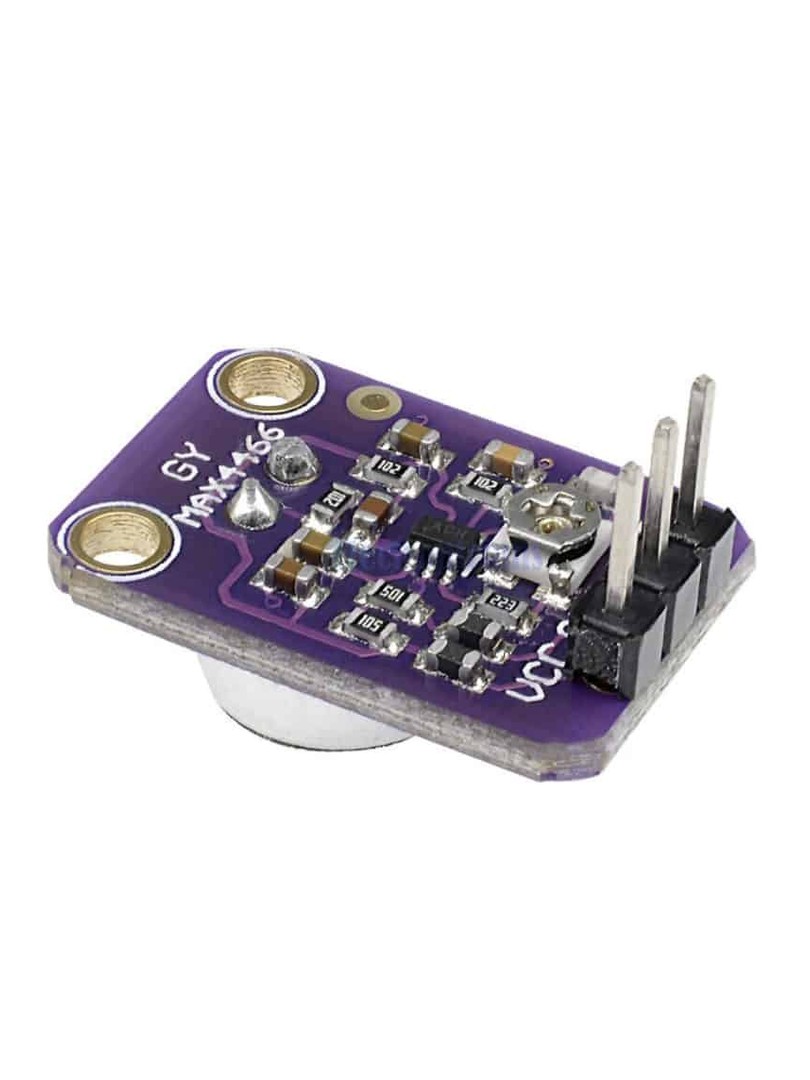

Zasada działania

Mikrofon elektretowy przekształca fale akustyczne w niewielki sygnał elektryczny. Wzmacniacz MAX4466 wzmacnia ten sygnał przy zachowaniu niskiego poziomu szumów i zniekształceń. Potencjometr montażowy reguluje stopień wzmocnienia. analogowy przebieg zostaje wyprowadzony na pin wyjściowy do dalszego przetwarzania przez układy ADC lub analizatory sygnału.

Specyfikacja techniczna

• Typ produktu: moduł wzmacniacza mikrofonowego z mikrofonem elektretowym
• Model modułu: GY-MAX4466
• Układ wzmacniacza: MAX4466
• Typ mikrofonu: mikrofon elektretowy pojemnościowy
• Napięcie zasilania: 2,7 V do 5,5 V
• Pobór prądu: około 3 mA
• Sygnał wyjściowy: analogowy przebieg audio
• Amplituda wyjściowa: do 2 Vpp przy napięciu bias 1,25 V
• Pasmo przenoszenia: 20 Hz do 20 kHz
• Zakres regulacji wzmocnienia: około 25× do 125×
• Maksymalne opcje wzmocnienia: 40 dB, 50 dB lub 60 dB (wybieralne)
• Zniekształcenia harmoniczne THD: około 0,04 % (typowo)
• Gęstość szumów na wejściu: około 30 nV/√Hz

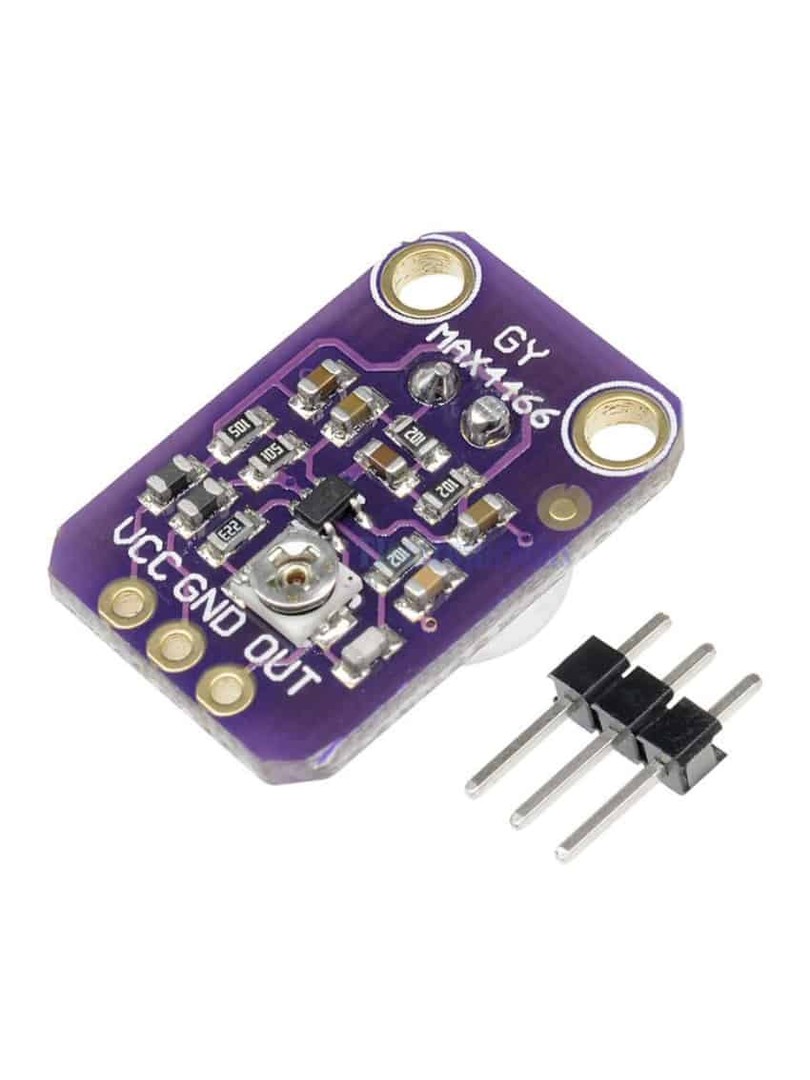

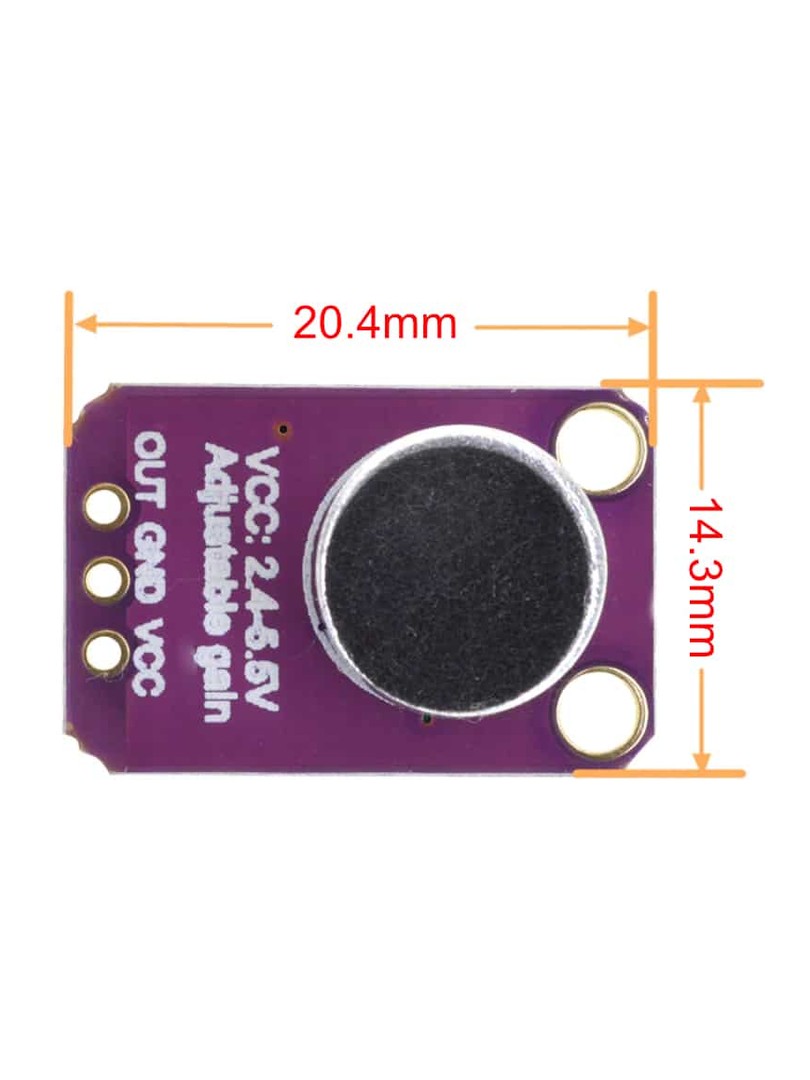

Wyprowadzenia (Pinout)

• VCC: wejście zasilania
• GND: masa
• OUT: wyjście analogowego sygnału audio

Uwagi

• Sygnał wyjściowy posiada składową stałą i jest przeznaczony do bezpośredniego podłączenia do wejść ADC mikrokontrolerów.
• Wzmocnienie należy dostosować w zależności od poziomu dźwięku i odległości źródła dźwięku od mikrofonu.
• Moduł dostarcza analogowy sygnał audio, a nie cyfrowy sygnał wyzwalania detekcji dźwięku.
• Nielutowane wyprowadzenia umożliwiają bezpośrednie lutowanie przewodów lub montaż wybranych złączy.

Typowe zastosowania

• Systemy rozpoznawania mowy i analizy dźwięku
• Projekty reagujące na dźwięk z przetwarzaniem FFT
• Detekcja i monitorowanie poziomu natężenia dźwięku
• Robotyka i elektronika interaktywna
• Projekty edukacyjne i eksperymentalne w dziedzinie audio

Zawartość zestawu

• 1 × Moduł czujnika dźwięku ProRock GY-MAX4466 (wersja nielutowana)

Moduł ProRock GY-MAX4466 łączy niskoszumne wzmocnienie z regulowanym poziomem sygnału w kompaktowej formie, stanowiąc sprawdzone rozwiązanie dla systemów wbudowanych wymagających dokładny przetwarzania sygnałów audio, analizy mowy oraz projektów eksperymentalnych z zakresu akustyki.
