Moduł czujnika wilgotności gleby ProRock to zestaw składający się z sondy rezystancyjnej oraz płytki kontrolera z komparatorem LM393. Służy do monitorowania zmian wilgotności w glebie i podłożach uprawnych. Zestaw dostarcza zarówno wyjście analogowe do odczytu przez przetwornik ADC, jak i wyjście cyfrowe z regulowanym progiem przełączania.

Produkt przeznaczony dla osób budujących systemy automatycznego podlewania roślin, inteligentne ogrody, alarmy wilgotnościowe oraz dla użytkowników platform mikrokontrolerowych uczących się podstaw elektroniki i automatyki ogrodniczej.

Główne cechy

Detekcja wilgotności gleby: sonda rezystancyjna mierzy zmiany przewodności w glebie związane z zawartością wody

Podwójne wyjście: wyjście analogowe umożliwia odczyt ciągły przez mikrokontroler, wyjście cyfrowe sygnalizuje przekroczenie progu

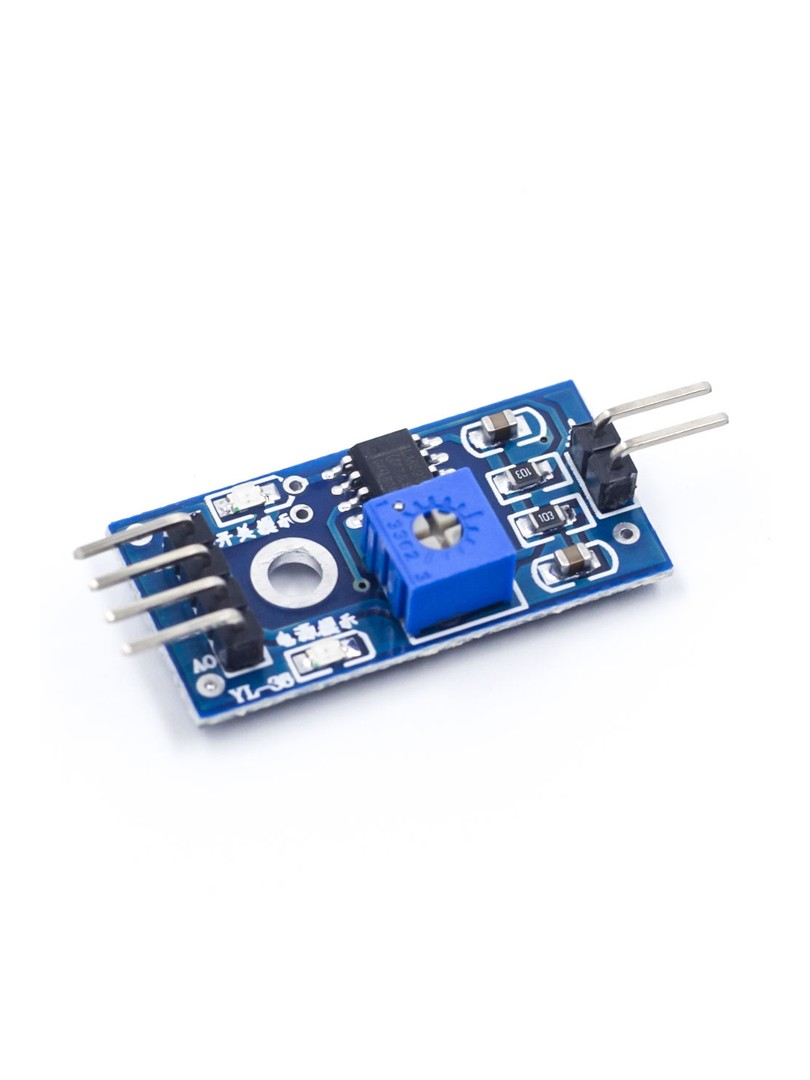

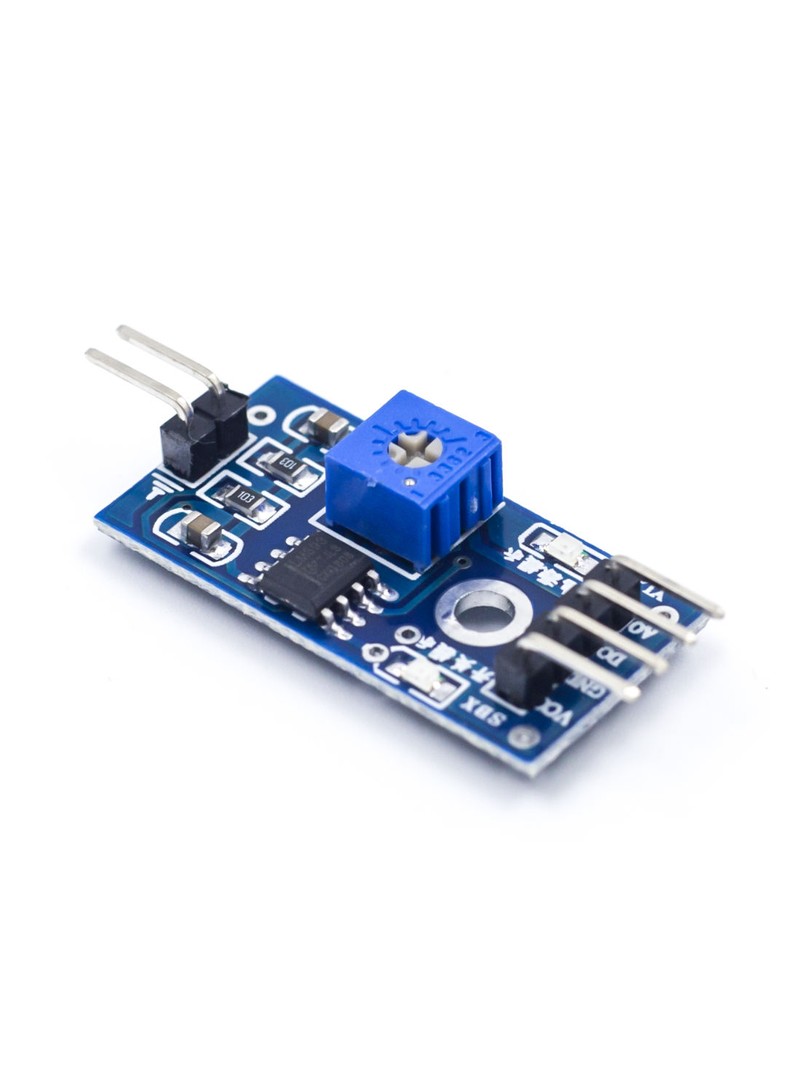

Regulacja progu: potencjometr na płytce kontrolera pozwala dostroić punkt przełączania wyjścia cyfrowego

Uniwersalne zasilanie: moduł współpracuje z platformami zasilanymi napięciem od trzech i trzech dziesiątych do pięciu woltów

Wskaźniki LED: dioda zasilania oraz dioda stanu wyjścia cyfrowego ułatwiają diagnostykę

Otwór montażowy: umożliwia z tworzywa mocowanie płytki kontrolera w obudowie projektu

Kabel w zestawie: przewód Dupont z pięcioma pinami zapewnia wygodne połączenie między sondą a mikrokontrolerem

Zasada działania

Sonda rezystancyjna zmienia swoją przewodność elektryczną w zależności od wilgotności otaczającej gleby. Woda w glebie zwiększa przewodność między elektrodami sondy, co wpływa na napięcie na wyjściu analogowym modułu. Płytka kontrolera z komparatorem LM393 przetwarza sygnał z sondy na dwa rodzaje wyjść: analogowe AO dostarcza napięcie proporcjonalne do przewodności gleby, natomiast cyfrowe DO przełącza się po przekroczeniu progu ustalonego potencjometrem.

Specyfikacja techniczna

Typ czujnika: sonda rezystancyjna wilgotności gleby oparta na pomiarze przewodności

Układ komparatora: LM393

Napięcie zasilania: DC 3,3–5 V

Wyjścia: analogowe AO + cyfrowe DO

Wyjście cyfrowe DO: progowe wyjście komparatora o poziomie logicznym zależnym od konstrukcji płytki i ustawienia potencjometru

Wyjście analogowe AO: napięcie proporcjonalne do przewodności gleby, odczytywane przez przetwornik ADC

Wymiary płytki kontrolera: około 30 × 16 mm

Otwór montażowy: tak

Wyprowadzenia

VCC: zasilanie 3,3–5 V

GND: masa

DO: cyfrowe wyjście progowe

AO: analogowe wyjście napięciowe

Uwagi

Próg przełączania wyjścia cyfrowego DO reguluje się potencjometrem na płytce kontrolera.

Wyjście analogowe AO należy podłączyć do wejścia przetwornika ADC mikrokontrolera w celu uzyskania odczytu ciągłego.

Wyjście cyfrowe DO przeznaczone jest do wejść sterujących mikrokontrolera; w przypadku przełączania obciążeń o większej mocy należy zastosować zewnętrzny sterownik tranzystorowy lub przekaźnik.

Sondy rezystancyjne mogą ulegać korozji w czasie, szczególnie w glebie stale wilgotnej.

Typowe zastosowania

Automatyczne sterowanie podlewaniem roślin z wykorzystaniem zewnętrznego sterownika lub przekaźnika

Monitorowanie wilgotności w inteligentnych ogrodach i szklarniach

Alarmy i wskaźniki poziomu wilgotności gleby

Projekty edukacyjne z wykorzystaniem platform Arduino, ESP32 i innych mikrokontrolerów

Eksperymenty rolnicze i środowiskowe budowane metodą DIY

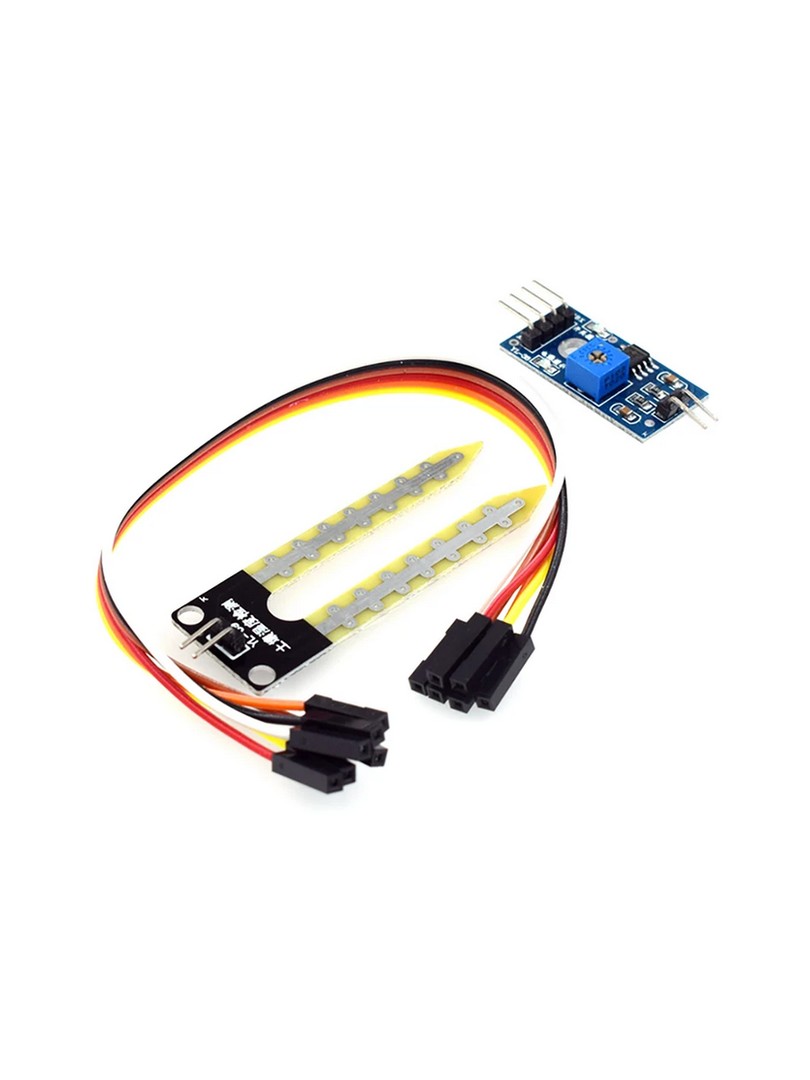

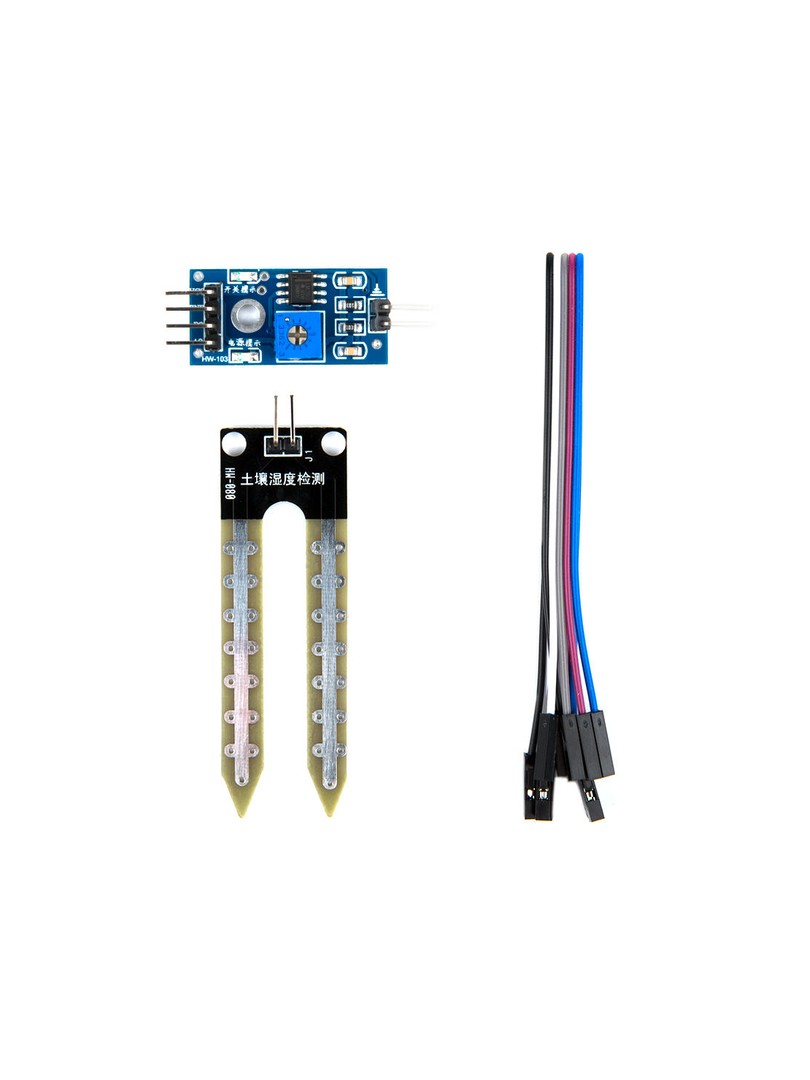

Zawartość zestawu

1 × sonda wilgotności gleby

1 × moduł przetwarzania sygnału z komparatorem LM393

1 × przewód połączeniowy Dupont 5-pin

Moduł czujnika wilgotności gleby ProRock z komparatorem LM393 stanowi ekonomiczne rozwiązanie do podstawowego monitorowania wilgotności w glebie. Regulowany próg detekcji, wyjście analogowe do pomiaru przez przetwornik ADC oraz dołączony kabel zapewniają wygodę instalacji i elastyczność w projektach automatyki ogrodniczej.
