Moduł ProRock jest sterownikiem automatycznego nawadniania opartym na pomiarze wilgotności gleby. System wykorzystuje sondę rezystancyjną do pomiaru przewodności elektrycznej gleby i steruje przekaźnikiem o obciążalności 10 A, który może włączać pompy wodne, zawory elektromagnetyczne lub inne urządzenia zasilające system irygacyjny. Moduł jest przeznaczony dla ogrodników, użytkowników szklarni oraz realizatorów projektów automatyki ogrodniczej.

Urządzenie posiada wbudowany potencjometr umożliwiający regulację progu wilgotności oraz układ opóźniający zapobiegający migotaniu przekaźnika w stanie granicznym. Diody LED sygnalizują stan zasilania i załączenie przekaźnika.

Główne cechy

Automatyczna kontrola nawadniania: przekaźnik przełącza się w zależności od poziomu wilgotności gleby mierzonej przez sondę rezystancyjną

Regulacja progu: potencjometr pokładowy pozwala ustawić poziom wilgotności, przy którym następuje przełączenie przekaźnika

Układ opóźnienia: stabilizacja sygnału w okolicy progu zapobiega niepożądanemu włączaniu i wyłączaniu przekaźnika

Przekaźnik mocy: umożliwia bezpośrednie sterowanie pompami, zaworami lub innymi odbiornikami prądu

Wizualizacja stanu: diody LED informują o obecności zasilania oraz stanie przekaźnika

Zasada działania

Sonda rezystancyjna umieszczona w glebie mierzy jej przewodność elektryczną. Układ komparatora porównuje odczyt z progiem ustawionym za pomocą potencjometru. Gdy gleba staje się sucha, jej przewodność maleje. Po przekroczeniu ustawionego progu komparator uruchamia przekaźnik, który może włączyć pompę lub zawór nawadniający. Układ opóźnienia stabilizuje przełączanie w warunkach, gdy wilgotność gleby oscyluje wokół wartości progowej.

Specyfikacja techniczna

Typ produktu: moduł sterowania nawadnianiem z czujnikiem wilgotności gleby

Napięcie zasilania: DC 12 V

Pobór prądu: około 100–150 mA (przy załączonym przekaźniku)

Obciążalność przekaźnika (AC): 250 V / 10 A (obciążenie rezystancyjne)

Obciążalność przekaźnika (DC): 30 V / 10 A (obciążenie rezystancyjne)

Czas opóźnienia: około 3–5 s

Typ czujnika: sonda rezystancyjna

Kolor modułu: niebieski

Wyprowadzenia (Pinout)

VCC: wejście zasilania 12 V

GND: masa

Sensor terminals: przyłącze sondy glebowej

Relay terminals: styki przekaźnika COM / NO / NC

Uwagi

Moduł przeznaczony wyłącznie do pracy z napięciem stałym 12 V.

Maksymalna obciążalność przekaźnika wynosi 10 A dla obciążeń rezystancyjnych.

Sondy rezystancyjne mogą ulegać korozji podczas długotrwałej pracy w wilgotnej glebie.

Przy podłączaniu obciążeń AC należy zachować zasady bezpieczeństwa elektrycznego.

Typowe zastosowania

Automatyczne systemy nawadniania ogrodów

Sterowanie pompami wodnymi i zaworami elektromagnetycznymi

Automatyka wilgotności gleby w szklarniach

Projekty DIY związane z inteligentnym rolnictwem i irygacją

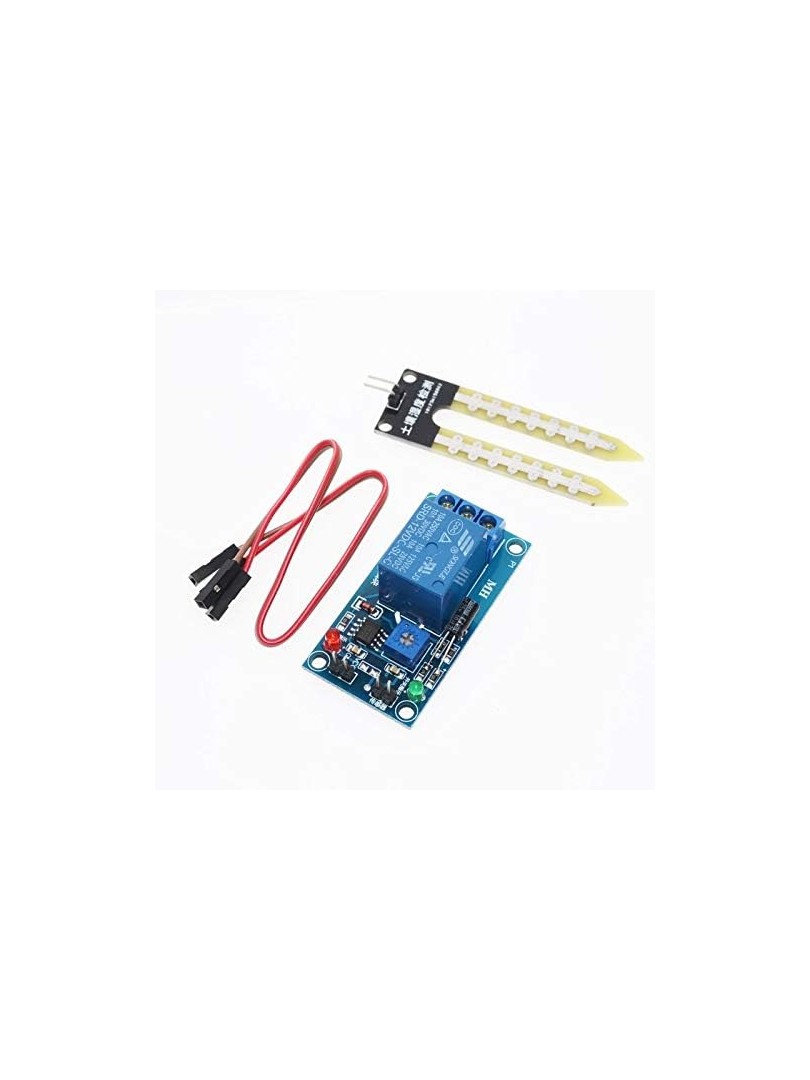

Zawartość zestawu

1 × moduł sterownika nawadniania z czujnikiem wilgotności gleby 12 V

1 × sonda rezystancyjna do pomiaru wilgotności gleby

2 × przewody połączeniowe DuPont 20 cm

Moduł ProRock zapewnia prostą i działający metodę automatyzacji nawadniania przez przełączanie przekaźnika w zależności od wilgotności gleby mierzonej sondą rezystancyjną.
