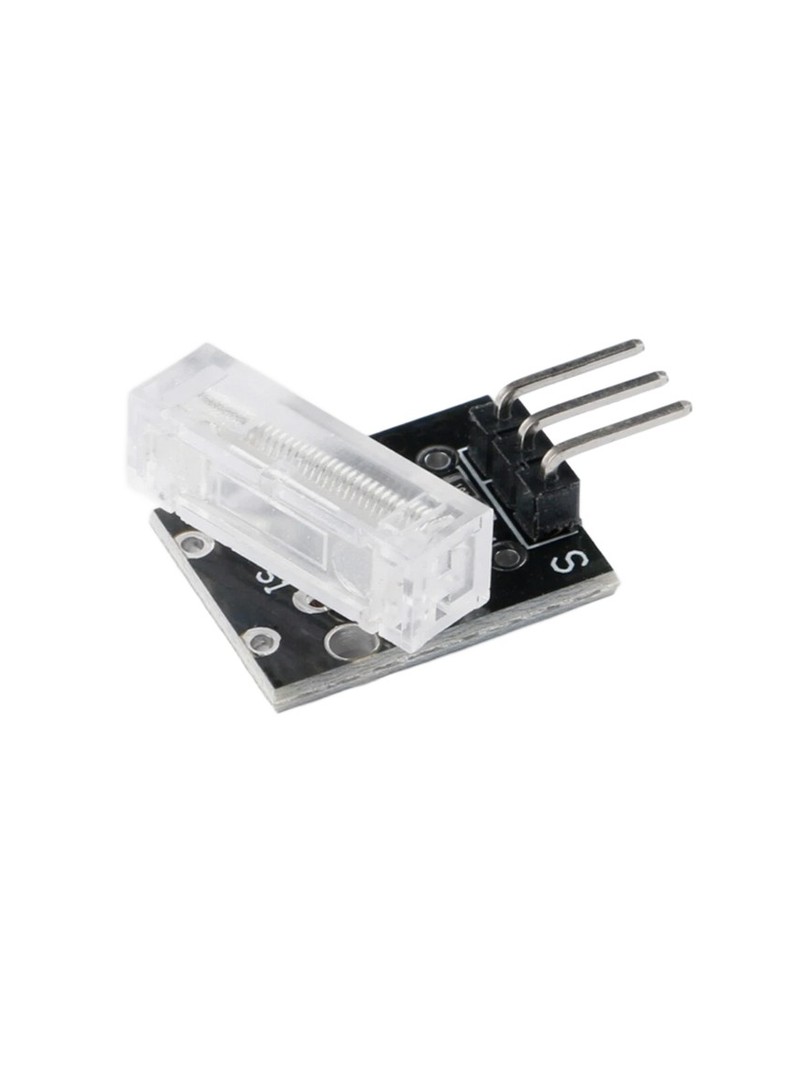

Moduł ProRock KY-031 to kompaktowy czujnik wykrywający uderzenia i impulsy mechaniczne. Zaprojektowany został do rejestrowania wyraźnych uderzeń, a nie ciągłych wibracji, co czyni go odpowiednim dla zastosowań, w których urządzenie może być w ruchu, lecz wymagane jest wykrycie rzeczywistego kontaktu fizycznego. Czujnik działa jak przełącznik chwilowy — przy uderzeniu wyjście zmienia stan na krótki czas, co może być odczytane przez wejście cyfrowe mikrokontrolera.

Moduł wyposażony jest w diodę LED sygnalizującą zdarzenia detekcji, co ułatwia testowanie i prototypowanie. Konstrukcja zapewnia mniejszą wrażliwość niż standardowe czujniki wibracji, redukując ryzyko fałszywych wyzwoleń.

Główne cechy

Wykrywanie uderzeń: czujnik reaguje na impulsy mechaniczne, ignorując drobne wibracje

Wyjście cyfrowe: sygnał chwilowy generowany w momencie wykrycia uderzenia

Obniżona wrażliwość: zmniejsza częstotliwość fałszywych wyzwoleń w porównaniu do czujników drgań

Dioda LED: wskaźnik wizualny zdarzeń detekcji

Kompaktowa płytka PCB: ułatwia integrację w projektach wbudowanych

Zasada działania

Czujnik wykorzystuje przełącznik mechaniczny zamykający styk na krótki czas w momencie uderzenia. Impuls wyjściowy może być odczytany przez mikrokontroler jako zmiana stanu logicznego na pinie cyfrowym. Ze względu na krótki czas trwania impulsu zaleca się programowe usuwanie drgań styków lub zastosowanie zatrzasku w kodzie aplikacji.

Specyfikacja techniczna

Model: KY-031

Typ czujnika: przełącznik uderzeniowy

Napięcie zasilania: do 5 V DC

Typ wyjścia: cyfrowe (chwilowe)

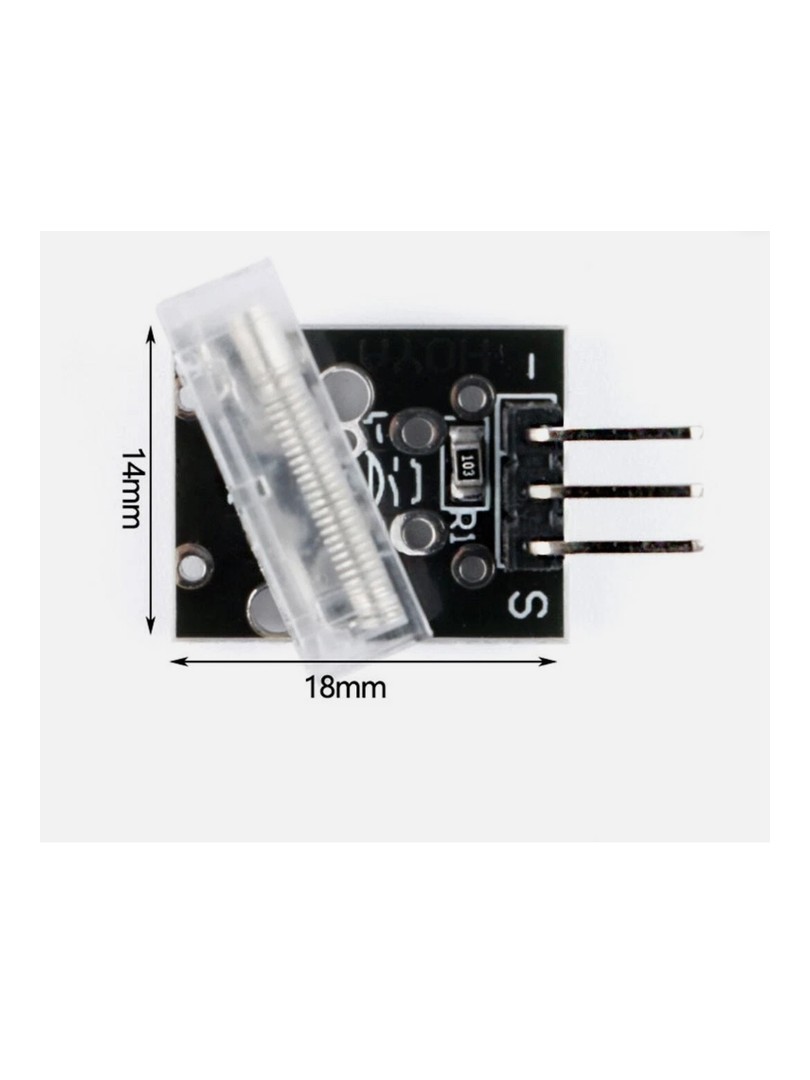

Wymiary płytki PCB: około 19 × 15 mm

Materiał: PCB / tworzywo sztuczne

Kolor: czarny

Wyprowadzenia (Pinout)

VCC: zasilanie

GND: masa

DO: wyjście cyfrowe (sygnał wykrycia uderzenia)

Uwagi

Impuls wyjściowy jest krótkotrwały — może być wymagane programowe usuwanie drgań styków lub zatrzaskiwanie stanu w kodzie aplikacji.

Dla optymalnej detekcji zaleca się montaż czujnika na sztywnej powierzchni, która skutecznie przenosi uderzenia.

Czujnik nie jest przeznaczony do pomiaru natężenia wibracji — do takich zastosowań należy użyć dedykowanego czujnika drgań.

Typowe zastosowania

Przełączniki i wyzwalacze aktywowane uderzeniem

Wykrywanie uderzeń w urządzeniach mobilnych

Proste alarmy lub detekcja naruszeń obudowy

Projekty edukacyjne z użyciem Arduino i innych mikrokontrolerów

Zawartość zestawu

1 × Moduł czujnika uderzeniowego ProRock KY-031

ProRock KY-031 to prosty i działający czujnik do wykrywania fizycznych uderzeń i impulsów mechanicznych. Zapewnia łatwy interfejs cyfrowy, zmniejszone ryzyko fałszywych wyzwoleń oraz prostą integrację w projektach wbudowanych i edukacyjnych.
