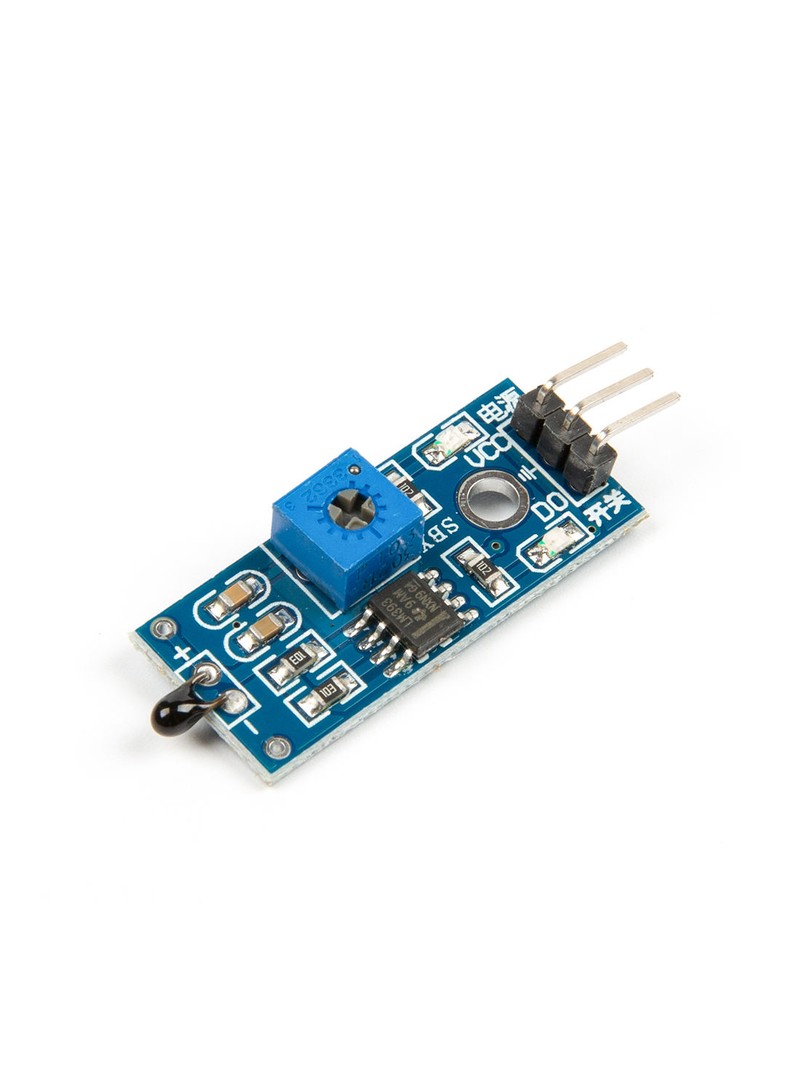

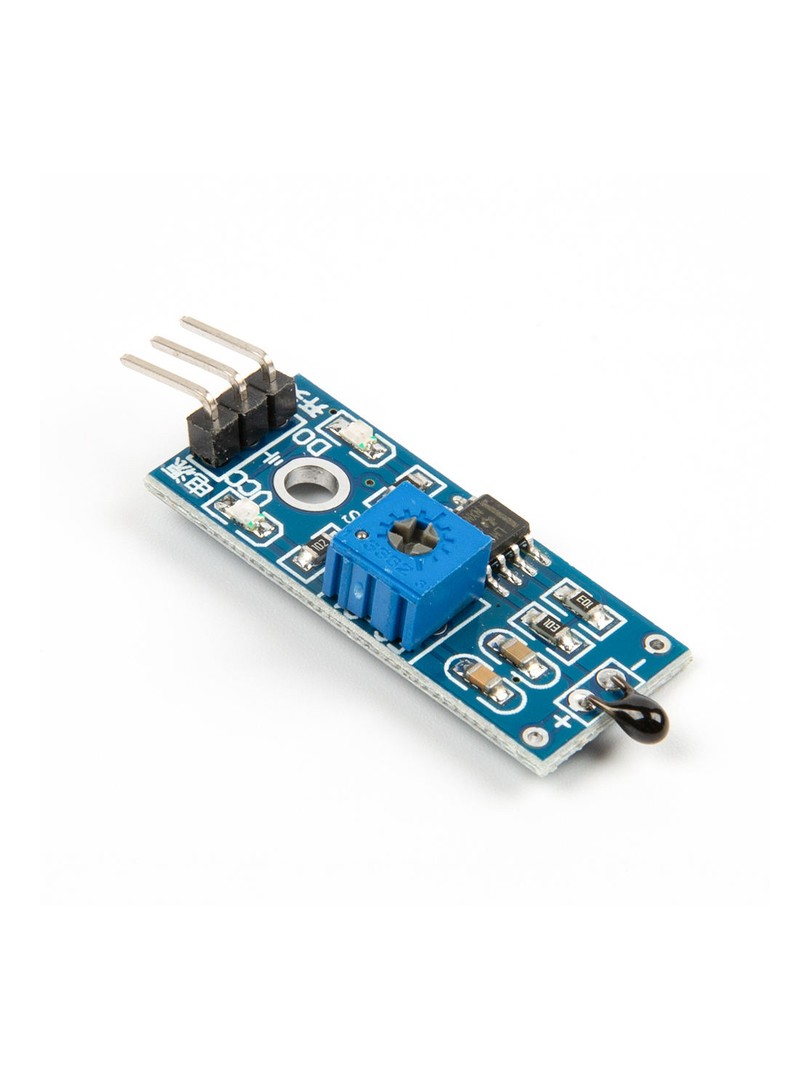

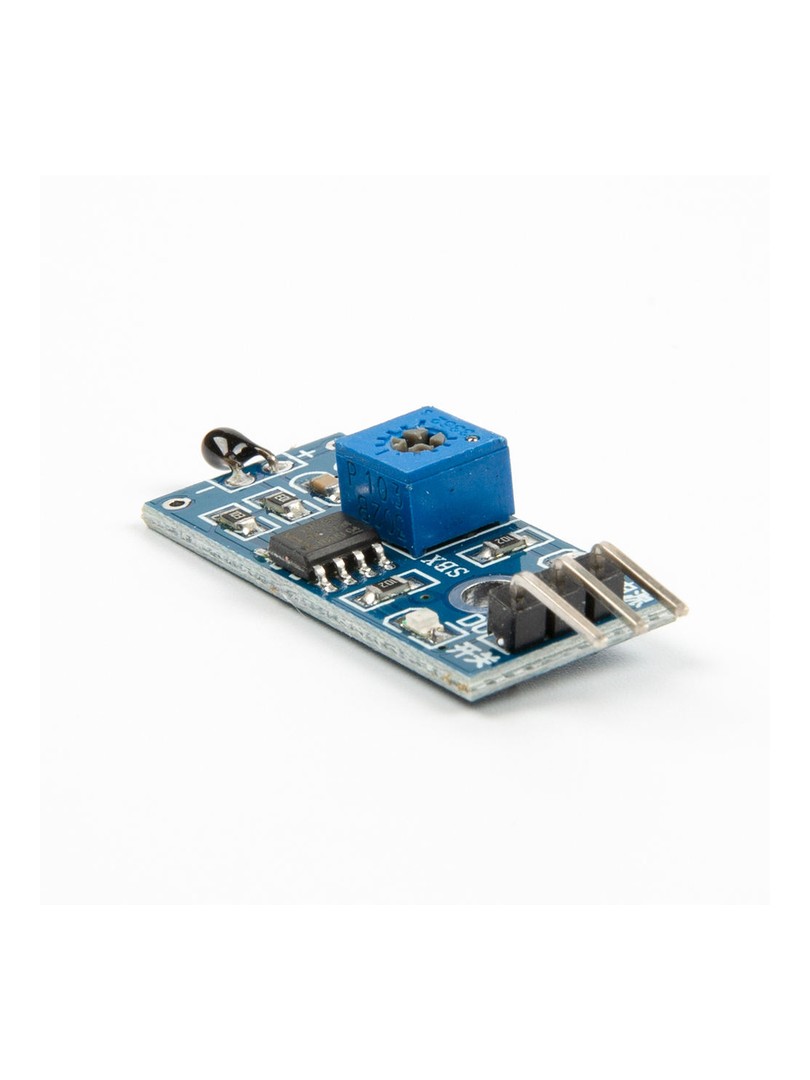

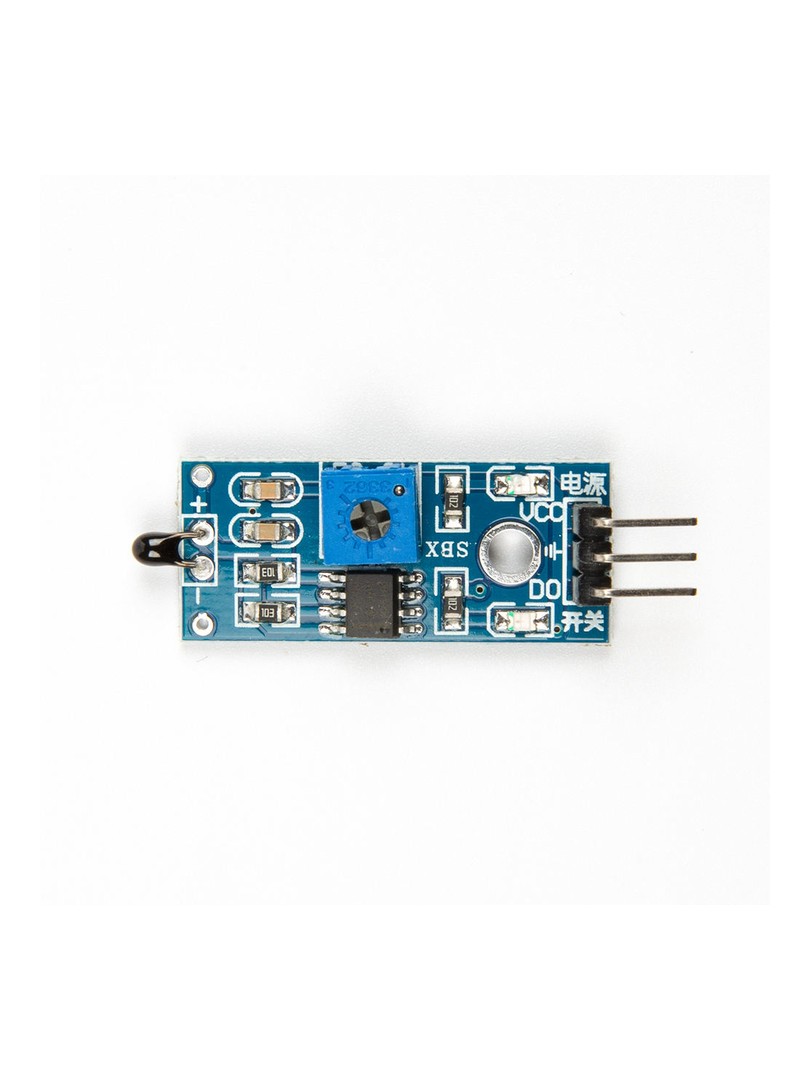

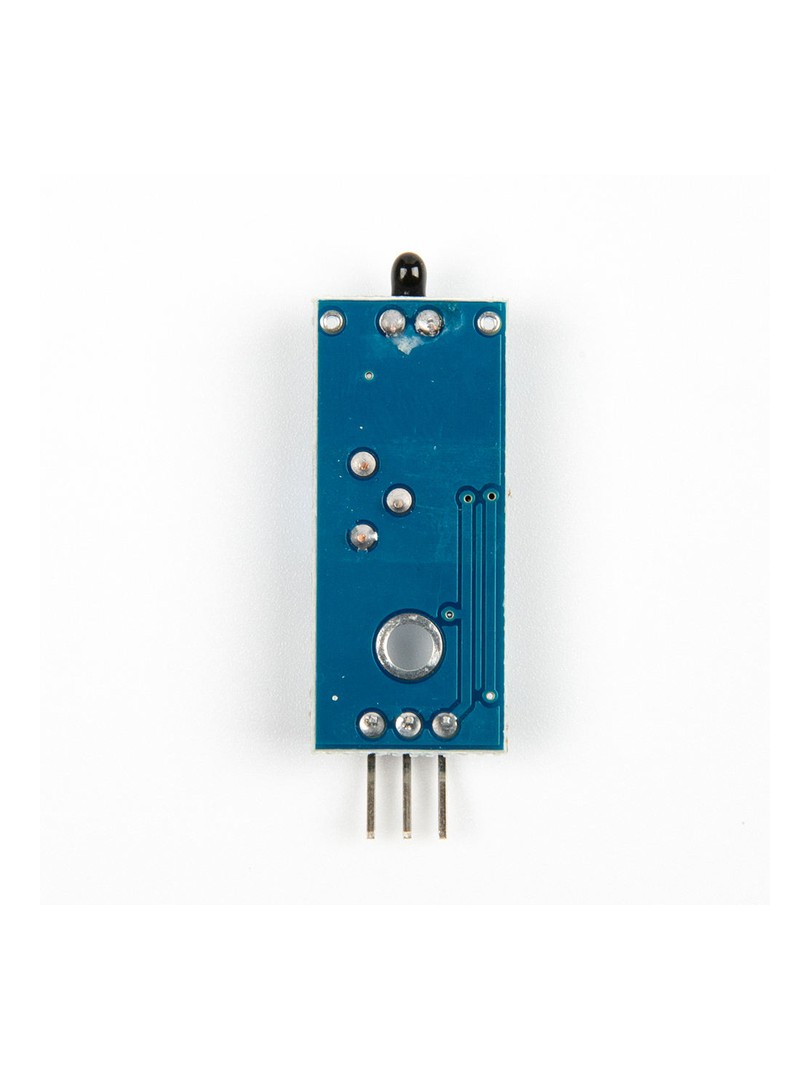

Moduł czujnika temperatury oparty na termistorze NTC oraz komparatorze LM393 przeznaczony do wykrywania progowego przekroczenia ustalonej wartości temperatury. Układ generuje cyfrowy sygnał przełączający, gdy temperatura otoczenia przekroczy poziom ustawiony za pomocą potencjometru. Rozwiązanie znajduje zastosowanie w systemach alarmowych oraz automatyce sterującej urządzeniami grzewczymi i chłodzącymi.

Termistor NTC wykazuje ujemny współczynnik temperaturowy, co oznacza spadek rezystancji wraz ze wzrostem temperatury. Zmiana ta jest przetwarzana przez komparator LM393, który zapewnia stałe wyjście logiczne HIGH lub LOW w zależności od ustalonego progu detekcji. Moduł charakteryzuje się kompaktową budową z otworem montażowym oraz diodą LED sygnalizującą stan wyjścia.

Główne cechy

Termistor NTC: rezystancja maleje wraz ze wzrostem temperatury

Komparator LM393: zapewnia stałe pracę w szerokim zakresie napięć zasilania

Wyjście cyfrowe: sygnał przełączający typu HIGH/LOW zgodny z logiką TTL

Regulowany próg detekcji: poziom temperatury uruchamiający wyjście ustawiany potencjometrem

Interfejs trójpinowy: uproszczone podłączenie i szybka integracja z mikrokontrolerem

Dioda LED stanu: wizualna sygnalizacja poziomu wyjścia

Kompaktowa płytka PCB: niewielkie wymiary z otworem montażowym

Zasada działania

Gdy temperatura otoczenia znajduje się poniżej ustawionego progu, wyjście DO pozostaje w stanie HIGH. Po przekroczeniu wartości progowej temperatura powoduje spadek rezystancji termistora NTC, co jest wykrywane przez komparator LM393. Komparator przełącza wyjście DO do stanu LOW. Wartość progowa jest ustawiana poprzez obrót pokrętła potencjometru zamontowanego na płytce modułu.

Specyfikacja techniczna

Typ czujnika: termistor NTC

Układ komparatora: LM393

Napięcie zasilania: DC 3,3–5 V

Zakres detekcji temperatury: −25 do +80 °C

Format wyjścia: cyfrowe przełączające (DO)

Poziomy logiczne: zgodne z TTL

Regulacja progu: potencjometr montażowy

Wymiary PCB: ok. 32 × 14 mm

Mocowanie: otwór montażowy

Wyprowadzenia (Pinout)

VCC: zasilanie 3,3–5 V

GND: masa

DO: wyjście cyfrowe (sygnał przełączenia temperatury)

Uwagi

Moduł zapewnia wyłącznie detekcję cyfrową i nie posiada wyjścia analogowego.

Rozwiązanie przeznaczone jest do wykrywania progowego przekroczenia temperatury, nie do dokładny pomiaru wartości.

Najlepsze zastosowanie w systemach alarmowych oraz logice sterującej typu włącz/wyłącz.

Typowe zastosowania

Systemy zabezpieczenia przed przegrzaniem

Układy alarmowe detekcji temperatury

Inteligentne sterowanie wentylatorami i grzałkami

Projekty Arduino i mikrokontrolerowe

Eksperymenty edukacyjne z elektroniki

Zawartość zestawu

1 × moduł czujnika temperatury ProRock z termistorem NTC i komparatorem LM393

Moduł stanowi proste i działający rozwiązanie do detekcji progowej temperatury, łącząc regulowaną czułość, stałe wyjście cyfrowe oraz kompaktową konstrukcję odpowiednią do zastosowań w automatyce i systemach ochronnych.

ProRock Sensor Temperatury NTC LM393 3.3-5V 3PIN

Moduł Czujnika Temperatury NTC z Komparatorem LM393 i Wyjściem Cyfrowym

NTC termistor | LM393 | zakres −25 do +80 °C | wyjście cyfrowe | zasilanie 3,3–5 V | regulowany próg temperatury | interfejs 3-pin
