ProRock Sensor Reflektacyjny TCRT5000 5V

ProRock TCRT5000 — Czujnik Reflektacyjny IR 950 nm do Śledzenia Linii i Detekcji Obiektów 5V

TCRT5000 | Fototranzystor | 950 nm | Zasięg 0,2–15 mm | Filtr światła dziennego | 24 × 9 mm

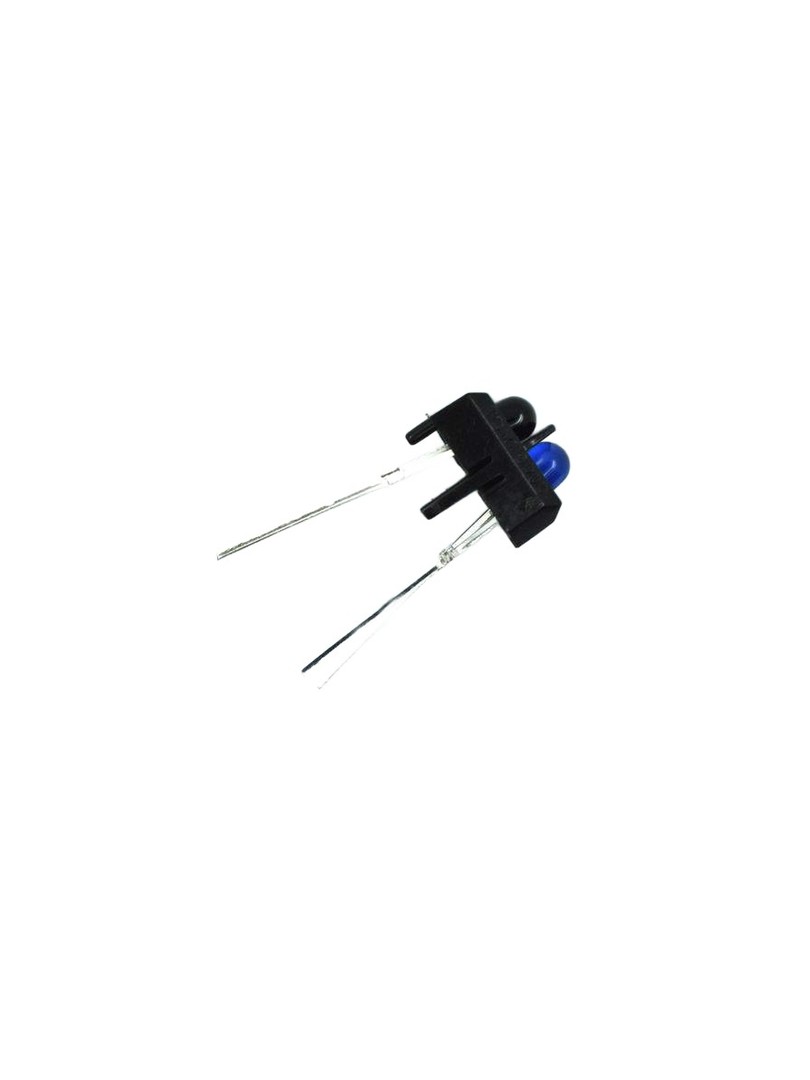

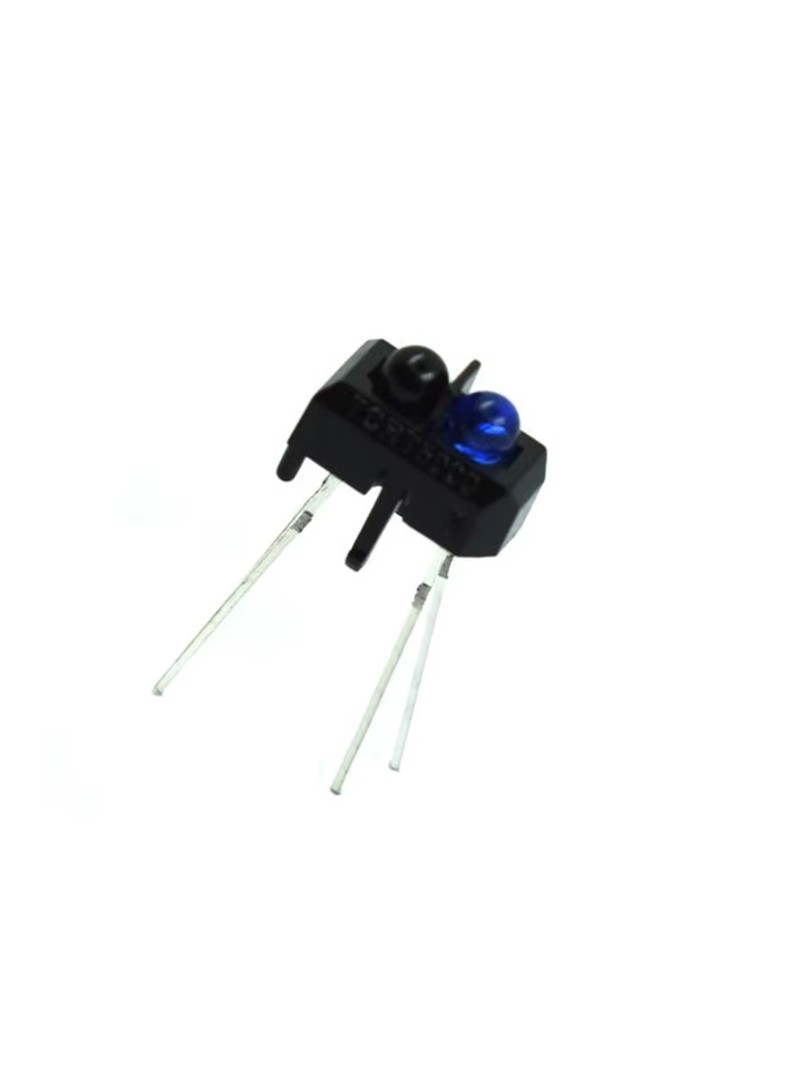

Czujnik reflektacyjny TCRT5000 to kompaktowy fotoelektryczny przełącznik wykrywający obiekty przez pomiar intensywności odbitego światła podczerwonego. Układ integruje emiter podczerwieni oraz odbiornik fototranzystorowy w jednej obudowie, umożliwiając detekcję kontrastów oraz wykrywanie pozycji obiektów refleksyjnych.

Moduł zmienia sygnał wyjściowy w zależności od odległości i współczynnika odbicia powierzchni docelowej. Ciemne lub matowe powierzchnie zwracają mniej promieniowania IR, podczas gdy jasne lub lustrzane odbijają więcej światła, co pozwala na działający rozróżnianie kontrastów w aplikacjach robotycznych i automatyce.

Główne cechy

• Zintegrowana konstrukcja: emiter IR oraz odbiornik fototranzystorowy w jednej obudowie zapewniają kompaktowy układ reflektacyjny
• Filtr światła dziennego: optyczny filtr blokujący redukuje zakłócenia od światła otoczenia
• Wysoka czułość kontrastowa: moduł rozróżnia ciemne i jasne powierzchnie, umożliwiając detekcję linii czarno-białych
• Szybka odpowiedź: układ reaguje na dynamiczne zmiany pozycji z minimalnym opóźnieniem
• Niewielkie wymiary: kompaktowa płytka PCB ułatwia montaż w układach o ograniczonej przestrzeni

Zasada działania

Dioda LED emituje promieniowanie podczerwone o długości fali 950 nm w kierunku powierzchni docelowej. Odbite światło IR dociera do fototranzystora, którego rezystancja zmienia się proporcjonalnie do natężenia odebranego promieniowania. Wynikająca z tego zmiana napięcia jest przetwarzana przez obwód elektroniczny na płytce, generując sygnał wyjściowy odpowiadający odległości i refleksyjności obiektu.

Specyfikacja techniczna

• Model czujnika: TCRT5000 / TCRT5000L
• Typ obudowy: leaded plastic package
• Typ detektora: fototranzystor
• Długość fali emitera: 950 nm
• Typowy prąd wyjściowy: 1 mA
• Typowa odległość robocza: do 2,5 mm
• Zakres roboczy: 0,2–15 mm (w zależności od współczynnika odbicia)
• Wymiary czujnika: 10,2 × 5,8 × 7 mm
• Wymiary modułu PCB: około 24 × 9 mm
• Materiał: komponenty elektroniczne + PCB

Typowe zastosowania

• Roboty śledzące linię i układy line-following
• Detekcja obiektów refleksyjnych
• Enkodery wałów i czujniki pozycji
• Mechaniczne wyłączniki krańcowe
• Systemy wykrywania papieru, kart lub taśm

Zawartość zestawu

• 1 × Czujnik reflektacyjny ProRock TCRT5000

Czujnik TCRT5000 zapewnia działający detekcję refleksyjną w kompaktowej formie, stanowiąc sprawdzone rozwiązanie do robotyki, automatyki oraz projektów edukacyjnych z zakresu elektroniki.
